Устройство распределения питания LES LPDU-27M

В профессиональных студиях вещания, телевизионных комплексах, концертных площадках, серверных и центрах обработки данных надёжное и безопасное распределение электропитания является одной из ключевых задач при построении любой системы. Оборудование, установленное в 19-дюймовые стойки — микшерные пульты, коммутаторы, видеопроцессоры, усилители, серверы и другое профессиональное оборудование — требует стабильного электропитания с индивидуальной защитой каждого потребителя от перегрузок и коротких замыканий. При этом важно не только обеспечить подачу напряжения, но и иметь возможность организовать питание от двух независимых источников для резервирования, а также контролировать состояние каждого канала. LES LPDU-27M — это двухканальное устройство распределения питания сети переменного тока, предназначенное для установки в 19-дюймовые телекоммуникационные стойки. Устройство имеет два полностью независимых канала, каждый из которых оснащён индивидуальным входом через разъём powerCON и семью выходными разъёмами IEC 60320 C13, что позволяет одновременно питать до 14 потребителей с возможностью резервирования питания от двух независимых источников.

Каждый из двух каналов LPDU-27M представляет собой полностью автономный распределитель питания со своим входным разъёмом powerCON (Neutrik NAC3MPA-1), семью выходными разъёмами IEC C13, индивидуальным выключателем питания на передней панели и собственными предохранителями для защиты каждого выхода. Такая архитектура позволяет подключать каналы к разным источникам питания (например, к основной сети и к источнику бесперебойного питания), обеспечивая резервирование для критически важного оборудования. Если один из источников питания пропадёт, оборудование, подключённое к другому каналу, продолжит работать, а при необходимости можно переключить потребителей между каналами. Каждый канал рассчитан на максимальную общую нагрузку до 16 А, что соответствует примерно 3,7 кВт при напряжении 230 В, а каждый из семи выходов защищён плавким предохранителем номиналом 5 А (с возможностью замены на предохранители другого номинала вплоть до 10 А).

Защита каждого выхода от перегрузок и коротких замыканий реализована с помощью плавких предохранителей размером 5×20 мм, установленных в держателях на передней панели. По умолчанию в устройство установлены предохранители с задержкой срабатывания (инерционные) номиналом 5 А, что позволяет выдерживать кратковременные пусковые броски тока, характерные для многих профессиональных устройств с импульсными блоками питания. При необходимости, в зависимости от требований конкретного оборудования, могут быть установлены предохранители с другими характеристиками по току (от 1 до 10 А) и времени срабатывания (быстродействующие, инерционные, сверхинерционные). Это делает LPDU-27M гибким решением, адаптируемым под самые разные сценарии использования — от питания маломощных устройств связи до мощных усилителей и серверов.

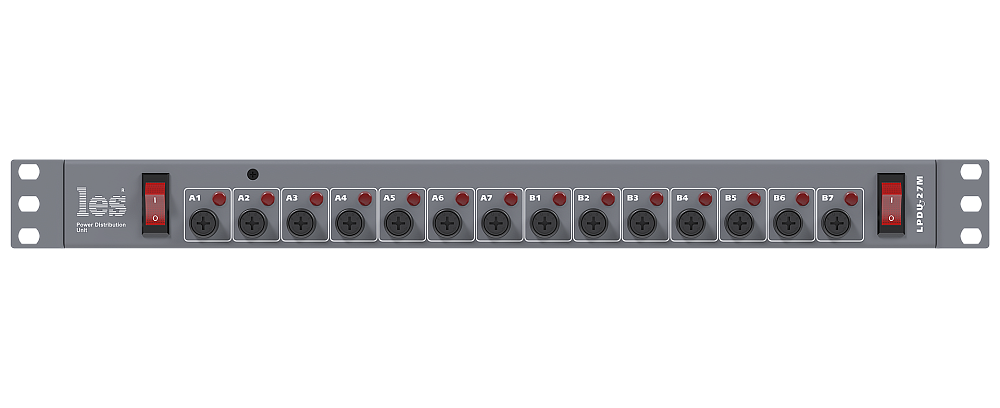

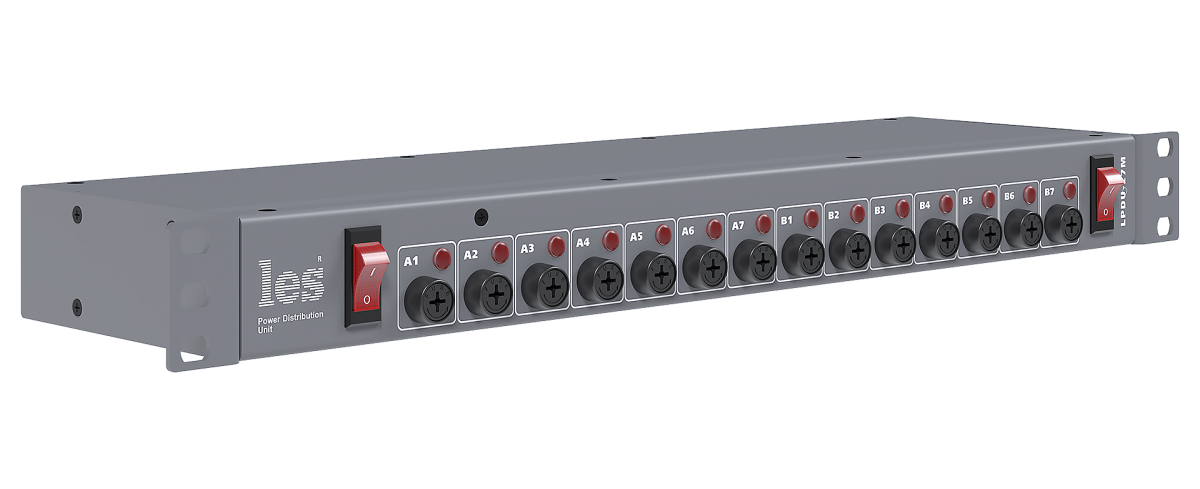

На передней панели LPDU-27M расположены все элементы контроля и управления. Для каждого из двух каналов предусмотрен отдельный выключатель питания, позволяющий включать и отключать канал независимо от другого. Рядом с выключателем находятся держатели предохранителей для защиты выходов соответствующего канала. Возле каждого держателя установлен светодиодный индикатор, который светится при наличии напряжения на соответствующем выходе. Если индикатор не горит — на выходе отсутствует напряжение (выключен выключатель канала, сгорел предохранитель или отключено питание на входе). Такая индикация позволяет оперативно диагностировать состояние каждого из 14 выходов без использования дополнительных приборов, что особенно важно при обслуживании крупных стоек с большим количеством оборудования.

Над держателями предохранителей на передней панели предусмотрена маркерная полоска для идентификации выходов. Она легко снимается, и бумажный вкладыш можно заменить, указав назначение каждого выхода (например, «Видеомикшер», «Сервер 1», «Усилитель», «Коммутатор» и т.д.). Это значительно упрощает эксплуатацию и обслуживание, позволяя оператору быстро определить, к какому выходу подключено конкретное устройство. В комплекте поставки предусмотрены две маркерные полоски — по одной на каждый канал.

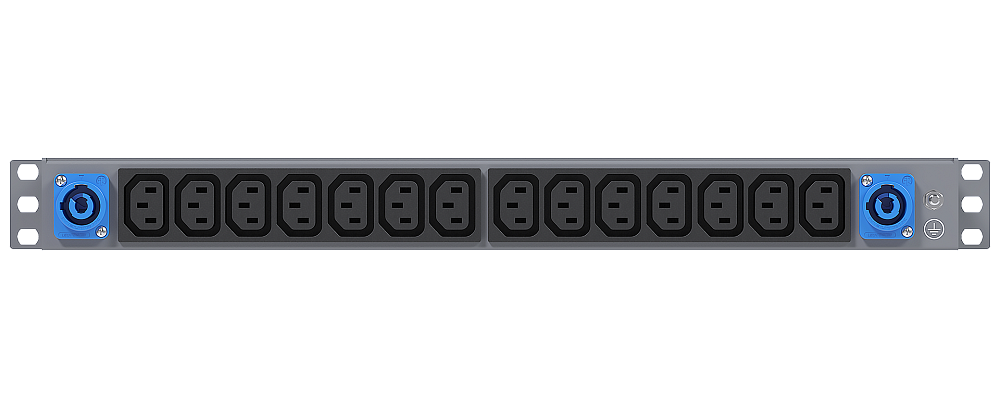

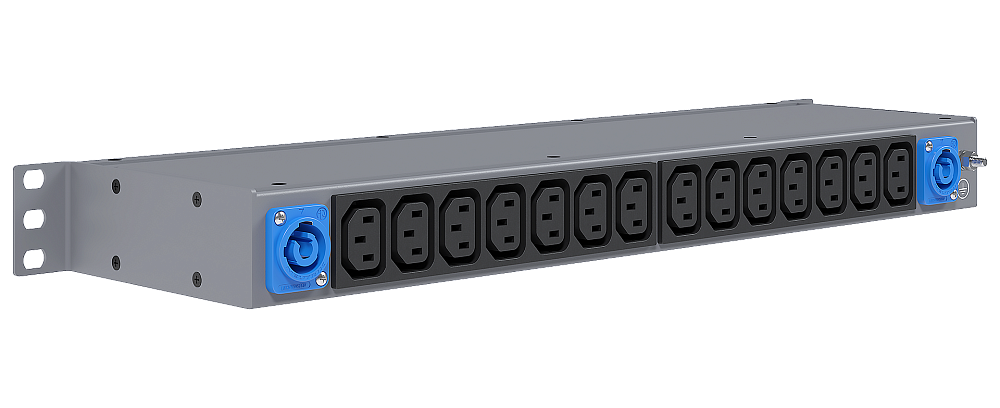

Входные разъёмы обоих каналов выполнены в стандарте powerCON (Neutrik NAC3MPA-1), что обеспечивает надёжное соединение и защиту от случайного отключения. Кабельные ответные части разъёмов powerCON (Neutrik NAC3FCA) входят в комплект поставки, что позволяет самостоятельно собрать кабели питания необходимой длины. Шнуры электропитания не входят в комплектацию и должны быть приобретены отдельно, что даёт возможность выбрать кабели с нужным сечением и длиной в соответствии с требованиями конкретного объекта. При сборке кабеля необходимо использовать медный кабель с сечением жил, соответствующим максимально допустимому току для данного прибора, но не более 2,5 мм², с внешним диаметром 6–15 мм. Цветовая идентификация концов проводников должна соответствовать стандарту: коричневый — фаза (L), синий — рабочий ноль (N), жёлто-зелёный — защитное заземление (PE).

Устройство выполнено в стандартном 19-дюймовом корпусе высотой 1U, глубиной 125 мм и весом 2,3 кг. Конструкция предусматривает несколько вариантов монтажа с возможностью разворота крепёжных уголков на 180° для установки как лицевой панелью вперёд, так и тыльной стороной вперёд. При установке в стойку производитель рекомендует использовать опорные уголки или полку, так как значительные усилия, передаваемые на разъёмы коммутационными кабелями, могут привести к деформации корпуса при креплении только за лицевую панель. Допускается размещение вплотную с другими устройствами без пропусков на вентиляцию. Опционально может быть заказан кабельный органайзер с удлинёнными крепёжными уголками (LBK-PDU02) для удобной организации кабельных трасс. Клемма заземления на задней панели предназначена для подключения устройства к общей шине заземления, что обязательно для профессионального оборудования.

Устройство LPDU-27M идеально подходит для использования в профессиональных системах совместно с оборудованием бренда LES, обеспечивая надёжное и защищённое питание для всего студийного комплекса. Оно может питать пульты комментаторов AR-212ASM↗ и AR-214ASM↗, усилители-распределители DS-1013SF-P2↗ и DS-118DT↗, а также любое другое студийное и серверное оборудование. Благодаря двум независимым каналам, устройство позволяет организовать резервирование питания для критически важных узлов системы, подключая их к двум разным источникам. Наличие индивидуальных выключателей и предохранителей на каждый выход, светодиодной индикации и возможности подписи выходов делает LPDU-27M удобным и надёжным решением для организации электропитания в профессиональных стойках любого масштаба — от небольших студий до крупных вещательных центров и серверных.
