Устройство распределения питания LES LPDU-14PFE

В профессиональных студиях вещания, телевизионных комплексах, концертных площадках, серверных и центрах обработки данных надёжное и управляемое распределение электропитания является одной из ключевых задач при построении любой системы. Оборудование, установленное в 19-дюймовые стойки — микшерные пульты, коммутаторы, видеопроцессоры, усилители, серверы и другое профессиональное оборудование — требует стабильного и контролируемого электропитания. При этом важно не только обеспечить подачу напряжения, но и иметь возможность дистанционного управления включением отдельных устройств, контроля потребляемой мощности и защиты от перегрузок. LES LPDU-14PFE — это устройство распределения питания сети переменного тока на 14 гнездовых разъёмов IEC 60320 C13 с возможностью удалённого управления каждым выходом по сети Ethernet через web-интерфейс. Устройство предназначено для установки в 19-дюймовые телекоммуникационные стойки и обеспечивает надёжное, управляемое и контролируемое электропитание для профессионального оборудования, а также позволяет диагностировать состояние сети и управлять электропитанием удалённо.

Устройство LPDU-14PFE построено на базе микропроцессорной архитектуры и имеет встроенный модуль Ethernet для удалённого управления и мониторинга. Через web-интерфейс доступны все основные функции: включение и выключение каждого из 14 выходов независимо от других, установка индивидуального времени задержки включения для каждого канала (от 0 до 600 секунд), контроль входного напряжения, измерение общего тока нагрузки, расчёт потребляемой мощности и подсчёт электроэнергии, прошедшей через устройство. Все выходы пронумерованы и подписаны — по умолчанию LINE 1 … LINE 14, но каждому выходу можно присвоить собственное имя (мнемонику) как через web-интерфейс, так и с помощью маркерной полоски на передней панели. Парольная защита исключает несанкционированный доступ и случайные изменения настроек.

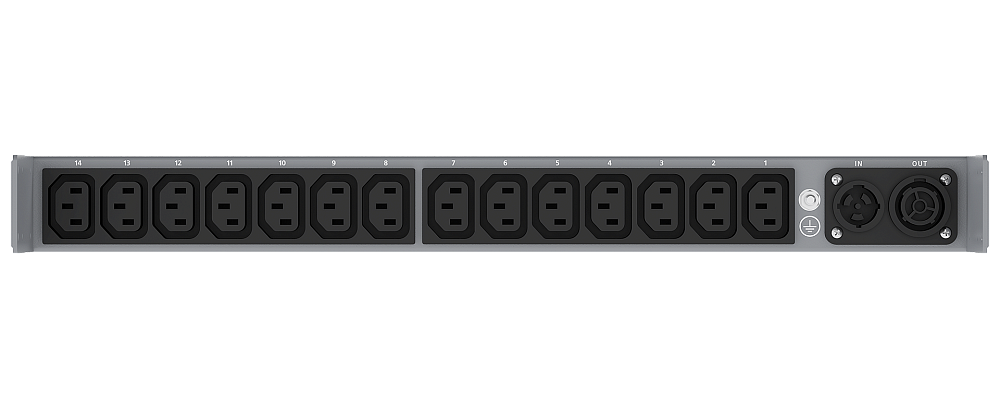

Входной и выходной (проходной) разъёмы выполнены в стандарте powerCON (Neutrik NAC3PX), что обеспечивает надёжное соединение и защиту от случайного отключения. Входной разъём powerCON в комплекте поставки (Neutrik NAC3FX-W) позволяет самостоятельно собрать кабель питания необходимой длины. Проходной выход powerCON подключён напрямую ко входу, не имеет предохранителя и светодиодной индикации, что позволяет каскадировать несколько устройств LPDU-14PFE, подключая их последовательно для увеличения общего количества управляемых выходов. Важно учитывать, что общая нагрузка на всё устройство (включая проходной выход) не должна превышать 16 А, что соответствует примерно 3,7 кВт при напряжении 230 В. Каждый из 14 выходов IEC C13 защищён собственным плавким предохранителем номиналом 5 А (быстродействующий, время срабатывания 20 мс), расположенным на передней панели, что обеспечивает индивидуальную защиту каждого подключённого устройства от перегрузок и коротких замыканий. По заказу могут быть установлены предохранители с другими характеристиками, максимально допустимый номинал — 6 А.

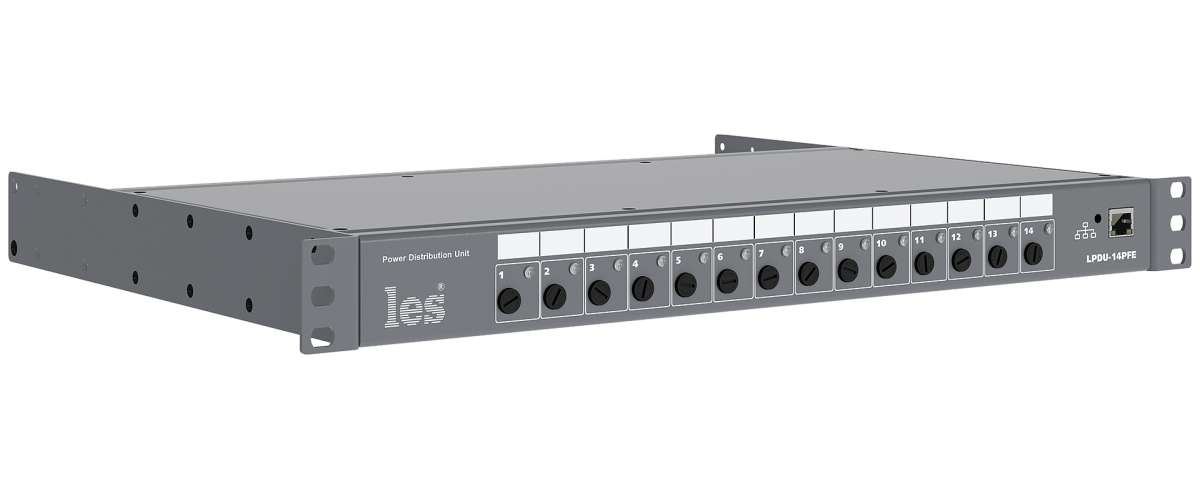

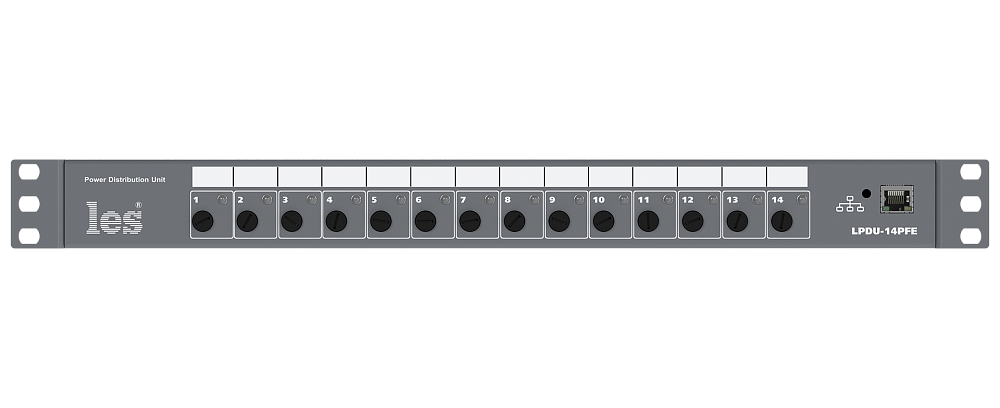

На передней панели LPDU-14PFE расположены все 14 предохранителей, а рядом с каждым из них — светодиодный индикатор состояния. Зелёный цвет индикатора означает наличие напряжения на соответствующем выходе, красный мигающий — отсутствие напряжения (выключен или сгорел предохранитель). Это позволяет оперативно диагностировать состояние каждого канала без необходимости использования дополнительных приборов. Над предохранителями расположена маркерная полоска для подписи выходов — она легко снимается, и бумажный вкладыш можно заменить, указав назначение каждого выхода (например, «Видеомикшер», «Сервер 1», «Усилитель» и т.д.). В web-интерфейсе также предусмотрена возможность назначения мнемоник для каждого выхода, что синхронизирует информацию на устройстве и в интерфейсе управления.

Особого внимания заслуживает функция измерения и мониторинга параметров сети. На странице «Панель управления» web-интерфейса отображается реальная осциллограмма синусоиды питающего напряжения (обновление каждую секунду), текущее напряжение на входе, общий ток нагрузки, суммарная мощность потребления всех выходов и счётчик потреблённой электроэнергии (в ватт-часах). Счётчик энергии не обнуляется при отключении питания, что позволяет вести учёт потребления за длительный период, а при необходимости его можно сбросить кнопкой в интерфейсе. Такая диагностика помогает оперативно выявлять нештатные ситуации, контролировать загрузку и планировать распределение нагрузки между устройствами.

Управление временем задержки включения является критически важной функцией для профессиональных систем. При одновременном включении большого количества устройств возникает пусковой бросок тока, который может превышать номинальный в несколько раз и приводить к срабатыванию автоматических выключателей или повреждению оборудования. LPDU-14PFE позволяет установить индивидуальную задержку включения для каждого из 14 выходов в диапазоне от 0 до 600 секунд. Кроме того, предусмотрены кнопки быстрой настройки: «Равные промежутки» автоматически устанавливает задержки с шагом 0,2 секунды начиная с первого выхода, а «Отключить задержку» сбрасывает все значения в ноль. Это позволяет организовать плавный последовательный запуск оборудования, исключая пиковые нагрузки на электросеть.

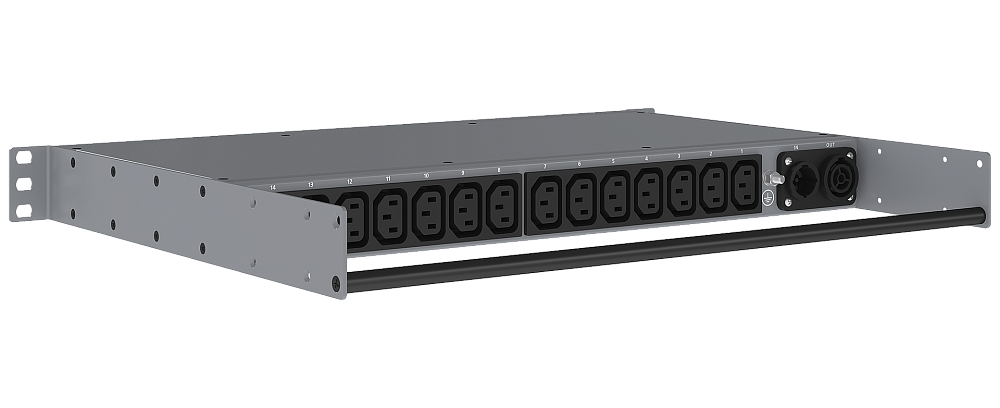

Устройство выполнено в стандартном 19-дюймовом корпусе высотой 1U, глубиной 347 мм (с учётом разгрузочной штанги) и весом 4,44 кг. Конструкция предусматривает несколько вариантов монтажа с возможностью разворота крепёжных уголков на 180° для установки как лицевой панелью вперёд, так и тыльной стороной вперёд, с различным углублением в стойке (вровень с монтажным уголком, с углублением на 57 мм или 112 мм). Это позволяет оптимально разместить устройство в стойке с учётом расположения остального оборудования и кабельных трасс. При установке в стойку производитель рекомендует использовать опорные уголки или полку, так как значительный вес устройства и натяжение кабелей могут привести к деформации корпуса при креплении только за лицевую панель. В комплект поставки входит разгрузочная штанга для фиксации кабелей, предотвращающая их случайное отключение и снижающая нагрузку на разъёмы.

Устройство LPDU-14PFE идеально подходит для использования в профессиональных системах совместно с оборудованием бренда LES, обеспечивая надёжное и управляемое питание для всего студийного комплекса. Оно может питать пульты комментаторов AR-212ASM↗ и AR-214ASM↗, усилители-распределители DS-1013SF-P2↗ и DS-118DT↗, а также любое другое студийное и серверное оборудование. С помощью дистанционного управления через web-интерфейс инженеры и операторы могут удалённо перезагружать зависшее оборудование, управлять порядком включения устройств и контролировать энергопотребление всей системы. Благодаря встроенным функциям мониторинга, защиты от перегрузок и возможности каскадирования, LPDU-14PFE станет незаменимым компонентом любой профессиональной студийной или серверной инфраструктуры, обеспечивая надёжность и управляемость электропитания на самом высоком уровне.

Приобрести LES LPDU-14PFE вы можете в интернет-магазине профессионального оборудования vismedia.ru.
