Радиосистема ECO by VOLTA U-2X (520.10/725.80)

Радиосистемы ECO серии U — это беспроводные микрофонные системы начального уровня UHF-диапазона, в которых высокое качество радио- и аудиотрактов сочетается с простотой управления. Основное назначение серии — работа в составе презентационных систем, небольших звуковых комплектов для образовательных учреждений, репетиционных баз, а также в караоке-залах и дома. Несмотря на гуманную стоимость, технические характеристики радиосистем позволяют рассчитывать на высокие эксплуатационные возможности. ECO by VOLTA U-2X (520.10/725.80) — беспроводная микрофонная система начального уровня UHF-диапазона с ручным и головным микрофонами, предназначенная для сценических программ, где два участника выполняют разные роли.

На небольшой сцене часто складывается ситуация, в которой два типа микрофонов не конкурируют, а дополняют друг друга. Вокалист поёт в ручной микрофон у рта — это не только техническое решение, но и часть сценического образа, привычный жест, отработанная подача. Ведущий в это же время работает с залом, перемещается между кулисами и сценой, держит в руках сценарий и жестикулирует, — и головной микрофон даёт ему свободу, которую невозможно получить с инструментом в руке. Это не компромисс между двумя вариантами, а сознательный выбор под каждую роль. Именно в таком сценарии раскрывается конфигурация U-2X: два передатчика разного типа в одном комплекте, две разные манеры работы, одна система.

Прежде всего, речь о диверситивном принципе приёма сигнала, при котором приёмник автоматически выбирает наиболее устойчивый вариант приёма разнесённого сигнала. В приёмнике установлены две антенны, которые принимают радиосигнал независимо друг от друга, а встроенная логика непрерывно сравнивает их качество и направляет на выход тот, что чище в данный момент. Практический смысл этой технологии проявляется в ситуациях, когда между передатчиком и приёмником оказывается препятствие — колонна, стойка, человеческое тело, — а также при перемещении выступающего по сцене: вместо характерного треска и провалов звука система просто меняет источник сигнала, и слушатель ничего не замечает. При установке антенны ориентируются под углом 45 градусов к вертикали — такое положение даёт оптимальную диаграмму направленности и уменьшает взаимное влияние двух антенн друг на друга.

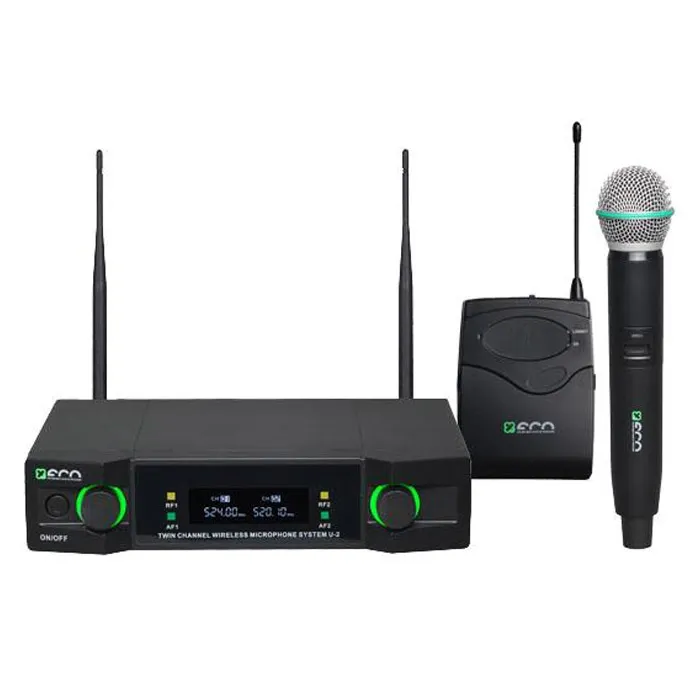

Комплект U-2X построен вокруг двух передатчиков разного типа. Первый — ручной, выполненный в полноразмерном корпусе диаметром 50 мм и длиной 240 мм, с динамическим капсюлем. Он подходит для вокала, эстрадных номеров, публичных выступлений, где микрофон в руке является частью образа: динамический капсюль не требует фантомного питания, устойчив к высоким уровням звукового давления и даёт плотную, собранную подачу в нижней середине, привычную для вокалиста. Второй — карманный передатчик размером 65 × 100 × 20 мм, который крепится на поясе, в кармане или на ремне. К нему подключается головной микрофон, входящий в комплект: он крепится на голове, и его капсюль располагается на фиксированном расстоянии от рта. Уровень громкости при этом остаётся стабильным независимо от того, куда повёрнут говорящий, а руки остаются полностью свободными для работы с залом, сценарием или реквизитом.

На корпусе ручного передатчика расположены микрофонный капсюль, индикатор низкого уровня зарядки батареи, тумблер включения и отсек для элементов питания. Карманный передатчик оснащён разъёмом подключения микрофона, индикатором низкого заряда, тумблером включения и отсеком для элементов питания. Оба передатчика питаются от двух элементов AA напряжением 1,5 В, которых хватает не менее чем на 8 часов непрерывной работы — этого достаточно для полноценного концерта, театрального прогона или длинной шоу-программы с несколькими отделениями. Индикатор низкого заряда срабатывает, когда ресурса остаётся менее чем на час, — у оператора появляется запас времени, чтобы дождаться паузы между номерами и спокойно заменить батареи. Формат AA выбран осознанно: это общедоступные элементы, которые можно купить в любом магазине, что важно для гастролирующих коллективов и выездных мероприятий.

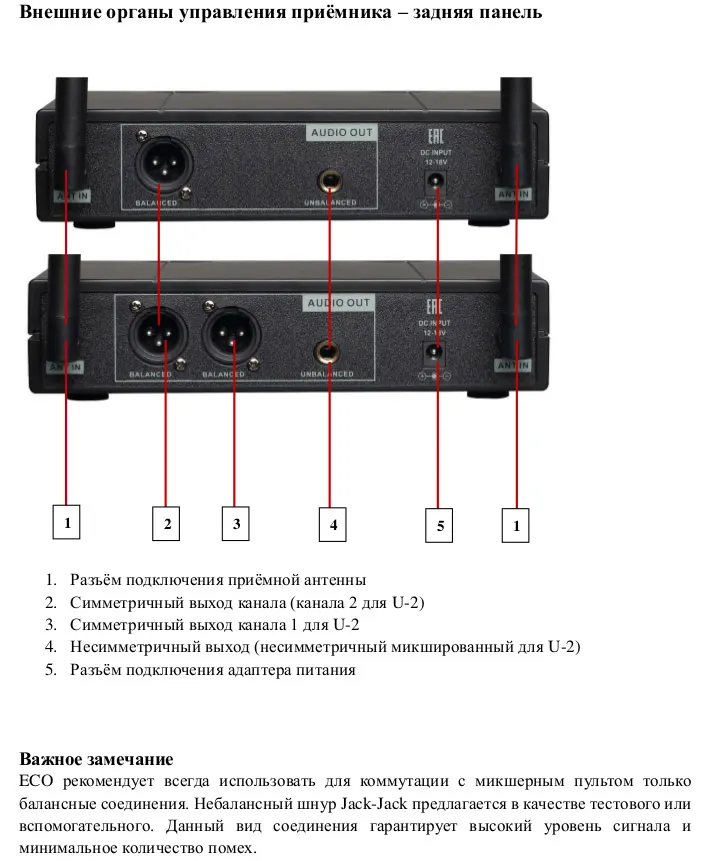

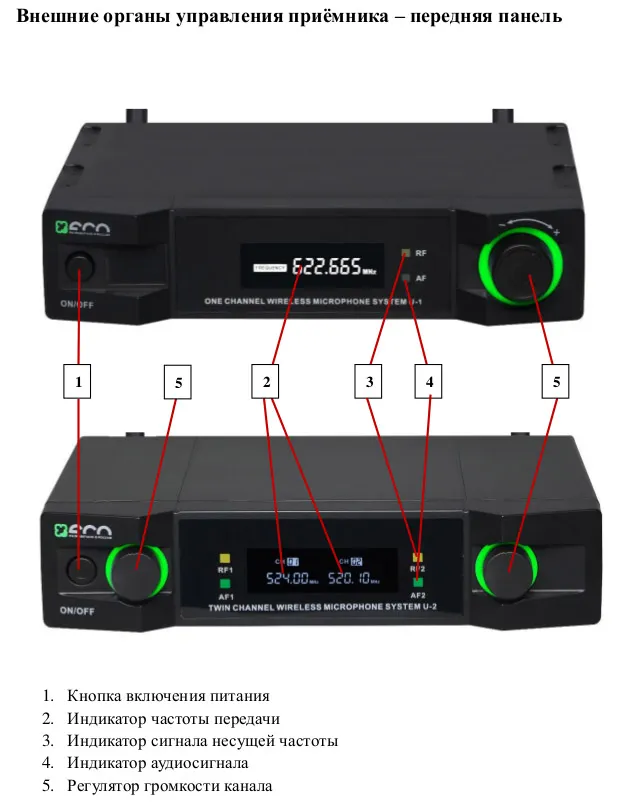

Приёмник выполнен в компактном корпусе 210 × 140 × 42 мм и потребляет всего 3 Вт. На лицевой панели расположены кнопка питания и два независимых регулятора громкости: VOL 1 для первого канала и VOL 2 для второго. Для работы с разными типами микрофонов это особенно важно: ручной микрофон у рта и головной микрофон на фиксированном расстоянии дают разный уровень сигнала, и раздельная регулировка позволяет выровнять их между собой ещё до того, как сигнал попадёт на пульт. Светодиодные индикаторы отображают наличие радиосигнала (RF) и уровень аудиосигнала (AF) по каждому каналу. Два независимых набора индикации дают возможность быстро понять, какой из двух микрофонов работает со сбоем, если такой возникнет. На задней панели приёмника расположены разъём сетевого адаптера 12–18 В, 400 мА, балансный аудиовыход XLR и небалансный аудиовыход Jack 1/4" (6,3 мм). Балансный выход XLR является основным и рекомендован производителем для постоянной коммутации с микшерным пультом: он защищает сигнал от наводок на длинных кабельных линиях и обеспечивает корректное согласование уровней. Небалансный выход Jack предназначен для тестовых и вспомогательных подключений; оба выхода активны одновременно.

Рабочие частоты системы — 520.10 МГц в поддиапазоне 470–638 МГц и 725.80 МГц в поддиапазоне 710–726 МГц — разнесены между разными поддиапазонами. Разнос составляет около 205 МГц — это максимальный показатель в серии U. Такой разнос принципиально важен, когда два передатчика активны одновременно и находятся близко друг к другу: интермодуляционные искажения между каналами практически исключены, что делает систему надёжной даже в сложной радиочастотной обстановке концертных и театральных площадок, где одновременно работает множество беспроводных устройств. Стабильность несущей частоты заявлена на уровне менее 0,002%, то есть дрейф частоты в процессе работы отсутствует, и система не требует подстройки в ходе мероприятия. Передатчики излучают всего 5 мВт — безопасный и разрешённый уровень, достаточный для устойчивого приёма в радиусе более 50 метров при прямой видимости. Параметры аудиотракта обеспечивают чистый звук без характерного для бюджетных систем фонового шипения: чувствительность приёмника составляет 2,5 мкВ, отношение сигнал/шум превышает 90 дБ, а мощность аудиовыхода лежит в диапазоне 0–200 мВ.

Схемотехника серии U адаптирована для работы в составе звукоусилительных комплектов: сигнал с приёмника подаётся напрямую на микрофонный вход пульта или активной акустической системы без промежуточных согласующих устройств и дополнительных регулировок. Серия позволяет одновременно использовать до десяти радиосистем в одном помещении при условии, что они работают на разных несущих частотах, — это открывает возможность дальнейшего расширения комплекта, если в программе появятся дополнительные участники или понадобится отдельная система для второго зала. Приёмник U-2X сам по себе занимает вдвое меньше места, чем два отдельных одноканальных приёмника, требует одного сетевого адаптера вместо двух и имеет общую лицевую панель с двумя наборами индикации — в стойке или на столе это заметно компактнее и аккуратнее.

Сборка системы на площадке короткая и линейная. Приёмник размещают на устойчивой поверхности в зоне прямой видимости передатчиков на расстоянии от трёх до пятидесяти метров от выступающих. Антенны вкручиваются в специальные гнёзда и ориентируются под углом примерно 45 градусов к вертикали. Подключается сетевой адаптер, выход приёмника соединяется с микрофонным входом пульта; в ручной и карманный передатчики вставляются две батареи AA с соблюдением полярности; к карманному передатчику подсоединяется головной микрофон. После включения передатчиков и приёмника на лицевой панели должны загореться индикаторы RF по обоим каналам, а во время речи и пения — реагировать индикаторы AF. Регуляторы VOL 1 и VOL 2 позволяют выровнять уровни двух микрофонов между собой. Выключение производится в обратном порядке. Первичное подключение производитель рекомендует доверять квалифицированному специалисту, особенно когда система встраивается в стационарный комплект; дальнейшая ежедневная эксплуатация специальных знаний не требует.

При эксплуатации важно соблюдать несколько практических правил, которые напрямую влияют на стабильность радиотракта. Приёмник не следует располагать в углах помещения — там чаще всего формируются «мёртвые зоны» приёма. Минимальное расстояние до крупных металлических конструкций — 1,5 метра, поскольку металл переотражает радиоволны и создаёт интерференционные провалы. Зон с сильными магнитными полями и высоким напряжением желательно избегать. Карманный передатчик стоит располагать так, чтобы антенна не была экранирована телом или одеждой: обычно его закрепляют на поясе сбоку или сзади, избегая положения прямо под металлическими элементами. Головной микрофон нужно закрепить так, чтобы капсюль находился в правильной позиции у рта и не смещался при движениях. Если планируется активное перемещение участников, полезно провести тест на «мёртвые зоны» сразу с двумя включёнными микрофонами. При длительных паузах элементы питания из передатчиков лучше извлекать. При одновременном использовании нескольких радиосистем в одном помещении важно следить, чтобы они работали на разных несущих частотах.

Модель ECO by VOLTA U-2X (520.10/725.80) входит в серию U — семейство радиосистем, объединённых общей схемотехникой, дизайном и логикой управления. Если для сценария достаточно одного микрофона, подойдёт одноканальная U-1↗ с ручным передатчиком или U-1H↗ с головным микрофоном. Если оба участника должны держать микрофон в руке — для эстрадного номера, дебатов или парного ведения, — подойдёт двухканальная U-2↗ с двумя ручными микрофонами. Если оба участника должны работать со свободными руками — U-2H↗ с двумя головными микрофонами. Все системы серии коммутируются с микшерными пультами VOLTA, например с INTRO 61↗ или ARTIST 1224+↗, которые обеспечат необходимое усиление и обработку аудиосигнала.

Приобрести ECO by VOLTA U-2X (520.10/725.80) вы можете в интернет-магазине профессионального оборудования vismedia.ru.
