Радиосистема ECO by VOLTA U-2 (490.21/629.40)

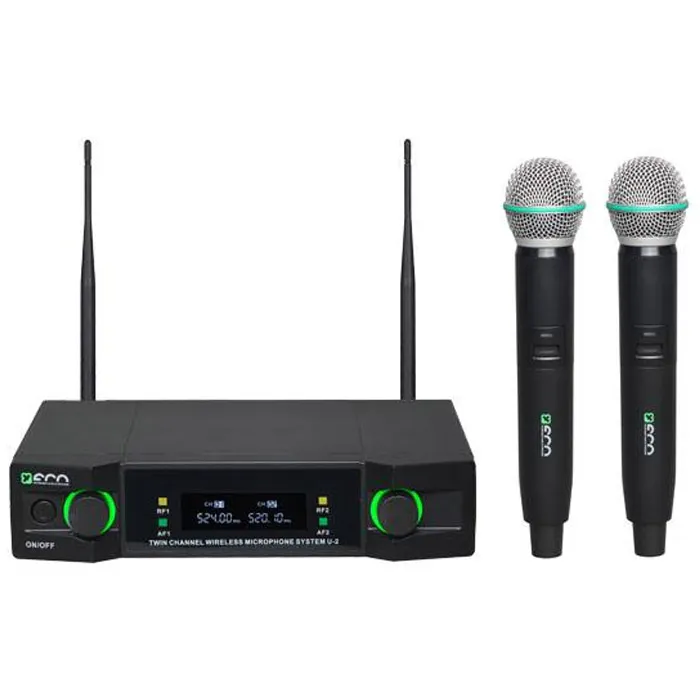

Небольшая конференция, учебная аудитория, студия звукозаписи, камерный концертный зал, зал переговоров, обучающий класс, кабинет для вебинаров — в таких пространствах редко нужно больше двух микрофонов. Но именно два и нужны почти всегда: один для ведущего, другой для приглашённого гостя; один для докладчика, другой для соведущего; один для вокалиста, другой для инструменталиста; один для основного спикера, другой для переводчика или ассистента. Большие многоканальные системы для таких задач избыточны, а одна одноканальная радиосистема не покрывает всю программу. ECO by VOLTA U-2 (490.21/629.40) — двухканальная радиосистема в одном корпусе, в состав которой входят приёмник с двумя независимыми трактами и два полноразмерных ручных микрофона. Для камерного формата это именно та конфигурация, которая закрывает задачу целиком и не требует ничего сверх.

Компактность системы в малых пространствах оказывается важнее, чем кажется на первый взгляд. В стойке звукорежиссёра, на рабочем столе оператора, в небольшой аппаратной, где каждый сантиметр на счету, один двухканальный приёмник занимает вдвое меньше места, чем два отдельных одноканальных. Это один блок питания вместо двух, одна передняя панель с двумя наборами индикации вместо двух отдельных приборов, одна пара антенн на корпусе вместо двух пар на двух корпусах. В небольшом пространстве, где кабели и оборудование часто соседствуют с людьми и техникой, аккуратно организованное рабочее место имеет практическую ценность: меньше приборов — меньше шума, меньше проводов, меньше точек, где что-то может пойти не так.

Обе рабочие частоты системы — 490.21 МГц и 629.40 МГц — находятся в одном поддиапазоне 470–638 МГц. Это принципиально для камерных форматов по той причине, что в небольшом зале редко бывает сложная радиочастотная обстановка, но часто присутствует другое беспроводное оборудование: Wi-Fi-роутеры, Bluetooth-устройства, беспроводные презентационные кликеры, системы видеонаблюдения. Когда оба канала системы живут в одном поддиапазоне, частотное планирование становится цельным: достаточно проверить помехи в одном участке спектра, и этого хватит для всей системы. Разнос между каналами составляет около 139 МГц, что исключает интермодуляционные искажения между двумя передатчиками, работающими одновременно в непосредственной близости друг от друга.

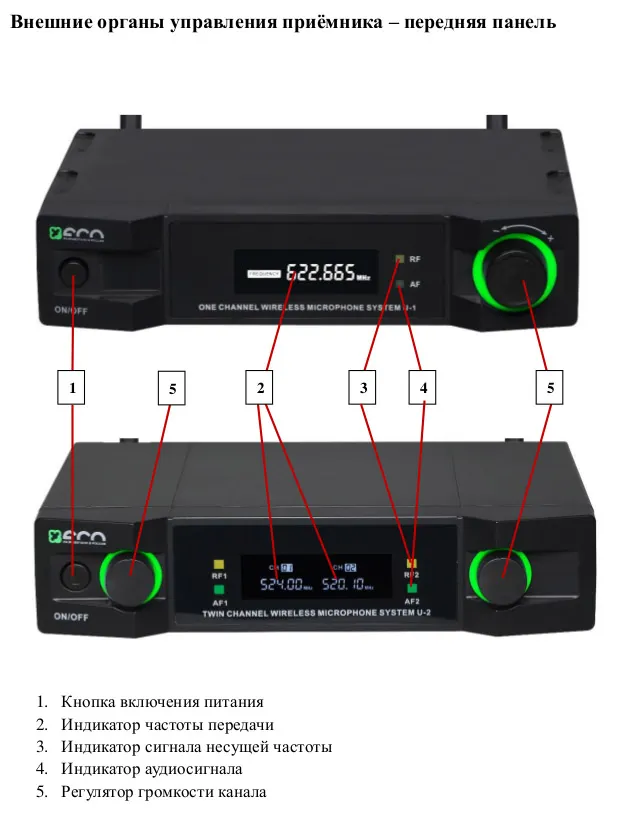

Приёмник выполнен в компактном корпусе 210 × 140 × 42 мм и оснащён двумя независимыми регуляторами громкости: VOL 1 для первого канала и VOL 2 для второго. Для камерного формата это удобнее, чем может показаться. Когда за пультом стоит не звукорежиссёр, а сотрудник без специальной подготовки — администратор, секретарь, преподаватель, — возможность выровнять баланс двух микрофонов прямо на приёмнике без обращения к пульту становится практичным решением. Регуляторы выставляются один раз на саундчеке, а дальше их можно больше не трогать. На лицевой панели расположены светодиодные индикаторы, отображающие наличие радиосигнала (RF) и уровень аудиосигнала (AF) по каждому каналу. Два независимых набора индикации дают возможность быстро понять, какой из двух микрофонов работает со сбоем, если такой возникнет, — а в камерных форматах, где нет отдельного технического персонала, это особенно ценно.

Ручные передатчики, входящие в комплект, выполнены в полноразмерном корпусе диаметром 50 мм и длиной 240 мм. Оба оснащены динамическими капсюлями — типом преобразователя, который не требует фантомного питания, устойчив к высоким уровням звукового давления и даёт плотную, собранную подачу в нижней середине. Это привычный характер звука для ведущих и вокалистов, работающих в близкой позиции к микрофону. Каждый передатчик питается от двух элементов AA напряжением 1,5 В, которых хватает не менее чем на 8 часов непрерывной работы. На корпусе есть индикатор низкого заряда батареи, который загорается, когда ресурса остаётся менее чем на час, — этого достаточно, чтобы дождаться паузы и спокойно заменить батареи. Тумблеры включения расположены так, чтобы их можно было нащупать вслепую, — это удобно в форматах, где микрофоны берутся и возвращаются в течение мероприятия.

Приёмные тракты системы построены по схеме разнесённого приёма: каждый канал использует две антенны, которые принимают сигнал независимо, а встроенная логика непрерывно сравнивает их качество и направляет на выход тот, что чище в данный момент. Для камерного формата это означает, что оба микрофона могут свободно перемещаться по небольшому пространству — один к столу, другой к экрану, — и каждый сохраняет устойчивый сигнал независимо от положения второго. Одиночный приём отзывался бы на это характерными провалами, разнесённый — просто переключается на ту антенну, которая работает лучше, без слышимого щелчка и без пауз.

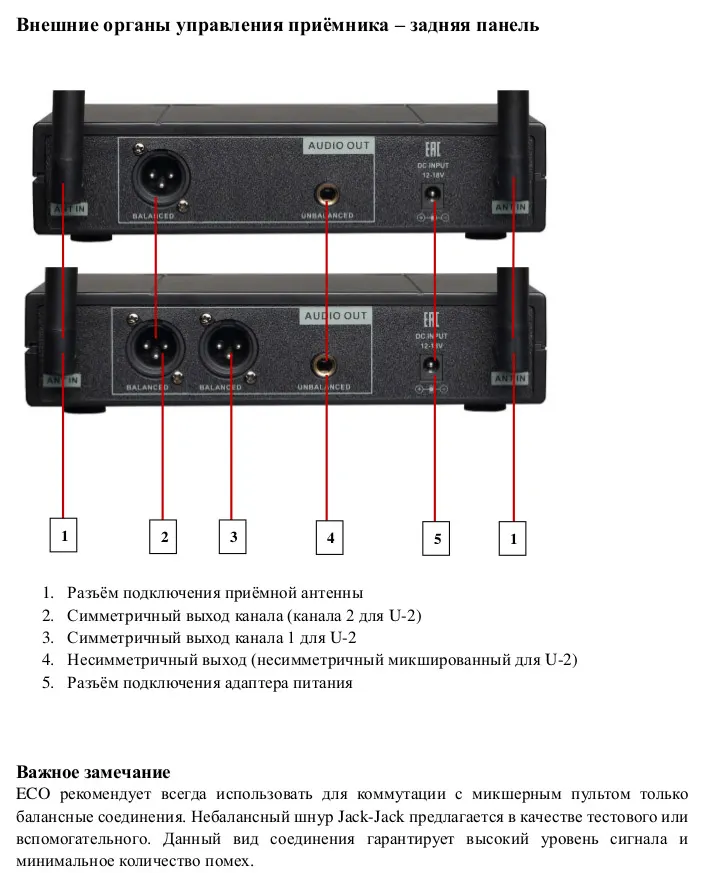

Передатчики излучают всего 5 мВт — безопасный и разрешённый уровень, достаточный для устойчивого приёма в радиусе более 50 метров при прямой видимости. Стабильность несущей частоты заявлена на уровне менее 0,002%, то есть дрейф частоты в процессе работы отсутствует, и система не требует подстройки в ходе мероприятия. На задней панели приёмника расположены разъём питания 12–18 В, 400 мА, балансный выход XLR и небалансный выход Jack 1/4" (6,3 мм). Балансный выход XLR рекомендован производителем для постоянной коммутации с микшерным пультом: он защищает сигнал от наводок на длинных кабельных линиях и обеспечивает корректное согласование уровней. Небалансный выход Jack предназначен для тестовых и вспомогательных подключений. Параметры аудиотракта обеспечивают чистый звук без характерного для бюджетных систем фонового шипения: чувствительность приёмника составляет 2,5 мкВ, отношение сигнал/шум превышает 90 дБ, а мощность аудиовыхода лежит в диапазоне 0–200 мВ.

Схемотехника серии U адаптирована для работы в составе звукоусилительных комплектов: сигнал с приёмника подаётся напрямую на микрофонный вход пульта или активной акустической системы без промежуточных согласующих устройств. Серия позволяет одновременно использовать до десяти радиосистем в одном помещении при условии, что они работают на разных несущих частотах, — для камерного формата этого более чем достаточно, а при необходимости комплект можно расширить, добавив систему на свободной частоте. Приёмник U-2 занимает вдвое меньше места, чем два отдельных одноканальных приёмника, требует одного сетевого адаптера вместо двух и имеет общую лицевую панель с двумя наборами индикации — в небольшой аппаратной это заметно компактнее и аккуратнее.

Сборка системы на площадке короткая и линейная. Приёмник размещают на устойчивой поверхности в зоне прямой видимости передатчиков на расстоянии от трёх до пятидесяти метров от выступающих. Антенны вкручиваются в специальные гнёзда и ориентируются под углом примерно 45 градусов к вертикали. Подключается сетевой адаптер, выход приёмника соединяется с микрофонным входом пульта; в каждый передатчик вставляются две батареи AA с соблюдением полярности; после включения передатчиков и приёмника на лицевой панели должны загореться индикаторы RF по обоим каналам. Регуляторы VOL 1 и VOL 2 позволяют выровнять уровни двух микрофонов между собой ещё до того, как сигнал попадёт на пульт. Выключение производится в обратном порядке. Первичное подключение производитель рекомендует доверять квалифицированному специалисту, особенно когда система встраивается в стационарный комплект небольшой аудитории; дальнейшая ежедневная эксплуатация специальных знаний не требует.

При эксплуатации важно соблюдать несколько практических правил. Приёмник не следует располагать в углах помещения — там формируются зоны с наихудшим приёмом. Минимальное расстояние до крупных металлических конструкций — 1,5 метра, поскольку металл переотражает радиоволны и создаёт интерференционные провалы. Зон с сильными магнитными полями и высоким напряжением желательно избегать. Для камерных форматов особенно полезно провести тест на «мёртвые зоны» с двумя включёнными микрофонами: пройти с каждым по всей предполагаемой траектории и отметить участки с ослабленным сигналом — это позволит либо скорректировать положение приёмника, либо заранее спланировать, как участники будут перемещаться. При длительных паузах элементы питания из передатчиков лучше извлекать.

Модель ECO by VOLTA U-2 (490.21/629.40) входит в серию U — семейство радиосистем, объединённых общей схемотехникой, дизайном и логикой управления. Если для сценария достаточно одного микрофона, подойдёт одноканальная U-1↗ с ручным передатчиком или U-1H↗ с головным микрофоном. Если оба участника должны работать со свободными руками, имеет смысл рассмотреть двухканальную U-2H↗ с двумя головными микрофонами, а для комбинированного сценария, где один участник работает с ручным микрофоном, а второй — с головным, существует U-2X↗. Все системы серии коммутируются с микшерными пультами VOLTA, например с INTRO 61↗ или ARTIST 1224+↗, которые обеспечат необходимое усиление и обработку аудиосигнала.
