Сетевой коммутатор Yamaha SWP2-10SMF

В профессиональном аудио есть проекты, где расстояние между элементами системы перестаёт быть просто неудобством и становится инженерной задачей. Соединить сценические модули с аппаратной на стадионе, связать несколько зданий кампуса в единую аудиосеть или обеспечить синхронную передачу сигнала между студией и концертным залом на другом конце города — для медных кабелей такие дистанции часто оказываются непреодолимыми. Yamaha SWP2-10SMF — это управляемый коммутатор уровня L2, который создавался именно для таких задач. Он оснащён двумя оптическими портами opticalCON для одномодового волокна, что позволяет передавать аудиоданные Dante на расстояние до 10 километров без потери качества и синхронизации.

Области применения SWP2-10SMF определяются его главным преимуществом — способностью работать там, где медные линии бесполезны или ненадёжны. На крупных фестивальных площадках и стадионах коммутатор соединяет сценические комплексы с FOH-позицией и аппаратной по оптической магистрали, снимая ограничения по длине кабеля и обеспечивая гальваническую развязку между зонами с разными потенциалами. В кампусах, конференц-центрах и многофункциональных комплексах SWP2-10SMF используется для объединения отдельных зданий в единую аудиосистему: одномодовое волокно позволяет прокладывать линии между корпусами и этажами, где медный кабель не дотянется, а беспроводные решения не дают нужной стабильности. В театральных постановках с распределённой сценической инфраструктурой коммутатор обеспечивает надёжную связь между сценическими модулями ввода-вывода и аппаратной, а оптические линии устойчивы к электромагнитным наводкам от осветительного и силового оборудования. В трансляционных комплексах и удалённых студиях SWP2-10SMF позволяет организовать передачу аудио между площадками, удалёнными друг от друга на километры, без потери синхронизации. Для системных интеграторов коммутатор ценен тем, что сочетает оптическую дальность с логикой, ориентированной на аудиоинженера, а не на ИТ-специалиста.

Ключевая особенность серии SWP2 — оптимизация под Dante одним движением DIP-переключателя. Настройки QoS, IGMP Snooping и EEE, которые на обычных управляемых коммутаторах требуют ручной конфигурации, приводятся в состояние, оптимальное для аудиосети, без углубления в меню. Три предустановленных профиля VLAN позволяют изолировать трафик Dante от трафика управления (StageMix, DM Editor, программное обеспечение усилителей), а режим USER даёт возможность создать собственную конфигурацию. Поддержка IGMP Snooping версий 1, 2 и 3 и функция IGMP Querier обеспечивают корректную работу мультикаст-трафика Dante даже в сетях с большим количеством устройств. 10-гигабитные оптические аплинки создают запас пропускной способности, достаточный для работы Dante на частоте 96 кГц без риска перегрузки даже в крупных сетях.

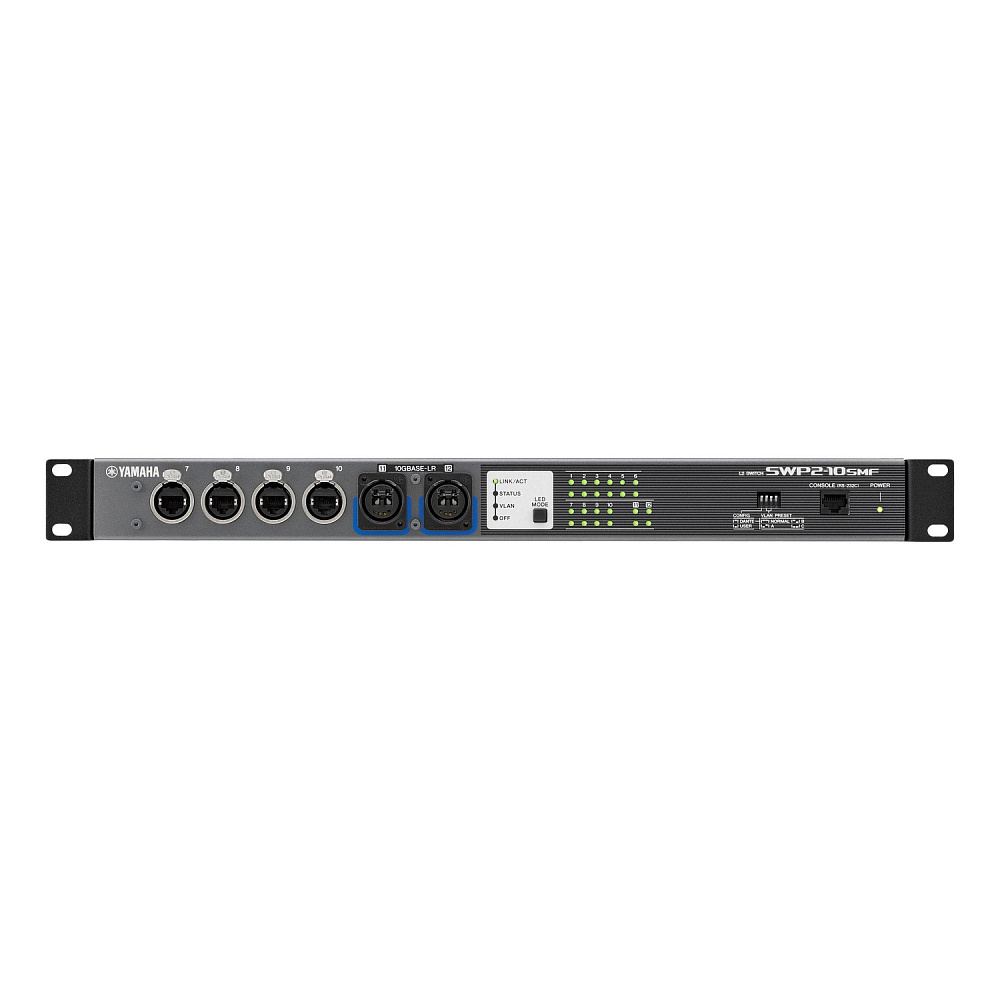

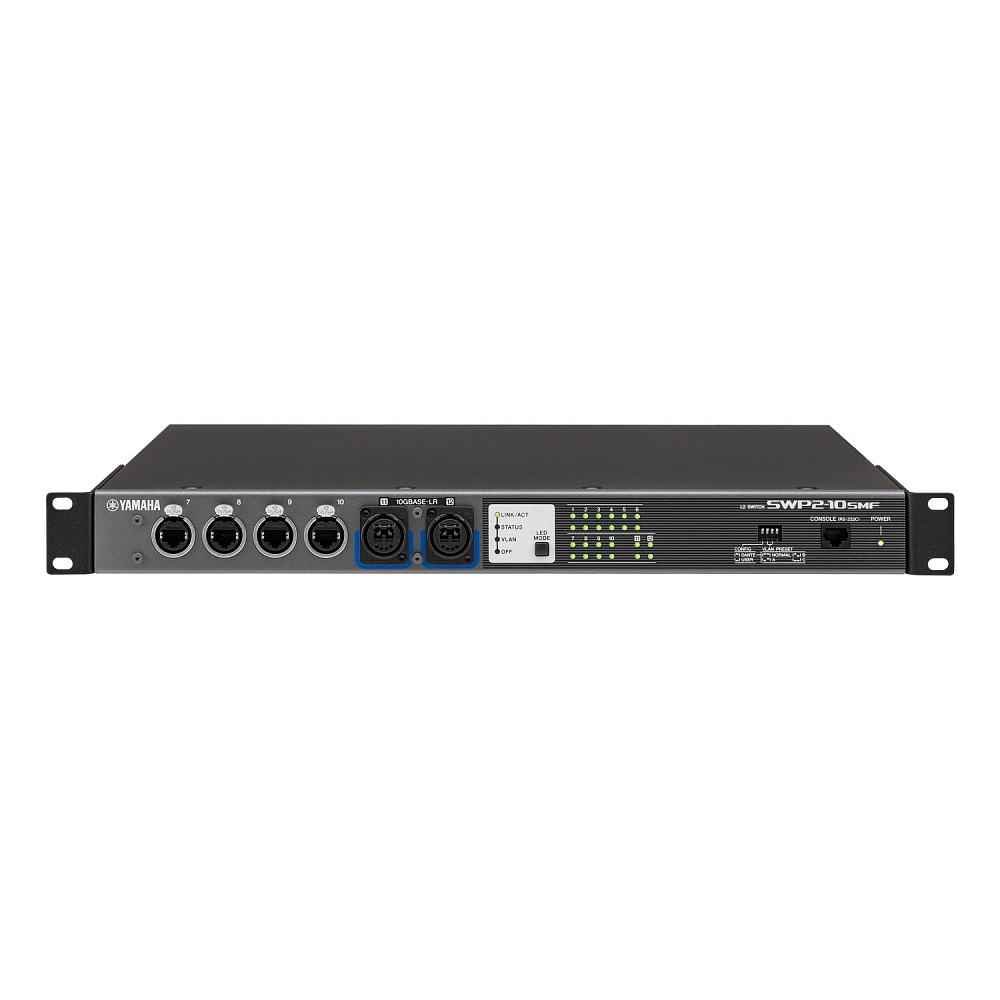

Аппаратная часть SWP2-10SMF включает десять портов etherCON (четыре на передней панели и шесть на задней) для подключения Dante-устройств по витой паре и два порта opticalCON на передней панели для одномодового волокна. Оптические порты соответствуют стандарту 10GBASE-LR и рассчитаны на кабель типа SM с диаметром сердцевины приблизительно 9 мкм и оболочки 125 мкм. Пропускная способность коммутатора составляет 20 Гбит/с, производительность — 15 Mpps, а таблица MAC-адресов рассчитана на 16 384 записи. Поддерживаются VLAN (портовая, тегированная IEEE802.1Q и приватная), агрегация каналов (LACP и статическая), зеркалирование портов, защита от штормов и петель, а также протоколы STP, RSTP и MSTP для резервирования соединений.

Оптический интерфейс SWP2-10SMF рассчитан на передачу данных по одномодовому волокну на расстояние до 10 километров, что открывает сценарии, недоступные для медных и многомодовых решений. Разъём opticalCON представляет собой защищённый коннектор с механической фиксацией и пылезащитной крышкой, рассчитанный на условия эксплуатации на сцене и в полевых условиях, где кабели подвержены случайным рывкам и загрязнению. При использовании двух коммутаторов SWP2-10SMF можно организовать кольцевую топологию с резервированием, а поддержка MSTP обеспечивает быстрое переключение на резервный путь при обрыве. Важно учитывать, что SWP2-10SMF совместим по оптике с оборудованием стандарта 10GBASE-LR, но не с многомодовыми коммутаторами SWP1 или SWP2-10MMF, которые используют другие стандарты передачи.

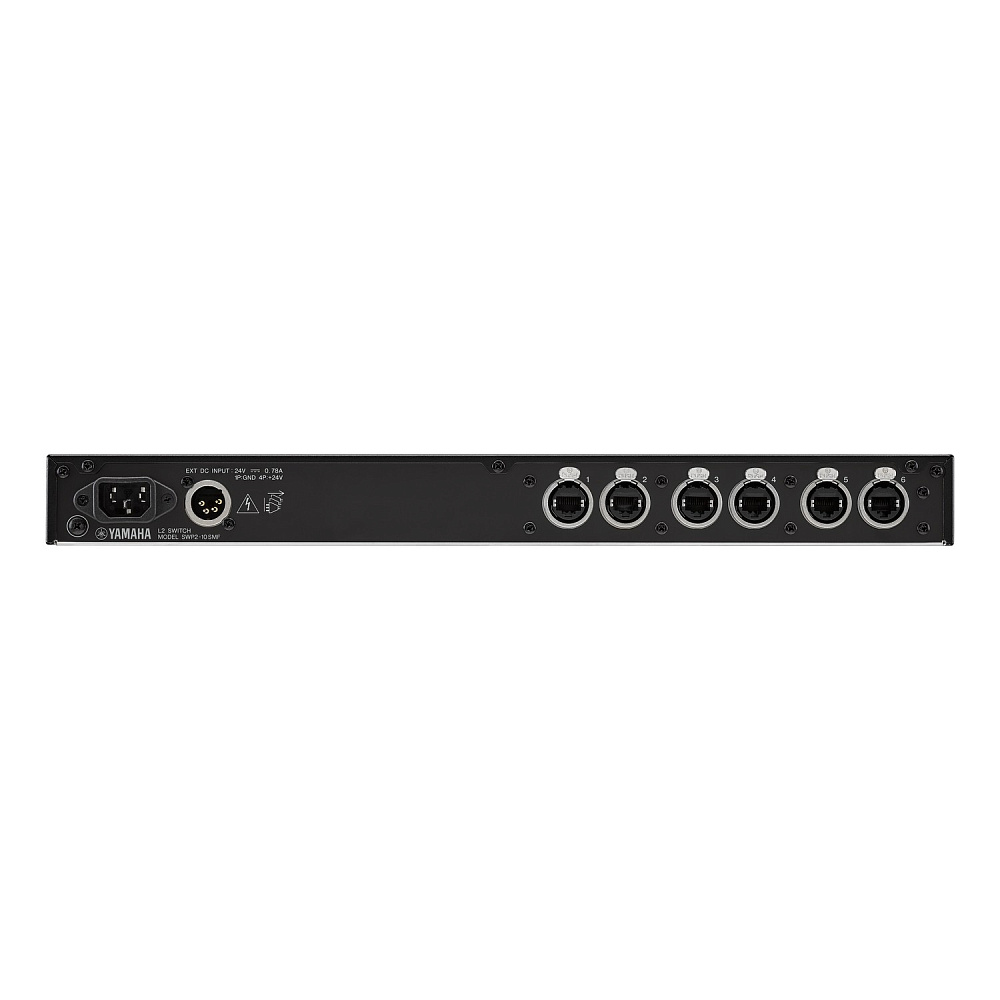

Электропитание SWP2-10SMF организовано с возможностью резервирования. Помимо основного входа AC (100–240 В, 50/60 Гц) с фиксацией V-Lock, предусмотрен разъём EXT DC INPUT (XLR-4-32), к которому можно подключить внешний источник 24 В постоянного тока, например адаптер PA-700↗. При отказе основного питания коммутатор продолжает работать от резервного источника. Потребляемая мощность составляет 21 Вт, тепловыделение — 18,5 ккал/ч, а корпус выполнен из металла и не оснащён вентилятором, что делает коммутатор бесшумным и пригодным для установки в аппаратных и на сценических площадках.

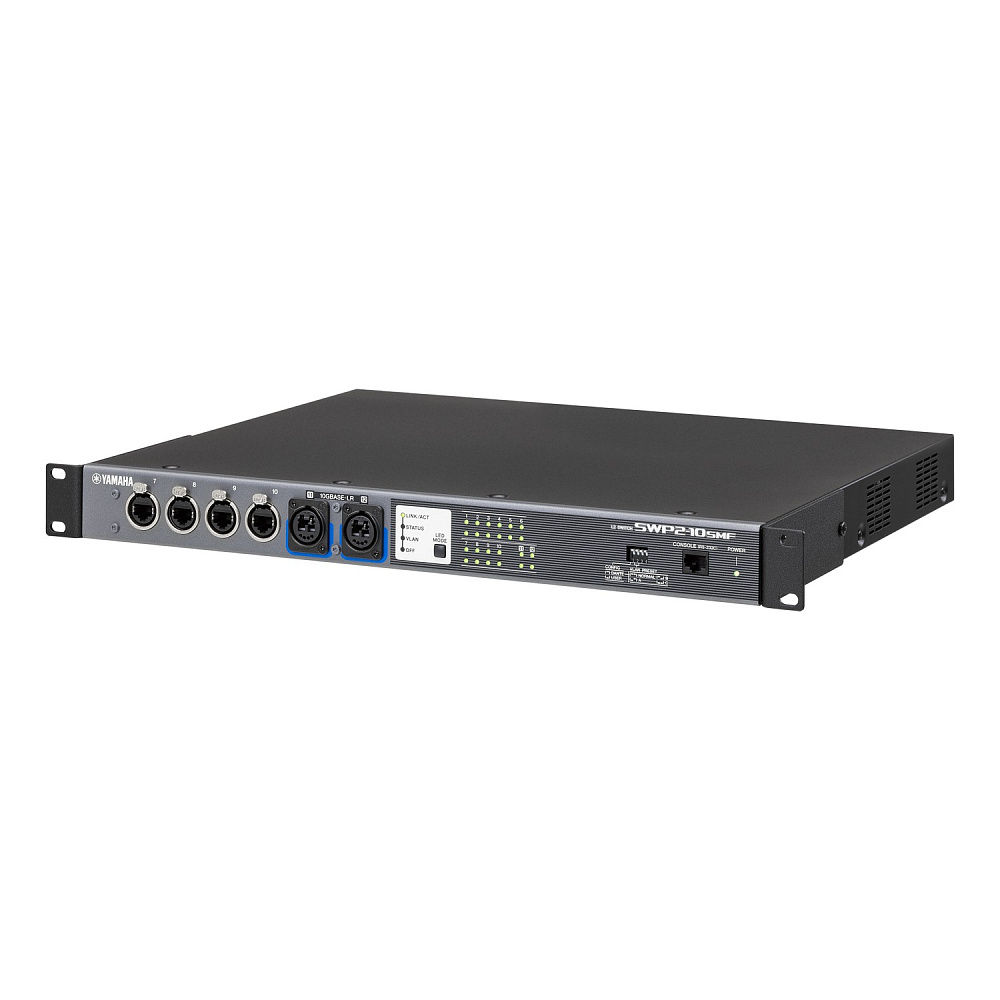

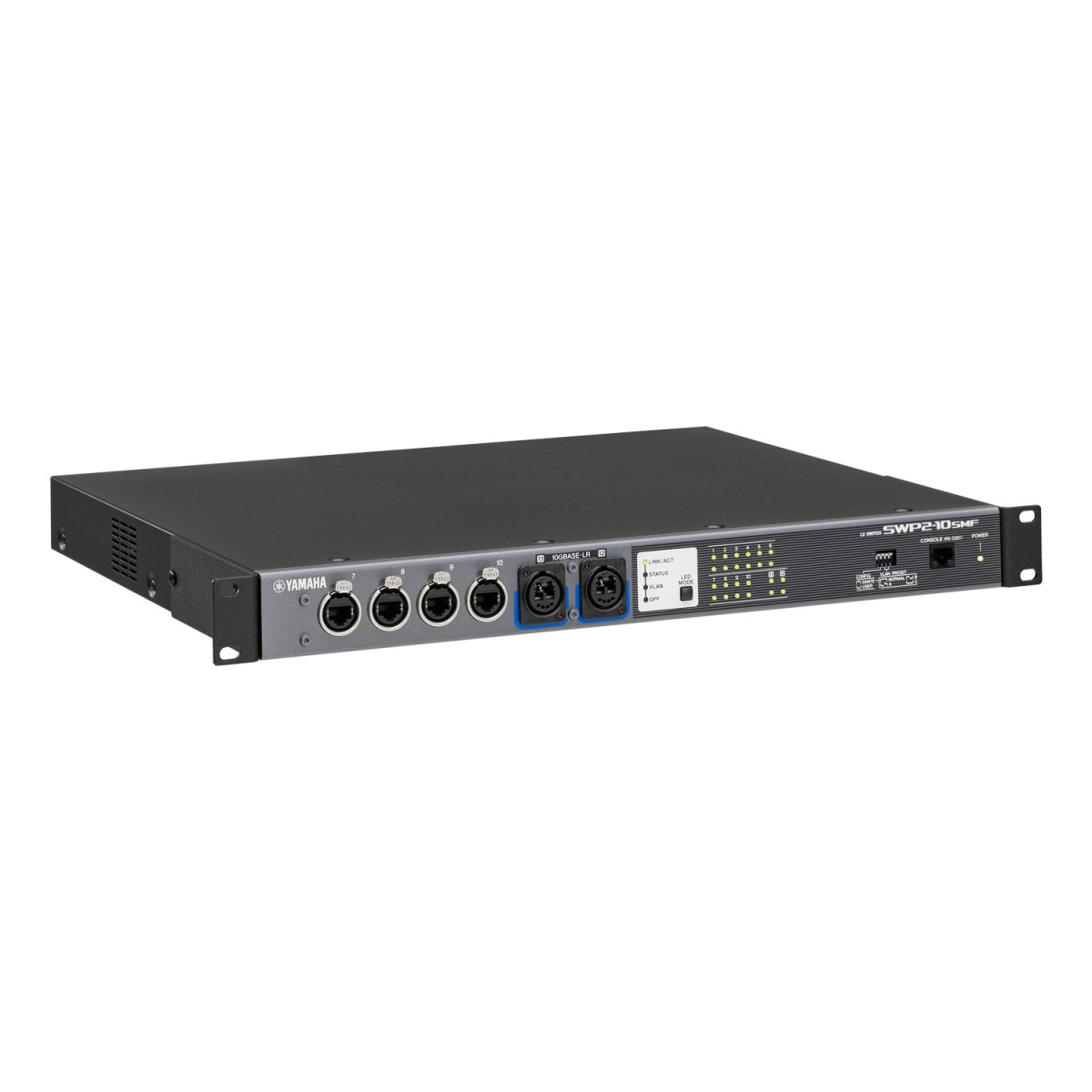

Конструктивно SWP2-10SMF занимает 1U в стандартной рэковой стойке. Габариты составляют 480 × 44 × 362 мм, вес нетто — 4,5 кг. Рабочая температура — от 0 до +40 °C, температура хранения — от −20 до +60 °C. На передней панели расположены индикаторы POWER, LED MODE и портовые индикаторы, а кнопка LED MODE позволяет переключать отображение между режимами LINK/ACT-SPEED, STATUS и VLAN. Для мониторинга и управления используется программное обеспечение Yamaha LAN Monitor↗, которое визуализирует топологию сети, состояние портов, загрузку каналов и информацию о подключённых Dante-устройствах, а также позволяет запустить Dante Controller одним щелчком. Встроенный сервер RADIUS дополняет функции VLAN и позволяет организовать аутентификацию устройств при доступе к сети.

SWP2-10SMF полностью совместим с оборудованием и программным обеспечением экосистемы Dante. Коммутатор напрямую совместим с разъёмами etherCON на консолях Yamaha CL↗ и QL↗, а также с консолями DM7↗ и DM3↗ (DM3 — при наличии Dante). Для расширения аналогового ввода-вывода используются сценические боксы Rio3224-D3↗ и Tio1608-D2↗, а для обработки сигналов — процессоры DME7↗ и DME5↗. Для проектов, где требуется многомодовое волокно с дальностью до 300 метров, в линейке предусмотрен коммутатор SWP2-10MMF↗, а для задач с меньшим количеством портов — SWP1-8MMF↗.

Приобрести Yamaha SWP2-10SMF можно в интернет-магазине профессионального оборудования vismedia.ru.
