Сетевой коммутатор Yamaha SWP1-8MMF

В построении отказоустойчивых аудиосетей Dante, особенно на концертных площадках и стадионах, ключевым элементом становится не только сам коммутатор, но и возможность организации резервных оптических линий связи. Yamaha SWP1-8MMF — это управляемый коммутатор уровня L2, который с самого начала проектировался как специализированное устройство для работы с Dante, а не как универсальный ИТ-коммутатор с добавленной поддержкой аудиопротокола. В отличие от младшей модели SWP1-8, где оптические порты доступны только после установки дополнительного модуля, SWP1-8MMF уже в базовой конфигурации оснащён одним портом opticalCON для мультимодового оптоволокна и одним слотом расширения, что позволяет либо сразу использовать оптическую линию, либо добавить второй порт для полного резервирования.

Области применения SWP1-8MMF определяются теми задачами, где требуется не просто передача аудио по сети, а гарантированная стабильность и дальность соединения. На крупных концертных площадках и фестивалях коммутатор устанавливается на сцене и соединяется с FOH-позицией по оптическому кабелю, что снимает ограничения по расстоянию, характерные для медных линий, и обеспечивает гальваническую развязку между зонами с разными потенциалами. В театральных постановках с распределённой сценической инфраструктурой SWP1-8MMF используется для построения магистральных линий между сценическими модулями ввода-вывода и аппаратной, где важны устойчивость к электромагнитным наводкам и защита от случайного отключения. В спортивных аренах и стадионах коммутатор применяется для объединения распределённых Dante-устройств — усилителей, процессоров и сценических боксов — в единую сеть с резервированием, а поддержка RSTP позволяет организовать кольцевую топологию, где обрыв одного кабеля не останавливает передачу данных. В стационарных инсталляциях — конференц-центрах, кампусах, многофункциональных комплексах — SWP1-8MMF используется для прокладки оптических магистралей между зданиями и этажами, где медные кабели ограничены по длине или подвержены помехам. Для прокатных компаний коммутатор ценен тем, что его можно быстро развернуть на любой площадке, а совместимость с консолями Yamaha и другими Dante-устройствами позволяет использовать его в разных проектах без дополнительной настройки.

Ключевая особенность серии SWP1 — ориентация на аудиоинженера, а не на ИТ-специалиста. DIP-переключатель Dante позволяет одним движением привести коммутатор в состояние, оптимальное для работы с Dante: активировать необходимые настройки QoS, IGMP Snooping и других параметров, которые на обычных управляемых коммутаторах требуют ручной конфигурации. Три предустановленных профиля VLAN дают возможность изолировать трафик Dante от трафика управления (StageMix, DM Editor, программное обеспечение усилителей) без углубления в настройки виртуальных сетей, а режим USER позволяет создать собственную конфигурацию. Такая логика работы сокращает время развёртывания сети и снижает риск ошибки, которая может проявиться уже во время шоу.

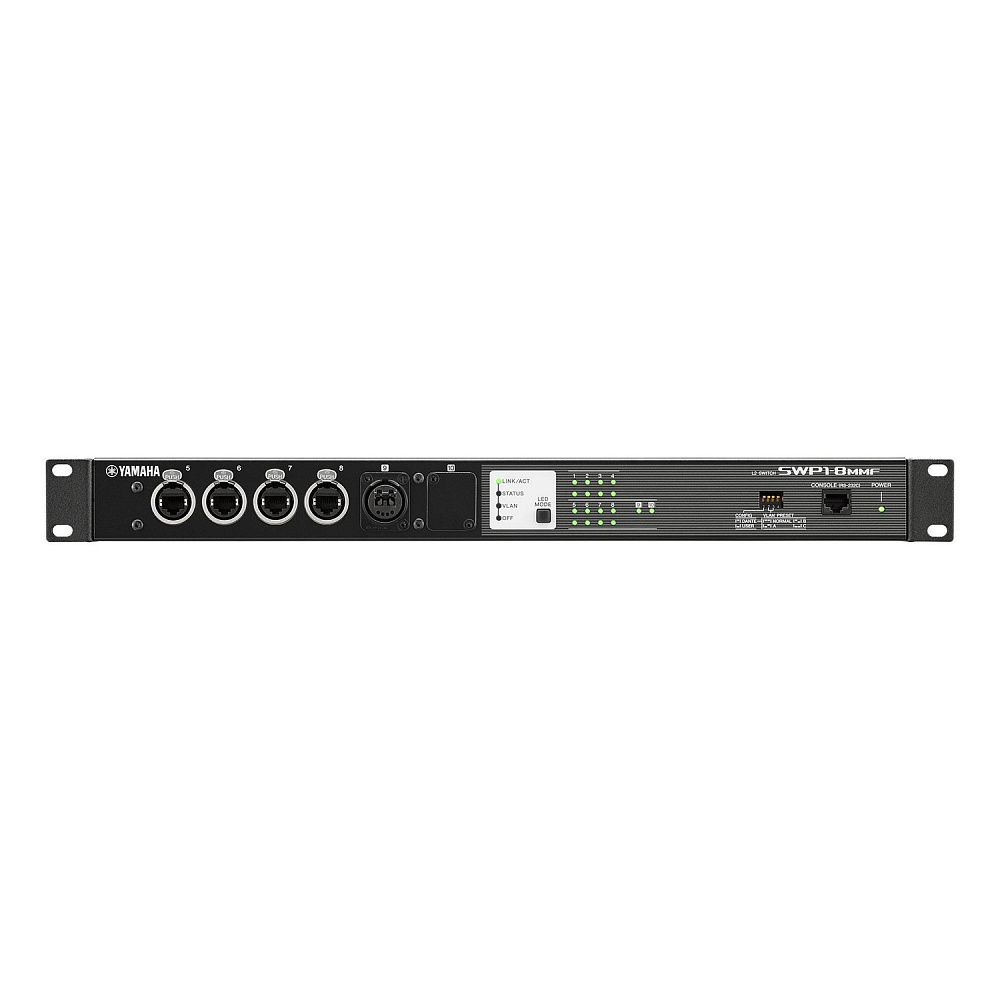

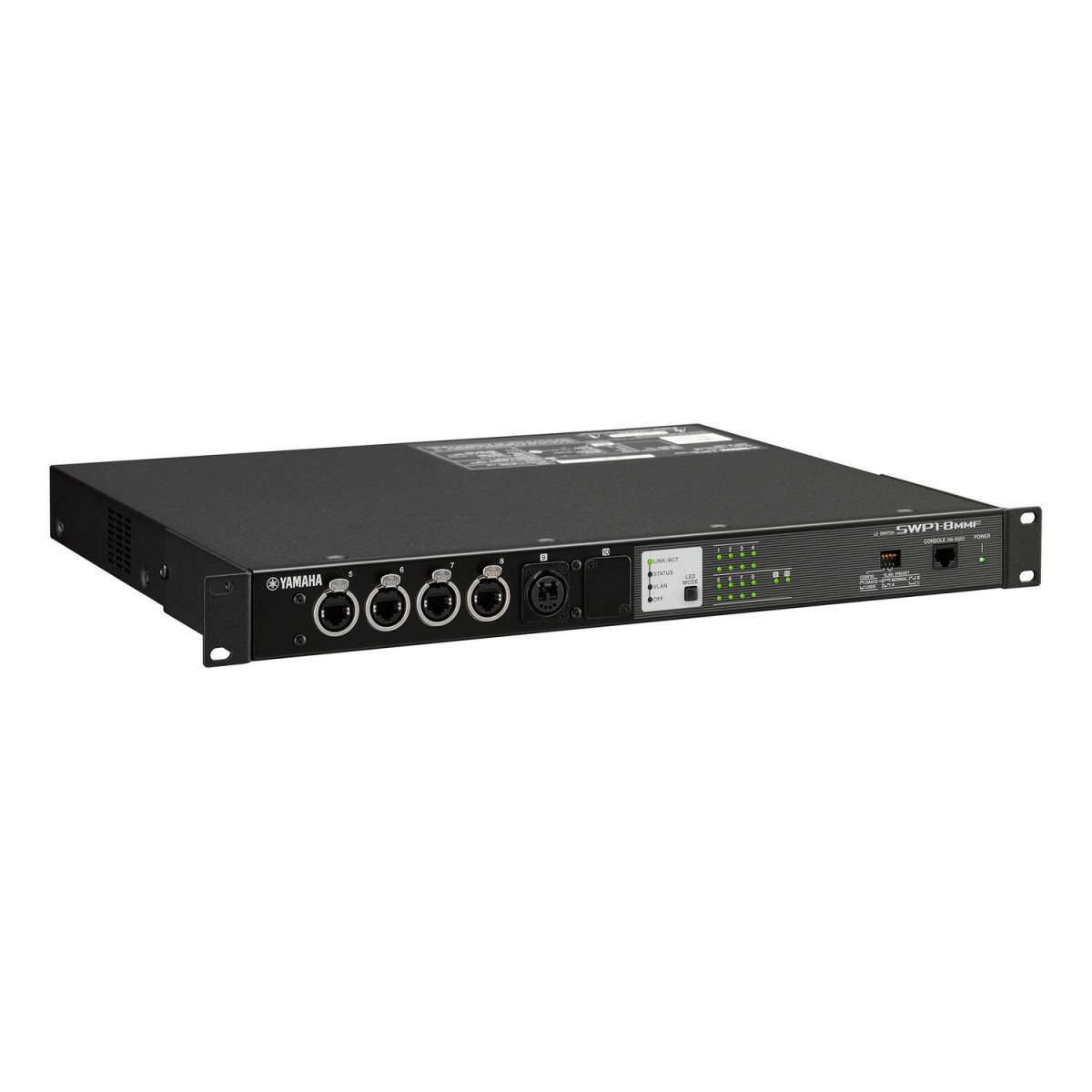

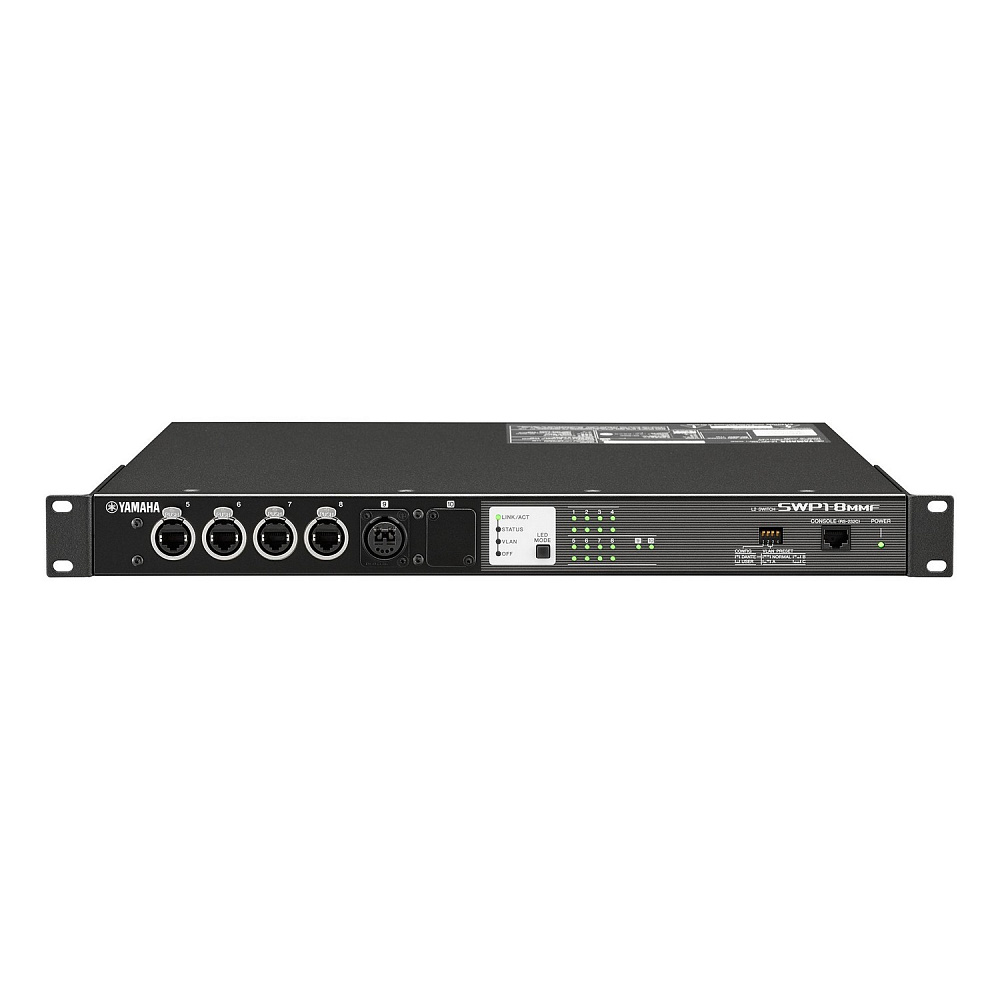

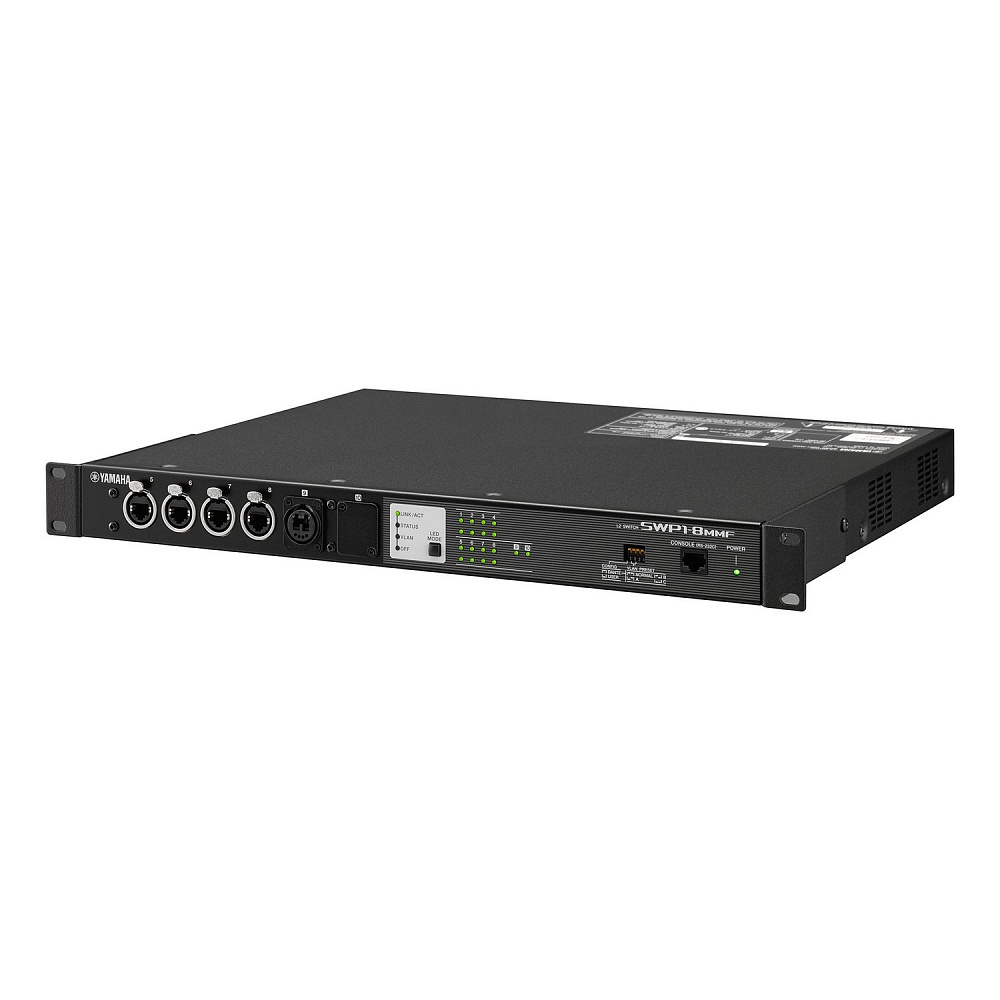

Аппаратная часть SWP1-8MMF включает восемь портов etherCON (четыре на передней панели и четыре на задней) для подключения Dante-устройств по витой паре и один порт opticalCON для мультимодового оптоволокна. Слот расширения позволяет установить модуль MMF-SWP1, который добавляет второй оптический порт и делает возможным резервирование на физическом уровне. Пропускная способность коммутатора составляет 20 Гбит/с, производительность — 15 Mpps, таблица MAC-адресов рассчитана на 16 384 записи. Поддерживаются VLAN (портовая, тегированная IEEE802.1Q и приватная), IGMP Snooping версий 1, 2 и 3, QoS с восемью очередями на порт, агрегация каналов (LACP и статическая), зеркалирование портов, защита от штормов и петель, а также протоколы STP, RSTP и MSTP для резервирования соединений.

Оптический интерфейс SWP1-8MMF рассчитан на передачу данных по мультимодовому волокну на расстояние до 300 метров, что значительно превышает возможности медных кабелей и позволяет размещать коммутаторы на противоположных концах сцены, в разных аппаратных или на разных этажах здания. Разъём opticalCON представляет собой защищённый коннектор с механической фиксацией и пылезащитной крышкой, рассчитанный на условия эксплуатации на сцене, где кабели подвержены случайным рывкам и загрязнению. При использовании модуля MMF-SWP1 и второго оптического кабеля может быть организована кольцевая топология с резервированием, а поддержка RSTP обеспечивает быстрое переключение на резервный путь при обрыве.

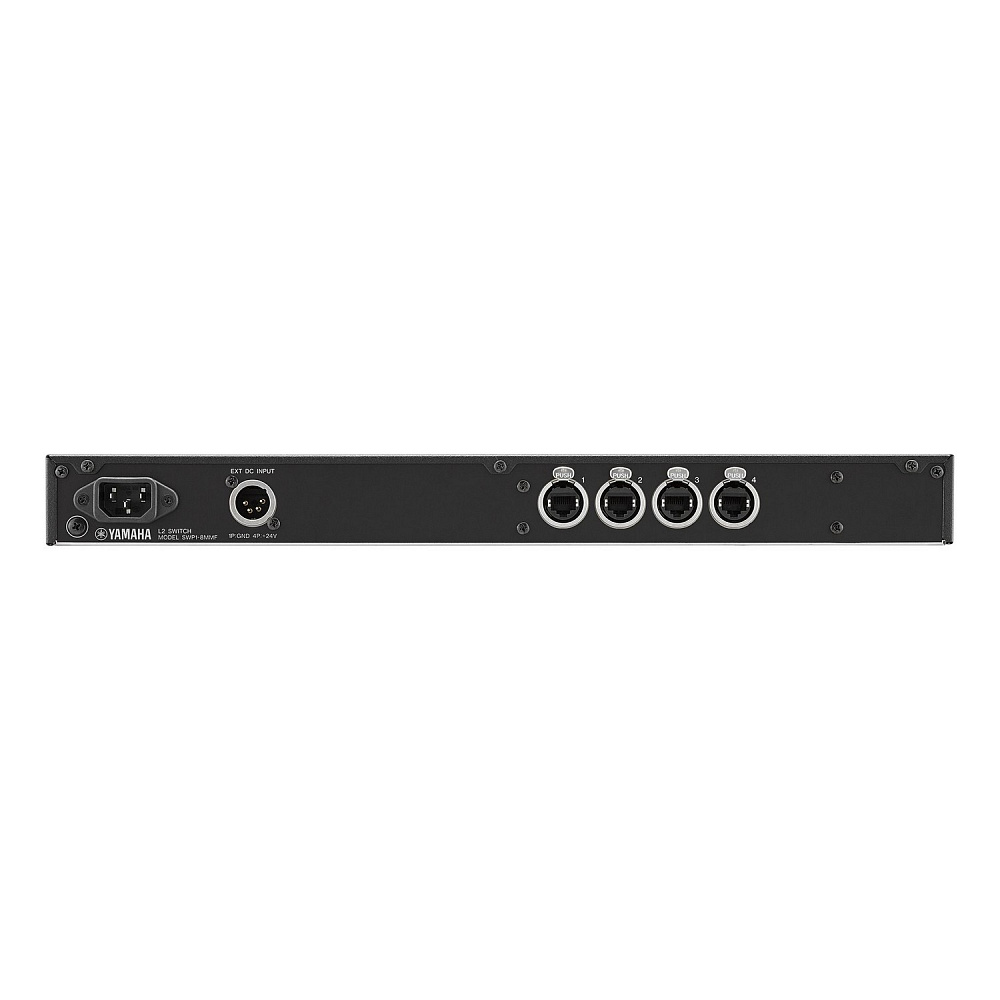

Электропитание SWP1-8MMF организовано с возможностью резервирования. Помимо основного входа AC (100–240 В, 50/60 Гц) с фиксацией V-Lock, предусмотрен разъём EXT DC INPUT (XLR-4-32), к которому можно подключить внешний источник 24 В постоянного тока, например адаптер PA-700. При отказе основного питания коммутатор продолжает работать от резервного источника, что критически важно на живых мероприятиях, где остановка сети недопустима. Потребляемая мощность составляет 11 Вт, тепловыделение — 9,5 ккал/ч, а корпус выполнен из металла и не оснащён вентилятором, что делает коммутатор бесшумным и пригодным для установки в аппаратных и на сценических площадках.

Конструктивно SWP1-8MMF занимает 1U в стандартной рэковой стойке. Габариты составляют 480 × 44 × 362 мм, вес нетто — 4,2 кг. Рабочая температура — от 0 до +40 °C, температура хранения — от −20 до +60 °C. На передней панели расположены индикаторы POWER, SFP и PORT, а кнопка LED MODE позволяет переключать отображение портовых индикаторов между режимами LINK/ACT-SPEED, STATUS и VLAN. Для мониторинга и управления используется программное обеспечение Yamaha LAN Monitor, которое визуализирует топологию сети, состояние портов, загрузку каналов и информацию о подключённых Dante-устройствах, а также позволяет запустить Dante Controller одним щелчком.

SWP1-8MMF полностью совместим с оборудованием и программным обеспечением экосистемы Dante. Для резервирования питания используется адаптер Yamaha PA-700↗, для добавления второго оптического порта — модуль Yamaha MMF-SWP1↗, а для мониторинга сети — программное обеспечение Yamaha LAN Monitor↗. Коммутатор совместим с цифровыми консолями Yamaha серий CL, QL, DM7, DM5 и DM3 (DM3 — при наличии Dante), сценическими боксами Tio1608-D2↗ и Rio3224-D3↗, а также с процессорами DME7↗ и DME5↗. Для проектов, где оптические линии не требуются, в линейке предусмотрен коммутатор SWP1-8↗ без оптического порта, а для объектов с большим количеством подключений — SWP1-16MMF↗ с 12 портами etherCON и 4 портами RJ45.
