Коммутатор Yamaha RY16-AE

В профессиональном звукоусилении финальное звено тракта часто остаётся недооценённым. Микрофоны, предусилители и обработка могут быть безупречными, но если цифро-аналоговое преобразование на выходе вносит окраску или теряет детали, вся предыдущая работа сводится на нет. Yamaha RY16-AE — это 16-канальная плата цифрового ввода-вывода AES/EBU для рэковых модулей серии RPio, которая является частью флагманской микшерной системы RIVAGE PM. Она не просто добавляет цифровые порты — она обеспечивает эталонное качество преобразования и гибкую интеграцию с внешним цифровым оборудованием, необходимую для самых требовательных задач живых выступлений, вещания и студийной работы.

Области применения RY16-AE определяются задачами, где качество цифрового интерфейса имеет критическое значение. На крупных концертных площадках и фестивалях плата устанавливается в сценические рэки RPio622 или RPio222 и обеспечивает цифровое подключение к усилителям, системам обработки и внешним цифровым консолям, сохраняя чистоту сигнала на протяжении всего тракта. В театральных постановках с распределённой звуковой инфраструктурой RY16-AE используется для интеграции с цифровыми системами оповещения, многоканальными рекордерами и внешними процессорами, где важна синхронность и отсутствие наводок. В трансляционных комплексах и студиях плата применяется для подачи сигнала на вещательные линии, цифровые рекордеры и рабочие станции, поддерживая частоту дискретизации до 96 кГц. В концертных залах и филармониях RY16-AE позволяет подключать цифровые микшеры и процессоры сторонних производителей, сохраняя прозрачность и динамический диапазон. В многофункциональных залах и конференц-центрах плата обеспечивает гибкую маршрутизацию цифровых сигналов между зонами и удалёнными системами. Для прокатных компаний RY16-AE ценна тем, что расширяет цифровые возможности уже имеющихся рэков RPio, а её компактность и надёжность упрощают транспортировку и установку.

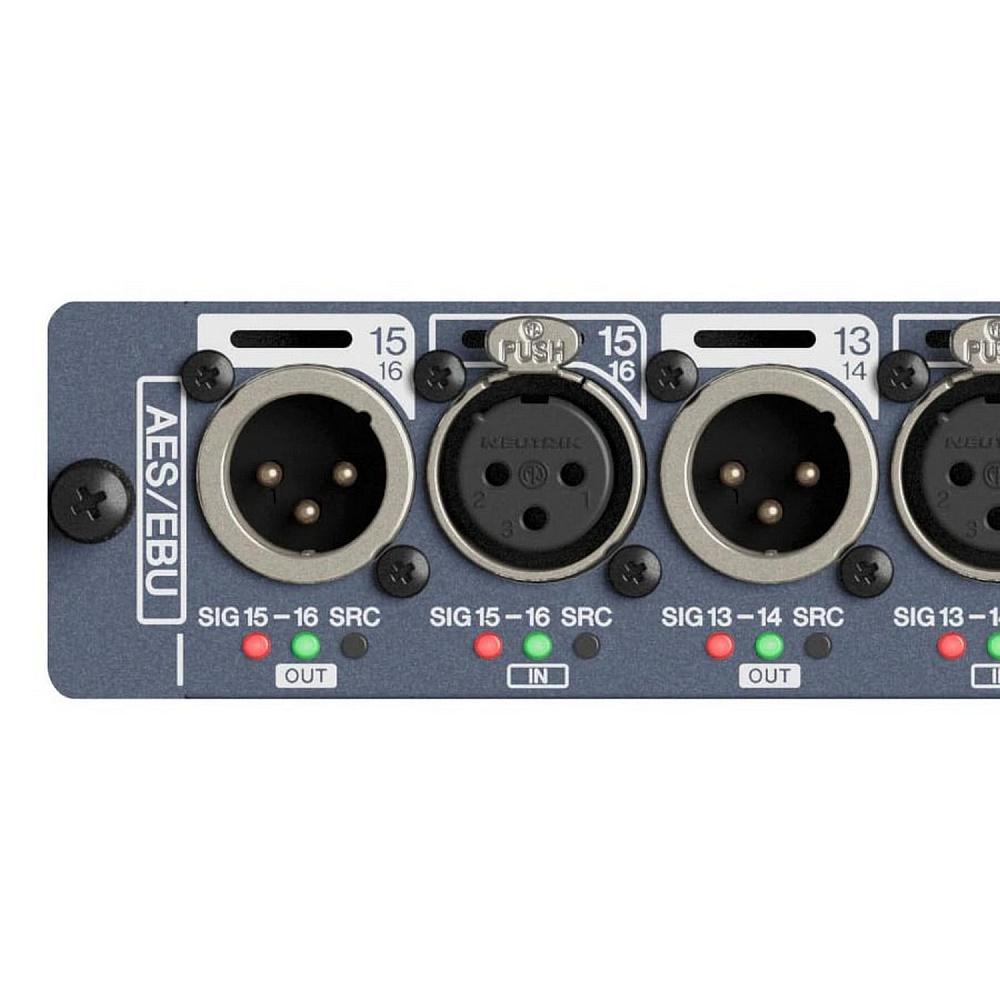

Ключевая особенность RY16-AE — встроенные преобразователи частоты дискретизации (SRC) на всех 16 входах и 16 выходах. Это означает, что плата может принимать и передавать цифровые сигналы с частотой, отличной от частоты системы, без внешних конвертеров. Инженер может выбрать в качестве источника тактового сигнала для SRC либо внутренний клок системы, либо клок, приходящий на один из входов AES/EBU. Такая гибкость критически важна при интеграции с оборудованием, работающим на разных частотах, — например, с вещательными системами, студийными рекордерами или цифровыми консолями других производителей. Включение SRC отображается жёлтым светодиодом на передней панели, а уровень сигнала — зелёным индикатором при превышении −40 dBFS.

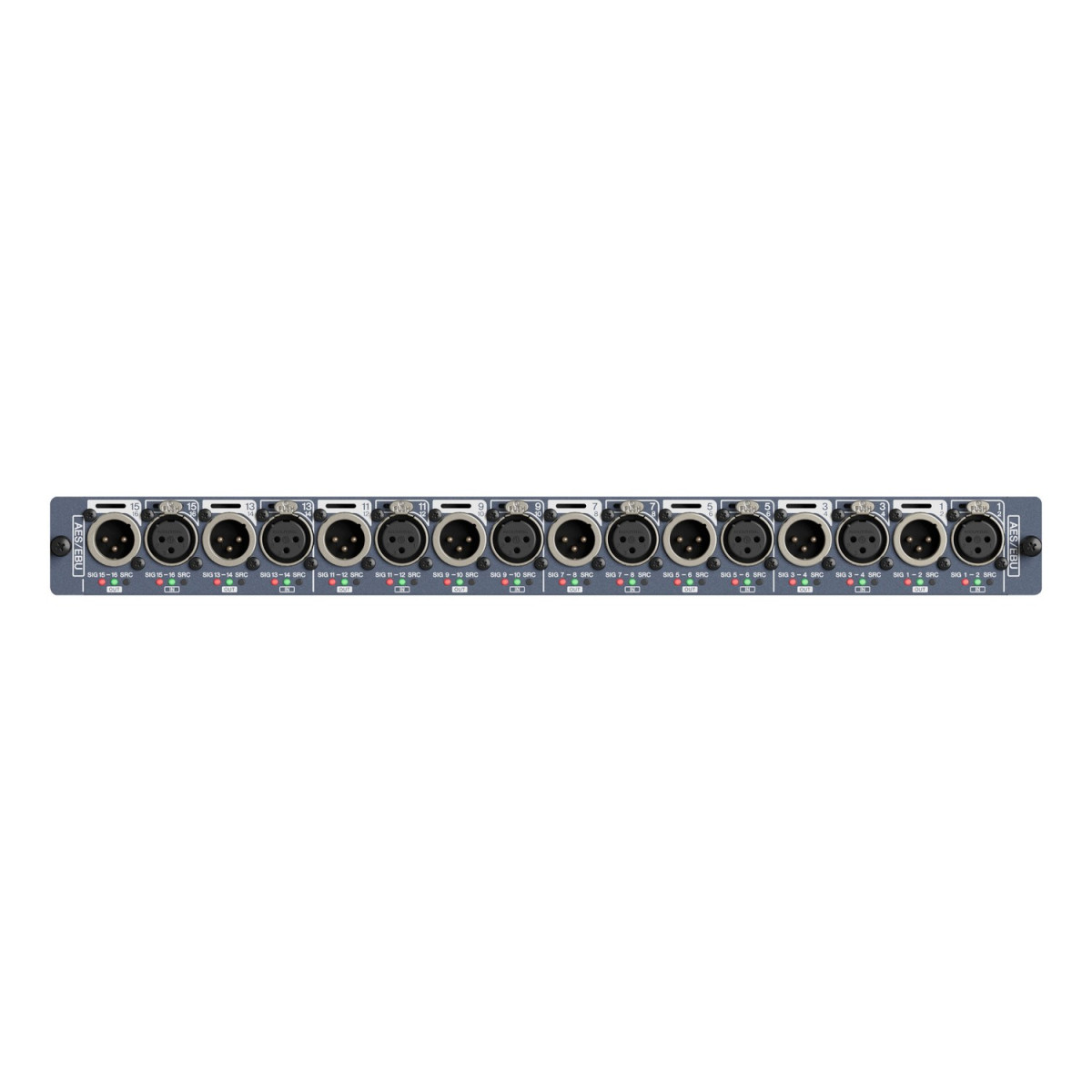

Плата поддерживает частоту дискретизации 44,1, 48, 88,2 и 96 кГц и использует 24-битное преобразование, что соответствует стандартам профессионального аудио. Все 16 входов и 16 выходов оснащены балансными разъёмами XLR: входы — XLR-3-31 ( female ), выходы — XLR-3-32 ( male ). RY16-AE устанавливается в слот расширения RY рэковых модулей RPio622 и RPio222 и передаёт сигнал в систему по протоколу TWINLANe — запатентованной сетевой технологии Yamaha с низкой задержкой и высокой отказоустойчивостью. Плата не требует отдельного питания: она получает энергию от рэкового модуля через слот расширения.

Конструктивно RY16-AE выполнена в компактном форм-факторе, характерном для плат серии RY. Габариты составляют 405 × 42 × 258 мм, а вес — 1,4 кг, что делает её лёгкой для установки и обслуживания. Плата рассчитана на непрерывную работу в составе профессиональных систем и соответствует требованиям по рабочей температуре и условиям хранения, предъявляемым к оборудованию RIVAGE PM. Установка выполняется в авторизованном сервисном центре или квалифицированным специалистом, поскольку требует доступа к внутренним компонентам рэкового модуля.

RY16-AE полностью совместима с рэковыми модулями Yamaha RPio622↗ и RPio222↗, которые являются частью микшерных систем RIVAGE PM10↗ и других консолей серии RIVAGE PM. Для расширения аналоговой входной части используются платы RY16-ML-SILK↗ (16 микрофонных/линейных входов с обработкой SILK), а для аналоговых выходов — RY16-DA↗ (16 аналоговых выходов с переключаемым уровнем). Для распределённых систем с Dante-интеграцией используются карты HY144-D↗ и HY144-D-SRC↗.
