Сетевой коммутатор Yamaha SWP2-10MMF

В современном профессиональном звуке и инсталляциях сеть давно стала таким же неотъемлемым элементом тракта, как микрофонные предусилители или акустические системы. Когда на одной площадке одновременно работают десятки Dante-устройств, а частота дискретизации поднимается до 96 кГц, требования к коммутационному оборудованию выходят далеко за пределы «просто работает». Yamaha SWP2-10MMF — это управляемый коммутатор уровня L2, который создавался не как универсальное ИТ-решение с добавленной поддержкой аудиопротокола, а как специализированный инструмент для сетей Dante. Он сочетает десять портов etherCON для медных подключений и два порта opticalCON для многомодового оптоволокна с пропускной способностью до 10 Гбит/с, что обеспечивает запас производительности даже для сетей с частотой дискретизации 96 кГц.

Области применения SWP2-10MMF охватывают широкий спектр задач, где стабильность сети имеет критическое значение. На крупных концертных площадках и фестивалях коммутатор устанавливается на сцене или за кулисами и соединяется с FOH-позицией по оптическому кабелю, что снимает ограничения по расстоянию, характерные для медных линий, и обеспечивает гальваническую развязку между зонами с разными потенциалами. В театральных постановках с распределённой сценической инфраструктурой SWP2-10MMF используется для построения магистральных линий между сценическими модулями ввода-вывода и аппаратной, где важны устойчивость к электромагнитным наводкам и защита от случайного отключения. В спортивных аренах и стадионах коммутатор применяется для объединения распределённых Dante-устройств — усилителей, процессоров и сценических боксов — в единую сеть с резервированием, а поддержка RSTP и MSTP позволяет организовать кольцевую топологию, где обрыв одного кабеля не останавливает передачу данных. В стационарных инсталляциях — конференц-центрах, кампусах, многофункциональных комплексах — SWP2-10MMF используется для прокладки оптических магистралей между зданиями и этажами, где медные кабели ограничены по длине или подвержены помехам. Для прокатных компаний коммутатор ценен тем, что его можно быстро развернуть на любой площадке, а совместимость с консолями Yamaha и другими Dante-устройствами позволяет использовать его в разных проектах без дополнительной настройки.

Ключевая особенность серии SWP2 — ориентация на аудиоинженера, а не на ИТ-специалиста. DIP-переключатель Dante позволяет одним движением привести коммутатор в состояние, оптимальное для работы с Dante: активировать необходимые настройки QoS, IGMP Snooping и других параметров, которые на обычных управляемых коммутаторах требуют ручной конфигурации. Три предустановленных профиля VLAN дают возможность изолировать трафик Dante от трафика управления (StageMix, DM Editor, программное обеспечение усилителей) без углубления в настройки виртуальных сетей, а режим USER позволяет создать собственную конфигурацию. Такая логика работы сокращает время развёртывания сети и снижает риск ошибки, которая может проявиться уже во время шоу.

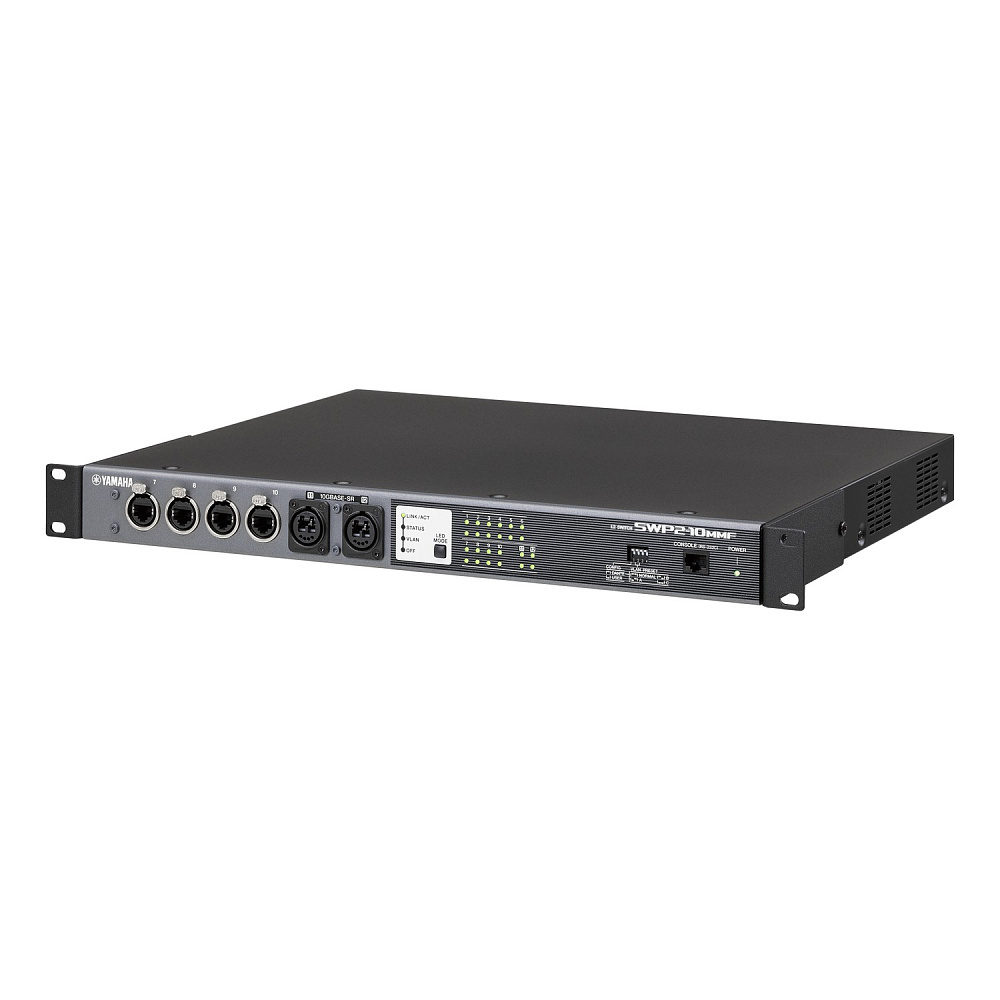

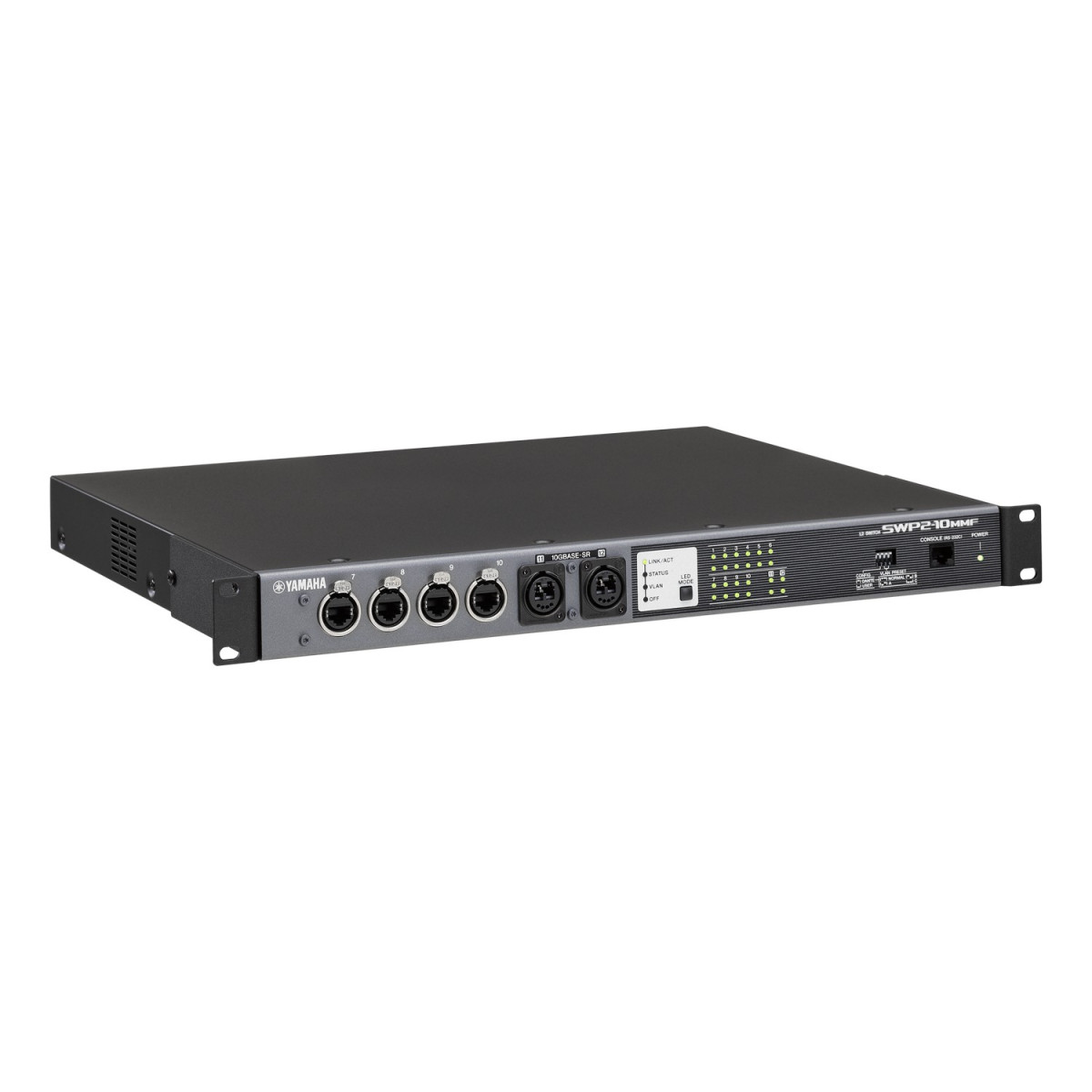

Аппаратная часть SWP2-10MMF включает десять портов etherCON (четыре на передней панели и шесть на задней) для подключения Dante-устройств по витой паре и два порта opticalCON для многомодового оптоволокна. Оптические порты поддерживают стандарт 10GBASE-SR и рассчитаны на передачу данных на расстояние до 300 метров по кабелю типа GI с диаметром сердцевины/оболочки приблизительно 50/125 мкм. Пропускная способность коммутатора составляет 20 Гбит/с, а производительность — 15 Mpps, что с запасом покрывает потребности сетей Dante даже при 96 кГц. Поддерживаются VLAN (портовая, тегированная IEEE802.1Q и приватная), IGMP Snooping версий 1, 2 и 3, QoS с восемью очередями на порт, агрегация каналов (LACP и статическая), зеркалирование портов, защита от штормов и петель, а также протоколы STP, RSTP и MSTP для резервирования соединений.

Оптический интерфейс SWP2-10MMF рассчитан на передачу данных по мультимодовому волокну на расстояние до 300 метров, что значительно превышает возможности медных кабелей и позволяет размещать коммутаторы на противоположных концах сцены, в разных аппаратных или на разных этажах здания. Разъём opticalCON представляет собой защищённый коннектор с механической фиксацией и пылезащитной крышкой, рассчитанный на условия эксплуатации на сцене, где кабели подвержены случайным рывкам и загрязнению. При использовании двух коммутаторов SWP2-10MMF можно организовать кольцевую топологию с резервированием, а поддержка MSTP обеспечивает быстрое переключение на резервный путь при обрыве. В отличие от младшей модели SWP1-8MMF, где для добавления второго оптического порта требовался отдельный модуль расширения, SWP2-10MMF уже в базовой конфигурации оснащён двумя оптическими портами, что делает его готовым к резервированию «из коробки».

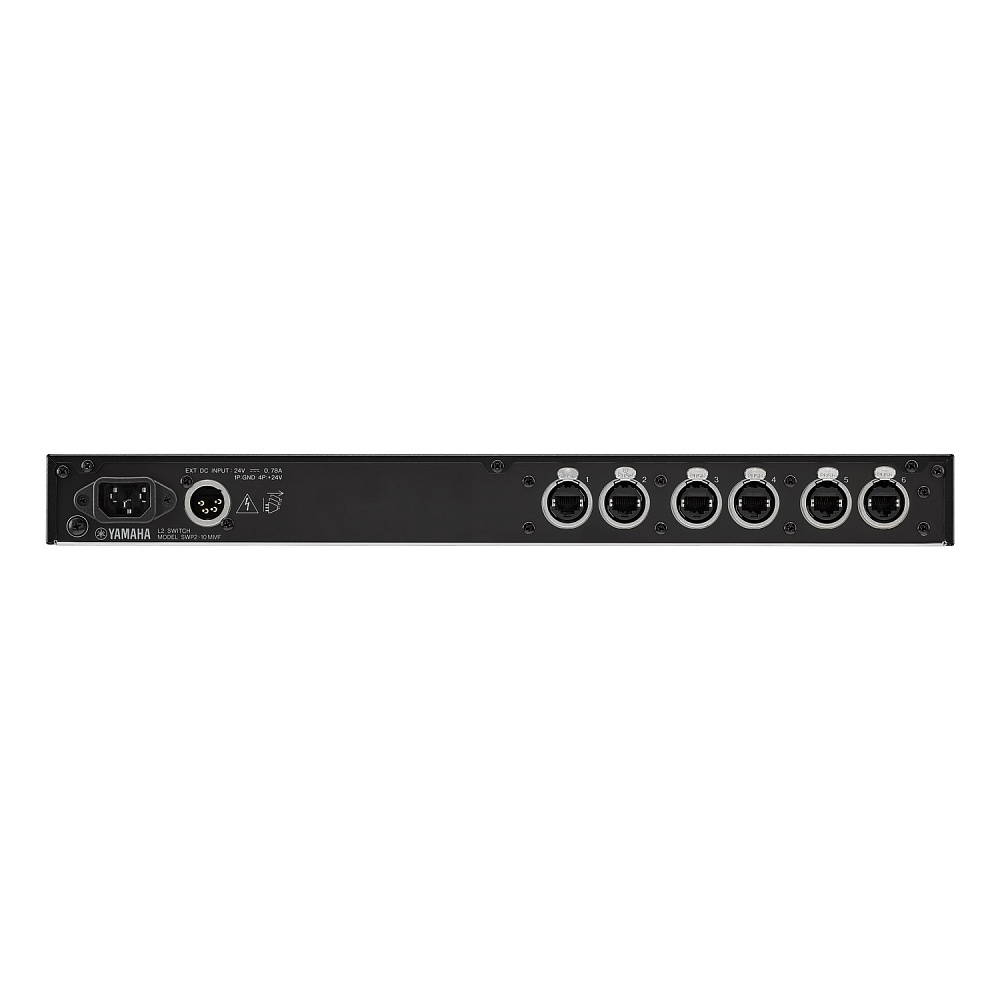

Электропитание SWP2-10MMF организовано с возможностью резервирования. Помимо основного входа AC (100–240 В, 50/60 Гц) с фиксацией V-Lock, предусмотрен разъём EXT DC INPUT (XLR-4-32), к которому можно подключить внешний источник 24 В постоянного тока, например адаптер PA-700. При отказе основного питания коммутатор продолжает работать от резервного источника, что критически важно на живых мероприятиях, где остановка сети недопустима. Потребляемая мощность составляет 21 Вт, тепловыделение — 18,5 ккал/ч, а корпус выполнен из металла и не оснащён вентилятором, что делает коммутатор бесшумным и пригодным для установки в аппаратных и на сценических площадках.

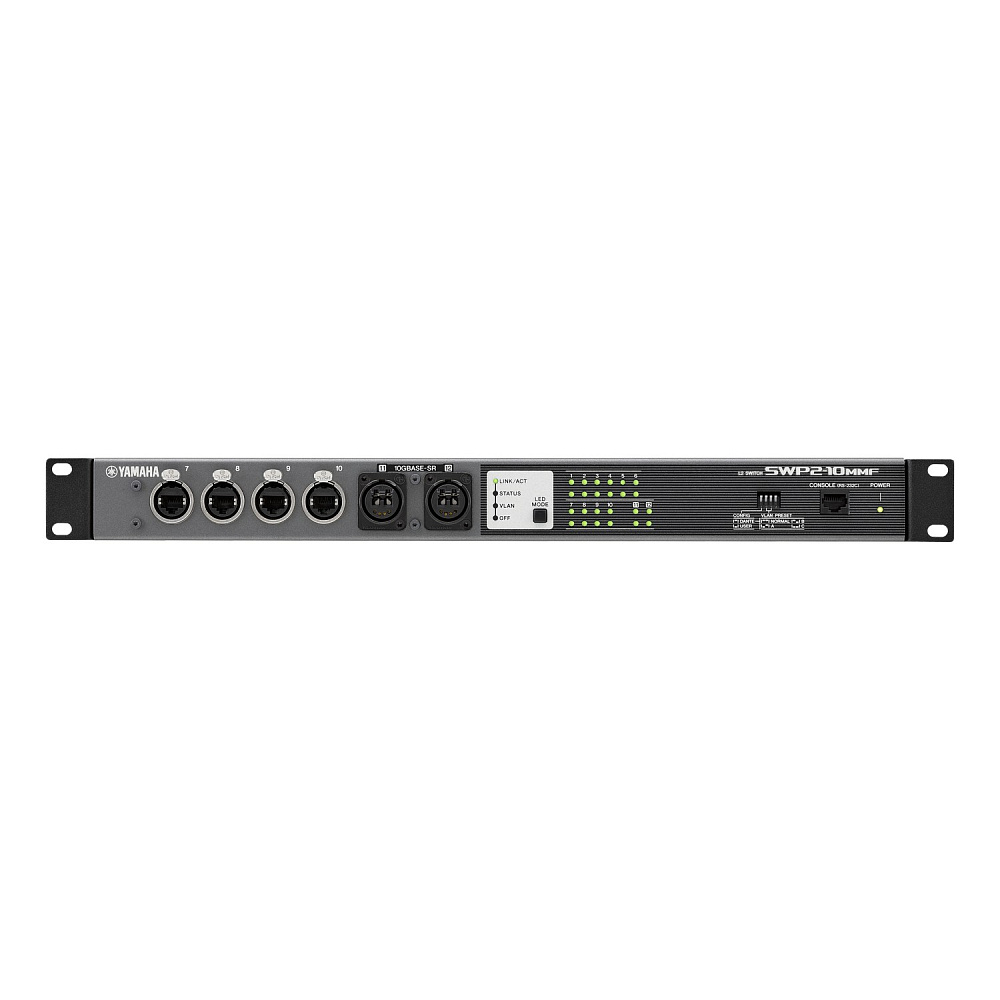

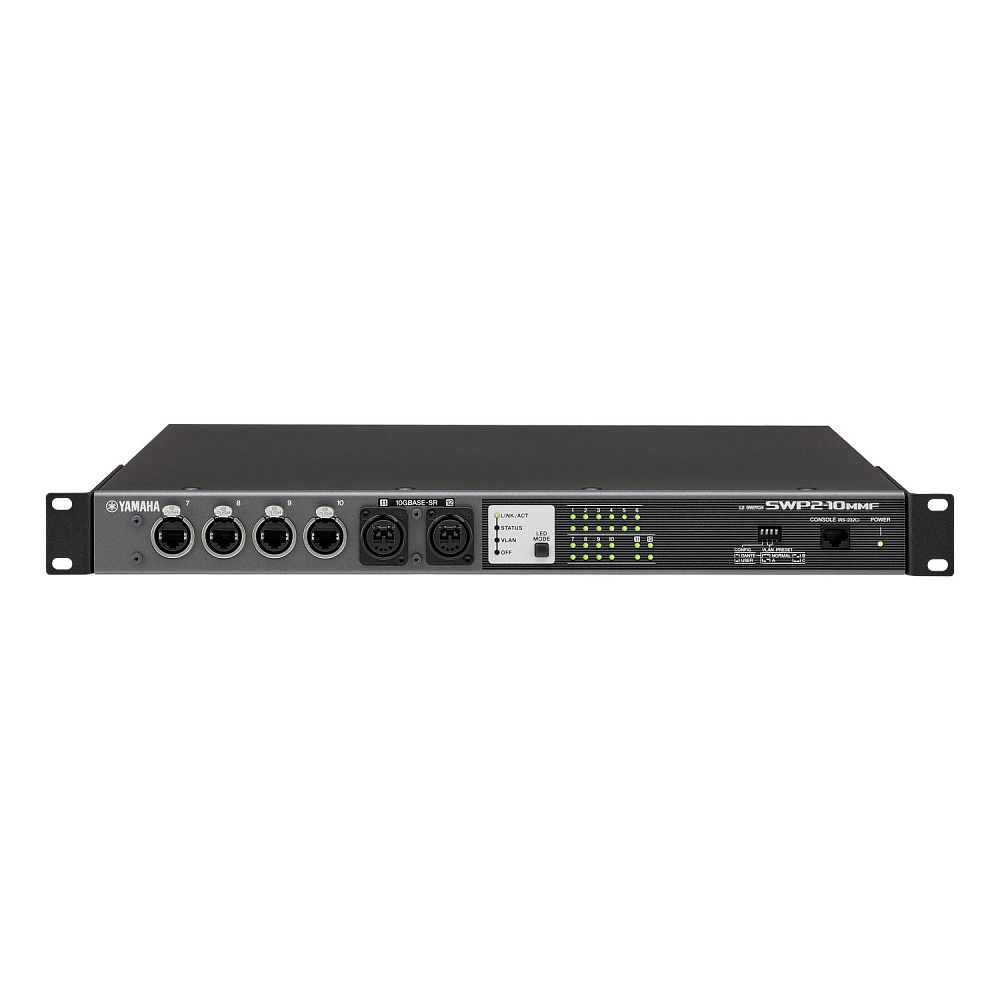

Конструктивно SWP2-10MMF занимает 1U в стандартной рэковой стойке. Габариты составляют 480 × 44 × 362 мм, вес нетто — 4,5 кг. Рабочая температура — от 0 до +40 °C, температура хранения — от −20 до +60 °C. На передней панели расположены индикаторы POWER, LED MODE и портовые индикаторы, а кнопка LED MODE позволяет переключать отображение между режимами LINK/ACT-SPEED, STATUS и VLAN. Для мониторинга и управления используется программное обеспечение Yamaha LAN Monitor, которое визуализирует топологию сети, состояние портов, загрузку каналов и информацию о подключённых Dante-устройствах, а также позволяет запустить Dante Controller одним щелчком. Встроенный сервер RADIUS дополняет функции VLAN и позволяет организовать аутентификацию устройств при доступе к сети, что особенно важно для крупных инсталляций с несколькими коммутаторами.

SWP2-10MMF полностью совместим с оборудованием и программным обеспечением экосистемы Dante. Коммутатор напрямую совместим с разъёмами etherCON на консолях Yamaha CL↗ и QL↗, а также с консолями DM7↗ и DM3↗ (DM3 — при наличии Dante). Для расширения аналогового ввода-вывода используются сценические боксы Rio3224-D3↗ и Tio1608-D2↗, а для обработки сигналов — процессоры DME7↗ и DME5↗. Для резервирования питания используется адаптер Yamaha PA-700↗, а для мониторинга сети — программное обеспечение Yamaha LAN Monitor↗. Для проектов, где достаточно медных подключений и не требуется 10-гигабитный аплинк, в линейке предусмотрен коммутатор SWP1-8↗, а для задач с меньшим количеством портов и оптикой — SWP1-8MMF↗.
