Контроллер управления питанием DSPPA MAG-2123S (1U)

Создание надежной системы звукофикации и оповещения на объекте требует не только качественного основного оборудования, но и эффективного управления электропитанием. Правильная последовательность включения и выключения усилителей, коммутаторов и другого оборудования не только продлевает срок службы аппаратуры, но и предотвращает опасные броски тока, способные вывести из строя дорогостоящие компоненты. DSPPA MAG-2123S (1U) — это профессиональный 8-канальный контроллер управления питанием, разработанный для последовательного включения и выключения оборудования в составе систем оповещения, музыкальной трансляции и других ответственных аудиокомплексов. Устройство обеспечивает автоматическое или ручное управление электропитанием, что делает его незаменимым элементом для мультимедийных классов, конференц-залов, многофункциональных залов, центров мониторинга и других объектов с разветвленной инфраструктурой.

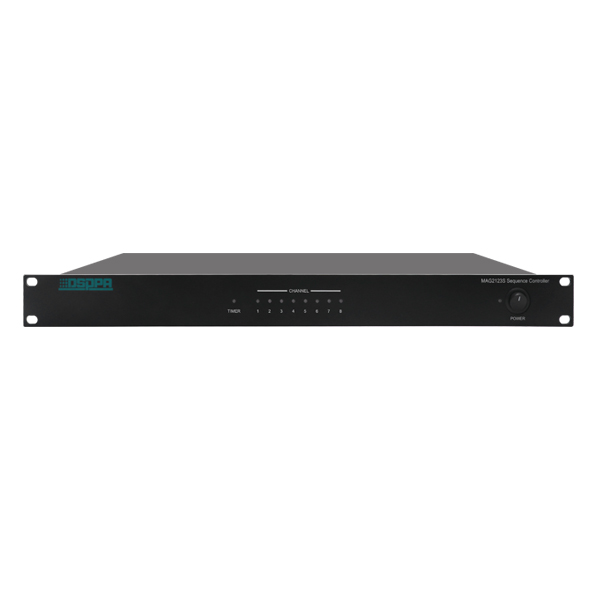

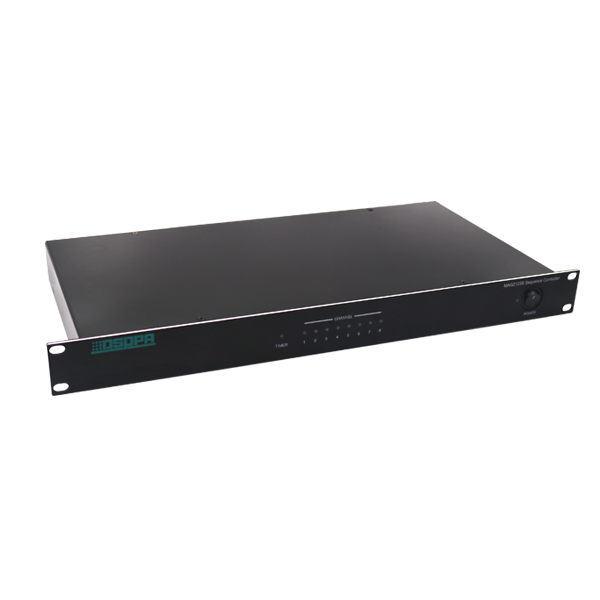

Конструктивно MAG-2123S (1U) выполнен в виде компактного стоечного блока высотой всего 1U, предназначенного для монтажа в стандартную 19-дюймовую стойку. Габаритные размеры устройства составляют 484 × 225 × 44 мм, а вес нетто — 4,4 кг. Благодаря минимальной высоте, контроллер занимает минимум места в стойке, что особенно важно при плотной компоновке оборудования. Корпус имеет матовое черное покрытие и оснащен удобной передней панелью с органами управления и индикации. На передней панели расположены выключатель питания с индикатором, а также светодиодные индикаторы состояния включения/выключения каждого из восьми каналов. Такая индикация позволяет оператору мгновенно оценить состояние блока и контролировать последовательность включения оборудования. Включение и выключение всех каналов может быть реализовано одним нажатием кнопки на панели.

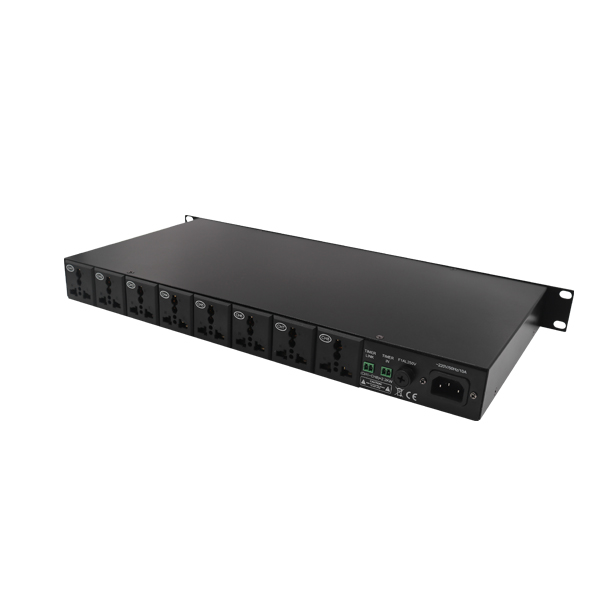

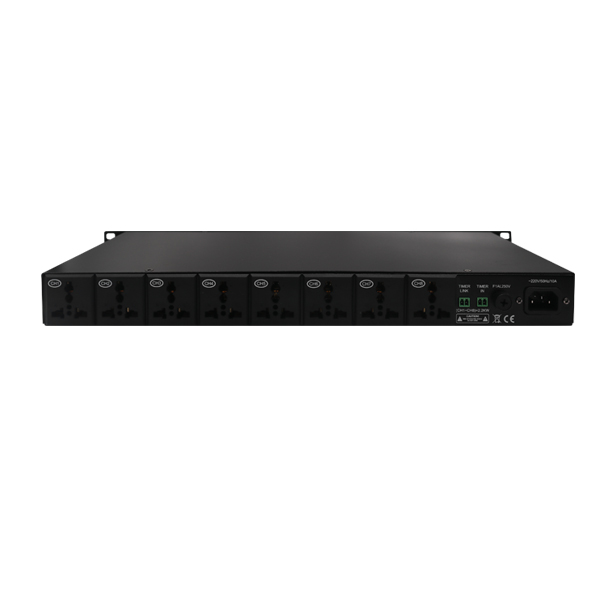

Основу функциональности MAG-2123S (1U) составляет система коммутации электропитания на 8 каналов с универсальными розетками, которые поддерживают различные типы трехполюсных вилок: китайского, американского и европейского стандартов. Такая универсальность делает контроллер совместимым с оборудованием разных производителей и eliminates необходимость в переходниках. Максимальная нагрузка на один канал составляет 10 А, а общая входная токовая нагрузка также ограничена 10 А. При включении блока происходит автоматическое последовательное включение каналов с интервалом около 0,5 секунды. Такая задержка необходима для предотвращения одновременного пуска мощных потребителей, что снижает пусковые токи и нагрузку на электросеть. При выключении порядок действий обратный: оборудование отключается последовательно, что защищает аппаратуру от опасных переходных процессов.

Управление MAG-2123S (1U) может осуществляться двумя способами. Помимо ручного последовательного запуска с передней панели, устройство поддерживает автоматическое включение по внешнему сигналу короткого замыкания (сухой контакт). Это позволяет интегрировать контроллер в системы автоматики и управлять питанием всего аудиокомплекса централизованно. Контроллер работает от сети переменного тока 110–240 В с частотой 50 Гц, что делает его совместимым с различными системами электропитания. Потребляемая мощность самого устройства минимальна, поскольку основная энергия передается транзитом на подключенное оборудование.

Особое внимание в MAG-2123S (1U) уделено безопасности и надежности. Все выходные розетки оснащены защитой от перегрузки, а конструкция устройства предусматривает эффективный отвод тепла. Контроллер способен работать в широком диапазоне температур и не требует специального обслуживания. Благодаря продуманной схеме коммутации, устройство не только защищает оборудование от опасных бросков тока, но и продлевает срок службы подключенных устройств, обеспечивая их правильный запуск и остановку. Последовательное включение «спереди назад» и выключение «сзади вперед» — это классическая логика работы профессиональных аудиосистем, которая предотвращает появление щелчков и хлопков в громкоговорителях.

Функциональные возможности MAG-2123S (1U) выходят за рамки простого распределения питания. Устройство позволяет создавать сложные сценарии управления электропитанием, синхронизируя работу различных компонентов системы. Контроллер широко применяется в мультимедийных классах, многофункциональных залах, конференц-залах, системах проекционного монтажа, видеоконференцсвязи, центрах мониторинга, системах управления зданием, а также в центрах управления и команд. Благодаря универсальным розеткам и компактным размерам, MAG-2123S (1U) легко интегрируется в существующую инфраструктуру и становится надежным элементом системы управления питанием.

Применение DSPPA MAG-2123S (1U) особенно актуально на объектах, где требуется централизованное управление электропитанием аудиооборудования. Блок устанавливается в стойку вместе с усилителями и другим оборудованием системы оповещения, обеспечивая их последовательное включение и выключение. Благодаря восьми независимым каналам, одно устройство способно запитать несколько усилителей или других потребителей, что снижает затраты на оборудование и упрощает монтаж. Наличие индикации состояния каждого канала и возможности автоматического запуска делают эксплуатацию блока удобной и контролируемой.

Для построения полноценной системы управления питанием блок MAG-2123S (1U) работает в связке с усилителями мощности DSPPA, например, DSPPA MAG-6806↗, а также с блоками управления и коммутации, такими как DSPPA MAG-6182↗. Для систем аварийного оповещения блок может использоваться совместно с оборудованием серии PAVA, например, с блоком управления DSPPA PAVA8500↗. Все компоненты объединяются в единую систему, гарантируя надежную и безопасную работу оборудования даже в самых сложных условиях эксплуатации.

Приобрести DSPPA MAG-2123S (1U) и другие компоненты систем управления питанием и оповещения вы можете в интернет-магазине профессионального оборудования vismedia.ru.
