Блок электропитания системы DSPPA MAG-2123S

Создание надежной системы звукофикации и оповещения на крупном объекте требует не только качественного основного оборудования, но и эффективного управления электропитанием. Правильная последовательность включения и выключения усилителей, коммутаторов и другого оборудования не только продлевает срок службы аппаратуры, но и предотвращает опасные броски тока, способные вывести из строя дорогостоящие компоненты. DSPPA MAG-2123S — это профессиональный контроллер управления питанием, разработанный для последовательного включения и выключения до десяти устройств в составе систем оповещения, музыкальной трансляции и других ответственных аудиокомплексов. Устройство обеспечивает автоматическое или ручное управление электропитанием, что делает его незаменимым элементом для торговых центров, офисных зданий, аэропортов, вокзалов, спортивных комплексов и других объектов с разветвленной инфраструктурой.

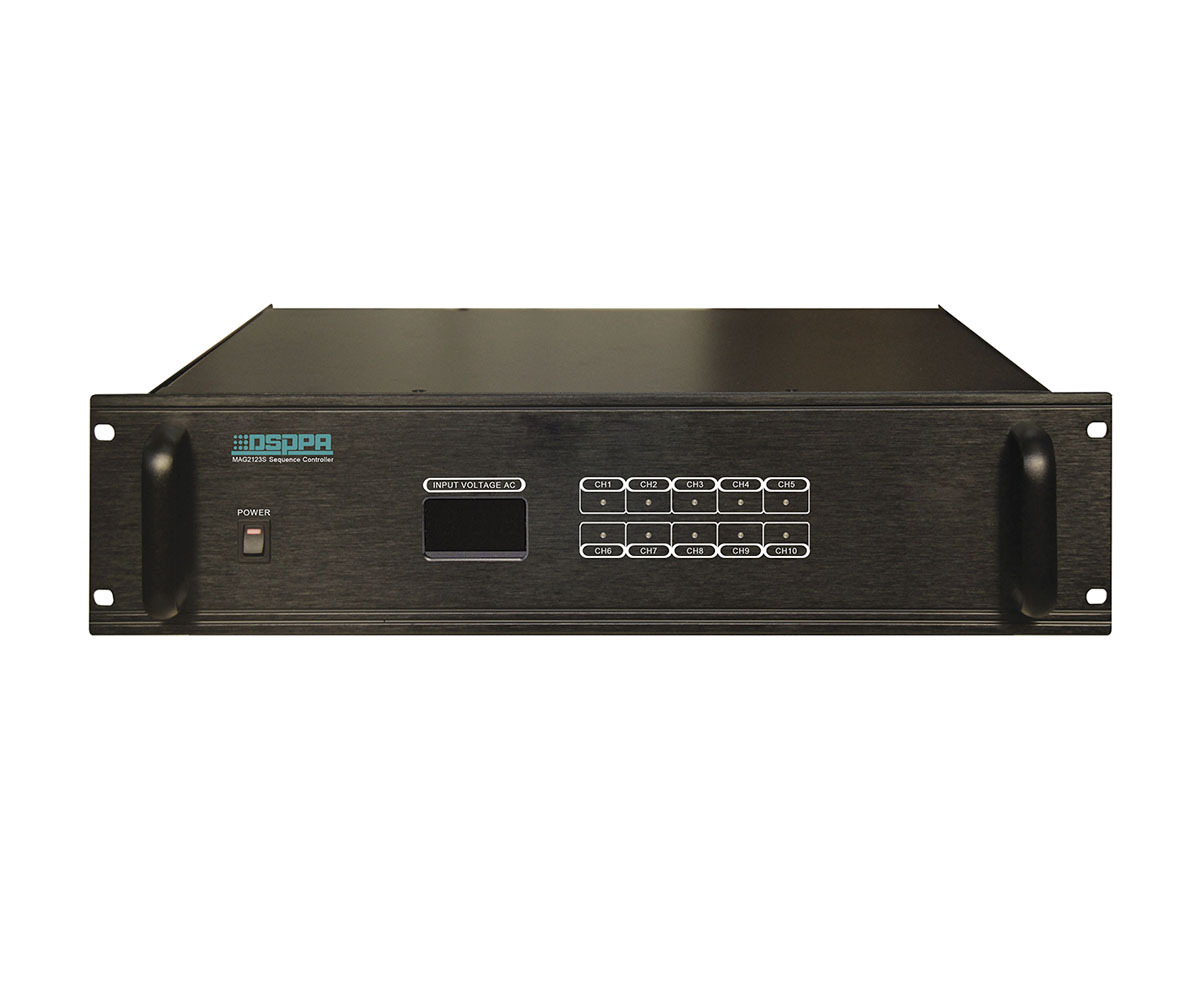

Конструктивно MAG-2123S выполнен в виде стоечного блока высотой 3U, предназначенного для монтажа в стандартную 19-дюймовую стойку. Габаритные размеры устройства составляют 485 × 132 × 350 мм, а вес нетто — 6,8 кг. Корпус имеет матовое черное покрытие и оснащен удобной передней панелью с органами управления и индикации. На передней панели расположены выключатель питания с индикатором, цифровой индикатор напряжения в сети, а также светодиодные индикаторы активных каналов питания с первого по десятый. Такая индикация позволяет оператору мгновенно оценить состояние блока и контролировать последовательность включения оборудования. Десятый канал является неотключаемым: индикатор наличия питания на нем загорается при подаче электропитания на блок и не зависит от выключателя на передней панели, что позволяет использовать этот канал для питания устройств, которые должны работать постоянно.

Основу функциональности MAG-2123S составляет система коммутации электропитания на 10 каналов с возможностью как автоматического, так и ручного управления. При включении блока с помощью выключателя на передней панели происходит автоматическое последовательное включение каналов питания с 1 по 9 с интервалом 0,4–0,5 секунды. Такая задержка необходима для предотвращения одновременного пуска мощных потребителей, что снижает пусковые токи и нагрузку на электросеть. Суммарная нагрузка на выходные разъемы составляет 220 В при токе до 40 А, а максимальная нагрузка на один выход — 10 А. Общая мощность, которую способен коммутировать контроллер, достигает 7,5 кВА, что позволяет подключать к нему усилители мощности, коммутаторы, блоки управления и другие устройства системы оповещения.

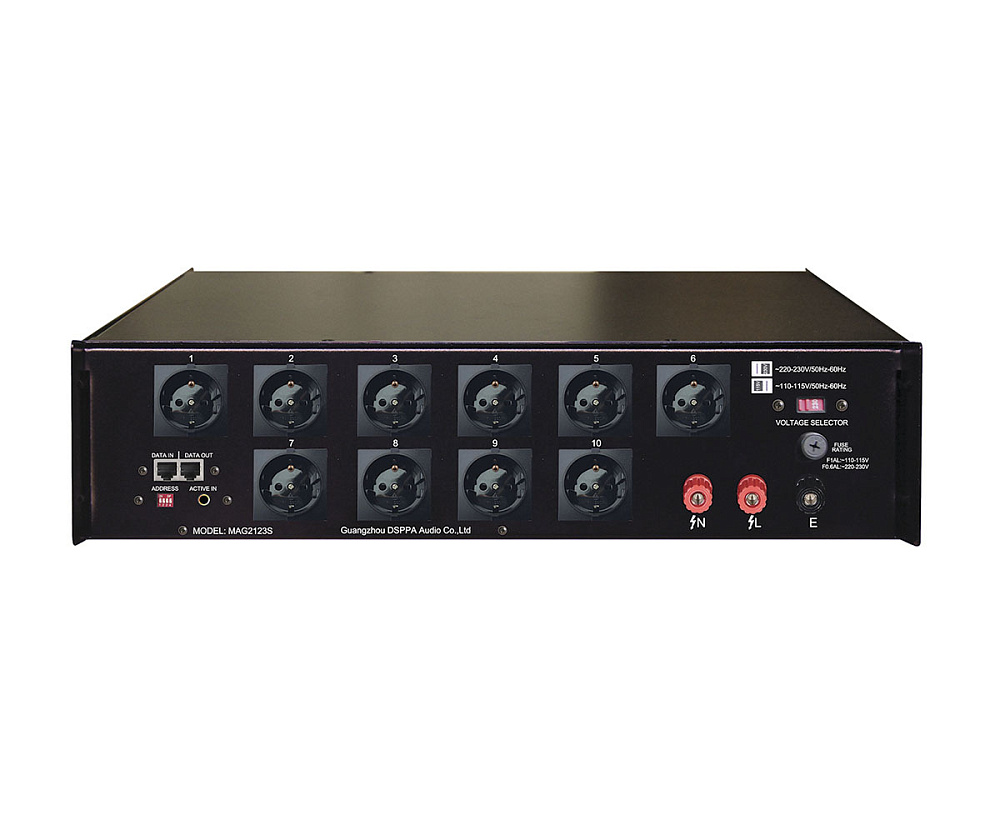

Управление MAG-2123S может осуществляться несколькими способами. Помимо ручного включения с передней панели, устройство поддерживает автоматическое управление с помощью таймера, что позволяет программировать сценарии включения и выключения оборудования по расписанию. Также предусмотрена возможность дистанционного управления с помощью компьютера и роутера PC1005, что дает оператору возможность контролировать питание системы из удаленного места. На задней панели расположены разъемы RJ-45 для входного и выходного сигналов дистанционного управления, переключатель ID-адреса блока, а также вход для подключения сигнала «сухой контакт» для автоматического включения блока. Устройство оснащено защитой в виде предохранителя и переключателем напряжения 110/220 В, что делает его совместимым с различными системами электропитания.

Особое внимание в MAG-2123S уделено безопасности и надежности. Все выходные разъемы оснащены защитой от перегрузки, а блок предохранителей обеспечивает защиту от короткого замыкания. Конструкция устройства предусматривает эффективный отвод тепла, что важно при длительной работе под нагрузкой. Контроллер способен работать в широком диапазоне температур и не требует специального обслуживания. Благодаря продуманной схеме коммутации, MAG-2123S не только защищает оборудование от опасных бросков тока, но и продлевает срок службы подключенных устройств, обеспечивая их правильный запуск и остановку.

Функциональные возможности MAG-2123S выходят за рамки простого распределения питания. Устройство позволяет создавать сложные сценарии управления электропитанием, синхронизируя работу различных компонентов системы. Например, при включении системы оповещения контроллер может сначала подать питание на блок управления, затем на усилители мощности и только после этого на громкоговорители, обеспечивая правильную последовательность запуска. При выключении порядок действий будет обратным. Такая логика работы особенно важна для систем аварийного оповещения, где от правильной последовательности включения зависит работоспособность всей системы.

Применение DSPPA MAG-2123S особенно актуально на объектах, где требуется централизованное управление электропитанием аудиооборудования: в торговых центрах, офисных зданиях, аэропортах, вокзалах, спортивных комплексах, школах и больницах. Блок устанавливается в стойку вместе с усилителями и другим оборудованием системы оповещения, обеспечивая их последовательное включение и выключение. Благодаря десяти независимым каналам, одно устройство способно запитать несколько усилителей или других потребителей, что снижает затраты на оборудование и упрощает монтаж. Наличие дистанционного управления и визуальной индикации делают эксплуатацию блока удобной и контролируемой.

Для построения полноценной системы управления питанием блок MAG-2123S работает в связке с усилителями мощности DSPPA, например, DSPPA MAG-6806↗, а также с блоками управления и коммутации, такими как DSPPA MAG-6182↗. Для систем аварийного оповещения блок может использоваться совместно с оборудованием серии PAVA, например, с блоком управления DSPPA PAVA8500↗. Все компоненты объединяются в единую систему, гарантируя надежную и безопасную работу оборудования даже в самых сложных условиях эксплуатации.

Приобрести DSPPA MAG-2123S и другие компоненты систем управления питанием и оповещения вы можете в интернет-магазине профессионального оборудования vismedia.ru.
