Звуковой модуль вывода Allen&Heath DT02-M/X

Allen & Heath DT02-M/X — это двухканальный модуль вывода аудиосигнала, предназначенный для преобразования цифрового потока Dante в пару балансных аналоговых выходов. Устройство ориентировано на стационарные инсталляции и позволяет передавать линейный сигнал на активные акустические системы, усилители или другое оборудование непосредственно из точки сети, где это необходимо. Модель является частью семейства интерфейсов DT серии «Everything I/O» и полностью совместима с экосистемой Allen & Heath: микшерами SQ, Avantis, dLive и матричными процессорами AHM.

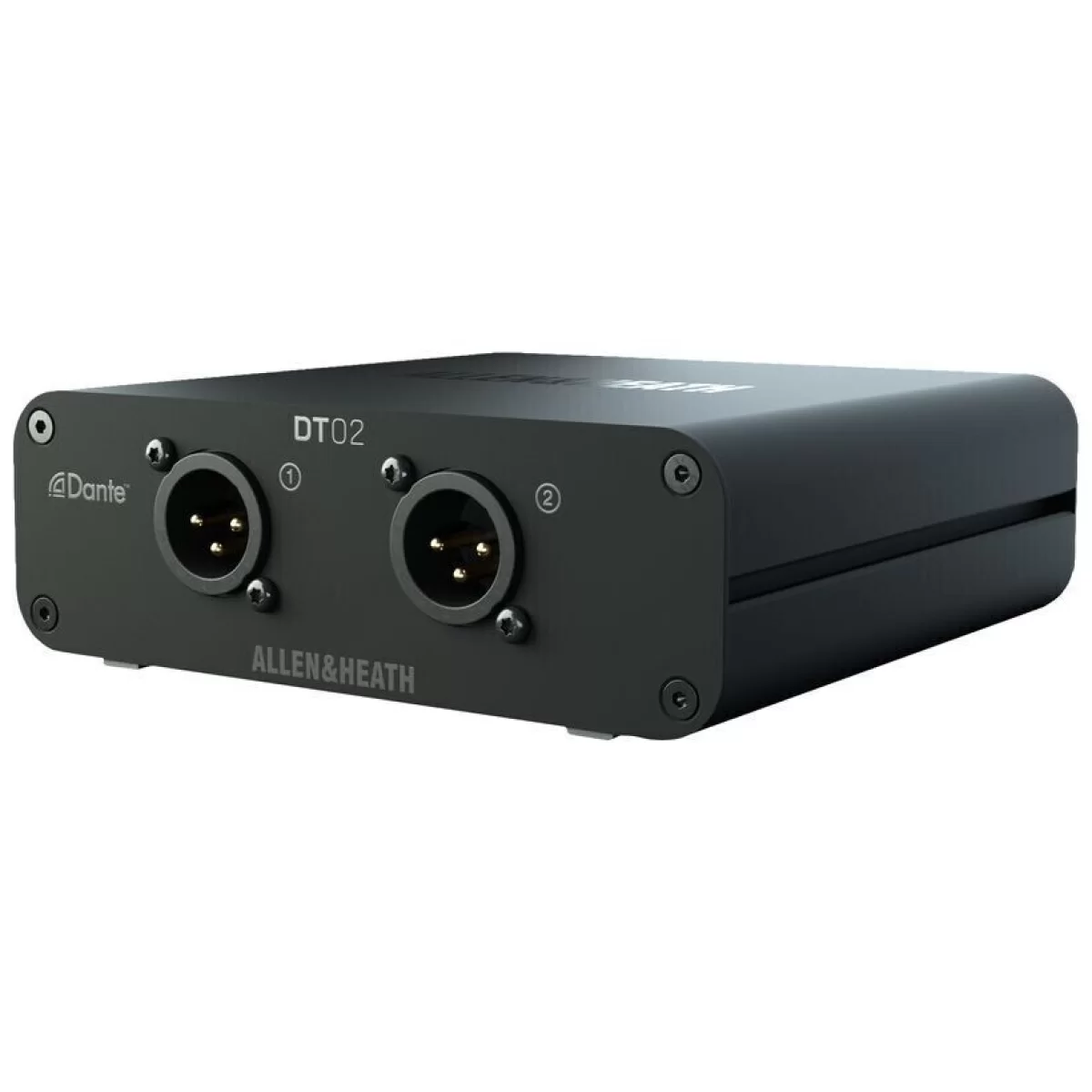

Выходные каскады и коммутация. Два балансных выхода выполнены на разъёмах XLR‑M. Номинальный уровень сигнала составляет +4 дБн (при этом индикатор показывает 0 дБ), максимальный возможный уровень достигает +22 дБн. Выходное сопротивление не превышает 75 Ом. Предусмотрена релейная защита выходов, подавляющая щелчки и броски напряжения при включении и выключении питания, что важно при прямом соединении с чувствительными входами усилителей.

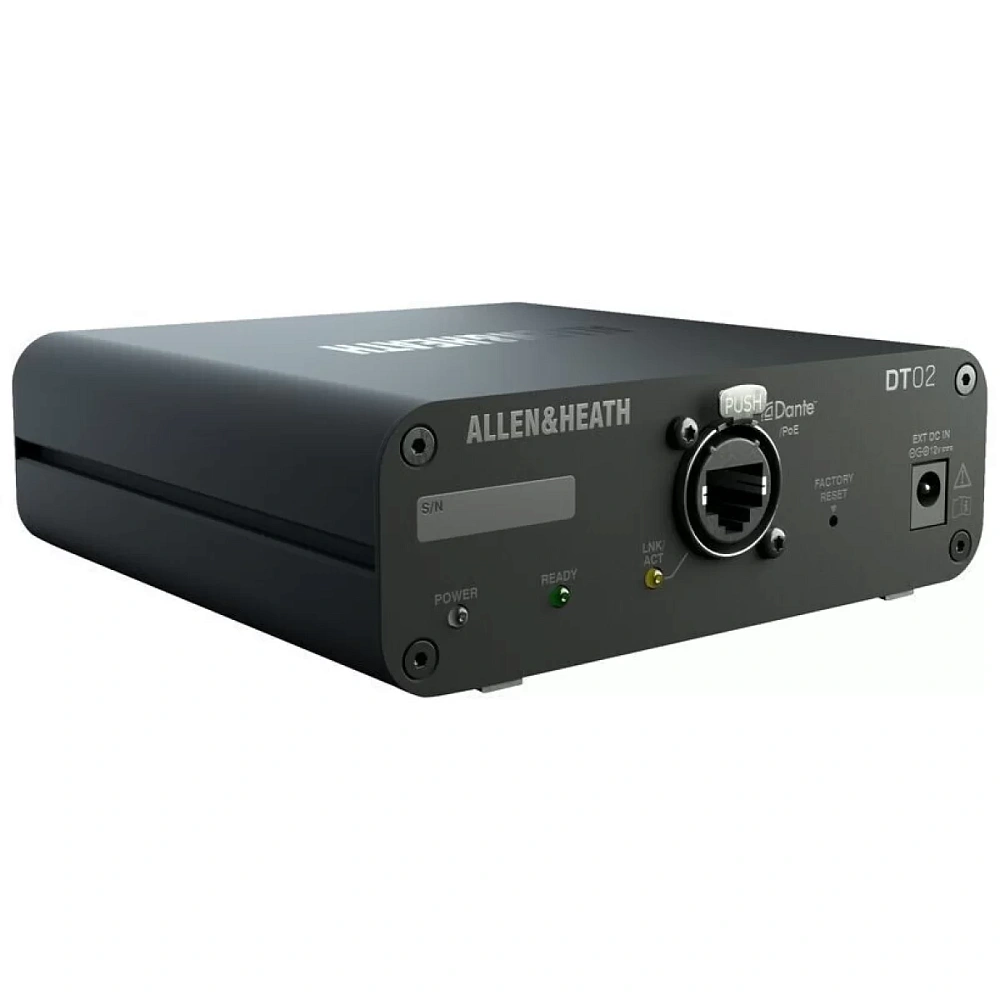

Сетевой интерфейс и обработка. Модуль оснащён портом EtherCon (RJ45) и работает в сетях Dante с частотами дискретизации 48 кГц или 96 кГц. Обнаружение устройства и маршрутизация аудиопотоков выполняются штатным приложением Dante Controller. DT02‑M/X поддерживает AES67, что обеспечивает совместимость с Dante‑ и AES67‑устройствами сторонних производителей, а также готов к применению в сетях с Dante Domain Manager.

Гибкое питание. Основной способ питания — по технологии Power over Ethernet (PoE) стандарта 802.3af. При этом и данные, и электропитание подаются по одному кабелю витой пары, что упрощает монтаж и исключает прокладку дополнительных силовых линий. Максимальная потребляемая мощность составляет 10 Вт (при доступных от инжектора 15 Вт). Альтернативно можно использовать внешний источник постоянного тока 12 В / 1,25 А (приобретается отдельно).

Конструкция и монтаж. Корпус из алюминиевого сплава имеет размеры 130 × 131 × 43 мм и массу 0,5 кг. Для стационарной установки на стену, стол или подиум в комплект включены крепёжные уши и предустановленные металлические вставки. Настольное размещение возможно с помощью резиновых ножек из комплекта. Два модуля DT можно установить в 19‑дюймовую стойку высотой 1U с помощью опционального крепления DT‑RK19.

Ответы на частые вопросы:
Чем DT02‑M/X отличается от версии DT02? Версия DT02‑M ориентирована на фиксированный монтаж и поставляется с крепёжными кронштейнами, но без внешнего блока питания 12 В (блок питания приобретается отдельно либо используется PoE). Стандартная DT02 комплектуется адаптером питания и предназначена для мобильного применения.
Что необходимо для начала работы? Потребуется PoE‑коммутатор (или инжектор), а также компьютер с установленным приложением Dante Controller для первичной настройки маршрутизации аудиосигналов.
Можно ли использовать модуль с оборудованием других брендов? Да, поддержка AES67 гарантирует совместную работу с любыми Dante‑ или AES67‑устройствами.

Модуль Allen & Heath DT02‑M/X даёт возможность вывести звук из цифровой сети Dante на аналоговые устройства там, где это необходимо, сохраняя простоту монтажа и высокое качество сигнала. Приобрести модуль вывода Allen & Heath DT02‑M/X можно в магазине vismedia.ru.
