Звуковой модуль ввода-вывода Allen&Heath DT22-M/X

Allen & Heath DT22-M/X — это компактный интерфейс ввода/вывода Dante формата 2x2, спроектированный для стационарных инсталляций, где требуется незаметная, но надёжная интеграция аналогового оборудования в цифровую аудиосеть. Модель оснащена разъёмами Phoenix/Euroblock и позволяет разместить два микрофонных или линейных входа и два линейных выхода именно в том месте, где это необходимо — под столом для совещаний, в трибуне или в аппаратной стойке. Устройство питается по технологии PoE или от опционального адаптера 12 В постоянного тока, а в комплекте поставляются крепёжные уши для монтажа на поверхность. [reference:0][reference:1]

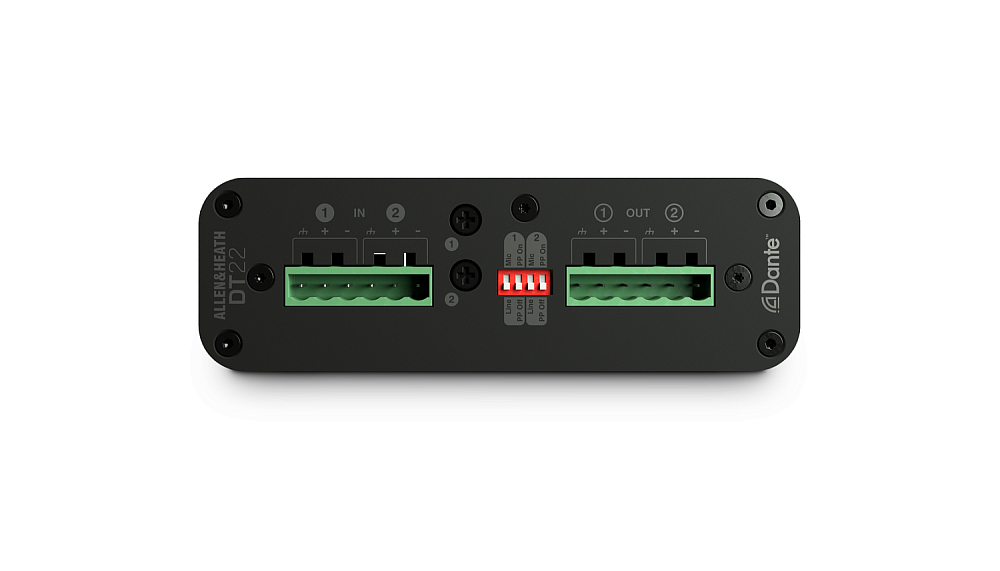

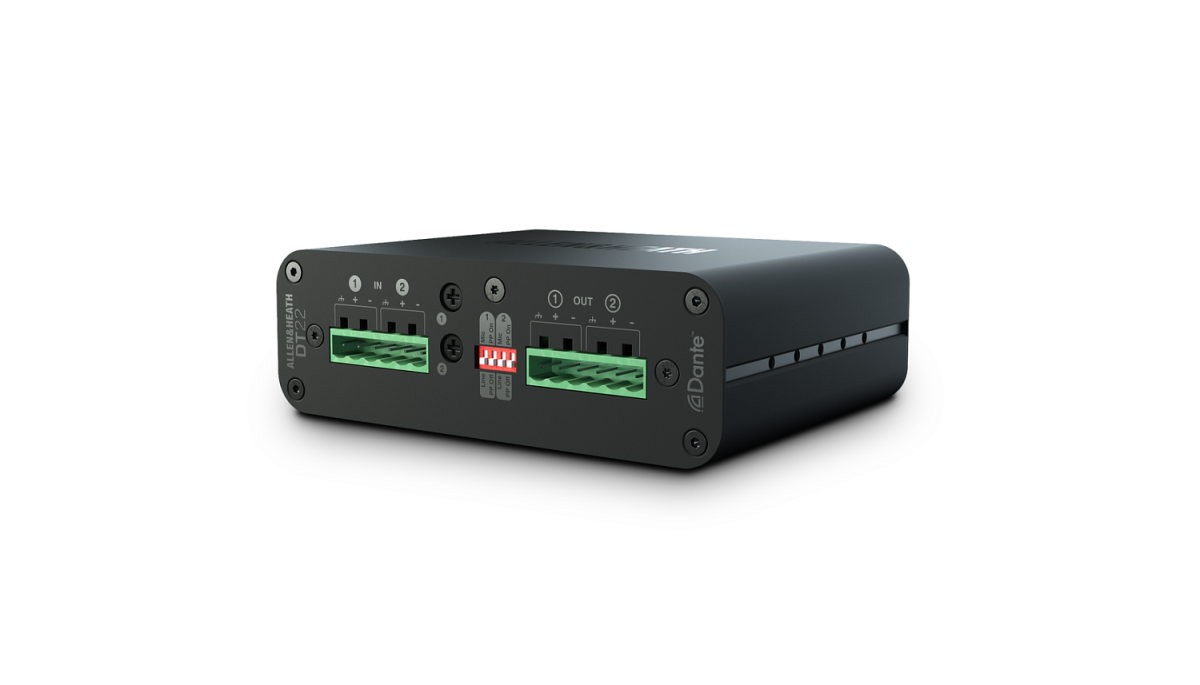

Два микрофонных предусилителя с местным управлением. Каждый из двух входных каналов DT22-M/X обслуживается полноценным микрофонным предусилителем с плавной регулировкой аналогового усиления в диапазоне от 0 до +55 дБ. [reference:2]Это позволяет подключать самые разные источники: от динамического микрофона до линейного сигнала с ноутбука. Регуляторы Gain расположены на передней панели и управляются крестовой отвёрткой — простое техническое решение, исключающее случайный сдвиг уровня после настройки. Два переключателя Mic/Line и кнопка глобального фантомного питания +48 В со светодиодным индикатором предоставляют полный контроль над согласованием входов с источником. [reference:3]

Балансные выходы Phoenix для подключения активных колонок и усилителей. Два балансных линейных выхода на разъёмах Phoenix (Euroblock) обеспечивают надёжное винтовое соединение, устойчивое к вибрациям и случайным выдёргиваниям. Такое решение особенно ценно в стационарных инсталляциях, где кабельная разводка выполняется один раз и должна оставаться безупречной на протяжении многих лет. Выходной уровень соответствует профессиональному стандарту +4 дБн, что делает модуль полностью совместимым с любым студийным и концертным оборудованием.

Питание одним кабелем или от адаптера. DT22-M/X можно запитать двумя способами. Первый и зачастую более предпочтительный для инсталляций — питание по технологии Power over Ethernet (PoE) стандарта 802.3af. При таком способе и данные Dante, и электропитание передаются по единственному кабелю CAT5e/CAT6. [reference:4]Максимальное энергопотребление модуля составляет 10 Вт, что существенно ниже 15 Вт, предусмотренных стандартом PoE, и оставляет достаточный запас для работы промежуточных сетевых устройств. Второй способ — подключение внешнего адаптера 12 В постоянного тока — выручает, когда PoE-коммутатор недоступен или нежелателен.

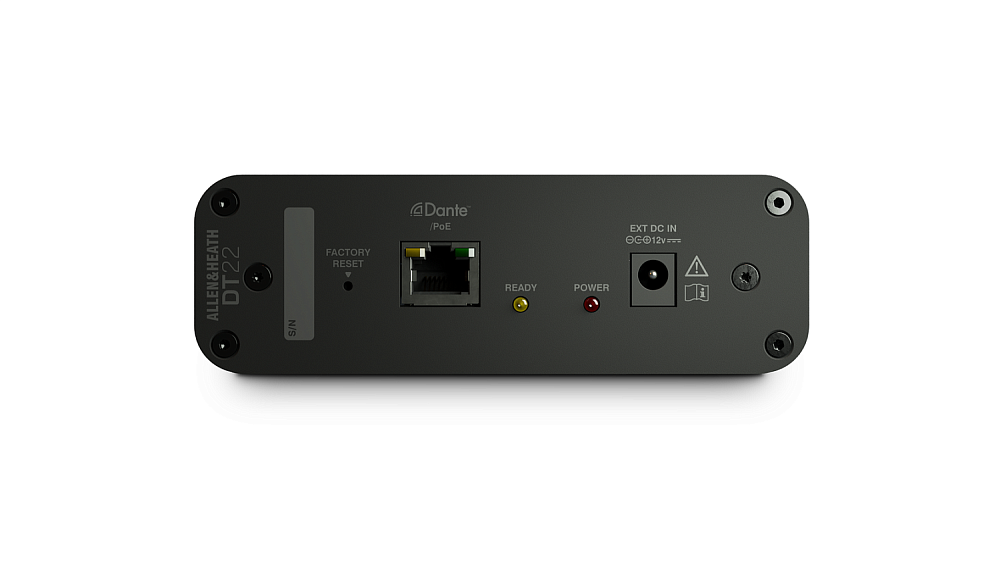

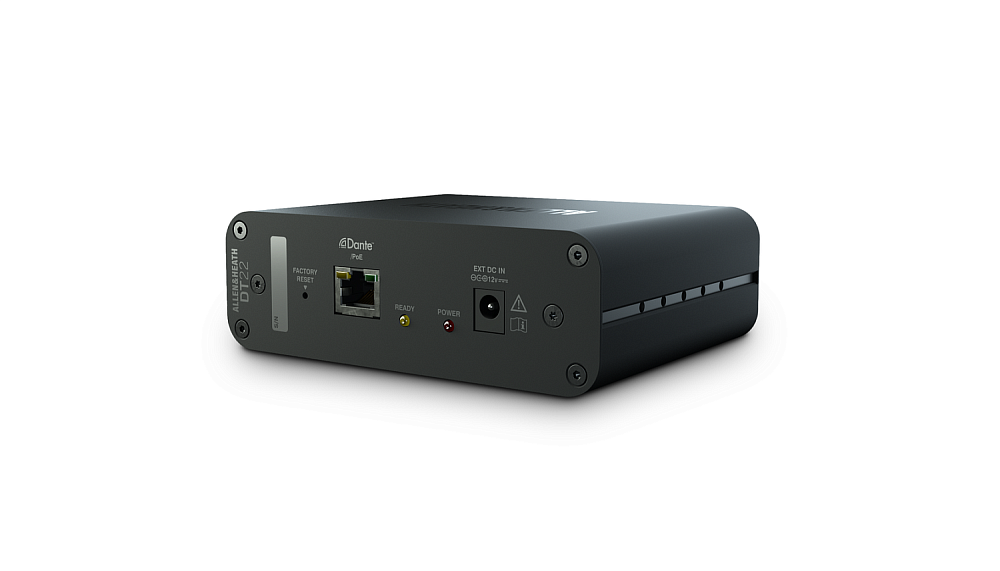

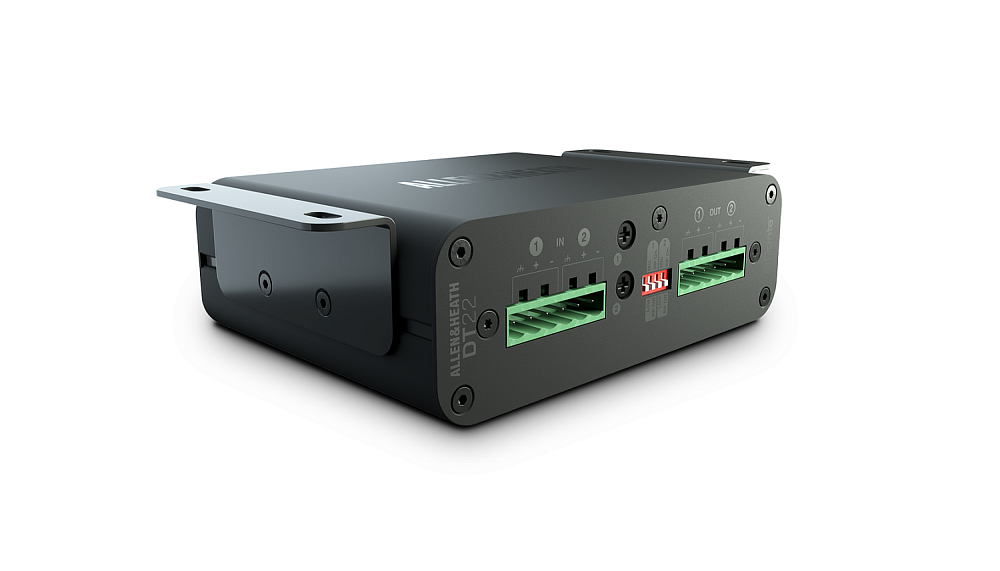

Прочный и продуманный корпус для скрытого монтажа. Алюминиевый корпус модуля весит 0,5 кг и имеет габариты 130 × 100 × 43 мм. [reference:5]Эти размеры позволяют легко разместить устройство под столешницей, на стене или в рэковой стойке. В базовую комплектацию входят крепёжные уши для монтажа на поверхность — их можно закрепить как сверху, так и снизу корпуса, ориентируя устройство лицевой панелью в нужную сторону. Для установки в 19-дюймовую стойку предусмотрен опциональный рэковый комплект DT-RK19, позволяющий смонтировать до двух модулей DT в одно посадочное место высотой 1U. [reference:6]Разъём EtherCon на задней панели обеспечивает надёжное и устойчивое к вибрациям соединение с сетью Dante. [reference:7]

Совместимость с экосистемой Allen & Heath и протоколом AES67. DT22-M/X полностью совместим с протоколом AES67, что гарантирует его работу в сетях с оборудованием различных производителей, поддерживающих этот стандарт. Модуль также готов к использованию с Dante Domain Manager — платформой для централизованного управления и защиты крупных Dante-сетей. [reference:8]Он поддерживает частоты дискретизации 48 кГц и 96 кГц, так что легко впишется в любую современную систему — от компактного микшера SQ до больших консолей dLive и Avantis, а также в инсталляции на базе матричных процессоров AHM. [reference:9]Встроенная функция фиксации последнего состояния (Last State Hold) гарантирует, что после восстановления питания все настройки входов сохранятся без вмешательства оператора.

Модуль Allen & Heath DT22-M/X — это простое, но продуманное решение для системных интеграторов и инсталляторов, которым требуется аккуратно и надёжно разместить аналоговые точки ввода и вывода в сети Dante. Приобрести модуль ввода/вывода Allen & Heath DT22-M/X можно в магазине vismedia.ru.
