Звуковой модуль ввода Allen&Heath DT20-M/X

Allen & Heath DT20-M/X — это двухканальный модуль ввода аудиосигнала, предназначенный для преобразования аналоговых микрофонных или линейных источников в цифровой поток Dante. Устройство ориентировано на стационарные инсталляции и позволяет разместить предусилители именно там, где это необходимо, — под столом, на трибуне, в аппаратной стойке. Модель является частью семейства интерфейсов DT серии «Everything I/O» и полностью совместима с экосистемой Allen & Heath: микшерами SQ, Avantis, dLive и матричными процессорами AHM[reference:0].

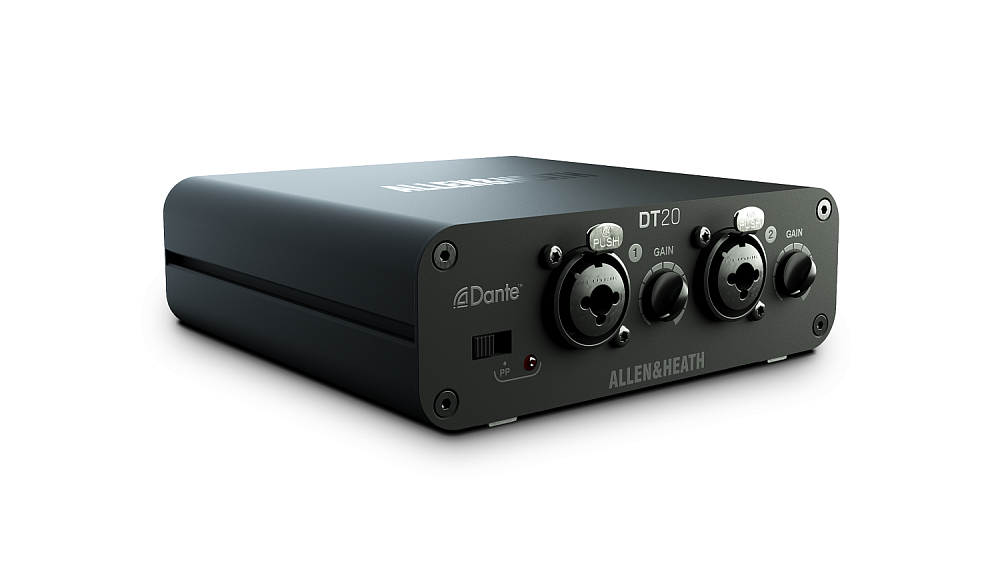

Микрофонные предусилители и местное управление. Каждый из двух входных каналов DT20‑M/X обслуживается полноценным микрофонным предусилителем с плавной регулировкой аналогового усиления в диапазоне от 0 до +55 дБ. Регуляторы Gain расположены на передней панели, и для защиты от случайного сдвига после настройки их можно заменить комплектными заглушками. Два комбинированных разъёма XLR/TRS принимают как микрофонный, так и линейный сигнал; при работе с линейными источниками автоматически задействуется встроенный аттенюатор на 20 дБ. Глобальное фантомное питание +48 В со светодиодным индикатором позволяет использовать конденсаторные микрофоны и активные ди-боксы. Входное сопротивление составляет >4 кОм (XLR) и >10 кОм (TRS), а максимальный линейный уровень достигает +30 дБн[reference:1].

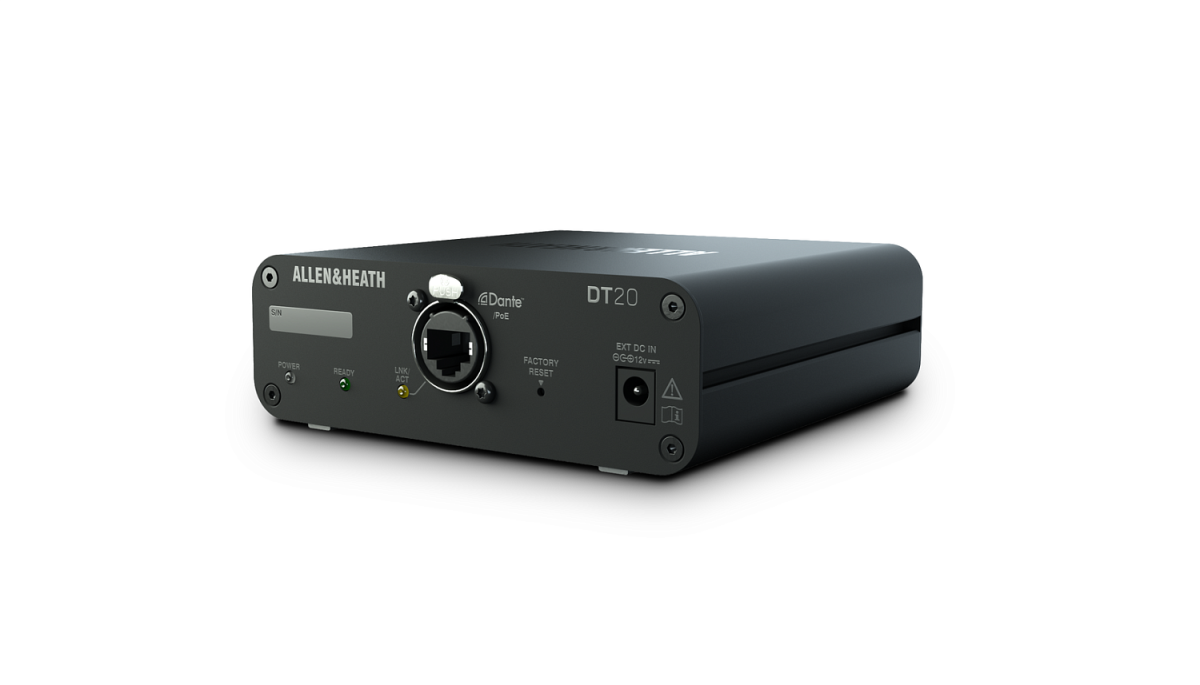

Сетевой интерфейс и обработка. Модуль оснащён портом EtherCon (RJ45) и работает в сетях Dante с частотами дискретизации 48 кГц или 96 кГц. Обнаружение устройства и маршрутизация аудиопотоков выполняются штатным приложением Dante Controller. DT20‑M/X поддерживает AES67, что обеспечивает совместимость с Dante‑ и AES67‑устройствами сторонних производителей, а также готов к применению в сетях с Dante Domain Manager[reference:2].

Гибкое питание. Основной способ питания — по технологии Power over Ethernet (PoE) стандарта 802.3af. При этом и данные, и электропитание подаются по одному кабелю витой пары, что упрощает монтаж и исключает прокладку дополнительных силовых линий. Максимальная потребляемая мощность составляет 10 Вт. Альтернативно можно использовать внешний источник постоянного тока 12 В / 1,25 А (приобретается отдельно)[reference:3].

Конструкция и монтаж. Корпус из алюминиевого сплава имеет размеры 130 × 136 × 43 мм и массу 0,5 кг. Для стационарной установки на стену, стол или подиум в комплект включены крепёжные уши и предустановленные металлические вставки. Настольное размещение возможно с помощью резиновых ножек из комплекта. Два модуля DT можно установить в 19‑дюймовую стойку высотой 1U с помощью опционального крепления DT‑RK19[reference:4].

Ответы на частые вопросы:
Чем DT20‑M/X отличается от стандартной версии DT20? Версия DT20‑M ориентирована на фиксированный монтаж и поставляется с крепёжными кронштейнами, но без внешнего блока питания 12 В (блок питания приобретается отдельно либо используется PoE). Стандартная DT20 комплектуется адаптером питания и резиновыми ножками и предназначена для мобильного применения[reference:5].
Что необходимо для начала работы? Потребуется PoE‑коммутатор (или инжектор), а также компьютер с установленным приложением Dante Controller для первичной настройки маршрутизации аудиосигналов.
Можно ли использовать модуль с оборудованием других брендов? Да, поддержка AES67 гарантирует совместную работу с любыми Dante‑ или AES67‑устройствами[reference:6].

Модуль Allen & Heath DT20‑M/X даёт возможность ввести звук в цифровую сеть Dante там, где это необходимо, сохраняя простоту монтажа и высокое качество сигнала. Приобрести модуль ввода Allen & Heath DT20‑M/X можно в магазине vismedia.ru.
