Цифровой микшер VOLTA DIO24

Современные концертные площадки, театры, студии звукозаписи и трансляционные комплексы всё чаще отказываются от громоздких аналоговых многожильных кабелей в пользу цифровых решений, позволяющих передавать десятки каналов звука по одному кабелю Ethernet. Это не только упрощает коммутацию и снижает затраты на прокладку линий, но и значительно повышает качество сигнала за счёт цифровой передачи без потерь, а также открывает возможности для гибкого управления маршрутизацией в реальном времени. VOLTA DIO24 — это высококлассный цифровой мультикор (Stage Box), предназначенный для надёжной передачи и приёма некомпрессированных аудиосигналов высокого качества на большие расстояния с минимальной задержкой и очень низким уровнем шумов. Устройство позволяет существенно расширить число аналоговых каналов подключения к цифровым микшерам и другому оборудованию, работающему по протоколу Dante, делая его незаменимым звеном в профессиональных аудиосистемах любого масштаба.

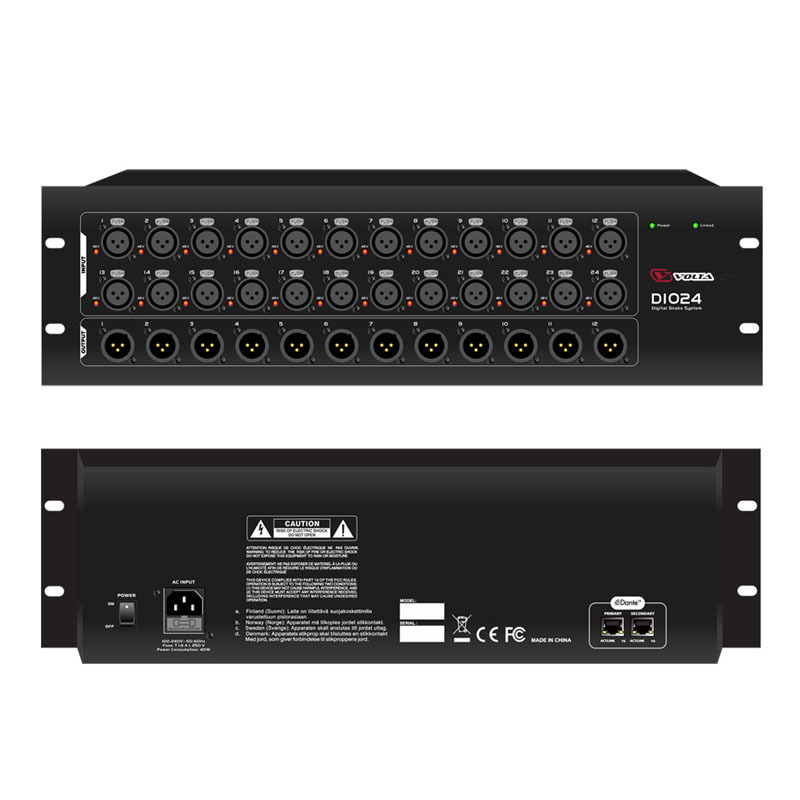

В основе DIO24 лежит конфигурация 24 аналоговых входов на разъёмах XLR(f) и 12 аналоговых выходов на разъёмах XLR(m). Каждый вход оснащён собственным микрофонным предусилителем с входным буфером класса A и последующим двойным каскадом усиления. Такая схемотехника, унаследованная от лучших образцов студийного оборудования, позволяет добиться сверхнизкого уровня шума, широкого диапазона усиления и минимальных искажений даже при работе с самыми тихими источниками, такими как ленточные микрофоны или удалённые звукосниматели. Предусмотрена возможность подачи фантомного питания +48 В для конденсаторных микрофонов, которая активируется для всех каналов одновременно или индивидуально, в зависимости от настроек. Входная цифровая регулировка усиления в пределах 0 — 50 дБ с шагом 1 дБ даёт возможность точно согласовать уровень сигнала с любым источником, будь то микрофон, инструмент или линейное устройство. Это особенно важно при работе с разными типами оборудования на одной сцене.

Внутри прибора расположен мощный DSP с разрядностью 32 бит с плавающей запятой, который обеспечивает не только высококачественное преобразование сигналов, но и возможность реализации сложных алгоритмов обработки, таких как параметрические эквалайзеры, компрессоры и задержки, непосредственно в мультикоре. Параметры аналогово-цифрового и цифро-аналогового преобразователей (АЦП/ЦАП) впечатляют: динамический диапазон составляет 114 дБ, разрядность — 32 бит. Отношение сигнал/шум — 108 дБ, а эквивалентный входной шум (EIN) — 125 дБ. Частотный диапазон мастер-выхода простирается от 20 Гц до 20 кГц при уровне 0 dBu с отклонением не более ±1 дБ, а коэффициент гармонических искажений (КНИ + шум) составляет менее 0,03 % при частоте 1 кГц и уровне 0 dBu. Перекрёстные помехи не превышают –70 dBu, а шумы на шинах находятся на уровне –91 dBu, что гарантирует кристально чистый звук даже при одновременной работе всех каналов. Максимальный уровень входного и выходного сигнала составляет +20 dBu, что позволяет подключать как профессиональное студийное оборудование с высоким выходным уровнем, так и потребительские устройства без риска перегрузки.

Обмен данными с микшерным пультом или другим оборудованием осуществляется посредством стандартной сети Ethernet с применением протокола Dante, который является отраслевым стандартом для передачи цифрового аудио в реальном времени. Для подключения к сети предусмотрены два порта RJ-45: основная (Primary) и резервная (Secondary) линии. Это позволяет организовать резервирование канала связи с автоматическим переключением при обрыве или неисправности основного кабеля, что критически важно для ответственных концертных и трансляционных систем, где отказ оборудования недопустим. Рабочее расстояние зависит от типа используемого кабеля: кабель CAT5 позволяет разнести оборудование до 100 метров, а с оптоволоконным кабелем — на 1000 метров. Это даёт возможность размещать мультикор непосредственно на сцене, а микшерный пульт — в звукорежиссёрской зоне, даже если они находятся в разных концах стадиона или концертного зала. Сеть Dante поддерживает синхронизацию по протоколу PTP (IEEE 1588), что обеспечивает гарантированно низкую задержку (менее 1 мс) и исключает накопление ошибок при прохождении через несколько коммутаторов.

Управление цифровым мультикором DIO24 производится с помощью программного обеспечения Dante Controller, которое устанавливается на компьютер и позволяет в реальном времени настраивать маршрутизацию между всеми устройствами в сети, изменять параметры усиления, фантомного питания, задержек и других DSP-функций. Кроме того, возможно объединение нескольких устройств Stage Box в единую систему — например, для увеличения количества входных каналов до 48 или 72, что особенно актуально для крупных проектов с огромным количеством микрофонов. Управление может осуществляться как локально, так и удалённо через сеть, что удобно при настройке звука с разных точек площадки.

Конструктивно DIO24 выполнен в стандартном 19-дюймовом корпусе высотой 2U, что позволяет монтировать его в любую рэковую стойку вместе с другим оборудованием. Прочный металлический корпус обеспечивает надёжную защиту от механических повреждений и электромагнитных помех, что особенно важно в полевых условиях на концертных площадках. Для охлаждения используются бесшумные вентиляторы с интеллектуальным управлением, которые включаются только при достижении определённой температуры, что минимизирует уровень шума в студийных условиях. Все разъёмы расположены на задней панели для удобства коммутации, а светодиодные индикаторы на передней панели отображают статус питания, сетевого соединения, наличия синхронизации и уровень сигнала на каждом канале, что позволяет быстро диагностировать состояние системы.

Импульсный источник питания с широким диапазоном напряжения 100–240 В и частотой 50/60 Гц обеспечивает стабильную работу устройства в любых условиях, включая нестабильное электроснабжение, типичное для многих концертных площадок. Блок питания встроенный, что исключает необходимость использования внешних адаптеров и лишних кабелей. Защита от перенапряжения, перегрева и короткого замыкания гарантирует долгий срок службы оборудования. Потребляемая мощность составляет около 30 Вт, что позволяет использовать мультикор даже при ограниченных энергоресурсах.

Изначально VOLTA DIO24 предполагался для совместного использования с новым цифровым 48-канальным микшером VOLTA ZION, однако он также отлично работает с другими микшерами, поддерживающими протокол Dante. Для сопряжения DIO24 с микшером, не имеющим встроенного Dante-интерфейса, например с D2-MIX 24↗, потребуется установить в микшер опциональную карту DANTE MODULE↗. DIO24 также идеально сочетается с микшерными пультами ZION 2412↗ и ZEUS 4820↗, позволяя создавать распределённые системы сбора и распределения аудиосигналов любой сложности. Благодаря гибкой маршрутизации Dante, вы можете направлять сигнал с любого из 24 входов на любой выход микшера или другого устройства в сети, что делает систему исключительно удобной для многоканальной записи, мониторинга и трансляций. В комплекте с мультикором поставляются все необходимые крепления для установки в стойку, а также подробное руководство пользователя на русском языке, которое поможет быстро разобраться в настройках и начать работу.
