Директ-бокс LES TR-11ASM2

В профессиональных звуковых системах, студиях звукозаписи, концертных площадках и телевизионных комплексах проблема земляных петель является одной из самых распространённых причин появления фона сетевой частоты и других наводок в аудиотракте. Разность потенциалов между землями различных устройств, подключённых к одной системе, создаёт паразитные токи, которые модулируют полезный сигнал и делают его непригодным для использования в эфире или записи. Особенно остро эта проблема стоит при работе с микрофонными сигналами, где уровень полезного сигнала крайне мал, а любая наводка может полностью перекрыть его. LES TR-11ASM2 — это двухканальный изолирующий трансформатор (Direct-Box) с дополнительным магнитным экраном, предназначенный для разрыва цепей земли в линиях симметричного аналогового звукового сигнала как линейного, так и микрофонного уровня. Наличие магнитного экрана обеспечивает улучшение защищённости от магнитных помех на 27…32 дБ, что позволяет использовать устройство даже в условиях сильных электромагнитных полей, характерных для студий с большим количеством оборудования, концертных площадок и телевизионных комплексов.

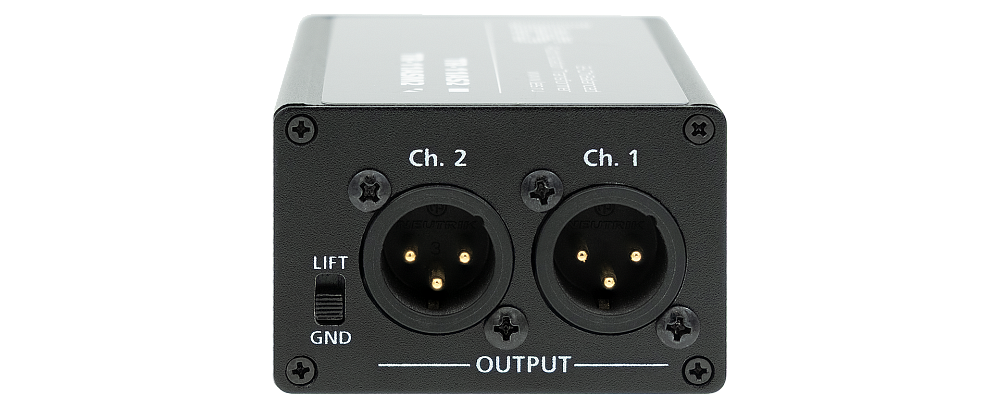

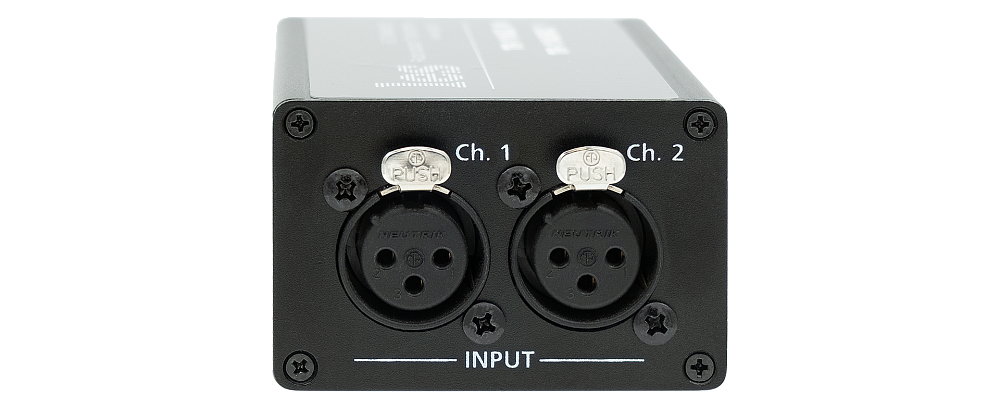

Трансформатор TR-11ASM2 построен на основе двух независимых высококачественных трансформаторов с дополнительным магнитным экранированием, каждый из которых обеспечивает полную гальваническую развязку по одному каналу. Устройство имеет два входа на разъёмах XLR (розетка) и два выхода на разъёмах XLR (вилка), что позволяет подключать его последовательно в линию между источником и приёмником как для линейных, так и для микрофонных сигналов. Каждый канал оснащён тумблером «GND-LIFT», который позволяет соединять (положение GND) или разъединять (положение LIFT) экран (контакт 1 XLR) между входом и выходом. В полностью заземлённой системе экраны должны быть соединены для обеспечения минимального уровня помех, однако в некоторых случаях, например, при подключении к незаземлённому оборудованию или при наличии значительной разности потенциалов между землями, возникает необходимость разъединения экранов одного или обоих каналов. Тумблер даёт возможность гибко настраивать режим заземления для каждого канала независимо, что позволяет адаптировать устройство под конкретную топологию системы и эффективно бороться с фоновыми наводками. Дополнительный магнитный экран, присутствующий в модели TR-11ASM2, обеспечивает дополнительную защиту от магнитных полей, что особенно важно при работе с микрофонными сигналами, где даже слабое магнитное поле может вызвать заметные наводки.

Особенностью работы трансформаторной развязки является необходимость правильного согласования выходного сопротивления источника и сопротивления нагрузки. Ровная амплитудно-частотная характеристика обеспечивается при сопротивлении нагрузки в диапазоне от 150 до 750 Ом. Коэффициент передачи трансформатора составляет –0,8 дБ при номинальной нагрузке, что является незначительным ослаблением, легко компенсируемым на последующих каскадах усиления. При этом коэффициент нелинейных искажений при номинальном уровне сигнала на частоте 1 кГц не превышает 0,004%, а полоса пропускания по уровню –3 дБ составляет от 20 до 32 000 Гц, что полностью перекрывает слышимый диапазон и обеспечивает прозрачную передачу звука без заметных потерь качества. Неравномерность АЧХ в полосе частот от 31,5 Гц до 18 кГц не превышает ±0,6 дБ, что гарантирует линейность частотной характеристики в рабочем диапазоне. Коэффициент подавления входного синфазного сигнала на частоте 50 Гц составляет не менее 86 дБ, что обеспечивает эффективное подавление синфазных помех, характерных для длинных кабельных линий. Благодаря магнитному экрану, подавление помех в модели TR-11ASM2 дополнительно улучшается на 27…32 дБ по сравнению со стандартной версией без экрана, что делает её предпочтительным выбором для работы в условиях сильных электромагнитных полей.

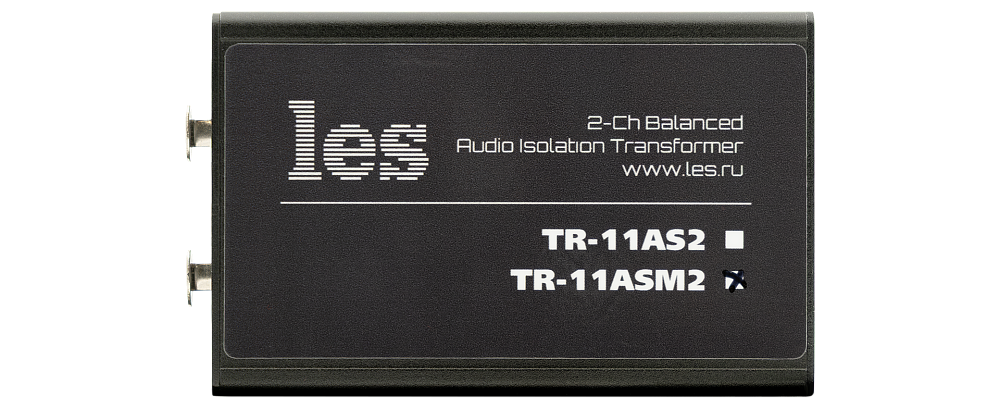

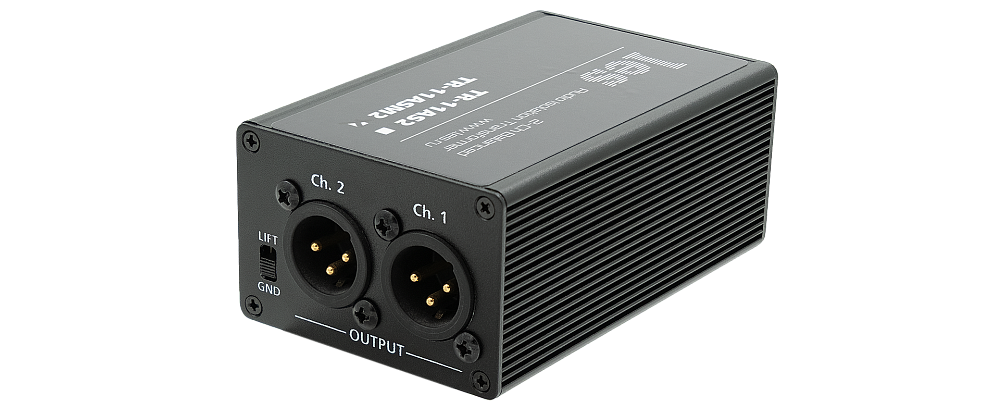

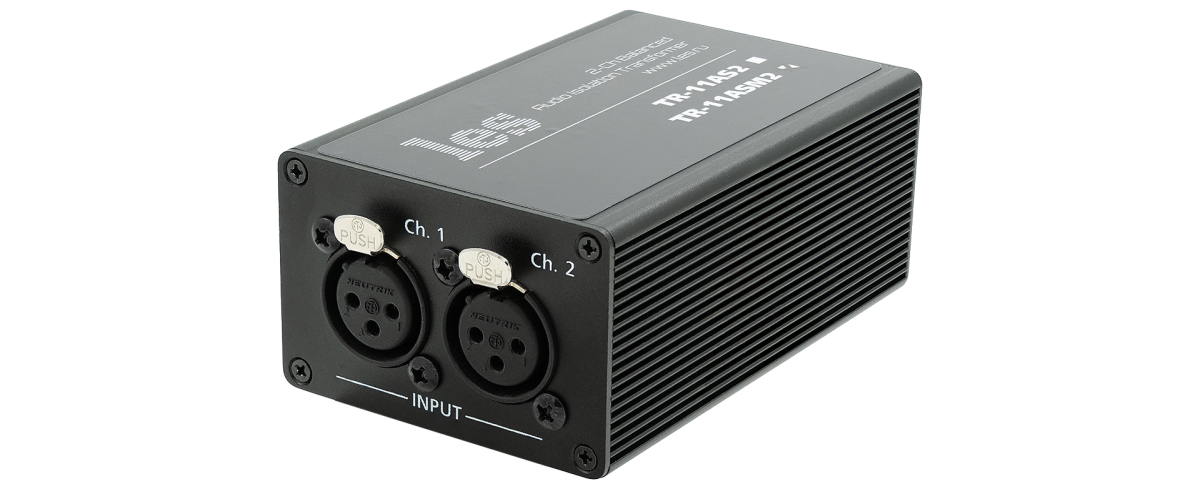

Устройство выполнено в компактном металлическом корпусе размерами 105 × 44 × 65 мм и весом всего 0,27 кг. Благодаря малым габаритам TR-11ASM2 может быть размещён непосредственно в месте кабельной разводки, закреплён на стене, под столом или внутри стойки. Прочный металлический корпус с дополнительным магнитным экранированием обеспечивает защиту от механических повреждений и электромагнитных помех. Устройство не требует внешнего питания — трансформаторная развязка является полностью пассивной, что исключает дополнительные источники шумов и упрощает монтаж. Диапазон рабочих температур — от +5 до +40 °C, что соответствует условиям большинства студий и технических помещений. На корпусе расположены тумблеры «GND-LIFT» для каждого канала, а также маркировка входов и выходов, что упрощает подключение и настройку.

Применение изолирующих трансформаторов необходимо во всех случаях наличия значительных разностей напряжения или возможных бросков потенциала между землями приёмника и источника сигналов. Трансформаторная развязка также рекомендуется при сложной топологии земли, например, при многоточечном заземлении оборудования комплекса. Однако следует учитывать, что трансформаторная развязка сама по себе не устраняет фон и помехи, попадающие в сигнал по причине плохого экранирования, нарушения симметрии линий или магнитных наводок на элементы тракта. Поэтому при монтаже важно использовать качественные симметричные кабели (витая пара в экране) и правильно подключать экраны. Для длинных кабелей в условиях значительных помех предпочтительнее использовать специальный микрофонный кабель, при этом сигнальные линии подключаются к контактам 2 и 3 XLR, а оплетка экрана — к контакту 1. При подключении несимметричного источника к симметричному приёмнику (и наоборот) необходимо проверить согласование уровней сигналов и нагрузочных сопротивлений, так как многие устройства с несимметричным выходом могут иметь повышенный уровень искажений и заниженный уровень сигнала при работе на стандартную нагрузку 600 Ом.

Изолирующий трансформатор TR-11ASM2 идеально подходит для использования в составе профессиональных аудиосистем совместно с другими устройствами бренда LES. Он может быть включён в тракт между микрофонными предусилителями и пультами комментаторов AR-212ASM↗ и AR-214ASM↗ для устранения земляных петель в линиях микрофонного уровня. Для распределения сигналов с гальванической развязкой могут применяться трансформаторные распределители DS-109ASTM↗ и DS-214ASTM↗, которые обеспечивают разветвление сигнала на несколько потребителей с сохранением гальванической изоляции. При построении систем мониторинга и контроля звука рекомендуется использовать студийные мониторы AM-11AS↗, а для преобразования аналоговых сигналов в цифровые сети — аудиопорты DME-18ASD-10P↗. Благодаря наличию дополнительного магнитного экрана, двум независимым каналам, отсутствию необходимости в питании и высокой надёжности, TR-11ASM2 становится незаменимым элементом для решения проблем с заземлением и обеспечения чистоты звукового сигнала в любых профессиональных аудиосистемах, особенно при работе с микрофонными сигналами в условиях сильных электромагнитных полей.

Приобрести LES TR-11ASM2 вы можете в интернет-магазине профессионального оборудования vismedia.ru.
