Директ-бокс LES TR-11AS-G

В профессиональных звуковых системах, студиях звукозаписи, концертных площадках и телевизионных комплексах проблема земляных петель является одной из самых распространённых причин появления фона сетевой частоты и других наводок в аудиотракте. Разность потенциалов между землями различных устройств, подключённых к одной системе, создаёт паразитные токи, которые модулируют полезный сигнал и делают его непригодным для использования в эфире или записи. Одним из наиболее эффективных и надёжных способов борьбы с этой проблемой является гальваническая развязка с помощью трансформаторов. LES TR-11AS-G — это одноканальный изолирующий трансформатор (Direct-Box), предназначенный для разрыва цепей земли в линиях симметричного аналогового звукового сигнала линейного уровня. Устройство обеспечивает гальваническую развязку между источником и приёмником сигнала, предотвращая попадание наводок сетевой частоты и её гармоник в полезный сигнал, а также защищает оборудование от возможных бросков потенциала. Кроме того, TR-11AS-G оснащён дополнительным тумблером ослабления сигнала на -20 дБ, что позволяет согласовывать высокие уровни входного сигнала с чувствительными входами последующего оборудования, предотвращая перегрузку и искажения.

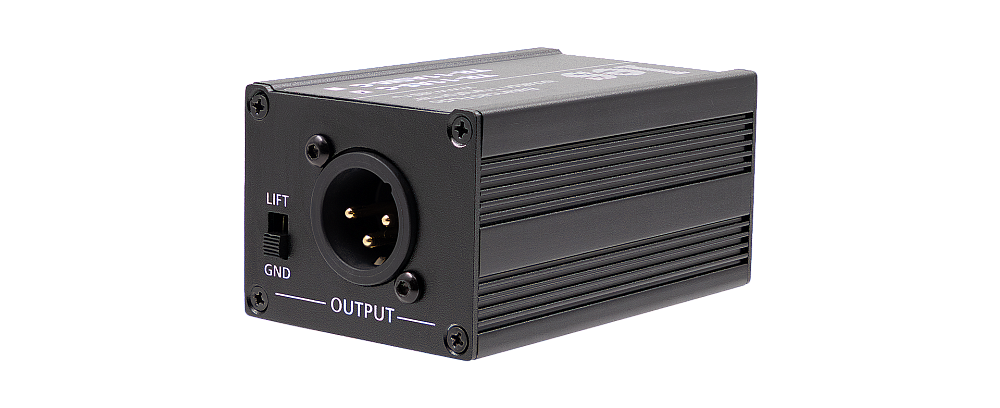

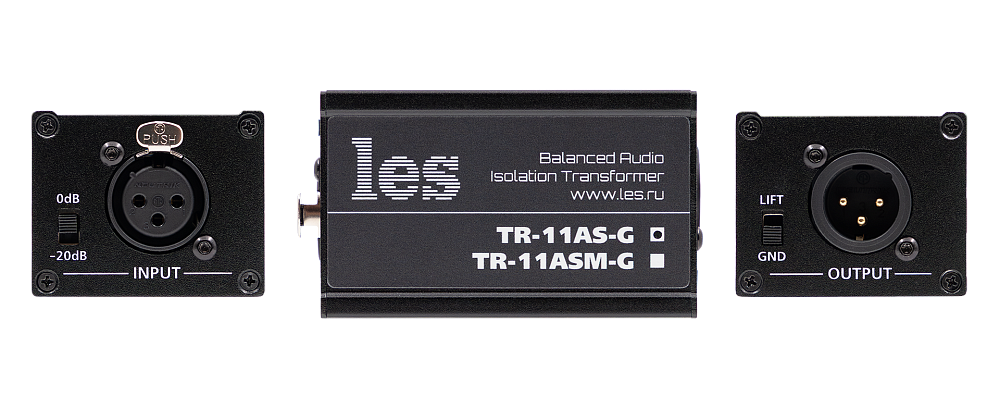

Трансформатор TR-11AS-G построен на основе высококачественного трансформатора, обеспечивающего полную гальваническую развязку по одному каналу. Устройство имеет вход на разъёме XLR (розетка) и выход на разъёме XLR (вилка), что позволяет подключать его последовательно в линию между источником и приёмником. Канал оснащён двумя тумблерами: «GND-LIFT» для управления заземлением экрана и «0dB, -20dB» для ослабления входного сигнала. Тумблер «GND-LIFT» позволяет соединять (положение GND) или разъединять (положение LIFT) экран (контакт 1 XLR) между входом и выходом. В полностью заземлённой системе экраны должны быть соединены для обеспечения минимального уровня помех, однако в некоторых случаях, например, при подключении к незаземлённому оборудованию или при наличии значительной разности потенциалов между землями, возникает необходимость разъединения экранов. Тумблер даёт возможность гибко настраивать режим заземления в зависимости от конкретной топологии системы и эффективно бороться с фоновыми наводками. Тумблер «0dB, -20dB» позволяет ослабить входной сигнал на 20 дБ, что особенно полезно при подключении источников с высоким выходным уровнем (например, +10 дБм) к входам оборудования, рассчитанным на более низкий уровень, предотвращая перегрузку входных каскадов и связанные с этим искажения.

Особенностью работы трансформаторной развязки является необходимость правильного согласования выходного сопротивления источника и сопротивления нагрузки. Ровная амплитудно-частотная характеристика обеспечивается при сопротивлении нагрузки в диапазоне от 150 до 750 Ом. Коэффициент передачи трансформатора составляет –0,8 дБ при номинальной нагрузке, что является незначительным ослаблением, легко компенсируемым на последующих каскадах усиления. При этом коэффициент нелинейных искажений при номинальном уровне сигнала на частоте 1 кГц не превышает 0,004%, а полоса пропускания по уровню –3 дБ составляет от 20 до 32 000 Гц, что полностью перекрывает слышимый диапазон и обеспечивает прозрачную передачу звука без заметных потерь качества. Неравномерность АЧХ в полосе частот от 31,5 Гц до 18 кГц не превышает ±0,6 дБ, что гарантирует линейность частотной характеристики в рабочем диапазоне. Коэффициент подавления входного синфазного сигнала на частоте 50 Гц составляет не менее 86 дБ, что обеспечивает эффективное подавление синфазных помех, характерных для длинных кабельных линий.

Устройство выполнено в компактном металлическом корпусе размерами 50 × 40 × 83 мм и весом всего 0,17 кг. Благодаря малым габаритам TR-11AS-G может быть размещён непосредственно в месте кабельной разводки, закреплён на стене, под столом или внутри стойки. Прочный металлический корпус обеспечивает защиту от механических повреждений и электромагнитных помех. Устройство не требует внешнего питания — трансформаторная развязка является полностью пассивной, что исключает дополнительные источники шумов и упрощает монтаж. Диапазон рабочих температур — от +5 до +40 °C, что соответствует условиям большинства студий и технических помещений. На корпусе расположены тумблеры управления, а также маркировка входа и выхода, что упрощает подключение и настройку.

Применение изолирующих трансформаторов необходимо во всех случаях наличия значительных разностей напряжения или возможных бросков потенциала между землями приёмника и источника сигналов. Трансформаторная развязка также рекомендуется при сложной топологии земли, например, при многоточечном заземлении оборудования комплекса. Однако следует учитывать, что трансформаторная развязка сама по себе не устраняет фон и помехи, попадающие в сигнал по причине плохого экранирования, нарушения симметрии линий или магнитных наводок на элементы тракта. Поэтому при монтаже важно использовать качественные симметричные кабели (витая пара в экране) и правильно подключать экраны. Для длинных кабелей в условиях значительных помех предпочтительнее использовать специальный микрофонный кабель, при этом сигнальные линии подключаются к контактам 2 и 3 XLR, а оплетка экрана — к контакту 1. При подключении несимметричного источника к симметричному приёмнику (и наоборот) необходимо проверить согласование уровней сигналов и нагрузочных сопротивлений, так как многие устройства с несимметричным выходом могут иметь повышенный уровень искажений и заниженный уровень сигнала при работе на стандартную нагрузку 600 Ом.

Изолирующий трансформатор TR-11AS-G идеально подходит для использования в составе профессиональных аудиосистем совместно с другими устройствами бренда LES. Он может быть включён в тракт между микрофонными предусилителями и пультами комментаторов AR-212ASM↗ и AR-214ASM↗ для устранения земляных петель и согласования уровней сигналов. Для распределения сигналов с гальванической развязкой могут применяться трансформаторные распределители DS-109ASTM↗ и DS-214ASTM↗, которые обеспечивают разветвление сигнала на несколько потребителей с сохранением гальванической изоляции. При построении систем мониторинга и контроля звука рекомендуется использовать студийные мониторы AM-11AS↗. Благодаря наличию дополнительного аттенюатора, отсутствию необходимости в питании, компактности и высокой надёжности, TR-11AS-G становится универсальным решением для согласования уровней и устранения проблем с заземлением в любых профессиональных аудиосистемах.
