Модуль оптический порт Yamaha MMF-SWP1

В построении отказоустойчивых аудиосетей Dante, особенно на концертных площадках и стадионах, ключевым элементом становится не только сам коммутатор, но и возможность организации резервных оптических линий связи. Yamaha MMF-SWP1 — это опциональный оптический модуль расширения, который устанавливается в специальный слот коммутаторов серии SWP1 и добавляет возможность подключения мультимодового оптоволокна через разъёмы opticalCON. Это не самостоятельное сетевое устройство, а компонент, который превращает медный Dante-коммутатор в узел, способный работать с оптическими магистралями. MMF-SWP1 расширяет функциональность коммутатора, позволяя прокладывать линии связи на значительные расстояния и обеспечивать полное резервирование сети.

Основное применение MMF-SWP1 — организация резервированных оптических соединений в сетях Dante. В коммутаторах серии SWP1, оснащённых этим модулем, становятся доступными дополнительные порты: порты 9 и 10 на модели SWP1-8, порт 10 на модели SWP1-8MMF и порт 18 на модели SWP1-16MMF. Эти порты предназначены для подключения мультимодового оптоволоконного кабеля с разъёмами opticalCON DUO, что позволяет создать кольцевую топологию или схему с резервированием, где при обрыве одного кабеля передача данных продолжается по резервному. Для живого звука, где остановка сети недопустима, такая возможность является критически важной. MMF-SWP1 также востребован на стадионах и крупных концертных площадках, где расстояние между сценическими коммутаторами и FOH-позицией превышает возможности медных кабелей. В театральных постановках с распределённой сценической инфраструктурой оптические линии позволяют избежать электромагнитных наводок и обеспечить гальваническую развязку между зонами. В инсталляциях — конференц-центрах, кампусах, многофункциональных комплексах — MMF-SWP1 используется для построения магистральных линий между зданиями и этажами, где прокладка медных кабелей ограничена расстоянием или условиями среды.

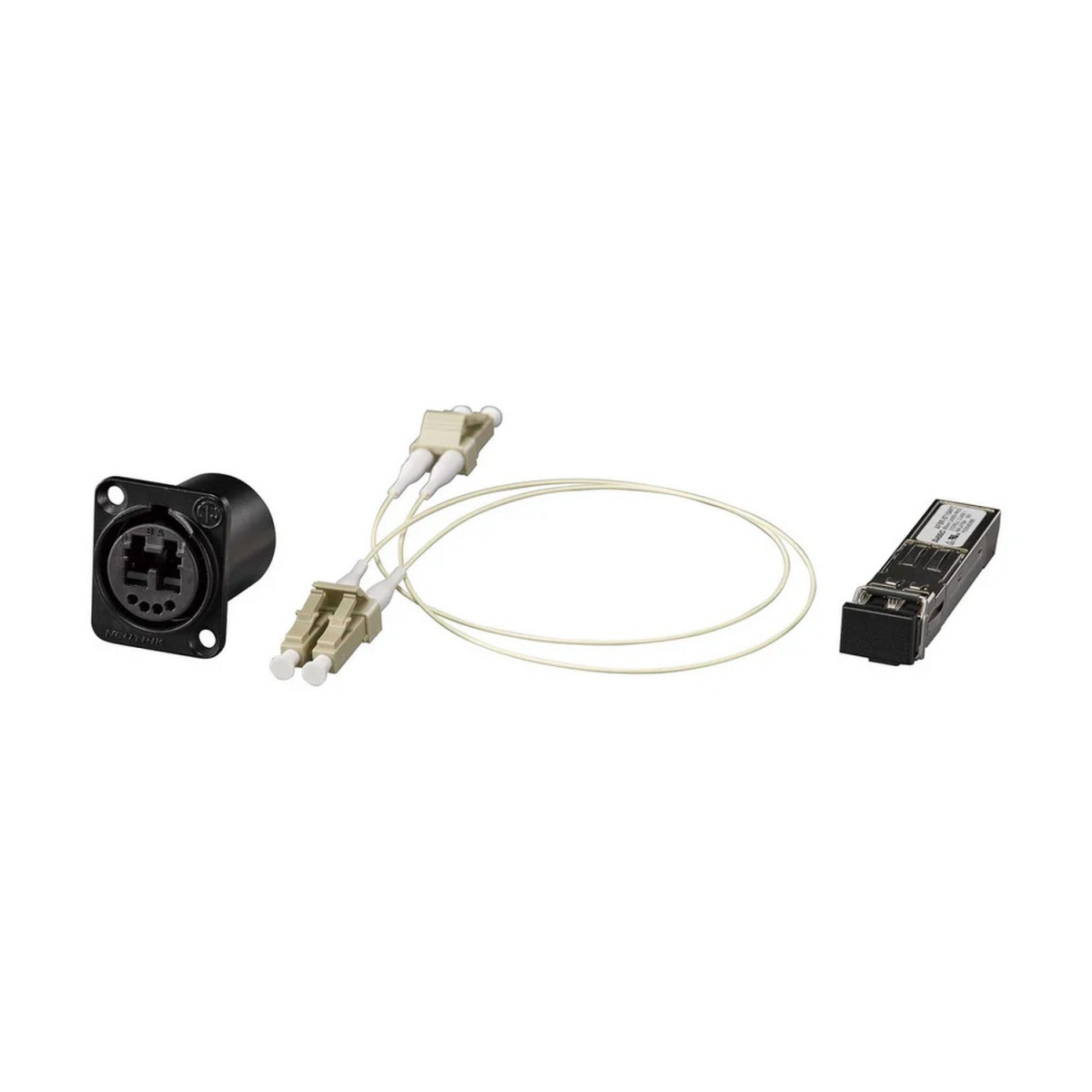

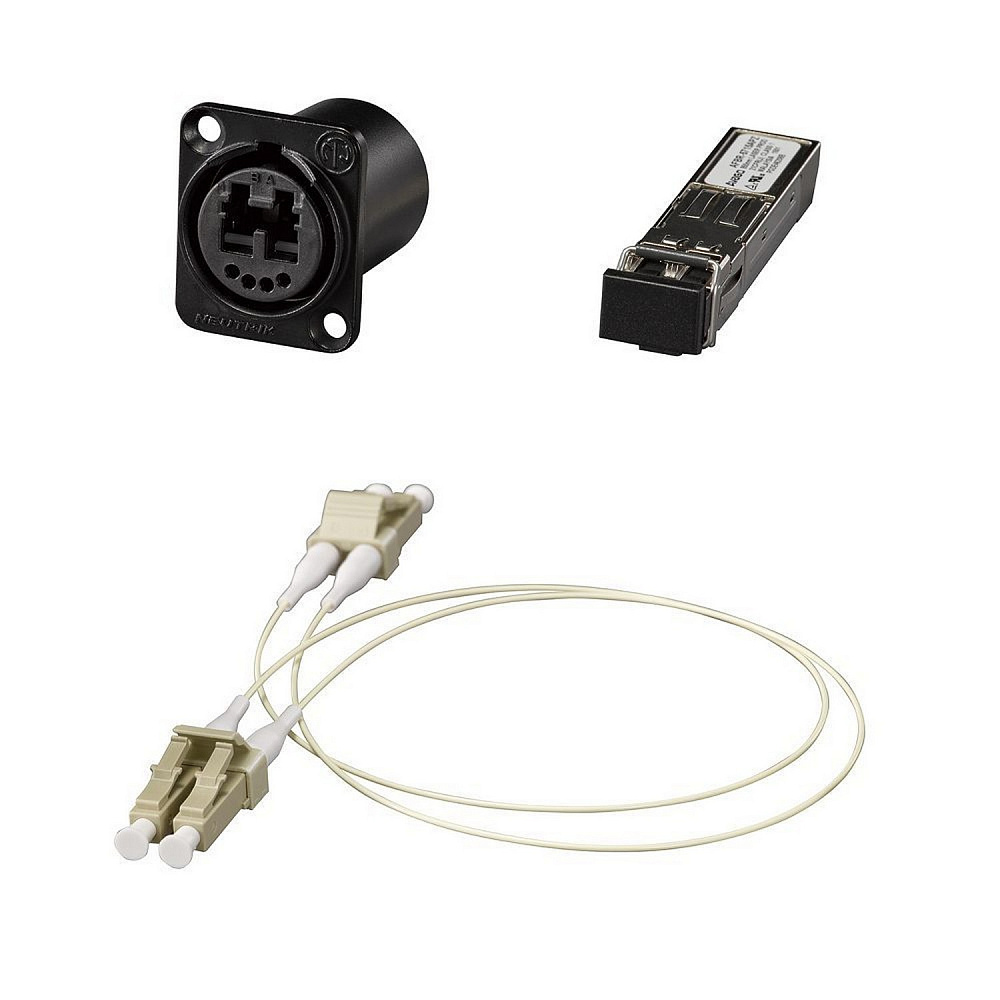

MMF-SWP1 представляет собой комплект для установки, включающий все необходимые компоненты для монтажа оптического модуля в предназначенный для этого слот коммутатора SWP1. Установка выполняется в авторизованном сервисном центре или квалифицированным специалистом, поскольку требует доступа к внутренним компонентам устройства. После установки модуль обеспечивает два оптических канала (при использовании совместно с уже имеющимся оптическим портом коммутатора), что позволяет организовать дублированную линию связи. Разъём opticalCON DUO представляет собой защищённый оптический коннектор, рассчитанный на условия эксплуатации на открытом воздухе и на сцене: он имеет пылезащитную крышку и механическую фиксацию, предотвращающую случайное отключение. При использовании кабеля с разъёмом LC Duplex также предусмотрена возможность подключения, но для защиты от пыли рекомендуется использовать пылезащитный колпачок.

С точки зрения сетевых характеристик MMF-SWP1 не изменяет пропускную способность коммутатора, а лишь добавляет физический интерфейс. Коммутаторы серии SWP1, в которые устанавливается модуль, поддерживают коммутационную способность 20 Гбит/с и пропускную способность 15 Mpps, а количество MAC-адресов в таблице коммутации достигает 16 384. MMF-SWP1 работает на длине волны 850 нм (мультимодовый диапазон) и соответствует стандарту 1000BASE-SX для гигабитных оптических соединений. Это обеспечивает совместимость с распространёнными мультимодовыми оптоволоконными кабелями (50/125 мкм или 62,5/125 мкм) и позволяет строить линии протяжённостью до 550 метров в зависимости от типа волокна. Для Dante-сетей, где задержка и синхронность имеют первостепенное значение, оптические линии не вносят дополнительной задержки по сравнению с медными соединениями, а гальваническая развязка исключает риск повреждения оборудования при разности потенциалов.

MMF-SWP1 совместим с коммутаторами серии SWP1, которые специально оптимизированы для работы с Dante. Эти коммутаторы имеют 12 портов etherCON, 4 порта RJ45 и один порт opticalCON (в зависимости от модели), а также слот расширения для установки MMF-SWP1. В моделях SWP1-8MMF и SWP1-16MMF один оптический порт уже присутствует, а MMF-SWP1 добавляет второй, что позволяет использовать два оптоволоконных кабеля для резервирования. В модели SWP1-8 изначально нет оптических портов, и установка MMF-SWP1 добавляет сразу два порта (9 и 10). Коммутаторы серии SWP1 поддерживают функцию Yamaha LAN Monitor — программного обеспечения для визуализации сети и мониторинга состояния Dante-системы, что упрощает диагностику и управление. Питание коммутаторов осуществляется от сети 100–240 В, а для резервирования можно использовать опциональный AC-адаптер PA-700, подключаемый к разъёму EXT DC INPUT (XLR-4-32).

MMF-SWP1 полностью совместим с коммутаторами Yamaha SWP1-8↗, SWP1-8MMF↗ и SWP1-16MMF↗. Для резервирования питания коммутатора используется адаптер PA-700↗, а для мониторинга сети — программное обеспечение Yamaha LAN Monitor↗. В сочетании с этими компонентами MMF-SWP1 позволяет построить сеть Dante, соответствующую требованиям самых ответственных проектов — от гастрольных туров до стационарных инсталляций.

Приобрести Yamaha MMF-SWP1 можно в интернет-магазине профессионального оборудования vismedia.ru.
