Карта Allen&Heath M-SQ-DANT32-A (MSD32X)

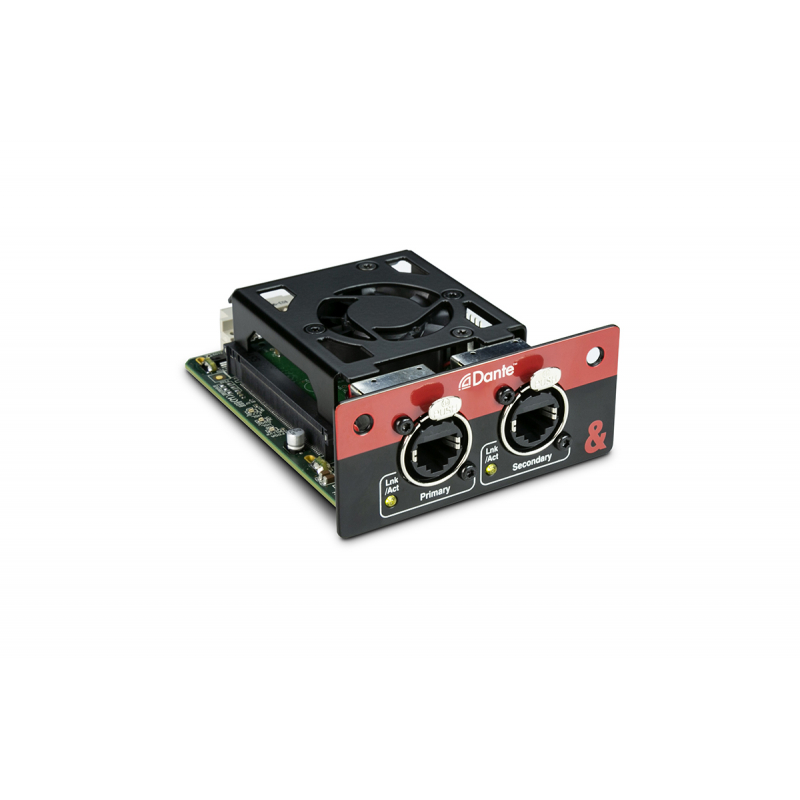

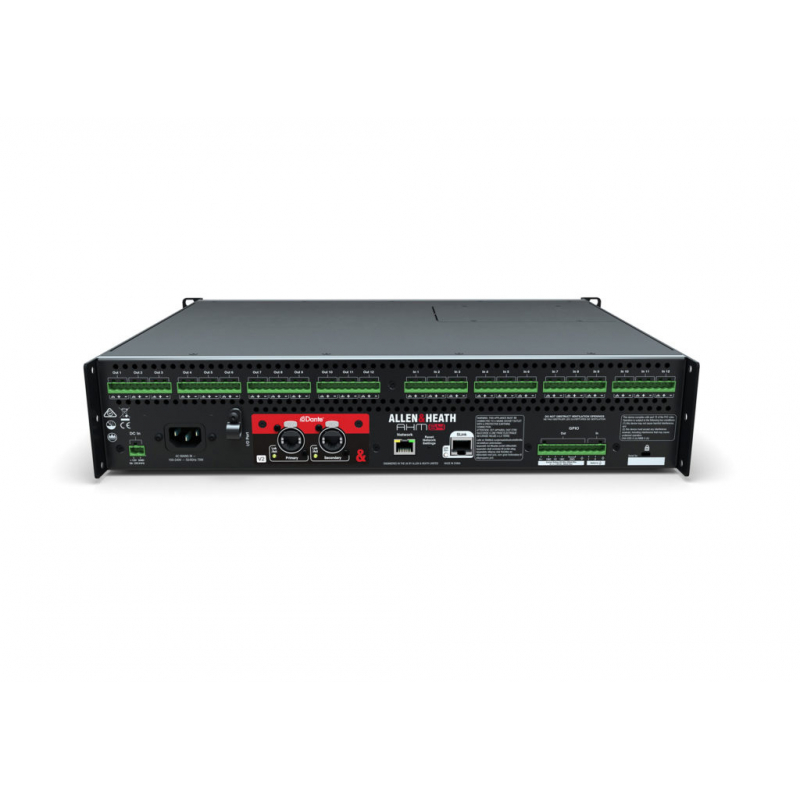

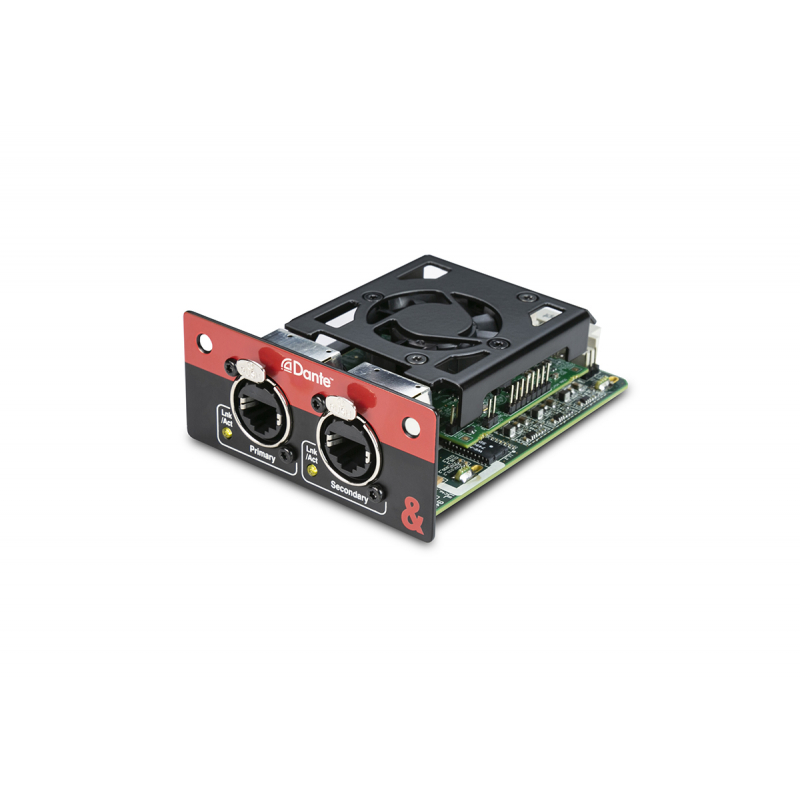

Allen & Heath M‑SQ‑DANT32‑A (MSD32X) — это интерфейсная карта расширения, которая добавляет в любой микшер серии SQ (SQ‑5, SQ‑6, SQ‑7) или матричный процессор AHM (AHM‑16, AHM‑32, AHM‑64) полноценный 32‑канальный вход/выход в сеть Dante™. Карта устанавливается в стандартный слот расширения на задней панели микшера, не требует внешних корпусов и сразу после установки даёт возможность принимать и передавать аудио 32×32 на частоте 48 кГц или 96 кГц. Это ключевой апгрейд для инсталляций, студий и концертных площадок, где нужно многоканальное подключение к цифровым сценическим коробкам, системам записи или другим Dante‑устройствам без замены консоли.

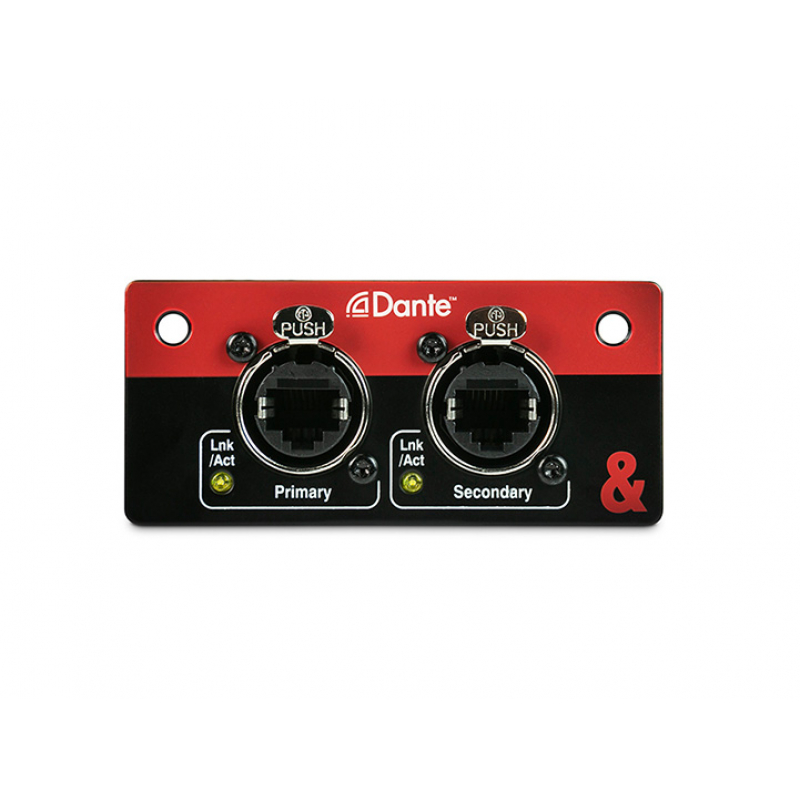

32×32 канала и два независимых порта. Карта обеспечивает 32 входа и 32 выхода цифрового аудио, которые микшер «видит» как обычные каналы и шины. Частота дискретизации выбирается пользователем: 48 кГц (например, для совместимости с Dante Virtual Soundcard на 32 канала) или 96 кГц (для максимального качества, совместимости с собственным 96‑кГц трактом SQ и работы с профессиональными студийными системами). Два разъёма EtherCon (Primary и Secondary) могут работать в двух режимах: режим резервирования, когда второй порт автоматически подхватывает трафик при обрыве первого кабеля, или режим раздельной работы (Switched), когда оба порта действуют как два независимых Dante‑интерфейса, подключаясь к разным сетям, что востребовано в сложных инсталляциях с разделением технологических зон. Внутреннее переключение Control Network Bridge позволяет передавать управляющие данные между портами без дополнительных настроек.

Упрощение системной интеграции и многодорожечная запись. С картой SQ Dante 32×32 любой совместимый микшер или процессор получает возможность напрямую взаимодействовать со всем семейством Dante‑устройств Allen & Heath — компактными модулями DT02, DT20, DT22, настенными блоками DT164‑W, сценическими коробками DT168, а также с Dante‑оборудованием сторонних производителей. Карта поддерживает Dante Virtual Soundcard (продаётся отдельно) для многоканальной записи и воспроизведения напрямую с компьютера, Dante Domain Manager для централизованного управления и защиты сети, а также протокол AES67, обеспечивающий совместимость с устройствами других вендоров, работающих по этому стандарту.

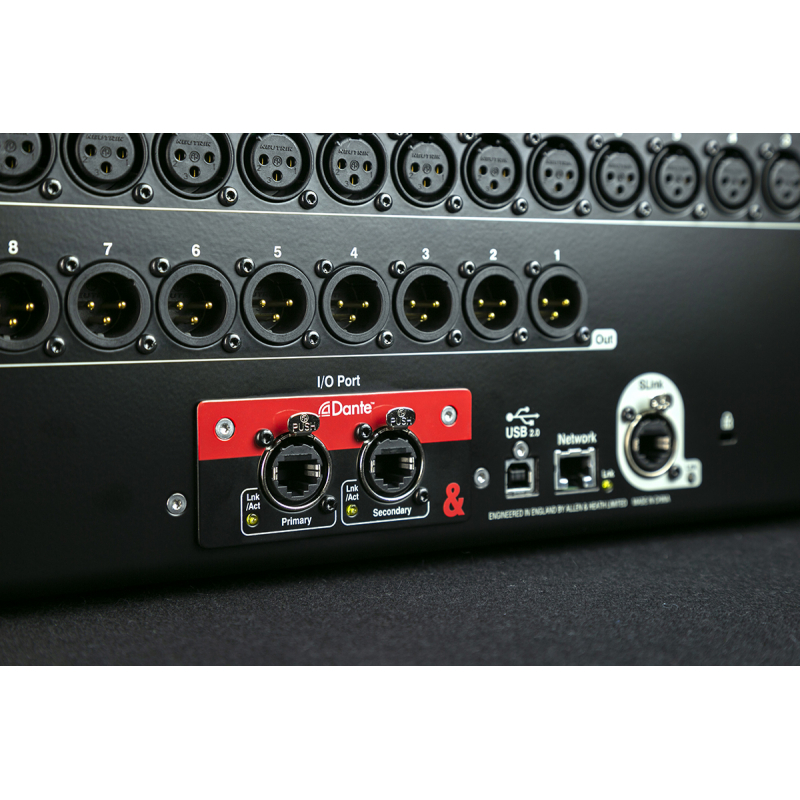

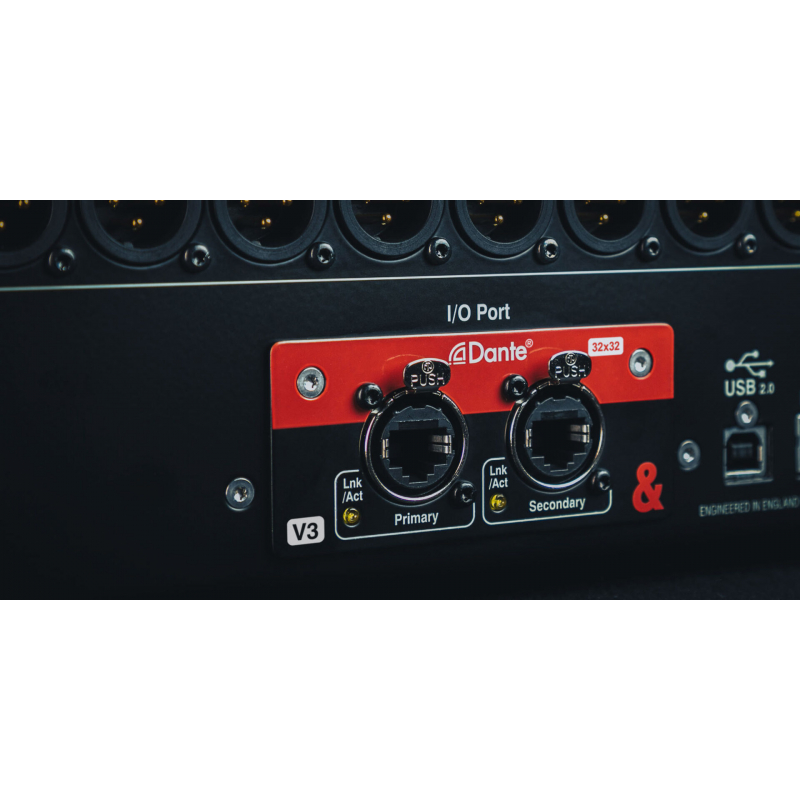

Простая установка без дополнительных инструментов. Карта поставляется в виде готового модуля, который вставляется в слот расширения SQ или AHM. Для установки достаточно выключить питание устройства, снять защитную крышку слота, задвинуть карту по направляющим, зафиксировать винтами и снова включить питание. Микшер автоматически обнаружит новое оборудование. После этого маршрутизация каналов выполняется через стандартное приложение Audinate Dante Controller. Для работы карты на микшерах SQ необходима версия прошивки не ниже 1.58; для процессоров AHM версия прошивки должна быть актуальной.

Ответы на частые вопросы:
Чем отличается M‑SQ‑DANT32‑A от старших Dante‑карт Allen & Heath (M‑DL‑ADAPT, Dante 64×64, Dante 128×128)? Старшие карты ориентированы на экосистему dLive и обеспечивают большую канальность (64×64 и выше). M‑SQ‑DANT32‑A специально спроектирована для миксеров SQ и процессоров AHM, использует стандартный слот расширения этих серий и оптимизирована под их ресурс. При этом качество аудио и поддержка 96 кГц/48 кГц, AES67, Dante Domain Manager полностью совпадают со старшими линейками.
Обязательно ли обновлять прошивку микшера перед установкой? Да, для SQ необходима прошивка версии 1.58 или выше. Для AHM рекомендуется использовать последнюю доступную прошивку. Обновление выполняется штатными средствами через USB‑накопитель или фирменное ПО.
Можно ли одновременно использовать Dante‑карту и встроенный USB‑интерфейс SQ? Да, оба интерфейса работают независимо. Например, вы можете вести многодорожечную запись через Dante Virtual Soundcard на компьютер в аппаратной и одновременно транслировать стереомикс через USB на ноутбук для стрима.
Совместима ли карта со сторонними Dante‑устройствами? Да, благодаря поддержке AES67 и стандартных протоколов Audinate карта работает с Dante‑оборудованием любых производителей, включая Yamaha, Focusrite, Shure и других.

Интерфейсная карта Allen & Heath M‑SQ‑DANT32‑A превращает микшер SQ или процессор AHM в полноценный узел Dante‑сети, снимая ограничения по канальности и упрощая интеграцию в современные цифровые инсталляции. Приобрести интерфейсную карту Allen & Heath M‑SQ‑DANT32‑A (MSD32X) можно в магазине vismedia.ru.
