Метербридж Yamaha MBCL

В работе с цифровыми микшерными консолями серии CL инженеру часто не хватает не вычислительной мощности, а быстрого и постоянного визуального контроля над уровнями сигналов. Основной дисплей консоли универсален, но в разгар живого концерта или трансляции переключение между страницами меню отнимает время и рассеивает внимание. Yamaha MBCL — это специализированный пиковый измерительный мост (Peak Meter Bridge), который устанавливается непосредственно на консоли CL1 и CL3 и предоставляет постоянный, мгновенно считываемый обзор критических уровней. Это не просто дополнительный аксессуар, а инструмент, который меняет эргономику рабочего места, позволяя сосредоточиться на миксе, а не на навигации по интерфейсу.

MBCL применяется в тех же сценариях, где используются сами консоли CL1 и CL3. На концертных площадках и фестивалях мост позволяет инженеру одновременно видеть уровни мастер-шины, матричных выходов и ключевых групп, не отвлекаясь от фейдеров и параметров обработки. В театральных постановках с их сложной маршрутизацией и множеством сценических зон MBCL даёт постоянный контроль над уровнями восьми матриц, что критически важно для синхронизации звука с действием на сцене. На телевизионных и стриминговых трансляциях, где недопустимо превышение пиковых уровней, измерительный мост обеспечивает точный контроль в реальном времени, помогая избежать клиппирования и сохранить соответствие вещательным стандартам. В студиях звукозаписи MBCL используется для визуального контроля многоканальных сессий, позволяя быстро оценить баланс и динамику без переключения окон на основном экране. Для прокатных компаний наличие MBCL в комплекте с консолью CL1 или CL3 делает её более универсальным инструментом, готовым к работе на площадках любого масштаба.

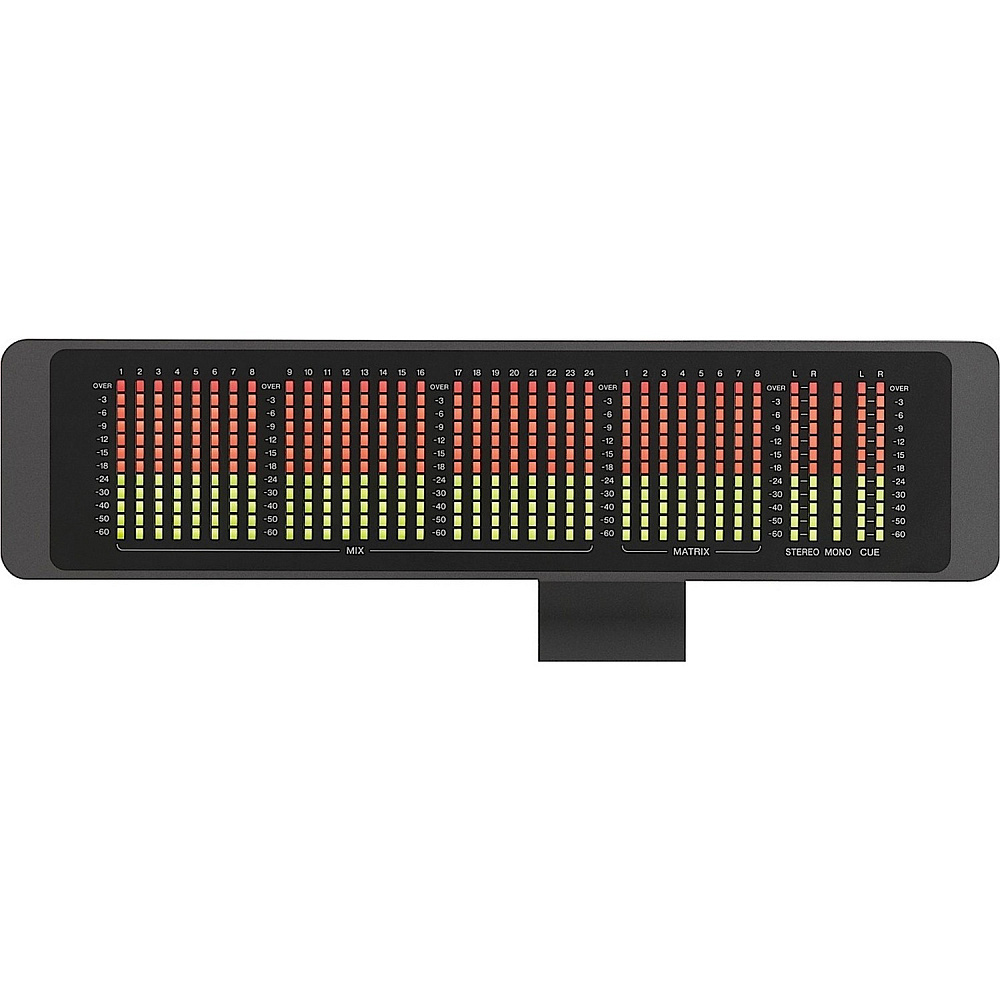

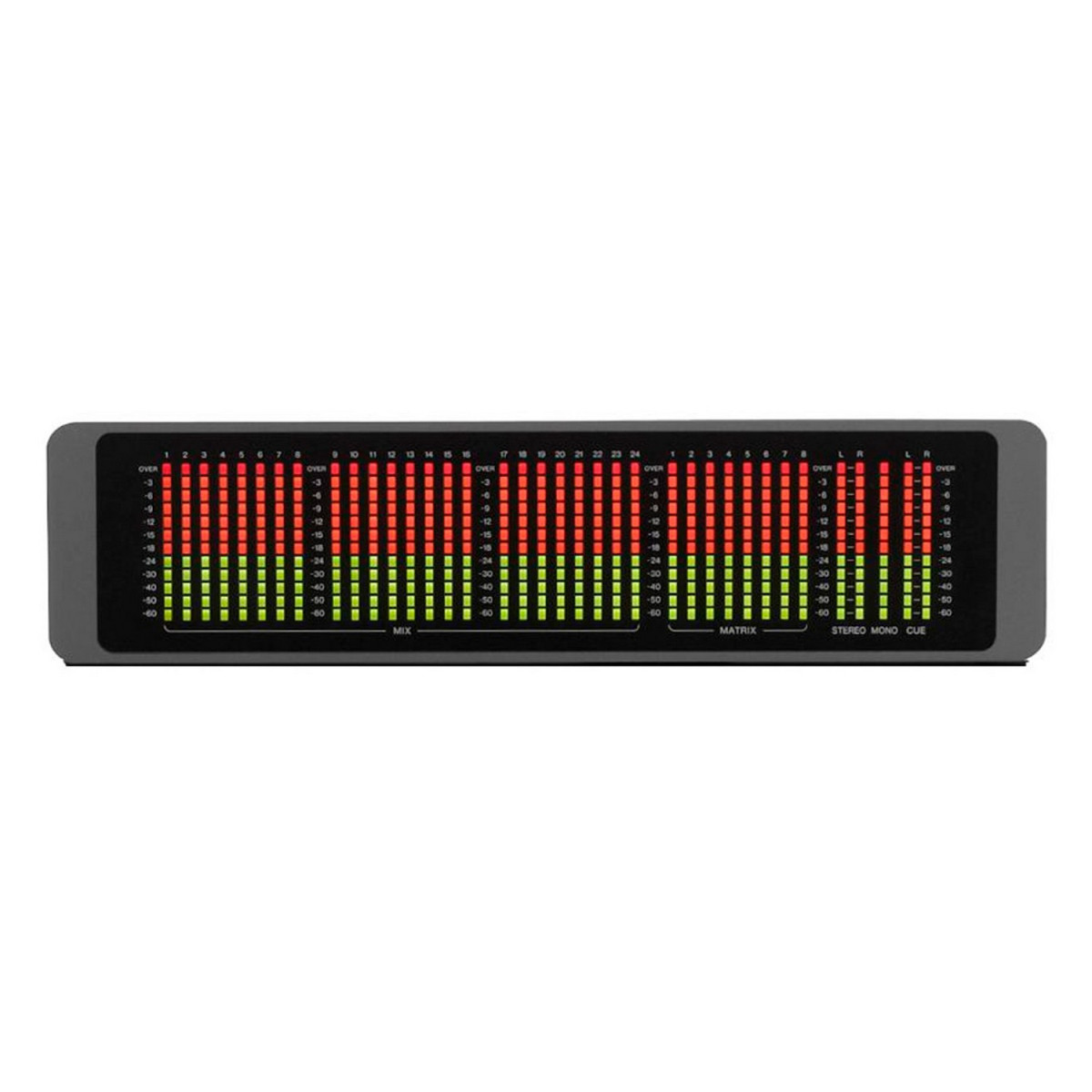

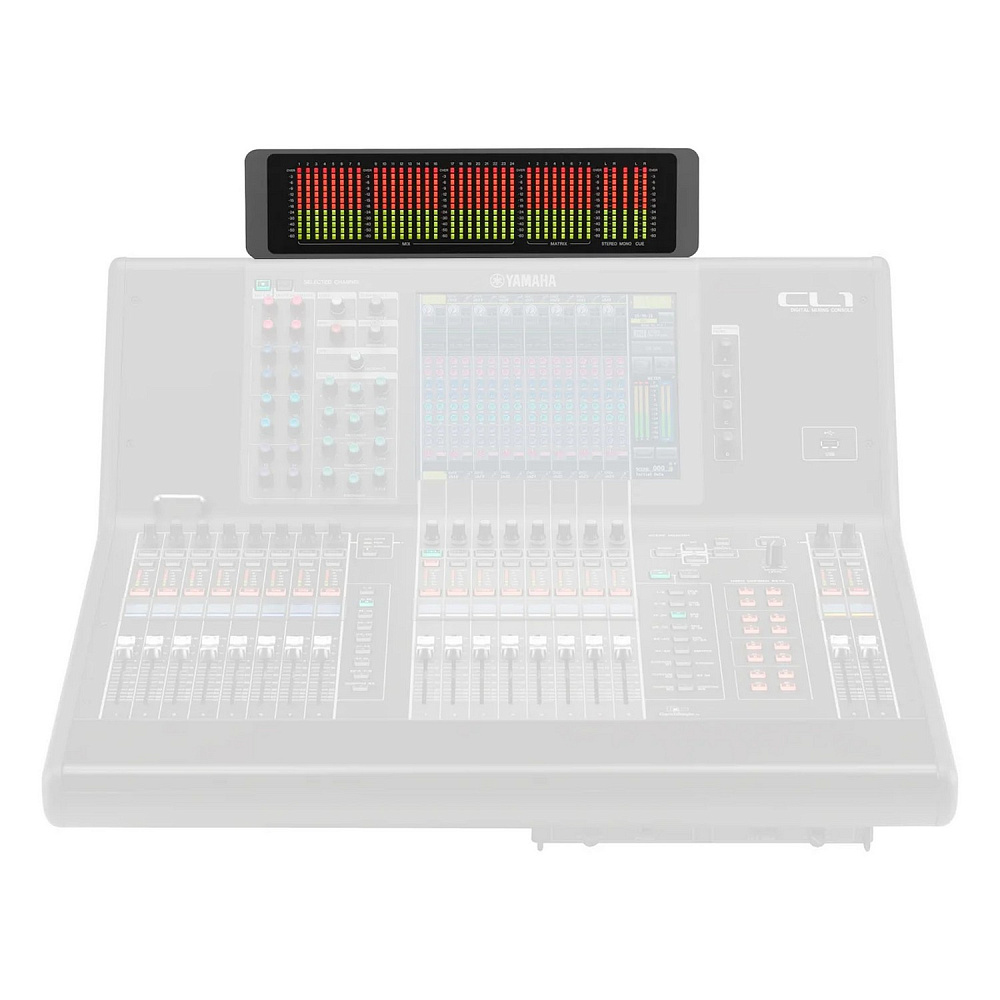

Конструктивно MBCL представляет собой панель, которая крепится к задней части консоли над сенсорным экраном, образуя с ней единое целое. Двенадцать сегментных светодиодных индикаторов отображают уровень сигнала с шагом в 4 дБ в диапазоне от −60 до 0 дБ, что соответствует профессиональным стандартам индикации. Такая детализация позволяет отслеживать не только пиковые значения, но и динамику сигнала, вовремя замечая потенциальные проблемы, такие как низкоуровневый шум или приближение к клиппированию. Мост визуализирует 24 канала, включая входные и выходные, а также предоставляет отдельные индикаторы для 8 матричных шин и мастер-канала, что даёт полную картину микса с одного взгляда. Индикаторы обладают высокой контрастностью и читаемостью как при ярком сценическом освещении, так и в условиях низкой освещённости студии или трансляционной аппаратной.

Установка MBCL не требует сложного вмешательства в электронику консоли. Мост подключается к специальному порту METER на задней панели CL1 или CL3 и фиксируется с помощью винтов, которые уже предусмотрены в конструкции консоли. После подключения консоль автоматически распознаёт мост, и его индикаторы начинают работать синхронно с логикой уровней консоли. Владельцы CL1 и CL3 могут выбрать точку съёма сигнала для индикации — PRE EQ, PRE FADER или POST ON, — что позволяет адаптировать работу моста под конкретные задачи: например, контролировать уровень до обработки эквалайзером или после фейдера. Такая гибкость делает MBCL не просто пассивным индикатором, а настраиваемым инструментом мониторинга.

Физические характеристики MBCL скромны, но продуманы. Габариты составляют 374,4 × 184,5 × 29,2 мм, а вес — 1,3 кг, поэтому мост не утяжеляет консоль и не создаёт неудобств при транспортировке. Корпус рассчитан на профессиональную эксплуатацию в условиях гастролей, стационарных инсталляций и студийной работы. Для питания и передачи данных используется соединение с самой консолью, поэтому отдельный блок питания не требуется. Комплект поставки включает сам мост MBCL и руководство пользователя; для установки и начала работы не нужно приобретать дополнительные кабели или адаптеры.

MBCL полностью совместим с консолями Yamaha CL1↗ и Yamaha CL3↗. Для организации резервного питания консолей серии CL и M7CL может использоваться блок Yamaha PW800W↗, а для расширения функциональности консолей — карты серии Mini-YGDAI и лампы LA1L↗. MBCL не требует дополнительного программного обеспечения или драйверов: после физического подключения он готов к работе в паре с консолью.

Приобрести Yamaha MBCL можно в интернет-магазине профессионального оборудования vismedia.ru.
