Контроллер Yamaha DM7 Control Expansion Controller (CTL-DM7)

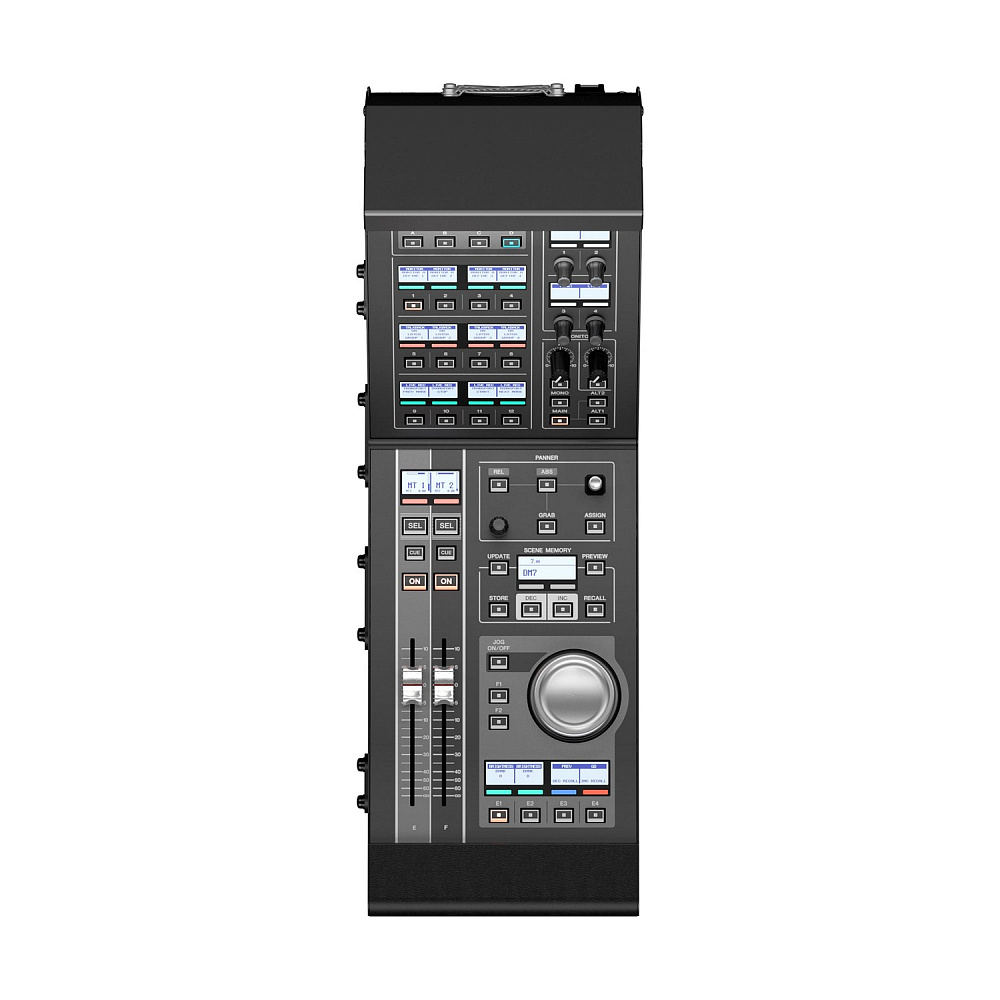

В практике живого звука и трансляций нередко складывается ситуация, когда сама консоль уже выбрана и установлена, но её физических органов управления перестаёт хватать для комфортной работы. Инженер вынужден постоянно переключаться между слоями, уходить в меню за доступом к памяти сцен или мониторным шинам, и в критический момент это отнимает драгоценные секунды. Yamaha CTL-DM7 (DM7 Control) — это расширенный контроллер, который решает именно эту задачу. Он не является самостоятельным микшерным пультом и не заменяет консоль, а представляет собой дополнительную панель физического управления, подключаемую по Ethernet к DM7 или DM7 Compact. Контроллер добавляет два 100-миллиметровых моторизованных фейдера, 16 пользовательских клавиш, четыре назначаемых регулятора, джойстик панорамирования, джог-колесо и выделенную группу клавиш для работы с памятью сцен и мониторингом. Фактически он превращает стандартную консоль в более эргономичный инструмент, приближая её по удобству работы к флагманским решениям, где доступ к ключевым функциям всегда находится под рукой.

Области применения CTL-DM7 определяются тем, какие именно задачи требуют дополнительного физического контроля. На живых концертах и фестивалях контроллер позволяет вынести на отдельную панель управление мониторными посылами или наиболее часто используемыми параметрами, не занимая основное рабочее поле консоли. Инженер может держать под рукой джойстик панорамирования и джог-колесо для точной настройки, в то время как основные фейдеры консоли остаются занятыми микшированием. В театральных постановках выделенные клавиши памяти сцен (Update, Preview, Store, Recall, Inc, Dec) и кнопки мониторинга A/B становятся особенно востребованными: переключение между картинами спектакля и контроль мониторных шин выполняются одним нажатием, без углубления в меню. В трансляционных комплексах и студиях контроллер даёт быстрый доступ к пользовательским клавишам, которые можно назначить на часто используемые операции — от включения фантомного питания до запуска воспроизведения. В конференц-центрах и многофункциональных залах CTL-DM7 помогает оператору, работающему с несколькими мероприятиями подряд, быстро переключаться между сценами и мониторными конфигурациями, не теряя концентрации.

Отдельного внимания заслуживает то, что CTL-DM7 поставляется с двумя программными пакетами — Broadcast Package (DEK-DM7-BR) и Theatre Package (DEK-DM7-TH). Это не просто бонус, а функциональное расширение, которое раскрывает возможности контроллера в соответствующих сценариях. Broadcast Package добавляет поддержку 5.1 Surround, функцию Mix Minus, Audio Follow Video и расширенный мониторинг громкости (Loudness Metering), что делает связку DM7 с CTL-DM7 полноценным инструментом для телевизионного и стримингового продакшена. Theatre Package, в свою очередь, ориентирован на сценические постановки и включает функции, связанные с управлением актёрскими библиотеками и сценарной логикой. Наличие обоих пакетов в комплекте означает, что пользователь получает инструмент, готовый к работе как в театре, так и на трансляции, без необходимости докупать программные опции отдельно.

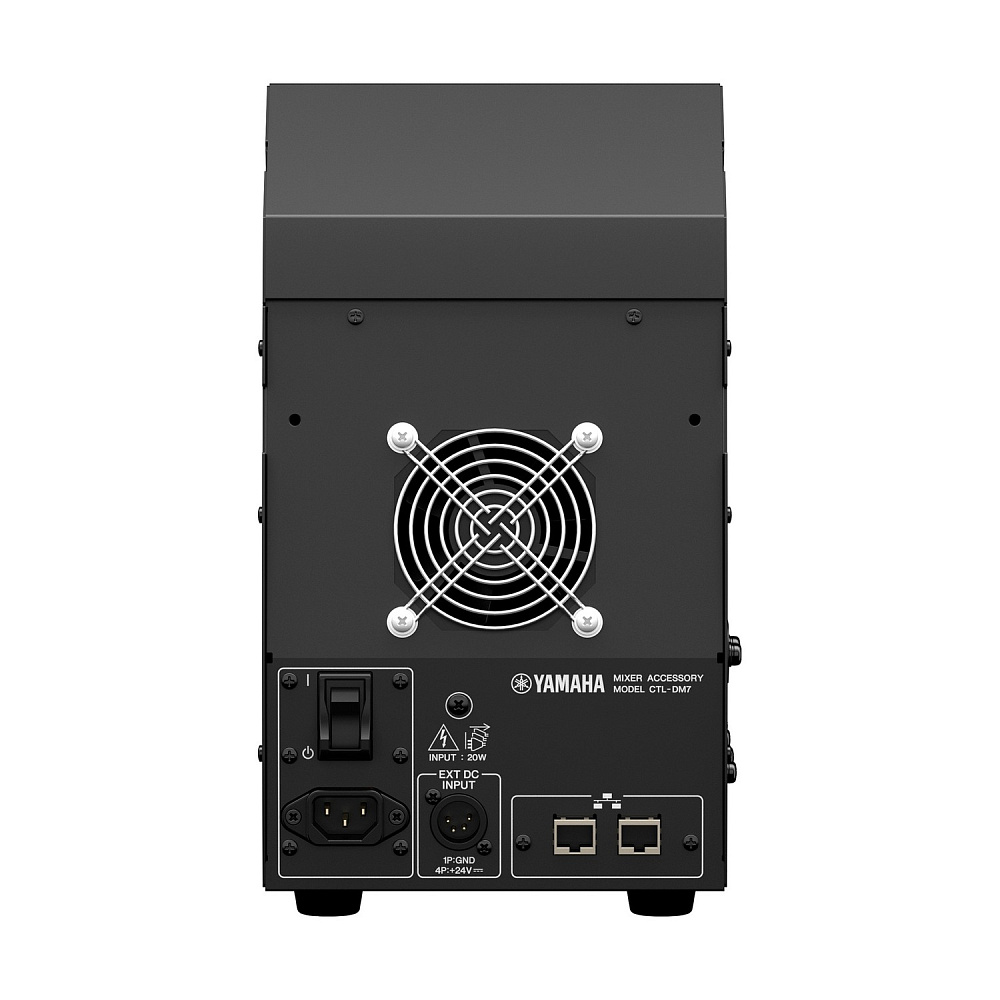

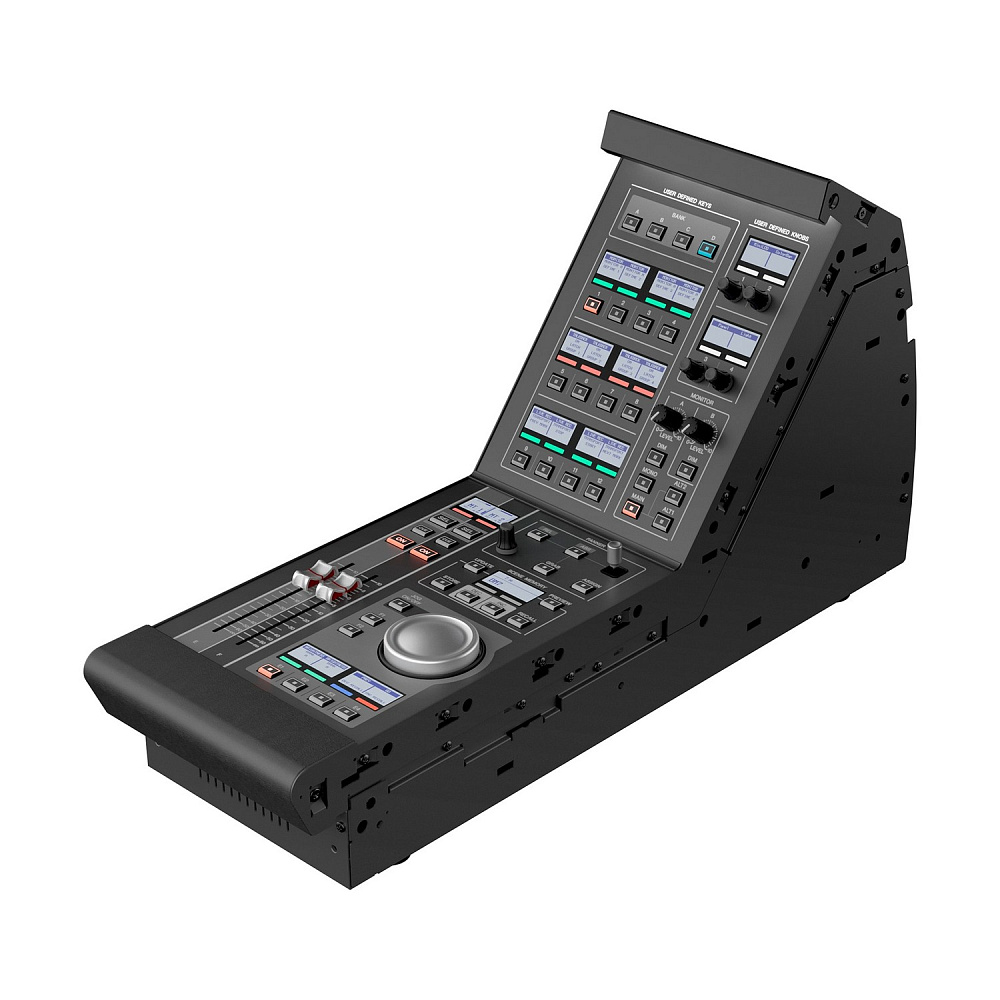

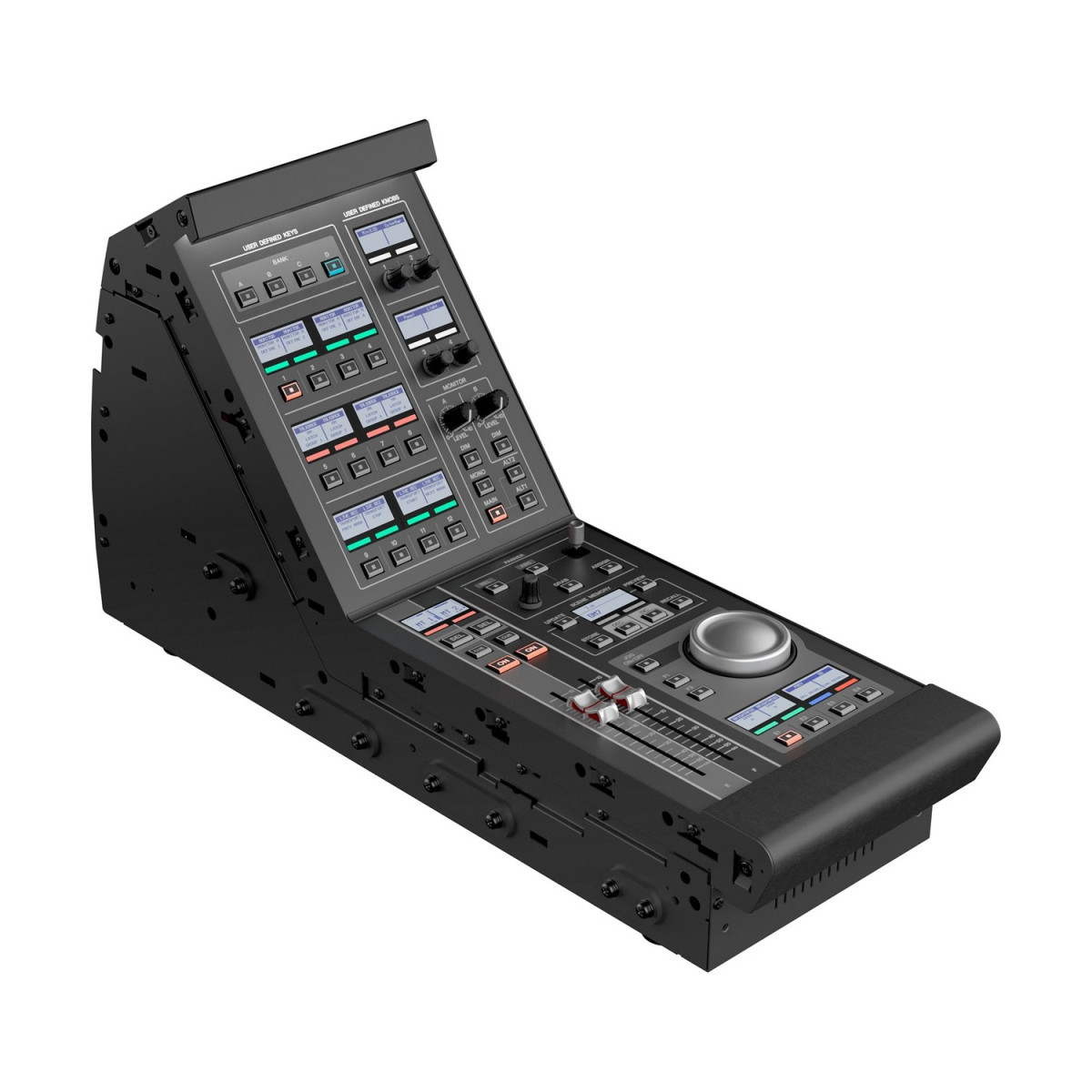

Конструктивно CTL-DM7 выполнен в компактном корпусе шириной 191 мм, высотой 323 мм и глубиной 562 мм, а вес нетто составляет 7 кг. Это настолько небольшие габариты, что контроллер можно разместить рядом с консолью на том же столе или закрепить непосредственно на корпусе DM7 или DM7 Compact, образовав единую рабочую станцию. Для стационарной установки в стороне от консоли предусмотрены боковые накладки (side pads), которые приобретаются отдельно. Корпус рассчитан на профессиональную эксплуатацию: устройство оснащено двумя входами питания — AC INPUT и EXT DC INPUT, что позволяет организовать резервирование питания. Для полного резервирования можно использовать опциональный адаптер PA-700, подключаемый к входу постоянного тока. Потребляемая мощность составляет всего 20 Вт, поэтому контроллер не создаёт дополнительной нагрузки на электросеть и не требует выделенной линии.

С точки зрения интеграции CTL-DM7 не является автономным устройством обработки звука. Он подключается к консоли по Ethernet и работает как расширение её интерфейса, используя вычислительные ресурсы и аудиодвижок самой консоли. Это означает, что все настройки, сцены и маршрутизация остаются в консоли, а контроллер лишь предоставляет дополнительные физические средства управления. Такая архитектура гарантирует, что при отключении или неисправности CTL-DM7 консоль продолжает работать в обычном режиме — контроллер не является точкой отказа, критичной для системы. Настройка контроллера выполняется через меню консоли, где каждому элементу можно назначить функцию из обширного списка параметров, включая уровни, панораму, отправки на шины, управление динамикой и доступ к памяти сцен.

Функционально CTL-DM7 дополняет консоль именно там, где физический интерфейс DM7 или DM7 Compact оказывается наиболее загруженным. Два дополнительных фейдера могут быть назначены на мониторные посылы, на групповые шины или на любые другие каналы, которые инженеру нужно держать под рукой независимо от текущего слоя основного пульта. 16 пользовательских клавиш с поддержкой четырёх банков памяти дают в сумме 64 назначаемых действия, а четыре пользовательских регулятора позволяют управлять параметрами, которые неудобно или невозможно вывести на основные энкодеры. Джойстик панорамирования обеспечивает интуитивное управление положением источника в стереополе, а джог-колесо ускоряет навигацию по параметрам и точную подстройку значений. Клавиши памяти сцен сгруппированы отдельно и включают полный набор операций: обновление, предварительный просмотр, сохранение, вызов, инкремент и декремент номера сцены. Кнопки Monitor A/B дают мгновенный доступ к переключению мониторных шин, что особенно важно при работе с несколькими операторами или при быстрой смене задач.

CTL-DM7 полностью совместим с консолями серии DM7. Он может использоваться с полноразмерной DM7↗ со 120 входными каналами и 28 фейдерами, а также с компактной DM7 Compact↗ с 72 входными каналами и 16 фейдерами. В паре с DM7 Compact контроллер особенно полезен, поскольку добавляет недостающие физические элементы управления и приближает компактную консоль по эргономике к старшей модели. Для распределённых систем ввода-вывода, работающих с DM7 по Dante, можно использовать сценические боксы Rio3224-D2↗ и Rio1608-D2↗, а также Tio1608-D2↗. Настройка и удалённое управление осуществляются через DM7 Editor↗ и приложение DM7 StageMix↗, что позволяет интегрировать контроллер в общую систему управления без дополнительного программного обеспечения.
