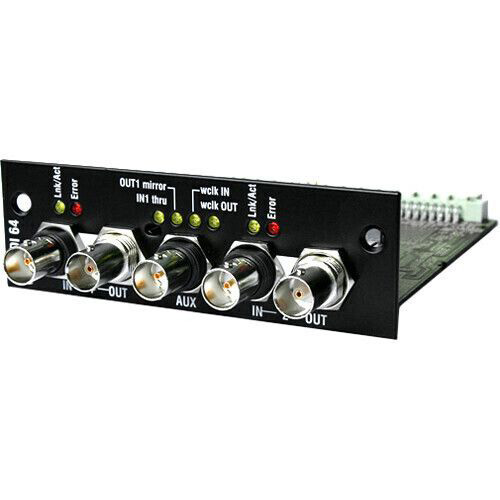

Двухпортовая карта MADI Allen & Heath M-MADI2-A

В профессиональных аудиосистемах — на концертных площадках, в студиях звукозаписи, телевизионных студиях и трансляционных автобусах (OB vans) — MADI (Multichannel Audio Digital Interface) остаётся одним из самых распространённых стандартов для передачи большого количества цифровых аудиоканалов. Подключение к внешним консолям, многоканальная запись, интеграция с существующими MADI-инфраструктурами и организация цифрового сплита — все эти задачи требуют надёжного и гибкого интерфейса. Allen & Heath M-MADI2-A — это двухпортовая карта MADI-интерфейса, разработанная для установки в слот расширения Port B цифровых микшерных систем iLive↗, а также совместимая с консолями GLD↗. Карта обеспечивает до 128 каналов двунаправленной передачи цифрового аудио (2 потока по 64 канала) с частотой дискретизации 48 кГц и разрядностью 24 бит, открывая широкие возможности для интеграции с вещательным и студийным оборудованием, сторонними консолями и системами записи.

В основе M-MADI2-A лежит поддержка двух независимых MADI-потоков. Каждый из двух портов (Link 1 и Link 2) обеспечивает 64 канала двунаправленной передачи аудио по коаксиальному кабелю 75 Ом с разъёмами BNC. Второй порт может быть настроен как независимый поток для подключения к двум разным устройствам или как резервный канал (Redundant Mode) для обеспечения бесперебойной передачи аудио в случае отказа одного из кабелей. В режиме резервирования аудио и тактовая синхронизация автоматически переключаются на резервный канал без прерывания сигнала. Дополнительный BNC-разъём AUX может быть настроен в одном из четырёх режимов: дублирование выходного потока Link 1 (Out 1 Mirror) для разделения сигнала на несколько устройств; сквозная передача входного потока Link 1 (In 1 Thru) для каскадного подключения неограниченного количества устройств с полной ресинхронизацией и буферизацией сигнала; вход Wordclock для синхронизации системы от внешнего источника (48 кГц) с высокой чувствительностью до 200 мВ пик-пик; или выход Wordclock для синхронизации внешних устройств от системы iLive/GLD.

Гибкая маршрутизация сигналов позволяет назначать входные каналы с MADI на систему iLive блоками по 8 каналов, а выходы iLive и GLD могут быть направлены на оба MADI-потока одновременно. Это делает карту идеальным решением для организации цифрового сплита между Front of House (FOH) и мониторной системой (MON), подключения к внешним рекордерам и системам вещания, а также для интеграции с оборудованием сторонних производителей. Синхронизация может осуществляться от любого из MADI-потоков или от внешнего Wordclock, что обеспечивает гибкость при работе в сложных распределённых системах.

Карта M-MADI2-A устанавливается в слот Port B в фиксированных MixRacks iLive (iDR-16↗, iDR-32↗, iDR-48↗, iDR-64↗) и экспандерах (xDR-16↗), в слот Port B или Port A модульных MixRacks iLive (iDR0↗, iDR10↗) при условии наличия модуля RAB-2↗, а также в слот Port A модульных поверхностей iLive. В консолях GLD карта устанавливается в слот I/O Module. Установка не требует специальных навыков и выполняется за несколько минут: необходимо выключить систему, открутить два винта, удерживающие заглушку слота, аккуратно вставить карту по направляющим до соединения с разъёмом и закрепить её с помощью двух винтов. Светодиодные индикаторы на передней панели карты отображают активность линков и наличие ошибок потока, позволяя оперативно контролировать состояние соединений.

Карта Allen & Heath M-MADI2-A является официальным аксессуаром Allen & Heath, что гарантирует её полную совместимость с оборудованием бренда и стабильную работу в любых условиях. Она идеально подходит для профессиональных инсталляций, touring-систем, студий звукозаписи и систем вещания, где требуется гибкое и высококачественное многоканальное цифровое подключение. Благодаря своей универсальности и продуманной конструкции, M-MADI2-A станет незаменимым инструментом для системных интеграторов и звукорежиссёров, работающих с профессиональным оборудованием Allen & Heath.

Приобрести Allen & Heath M-MADI2-A вы можете в интернет-магазине профессионального оборудования vismedia.ru.
