DSP процессор Yamaha DSP-RX

В профессиональном звукоусилении крупных площадок и сложных постановок вычислительная мощность не менее важна, чем качество аналогового тракта. Yamaha DSP-RX — это DSP-движок, который выполняет роль вычислительного центра цифровой микшерной системы RIVAGE PM. В отличие от консолей, с которыми он работает, DSP-RX не имеет фейдеров и экранов: это рэковый блок, отвечающий за микширование, маршрутизацию, обработку эффектами и плагинами, а также за управление всей системой. Он обеспечивает обработку до 120 входных каналов, 48 шин микширования, 24 матриц и двух стереоканалов с частотой дискретизации до 96 кГц. Такая конфигурация делает DSP-RX оптимальным выбором для проектов, где требуется полноценная функциональность флагманской серии, но без избыточной для конкретной задачи вычислительной мощности старшей модели DSP-RX-EX.

Области применения DSP-RX охватывают широкий спектр профессиональных сценариев. На гастрольных турах и фестивалях движок используется как основной процессор системы RIVAGE PM: в связке с консолью CS-R5 или CS-R3 он обеспечивает обработку всех входных сигналов и распределение их по сценическим мониторам и фронтальному порталу. В театрах и на сценических площадках DSP-RX обрабатывает динамику, эквалайзеры и эффекты для каждого актёра и источника звука, а сценарная память системы позволяет переключаться между картинами спектакля без риска сбить настройки. В концертных залах и филармониях движок работает с симфоническими оркестрами и академическими коллективами, где важны прозрачность обработки и минимальные искажения. В конференц-центрах и выставочных комплексах DSP-RX управляет звуком в нескольких залах одновременно, обеспечивая гибкое распределение сигналов между сценами и зонами регистрации.

В студиях звукозаписи и на трансляционных комплексах DSP-RX интегрируется в системы многодорожечной записи и используется для продакшена, где требуется чистота сигнала и надёжность на протяжении многочасовых сессий. В спортивных аренах и на стадионах движок применяется для озвучивания трибун и комментаторских кабин, где важна стабильная работа с большим количеством входов и выходов. В прокатных компаниях DSP-RX ценится за совместимость с консолями управления RIVAGE PM: он может работать с CS-R10, CS-R10-S, CS-R5 и CS-R3, что позволяет гибко комплектовать парк под разные задачи — от небольших театральных постановок до крупных гастрольных туров.

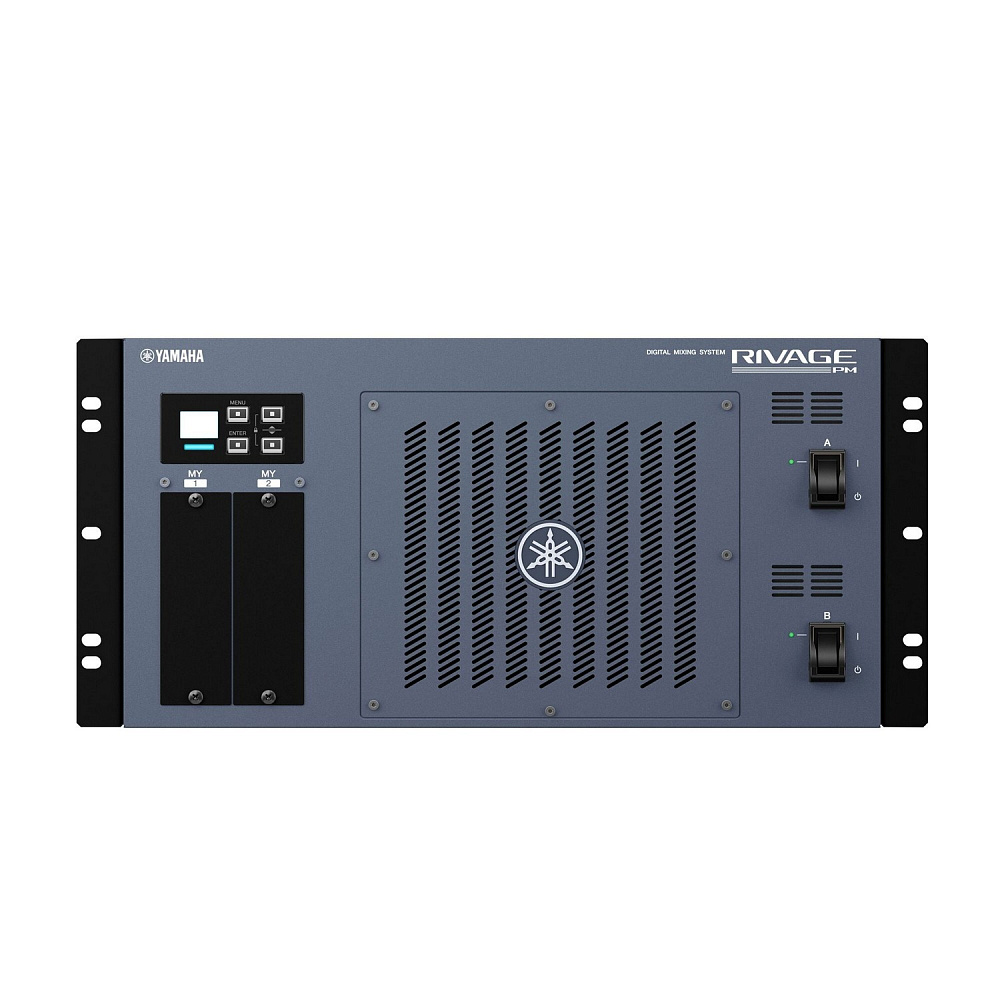

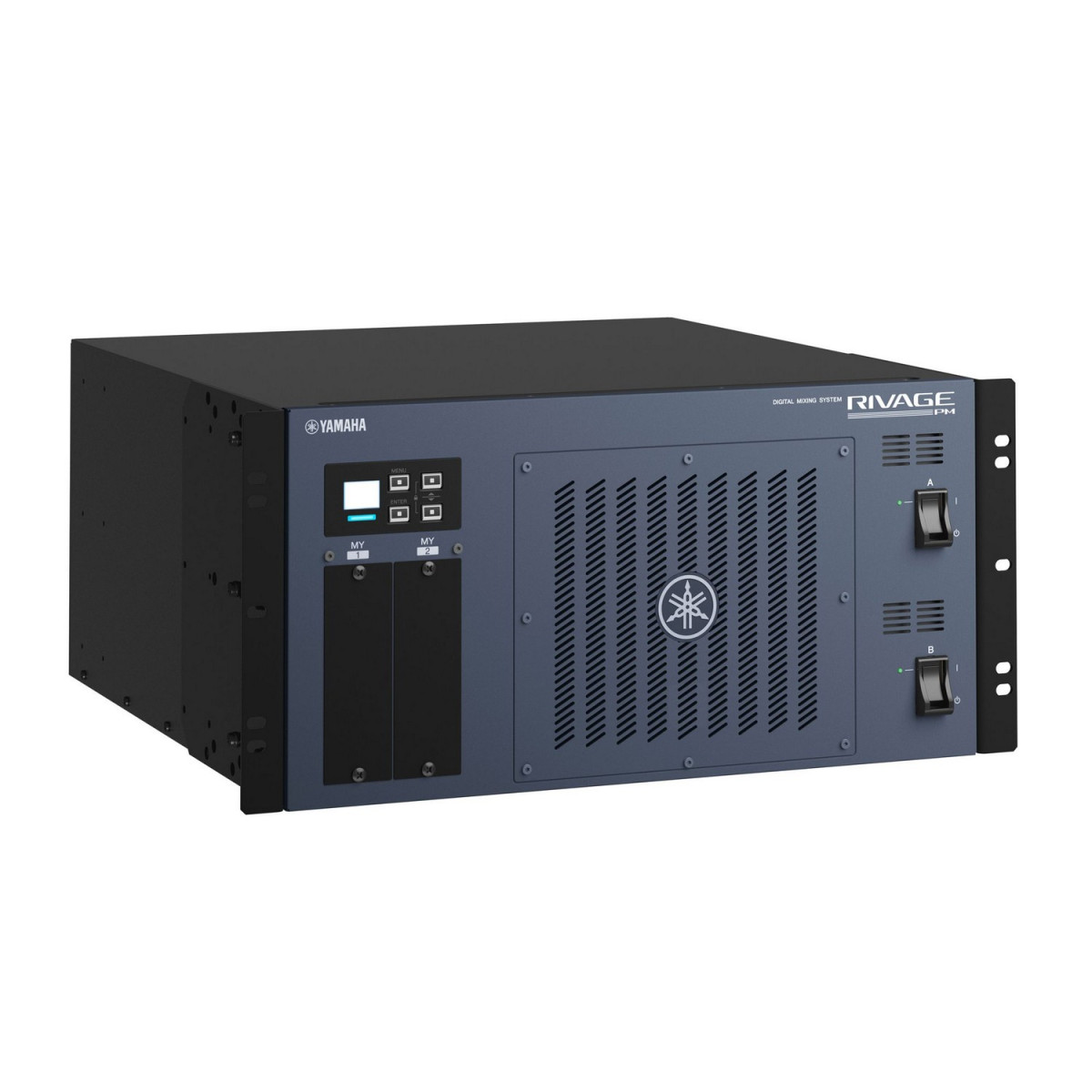

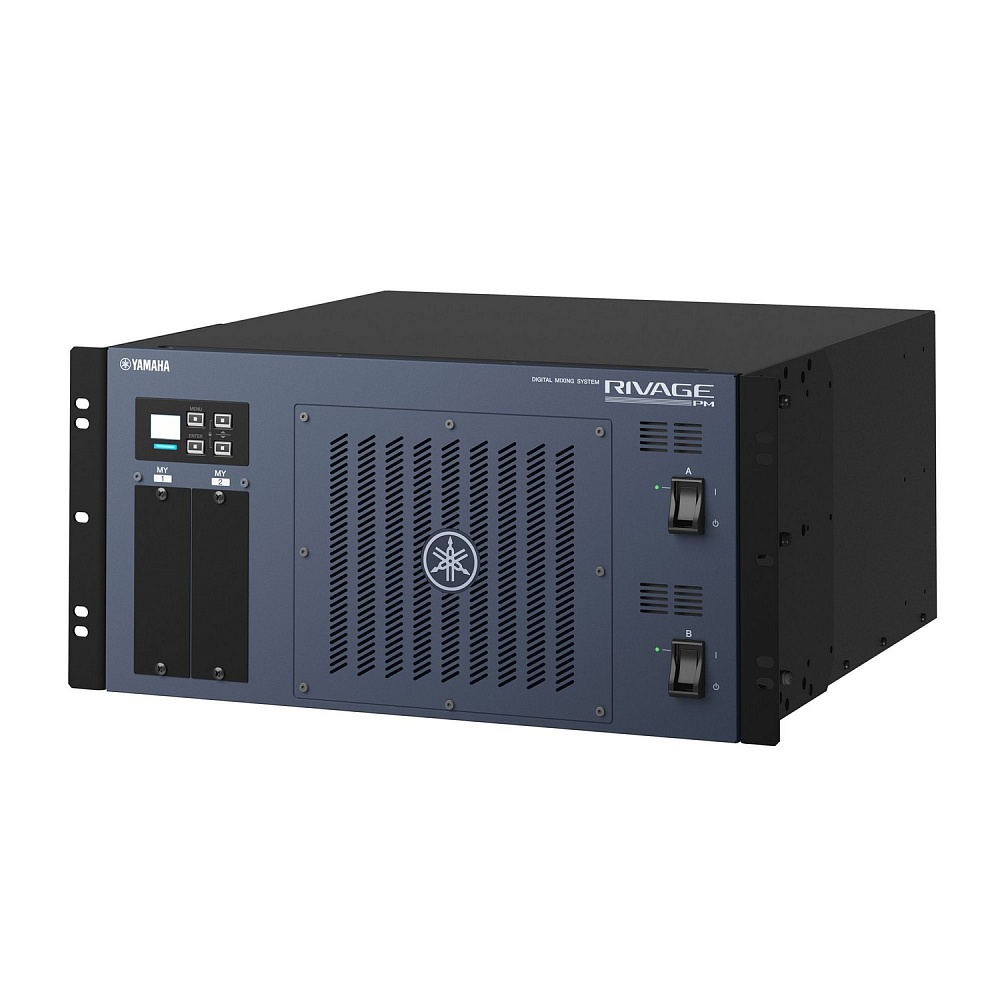

Конструктивно DSP-RX выполнен в 5U-рэковом корпусе. На передней панели расположены жидкокристаллический дисплей и цветной индикатор состояния, отображающий режим работы устройства: зелёный цвет означает нормальную работу, жёлтый — незначительную проблему, при которой устройство продолжает функционировать, красный — внутреннюю ошибку. Кнопка MENU и регуляторы позволяют настроить Unit ID (уникальный идентификатор устройства в сети), скорость вращения вентиляторов, яркость и контрастность дисплея, а также условия срабатывания аварийного выхода FAULT OUTPUT. Такая локальная индикация и управление упрощают диагностику на площадке, когда нет доступа к консоли или компьютеру с программным обеспечением.

Вычислительная архитектура DSP-RX построена вокруг четырёх слотов для карт расширения HY и двух слотов для карт MY. Каждый слот HY обеспечивает пропускную способность 256 входов и 256 выходов. Слоты HY 1 и 2 предназначены для установки сетевых карт TWINLANe, которые соединяют движок с консолью управления и рэковыми модулями ввода-вывода. Слот HY 4 отведён под карты многодорожечной записи. Слоты MY (Mini-YGDAI) позволяют добавить аналоговые, цифровые или сетевые интерфейсы формата Mini-YGDAI, расширяя возможности подключения внешнего оборудования. Такая модульная конструкция делает DSP-RX гибким инструментом, который можно адаптировать под конкретный проект, не меняя сам движок.

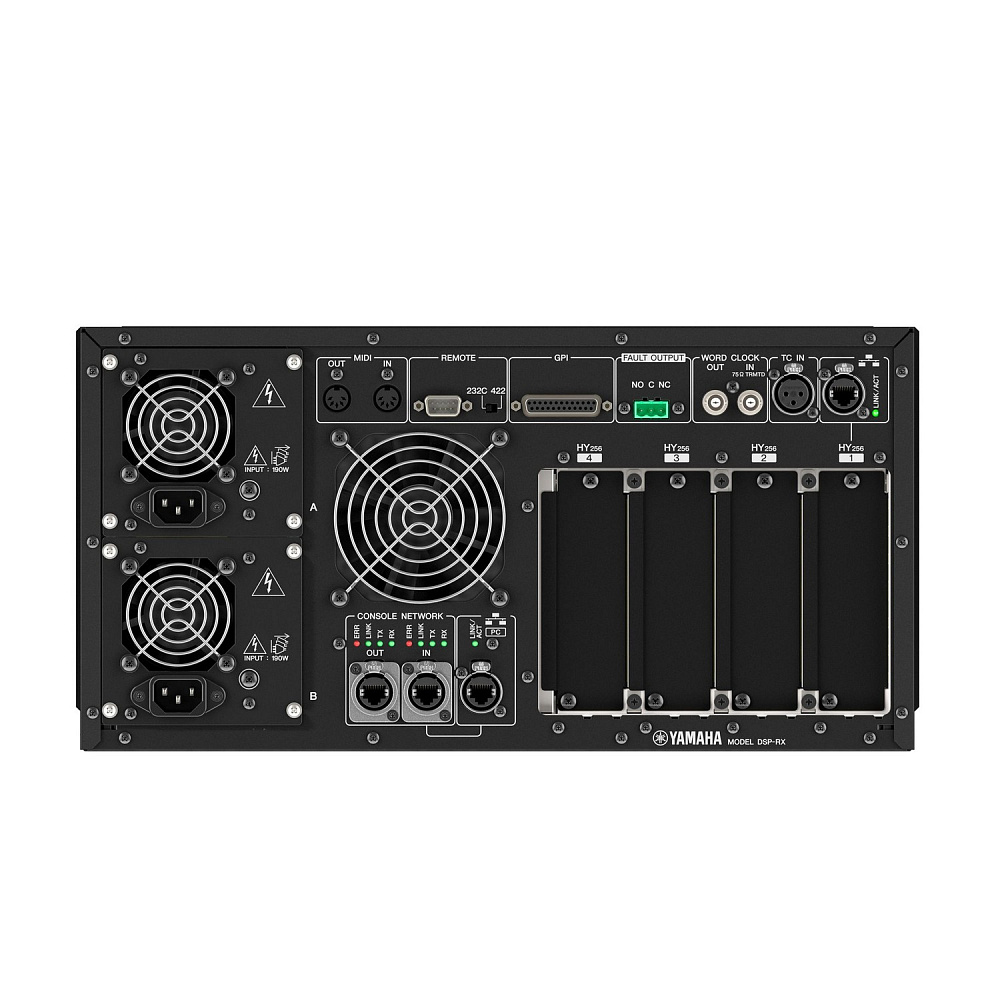

На задней панели DSP-RX расположен полный набор интерфейсов для интеграции в систему и подключения внешнего оборудования. Два порта TO CONSOLE (etherCON CAT5e) обеспечивают связь с консолью управления по выделенной сети с резервированием. Для синхронизации предусмотрены вход и выход Word Clock на разъёмах BNC. Порт NETWORK (PC) на etherCON CAT5 позволяет подключить компьютер с программным обеспечением RIVAGE PM Editor для удалённого управления и мониторинга, а порт NETWORK — для интеграции в локальную сеть. Разъёмы MIDI IN/OUT, GPI (D-Sub 25P), REMOTE (D-Sub 9P), TC IN (XLR-3-31) и FAULT OUTPUT (Euroblock 3P) обеспечивают совместимость с внешними системами управления, шоу-контроллерами и оборудованием для синхронизации по тайм-коду. Два разъёма AC INLET типа V-Lock с резервированием питания гарантируют непрерывную работу даже при отказе одного из источников питания.

Библиотека обработки DSP-RX включает компрессоры, гейты, де-эссеры, экспандеры, параметрические эквалайзеры и задержки на каждом входном канале, а также широкий набор встроенных эффектов и плагинов, включая модели Rupert Neve Designs, Eventide и других производителей, воссозданные по технологии VCM. Обработка ведётся на аппаратном уровне, не нагружая центральный процессор и не внося дополнительной задержки в тракт. Для каждого канала доступны два независимых слота вставки, что позволяет строить сложные цепи обработки без внешних устройств. Сценарная память системы на 1000 сцен с функциями Recall Safe, Focus Recall и Fade Time обеспечивает безопасное переключение между номерами программы.

DSP-RX полностью совместим с консолями управления семейства RIVAGE PM. Движок может работать с флагманскими консолями CS-R10↗ и CS-R10-S↗, а также с консолями CS-R5↗ и CS-R3↗. Для ввода-вывода сигнала используются рэковые модули RPio622↗ и RPio222↗, подключаемые по сети TWINLANe, а также модули Rio3224-D2↗ и Rio1608-D2↗ по сети Dante. Движок также совместим с картами расширения HY и MY, что позволяет адаптировать систему под конкретные форматы сигналов.

Приобрести Yamaha DSP-RX можно в интернет-магазине профессионального оборудования vismedia.ru.
