DSP процессор Yamaha DSP-RX-EX

В профессиональном звукоусилении крупных площадок и сложных постановок вычислительная мощность не менее важна, чем качество аналогового тракта. Yamaha DSP-RX-EX — это флагманский DSP-движок, который выполняет роль вычислительного центра цифровой микшерной системы RIVAGE PM. В отличие от консолей, с которыми он работает, DSP-RX-EX не имеет фейдеров и экранов: это рэковый блок, отвечающий за микширование, маршрутизацию, обработку эффектами и плагинами, а также за управление всей системой. Он обеспечивает обработку до 288 входных каналов, 72 шин микширования, 36 матриц и двух стереоканалов с частотой дискретизации до 96 кГц. Если младшая модель DSP-RX рассчитана на 120 входов, 48 шин и 24 матрицы, то DSP-RX-EX более чем вдвое превосходит её по вычислительной мощности, что делает его выбором для проектов, где требуется работа с максимальным количеством источников и сложной маршрутизацией сигнала.

Области применения DSP-RX-EX охватывают наиболее требовательные сценарии профессионального звукоусиления. На крупных международных фестивалях и стадионных турах движок используется как основной процессор системы RIVAGE PM: в связке с консолями CS-R10, CS-R5 или CS-R3 он обрабатывает сотни входных сигналов — от микрофонов артистов и инструментов до подложек, эффектов и сигналов с удалённых сцен. В театрах с многоканальными постановками DSP-RX-EX обеспечивает управление динамикой, эквалайзерами и задержками для каждого актёра и источника звука, а сценарная память системы позволяет переключаться между картинами спектакля без риска сбить настройки, которые не должны меняться. В концертных залах и филармониях движок работает с симфоническими оркестрами, хоровыми коллективами и академическими солистами, где критичны прозрачность обработки, широкий динамический диапазон и минимальные искажения.

В спортивных аренах и на стадионах DSP-RX-EX применяется для озвучивания трибун, комментаторских кабин и зон гостеприимства, где требуется стабильная работа с большим количеством входов и выходов, а также интеграция с системами оповещения и трансляции. В конференц-центрах и выставочных комплексах движок управляет звуком в нескольких залах одновременно, обеспечивая гибкое распределение сигналов между сценами, пресс-центрами и зонами регистрации. В студиях звукозаписи и на трансляционных комплексах DSP-RX-EX интегрируется в системы многодорожечной записи и используется для продакшена, где требуется чистота сигнала и надёжность на протяжении многочасовых сессий. В прокатных компаниях движок ценится за совместимость с консолями управления RIVAGE PM: он может работать с CS-R10, CS-R10-S, CS-R5 и CS-R3, что позволяет гибко комплектовать парк под разные задачи — от небольших театральных постановок до крупных гастрольных туров.

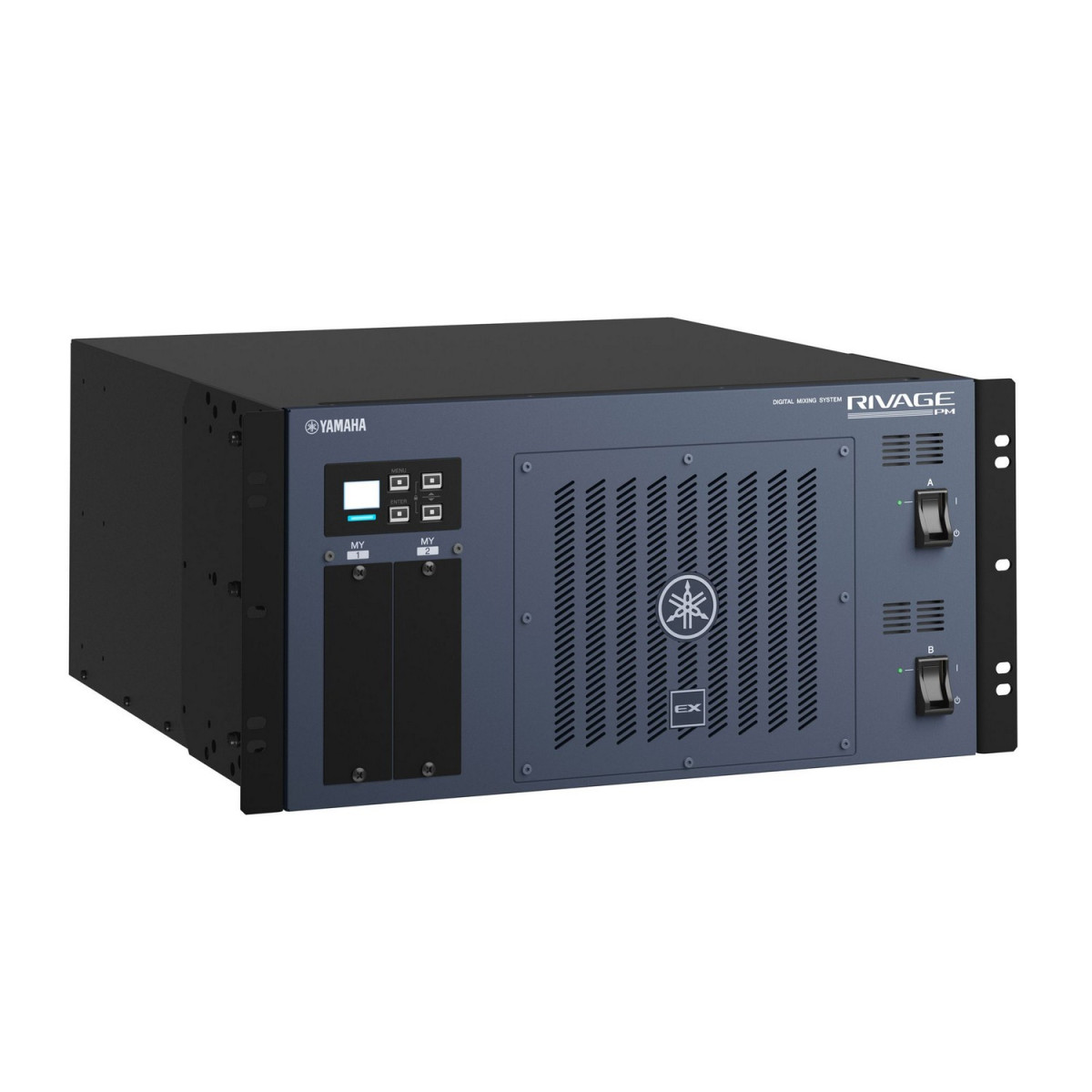

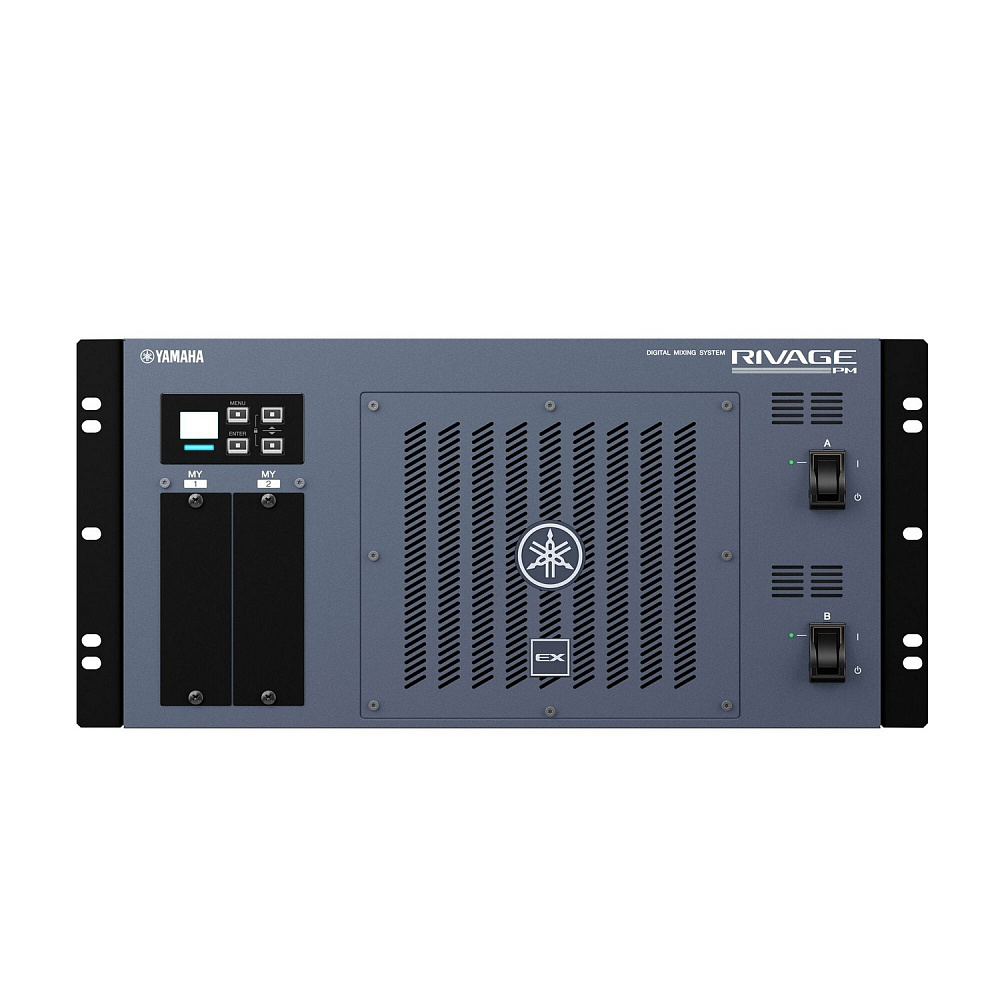

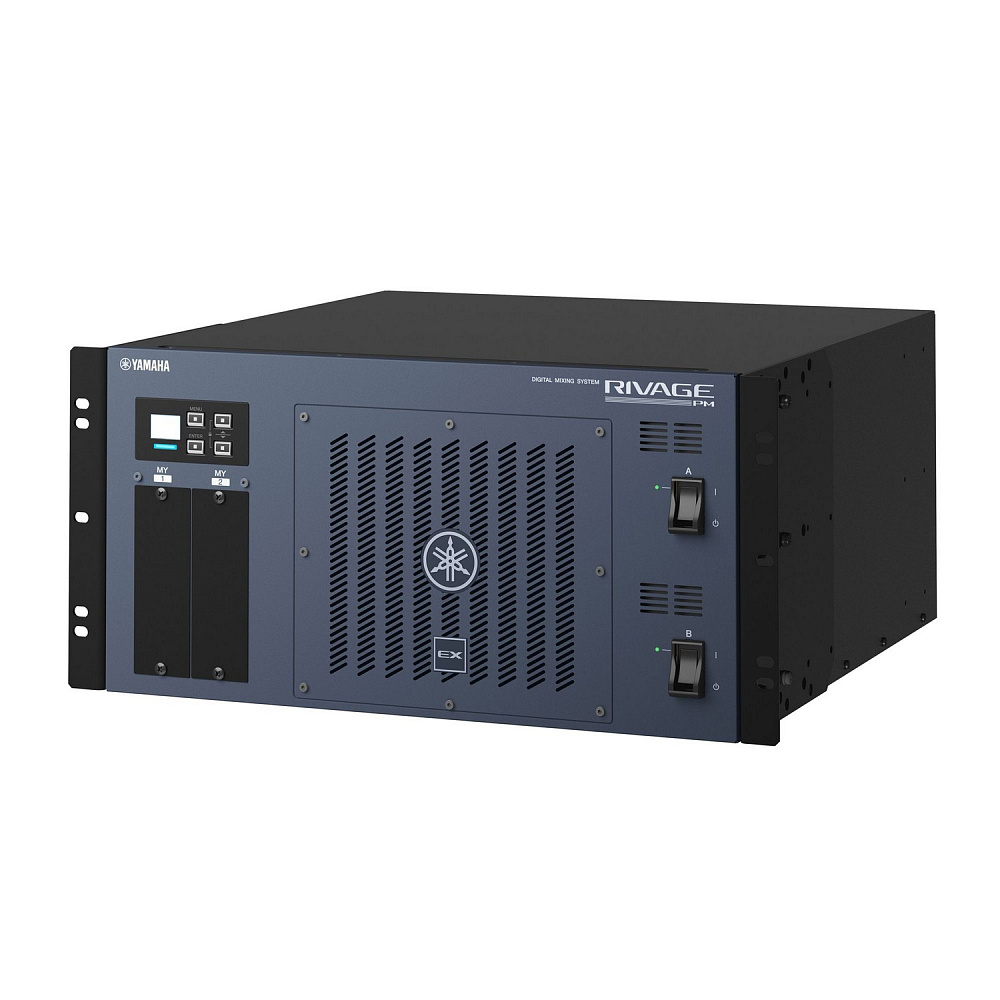

Конструктивно DSP-RX-EX выполнен в 5U-рэковом корпусе. На передней панели расположены жидкокристаллический дисплей и цветной индикатор состояния, отображающий режим работы устройства: зелёный цвет означает нормальную работу, жёлтый — незначительную проблему, при которой устройство продолжает функционировать, красный — внутреннюю ошибку. Кнопка MENU и регуляторы позволяют настроить Unit ID (уникальный идентификатор устройства в сети), скорость вращения вентиляторов, яркость и контрастность дисплея, а также условия срабатывания аварийного выхода FAULT OUTPUT. Наличие значка EX на передней панели визуально отличает старшую модель от DSP-RX. Такая локальная индикация и управление упрощают диагностику на площадке, когда нет доступа к консоли или компьютеру с программным обеспечением.

Вычислительная архитектура DSP-RX-EX построена вокруг четырёх слотов для карт расширения HY и двух слотов для карт MY. Каждый слот HY обеспечивает пропускную способность 256 входов и 256 выходов. Слоты HY 1 и 2 предназначены для установки сетевых карт TWINLANe, которые соединяют движок с консолью управления и рэковыми модулями ввода-вывода. Слот HY 4 отведён под карты многодорожечной записи. Слоты MY (Mini-YGDAI) позволяют добавить аналоговые, цифровые или сетевые интерфейсы формата Mini-YGDAI, расширяя возможности подключения внешнего оборудования. Библиотека обработки включает компрессоры, гейты, де-эссеры, экспандеры, параметрические эквалайзеры и задержки на каждом входном канале, а также широкий набор встроенных эффектов и плагинов, включая модели Rupert Neve Designs, Eventide и других производителей, воссозданные по технологии VCM. Количество слотов для плагинов составляет 512, что позволяет строить сложные цепи обработки без внешних устройств.

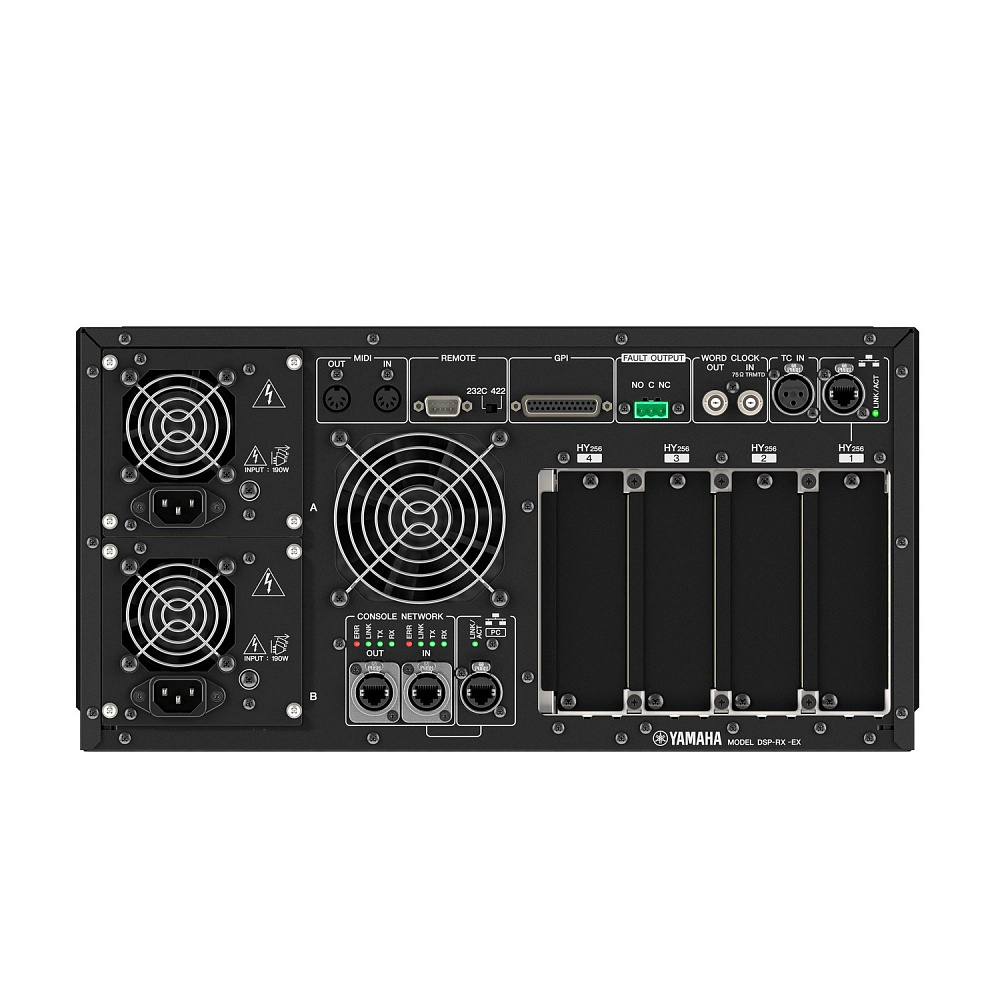

На задней панели DSP-RX-EX расположен полный набор интерфейсов для интеграции в систему и подключения внешнего оборудования. Два порта TO CONSOLE (etherCON CAT5e) обеспечивают связь с консолью управления по выделенной сети с резервированием. Для синхронизации предусмотрены вход и выход Word Clock на разъёмах BNC. Порт NETWORK (PC) на etherCON CAT5 позволяет подключить компьютер с программным обеспечением RIVAGE PM Editor для удалённого управления и мониторинга, а порт NETWORK — для интеграции в локальную сеть. Разъёмы MIDI IN/OUT, GPI (D-Sub 25P), REMOTE (D-Sub 9P), TC IN (XLR-3-31) и FAULT OUTPUT (Euroblock 3P) обеспечивают совместимость с внешними системами управления, шоу-контроллерами и оборудованием для синхронизации по тайм-коду. Два разъёма AC INLET типа V-Lock с резервированием питания гарантируют непрерывную работу даже при отказе одного из источников питания.

Питание движка организовано с резервированием: два встроенных блока питания работают параллельно, и при отказе одного из них система продолжает функционировать без перерыва. Потребляемая мощность составляет 190 Вт. Корпус DSP-RX-EX имеет габариты 480 × 220 × 491 мм и занимает 5U в рэке, а вес нетто составляет 20 кг. Для устройства такого класса это относительно компактное и лёгкое решение, позволяющее разместить его в стандартной рэковой стойке вместе с другим оборудованием. Все компоненты рассчитаны на непрерывную работу в течение полного шоу или съёмочного дня, а сценарная память системы на 1000 сцен с функциями Recall Safe, Focus Recall и Fade Time позволяет безопасно переключаться между номерами программы.

DSP-RX-EX полностью совместим с консолями управления и модулями ввода-вывода семейства RIVAGE PM. Движок может работать с флагманскими консолями CS-R10↗ и CS-R10-S↗, а также с консолями CS-R5↗ и CS-R3↗. Для ввода-вывода сигнала используются рэковые модули RPio622↗ и RPio222↗, подключаемые по сети TWINLANe, а также модули Rio3224-D2↗ и Rio1608-D2↗ по сети Dante. Движок также совместим с картами расширения HY и MY, что позволяет адаптировать систему под конкретные форматы сигналов. Программное обеспечение RIVAGE PM Editor и приложение StageMix для iPad дают возможность удалённого управления и мониторинга, а интеграция с Nuendo Live обеспечивает многодорожечную запись прямо с консоли.

Приобрести Yamaha DSP-RX-EX можно в интернет-магазине профессионального оборудования vismedia.ru.
