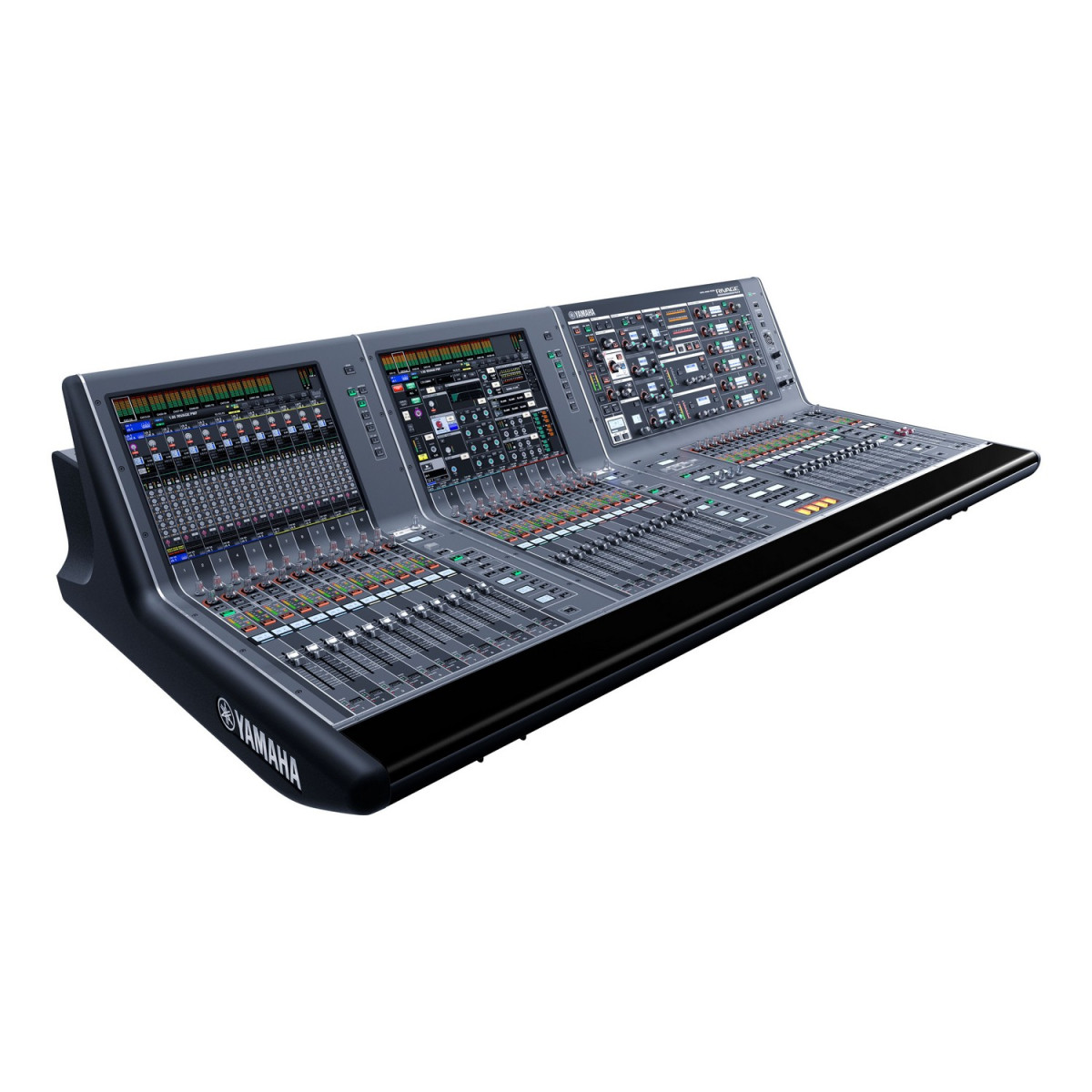

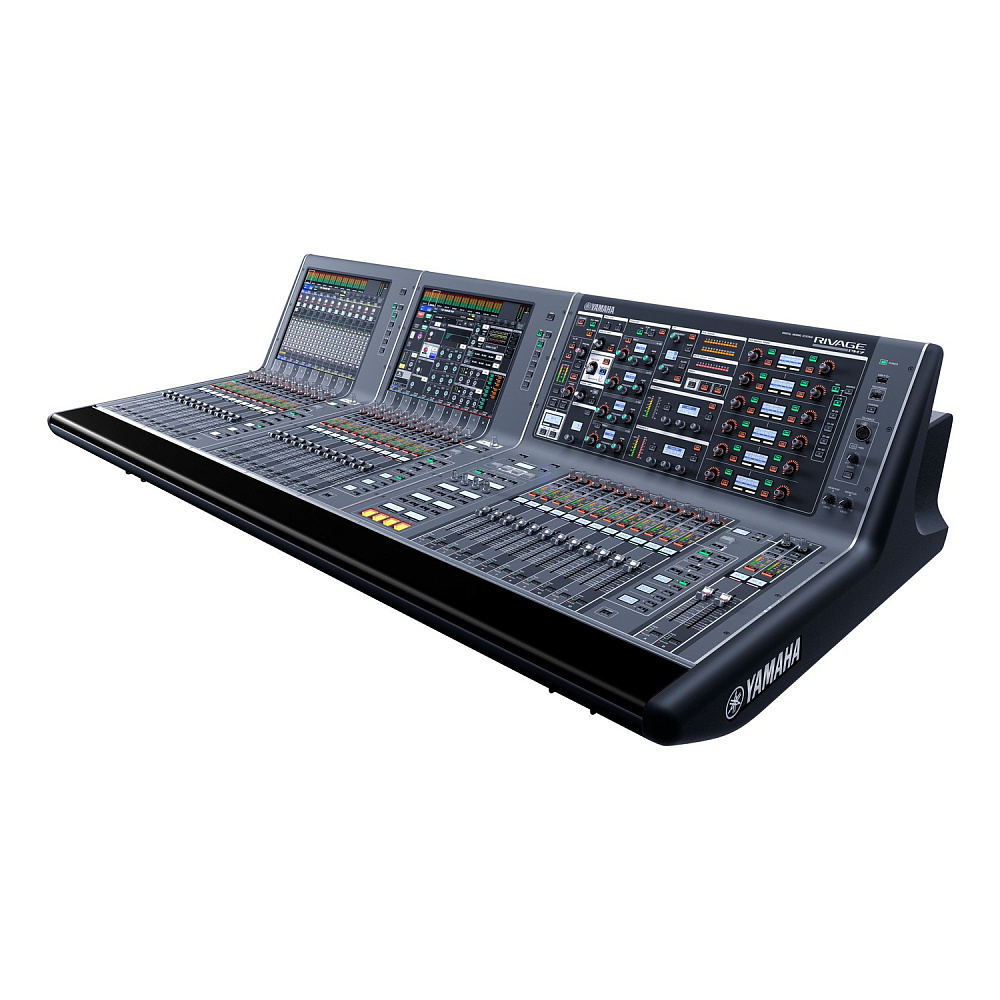

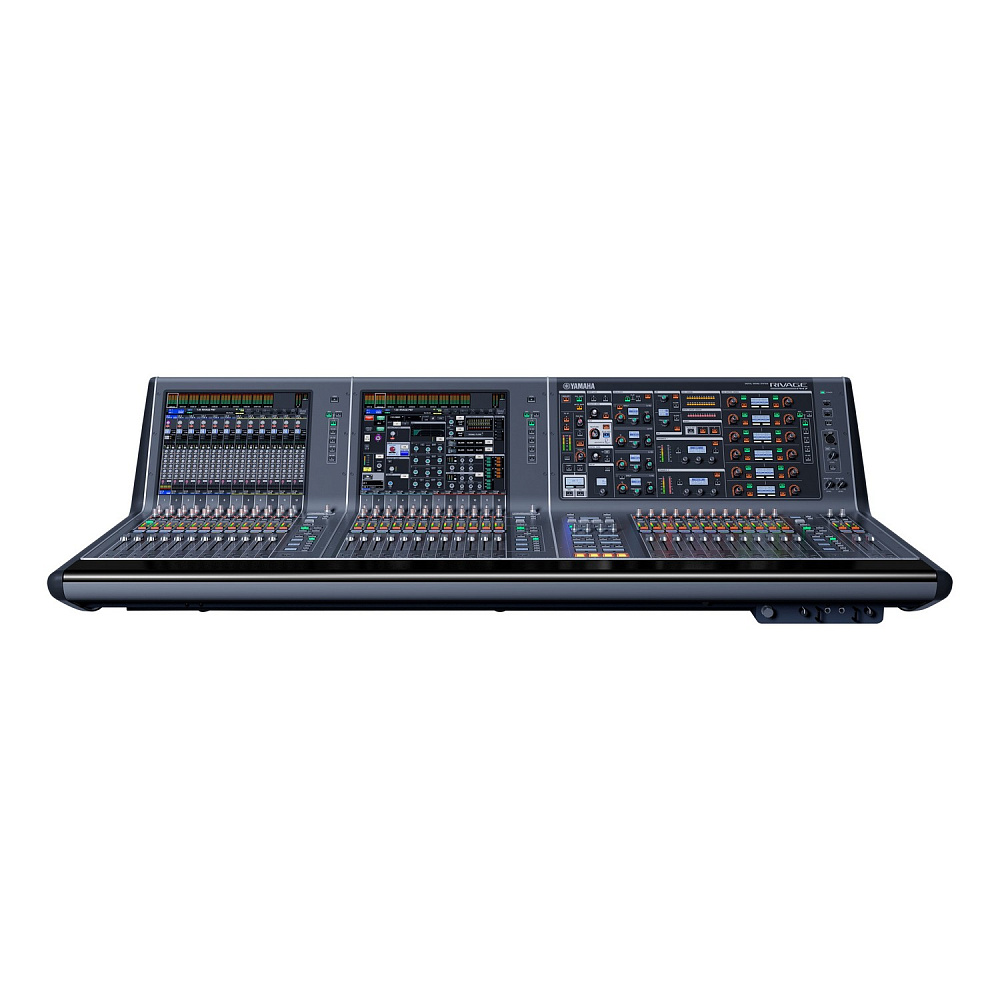

Консоль управления для RIVAGE PM7 Yamaha CSD-R7

В профессиональном звукоусилении существует класс задач, где компромисс между качеством обработки сигнала и мобильностью системы недопустим. Yamaha CSD-R7 — это цифровая микшерная консоль со встроенным DSP-движком, которая является ядром системы RIVAGE PM7. В отличие от флагманской RIVAGE PM10, где консоль управления и процессор обработки выполнены в виде отдельных блоков, CSD-R7 объединяет оба компонента в одном корпусе. Такое решение сохраняет полный пользовательский опыт RIVAGE PM — ту же компоновку панелей, те же 15-дюймовые сенсорные дисплеи и тот же рабочий процесс, — но делает систему более компактной, быстрее развёртываемой и проще транспортируемой. Консоль работает с частотой дискретизации до 96 кГц и обеспечивает 120 входных каналов, 60 шин микширования, 24 матрицы и 48 высококачественных плагинов, что ставит её по возможностям обработки практически в один ряд со старшей моделью.

Области применения CSD-R7 охватывают широкий спектр профессиональных сценариев. На гастрольных турах и фестивалях консоль используется как основной пульт фронтального микширования и мониторных посылов: встроенный DSP избавляет от необходимости перевозить отдельный рэковый процессор и прокладывать дополнительные кабельные линии между консолью и движком, а совместимость с рэковыми модулями ввода-вывода RIVAGE PM позволяет быстро собрать систему под конкретную площадку. В театрах и на сценических площадках CSD-R7 обеспечивает точное управление динамикой, эквалайзером и панорамой для каждого актёра и источника звука, а сценарная память и функции Recall Safe позволяют переключаться между картинами спектакля без риска сбить настройки, которые не должны меняться. В концертных залах и филармониях консоль работает с симфоническими оркестрами, хоровыми коллективами и академическими солистами, где важны естественность тембра, широкий динамический диапазон и минимальные искажения.

В конференц-центрах и выставочных комплексах CSD-R7 применяется для озвучивания нескольких залов одновременно, где важны гибкое распределение сигналов и быстрая перенастройка между мероприятиями. В студиях звукозаписи и на трансляционных комплексах консоль интегрируется в системы многодорожечной записи и используется для продакшена, где требуется чистота сигнала и надёжность на протяжении многочасовых сессий. В спортивных аренах и на стадионах CSD-R7 применяется для озвучивания трибун и комментаторских кабин, где требуется стабильная работа с большим количеством входов и выходов, а также интеграция с системами оповещения. В прокатных компаниях консоль ценится за то, что её может транспортировать и устанавливать небольшая команда, а совместимость с остальными компонентами RIVAGE PM позволяет использовать один и тот же пульт на площадках разного масштаба.

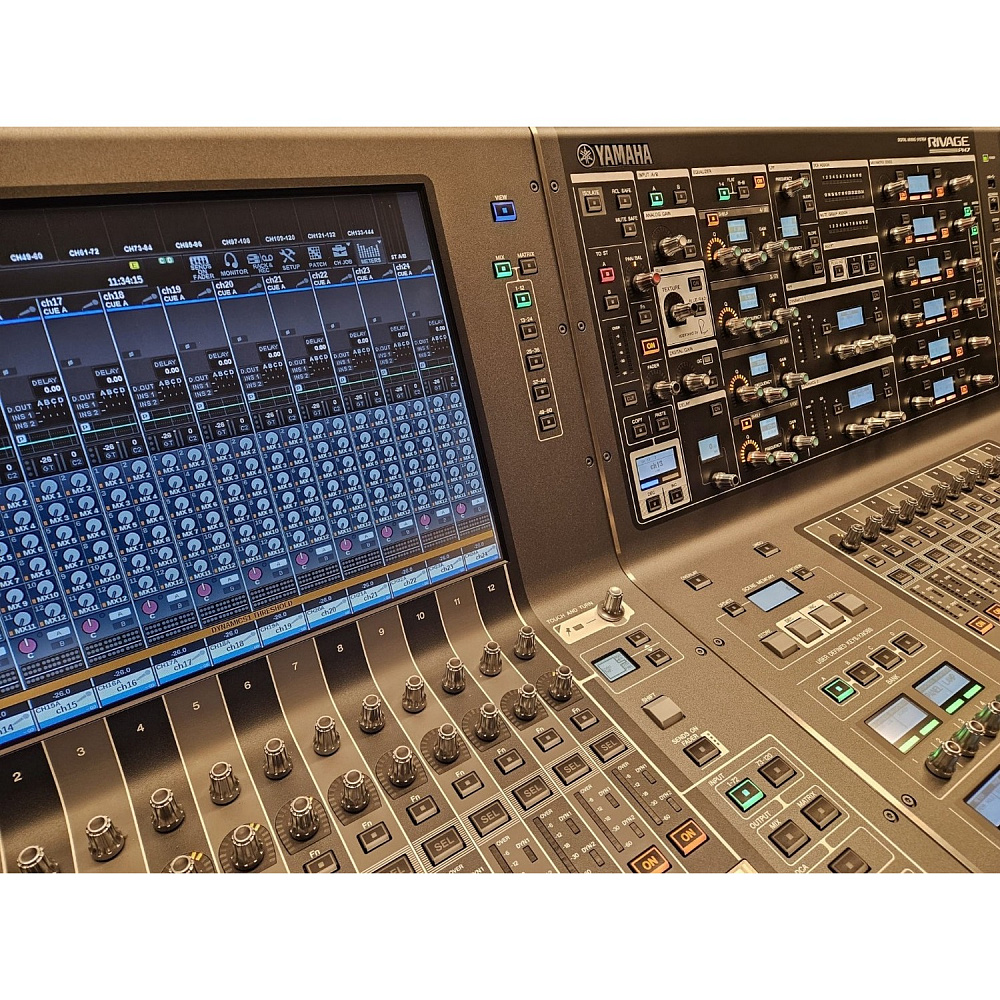

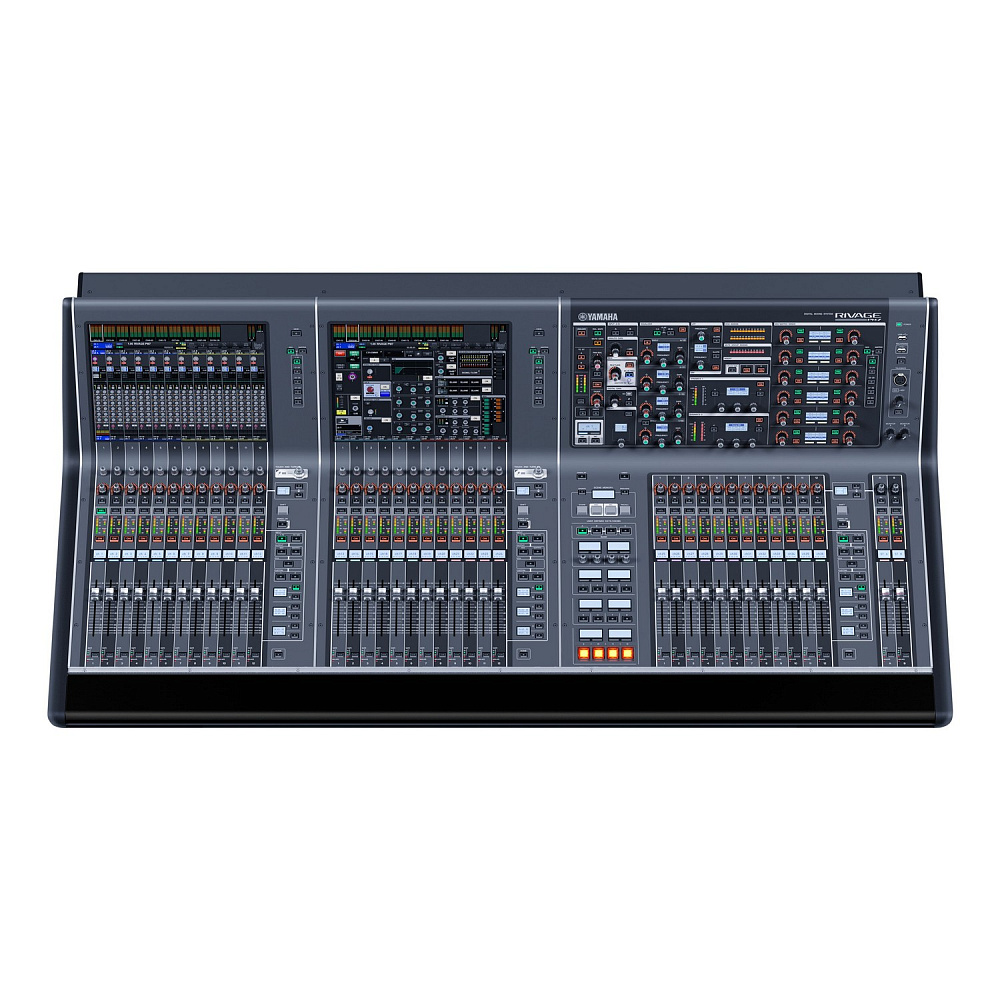

Конструктивно CSD-R7 повторяет корпус и компоновку флагманской консоли CS-R10. Два 15-дюймовых сенсорных дисплея и 38 моторизованных фейдеров со 100-миллиметровым ходом образуют рабочее поле, на котором инженер одновременно видит десятки каналов и управляет ими без переключения между слоями. Фейдеры сгруппированы в три блока по 12 каналов плюс два дополнительных, а пользовательские банки (6 × 5 в каждой секции) позволяют создать несколько рабочих конфигураций — от фронтального микширования до мониторных посылов. Секция Selected Channel с регуляторами Touch and Turn даёт быстрый доступ к усилению, фильтру верхних частот, четырёхполосному параметрическому эквалайзеру, динамике и панорамированию выбранного канала. 48 назначаемых пользователем клавиш и 16 энкодеров дополняют физический интерфейс, сокращая количество переходов в меню.

Встроенный DSP-движок обрабатывает 120 входных каналов, 60 шин микширования, 24 матрицы и два стереоканала с частотой дискретизации до 96 кГц. Для сравнения, флагманская RIVAGE PM10 предлагает 144 входа, 72 шины и 36 матриц, однако для подавляющего большинства живых проектов возможностей CSD-R7 оказывается достаточно, а выигрыш в компактности и скорости развёртывания становится решающим фактором. Встроенные эффекты и процессоры динамики, включая компрессоры, гейты, де-эссеры и экспандеры, работают на аппаратном уровне, не нагружая центральный процессор и не внося дополнительной задержки в тракт. Библиотека из 48 плагинов включает модели Rupert Neve Designs, Eventide и других производителей, воссозданные с использованием технологии VCM.

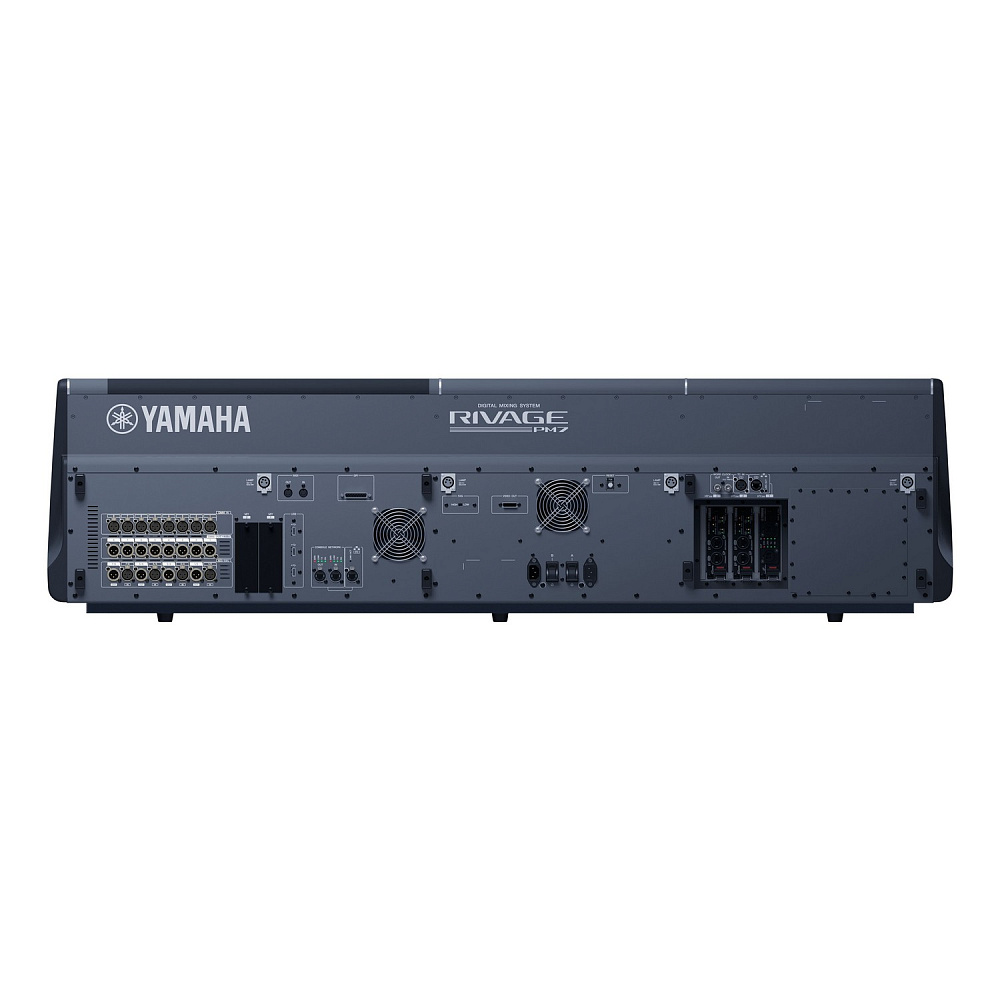

Консоль оснащена полным набором локальных интерфейсов для подключения внешнего оборудования. Восемь аналоговых входов и восемь аналоговых выходов на разъёмах XLR позволяют подключать внешние источники и устройства записи напрямую. Для цифрового подключения предусмотрены порты AES/EBU (8 входов и 8 выходов). Два слота расширения MY дают возможность установки дополнительных карт ввода-вывода, а порты GPI (8 входов и 8 выходов), MIDI In/Out, четыре разъёма для ламп (XLR-4-31) и порт VIDEO OUT (DVI-D) обеспечивают интеграцию с внешними системами управления, шоу-контроллерами и устройствами отображения. Для подключения к сети используется разъём CONSOLE NETWORK (etherCON), а для синхронизации — вход и выход Word Clock на разъёмах BNC. Функция двухдорожечной USB-записи позволяет делать живые записи или воспроизводить фоновую музыку и звуковые эффекты без дополнительного оборудования.

Сетевая архитектура CSD-R7 поддерживает два типа аудиосетей. Выделенная сеть TWINLANe использует оптический кабель и передаёт до 400 аудиоканалов, обеспечивая низкую задержку и высокую отказоустойчивость при подключении рэковых модулей RPio622 и RPio222. Сеть Dante от Audinate, уже ставшая стандартом в консолях Yamaha серий CL и QL, позволяет подключать рэковые модули Rio3224-D2 и Rio1608-D2, а также интегрировать консоль в существующую инфраструктуру Dante на объекте. Обе сети могут использоваться одновременно, что даёт инженеру гибкость при построении системы под конкретный проект.

Отдельного внимания заслуживает функция Dual Console, которая позволяет подключить CSD-R7 к одной из консолей управления системы RIVAGE PM10 — CS-R10 или CS-R10-S. В такой конфигурации CS-R10-S может использоваться на позиции FOH или за кулисами для мониторных посылов, либо как сайдкар для расширения фейдеров CSD-R7. Это делает CSD-R7 не просто самостоятельной консолью, а гибким компонентом экосистемы, который находит применение в проектах разного масштаба — от небольших театральных постановок до крупных гастрольных туров, где требуется работа двух операторов.

Питание консоли организовано с резервированием: два встроенных блока питания работают параллельно, и при отказе одного из них система продолжает функционировать без перерыва. Корпус CSD-R7 имеет габариты 1549 × 417 × 848 мм и весит 94 кг. Несмотря на встроенный DSP, вес увеличился незначительно по сравнению с CS-R10, что сохраняет консоль в категории перемещаемых двумя людьми без специальной техники. Сценарная память на 1000 сцен с функциями Recall Safe, Focus Recall и Fade Time позволяет безопасно переключаться между номерами программы, не опасаясь сбить настройки. В комплект поставки включены чехол от пыли и четыре гусиные лампы LA1L для подсветки рабочего поля.

CSD-R7 полностью совместима с остальными компонентами семейства RIVAGE PM. Для расширения ввода-вывода используются рэковые модули RPio622↗ и RPio222↗, работающие по сети TWINLANe, а также Rio3224-D2↗ и Rio1608-D2↗ по сети Dante. Карты расширения серий HY и MY позволяют адаптировать систему под конкретные форматы сигналов. Программное обеспечение RIVAGE PM Editor и приложение StageMix для iPad дают возможность удалённого управления и мониторинга, а интеграция с Nuendo Live обеспечивает многодорожечную запись прямо с консоли.
