Консоль управления для RIVAGE PM6 Yamaha CS-R5

В профессиональном звукоусилении концертных площадок, театральных сцен и стадионов пульт — это не просто устройство для управления громкостью, а центральный инструмент, от которого зависит, как звучит весь зал. Yamaha CS-R5 — это консоль управления, являющаяся ядром флагманской цифровой микшерной системы RIVAGE PM5. Она создана для задач, где требуется обработка звука с частотой дискретизации 96 кГц, интуитивное управление большим количеством каналов и возможность гибкой настройки под конкретную площадку.

Области применения CS-R5 охватывают практически все сценарии, где требуется профессиональное управление звуком в реальном времени. На крупных концертах и фестивалях консоль позволяет инженеру одновременно контролировать десятки каналов — вокал, инструменты, подложки, эффекты — не переключаясь между слоями и не теряя времени на поиск нужного фейдера. В театрах и на сценических площадках устройство обеспечивает точное управление динамикой, эквалайзером и панорамой для каждого актёра и каждого источника звука, что критически важно при многоканальных постановках с оркестром, хором и сценическими эффектами. В студиях звукозаписи и на трансляционных комплексах консоль работает как полноценный инструмент микширования и записи, поддерживая многодорожечную запись через программное обеспечение Nuendo Live и интеграцию с внешними цифровыми системами.

В спортивных аренах и стадионах CS-R5 применяется для озвучивания трибун, комментаторских кабин и зон VIP, где требуется стабильная работа с большим количеством входов и выходов, а также интеграция с системами оповещения и трансляции. В конференц-центрах и выставочных комплексах консоль используется для управления звуком в нескольких залах одновременно, обеспечивая гибкое распределение сигналов между сценами, пресс-центрами и зонами регистрации. В домах культуры и филармониях устройство позволяет работать с академическими коллективами, где важны прозрачность звучания, широкий динамический диапазон и точная передача тембра акустических инструментов.

В религиозных учреждениях и больших аудиториях CS-R5 обеспечивает разборчивость речи и музыкального сопровождения, а также возможность быстрого переключения между различными сценариями богослужений или мероприятий. В образовательных учреждениях — университетах, консерваториях, театральных училищах — консоль используется как учебный инструмент и как рабочая система для студенческих постановок и концертов. В прокатных компаниях и на гастрольных турах CS-R5 ценится за надёжность, резервированное питание и возможность быстрой настройки под новую площадку, что позволяет использовать одну и ту же консоль на разных объектах без длительной перенастройки.

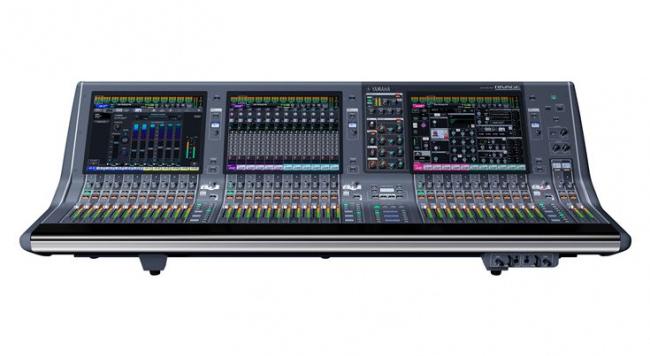

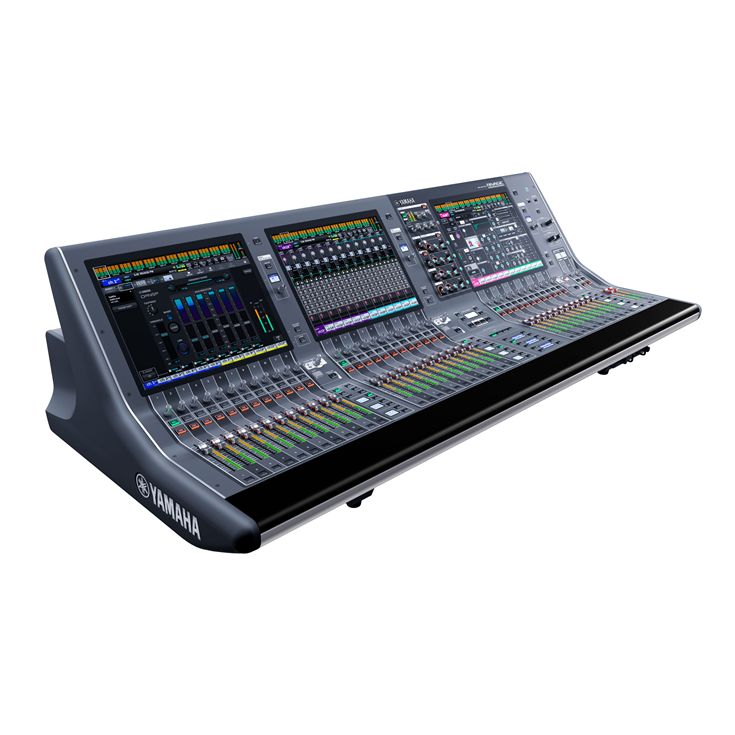

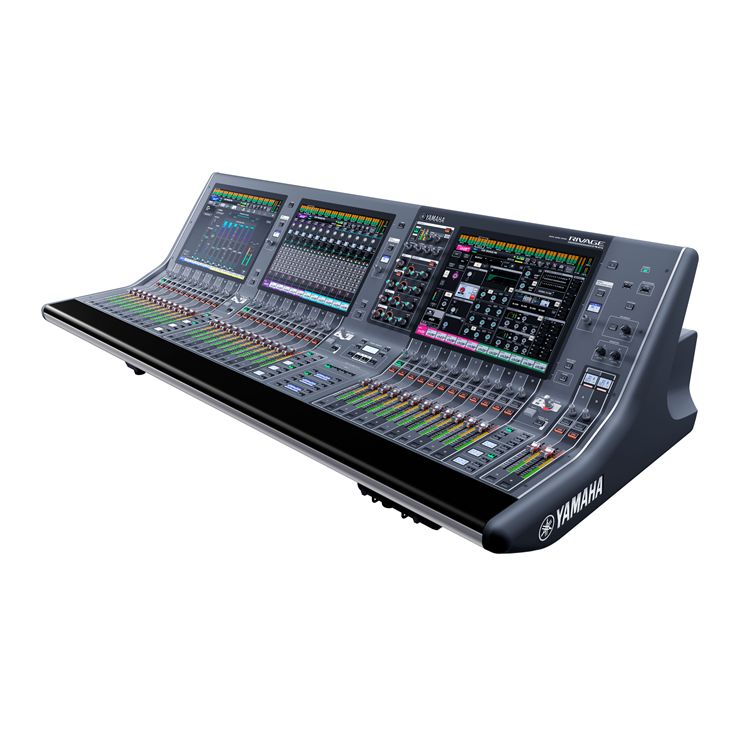

Конструктивно CS-R5 представляет собой наземную консоль с тремя большими сенсорными дисплеями диагональю 15 дюймов каждый. 38 моторизованных фейдеров со 100-миллиметровым ходом и сенсорным управлением сгруппированы в три блока по 12 каналов плюс два дополнительных фейдера. Такая компоновка позволяет одновременно держать под рукой десятки каналов, не переключаясь между слоями, что критически важно при работе с большими оркестрами, хоровыми коллективами или многоканальными сценическими постановками. Сенсорные панели смещены ближе к пользователю, а глубина корпуса уменьшена, чтобы облегчить доступ к элементам управления и улучшить обзор сцены. Рядом с каждым фейдером расположены высококонтрастные измерители уровня, обеспечивающие точный контроль сигнала даже при ярком сценическом освещении.

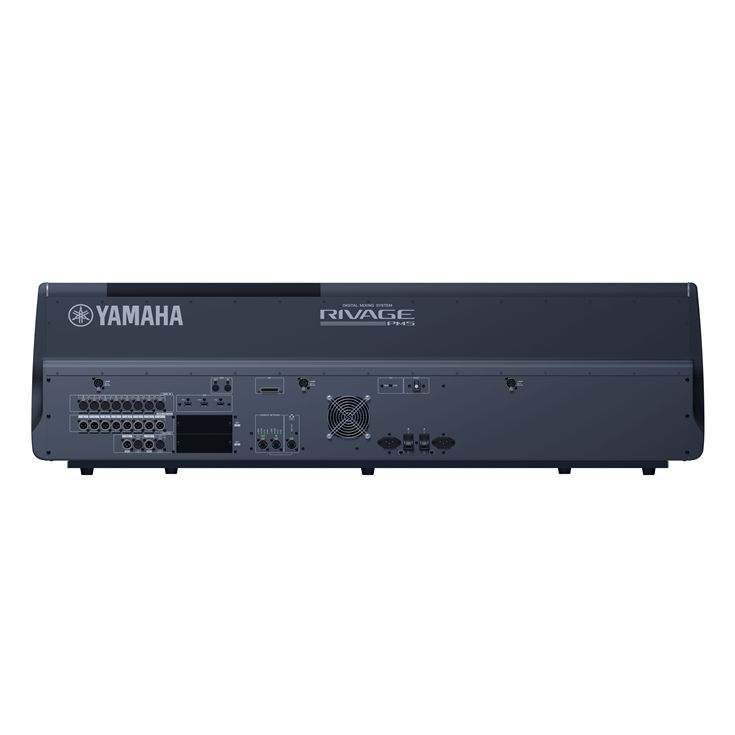

В основе системы лежит обработка звука с частотой дискретизации до 96 кГц, что обеспечивает широкий динамический диапазон и низкий уровень искажений. Встроенные аналоговые входы и выходы (8 входов и 8 выходов на разъёмах XLR) позволяют подключать внешнее оборудование напрямую, без дополнительных преобразователей. Для цифрового подключения предусмотрены порты AES/EBU с частотой дискретизации до 96 кГц и функцией SRC (4 входа и 4 выхода). Два слота расширения MY дают возможность установки дополнительных карт ввода-вывода, а порты GPI (8 входов и 8 выходов) и MIDI In/Out обеспечивают интеграцию с внешними системами управления и шоу-контроллерами. Для синхронизации с внешними устройствами имеется выход Word Clock на разъёме BNC, а для подключения к DSP-движку используются два порта etherCON CAT5e с резервированием.

Одной из ключевых особенностей CS-R5 является возможность тонкой настройки под индивидуальные предпочтения инженера. Пользовательские банки фейдеров (5 банков по 6 каналов в каждой секции) и назначаемые кнопки (4 банка по 12 штук) позволяют создать несколько рабочих конфигураций для разных задач — от фронтального микширования до мониторных посылов. Три регулятора Touch and Turn с возможностью назначения на 4 банка по 4 функции каждый дают быстрый доступ к параметрам выбранного канала: динамике, усилению, фильтру верхних частот, эквалайзеру и панорамированию. Секция Selected Channel собрана в компактном виде, чтобы не отвлекать от основного рабочего поля, при этом все ключевые параметры канала остаются под рукой.

Питание консоли организовано с резервированием: два встроенных блока питания работают параллельно, и при отказе одного из них система продолжает функционировать без перерыва. Это особенно важно на живых выступлениях и трансляциях, где остановка пульта недопустима. Потребляемая мощность составляет 300 Вт. Корпус весит 42 кг и имеет габариты 1444 × 414 × 643 мм. Для устройства такого класса это относительно небольшой вес, позволяющий двум людям перемещать консоль без специальной техники. Для защиты от пыли и повреждений при транспортировке в комплект поставки включён чехол.

Консоль CS-R5 работает в связке с DSP-движками серии RIVAGE PM. С двумя доступными движками — DSP-RX↗ и DSP-RX-EX↗ — система масштабируется под задачи любой сложности: от небольших театральных постановок до многотысячных стадионных шоу. Движок DSP-RX обеспечивает 120 входов, 48 шин микширования и 24 матрицы, а DSP-RX-EX — 288 входов, 72 шины и 36 матриц. Для ввода-вывода сигнала используются сценические боксы Rio3224-D2↗ и Rio1608-D2↗, подключаемые по сети Dante. Консоль также совместима с картами расширения MY и программным обеспечением Nuendo Live для многодорожечной записи, что делает её полноценным инструментом не только для живого звука, но и для студийной работы.

Приобрести Yamaha CS-R5 можно в интернет-магазине профессионального оборудования vismedia.ru.
