Консоль управления для RIVAGE PM10 Yamaha CS-R10-S

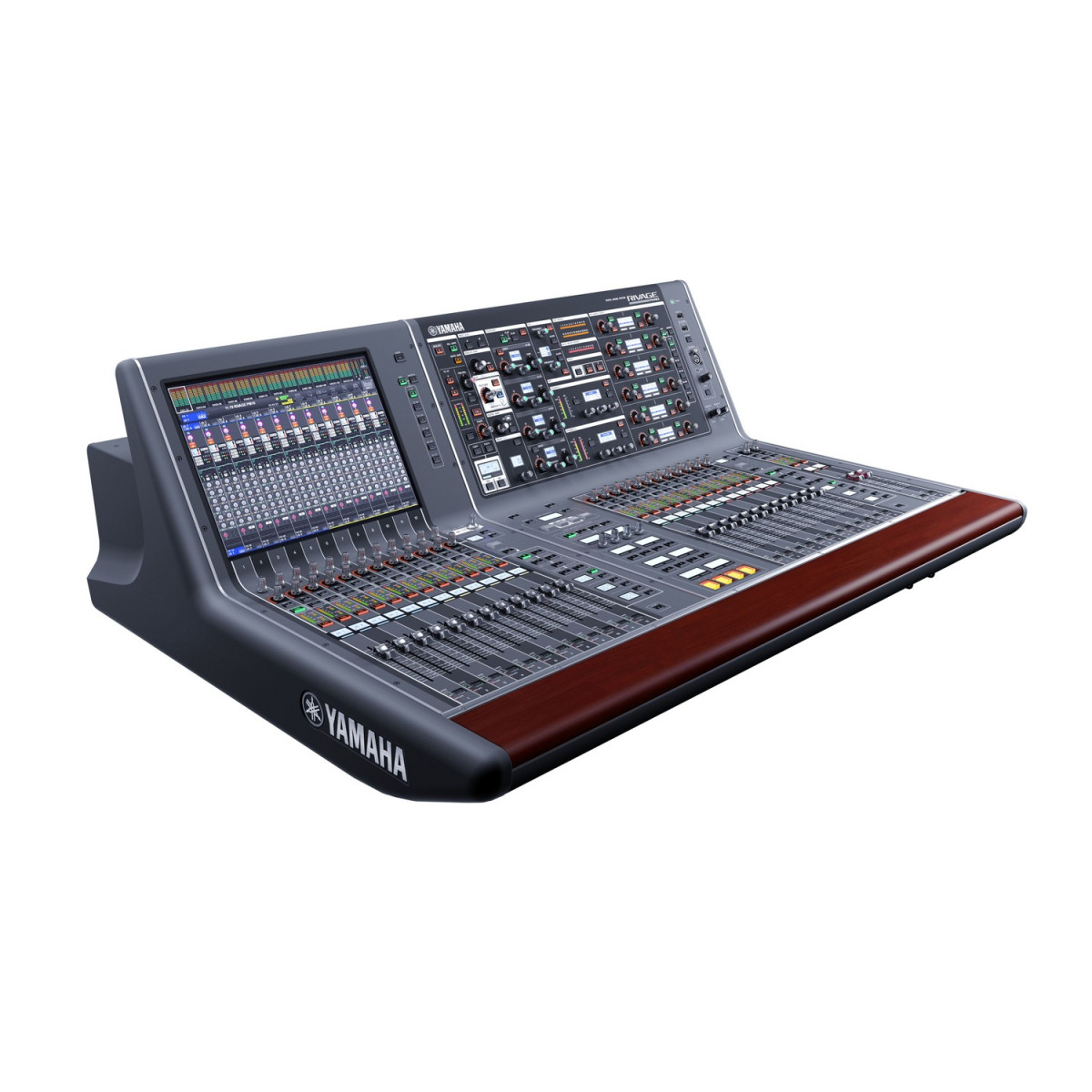

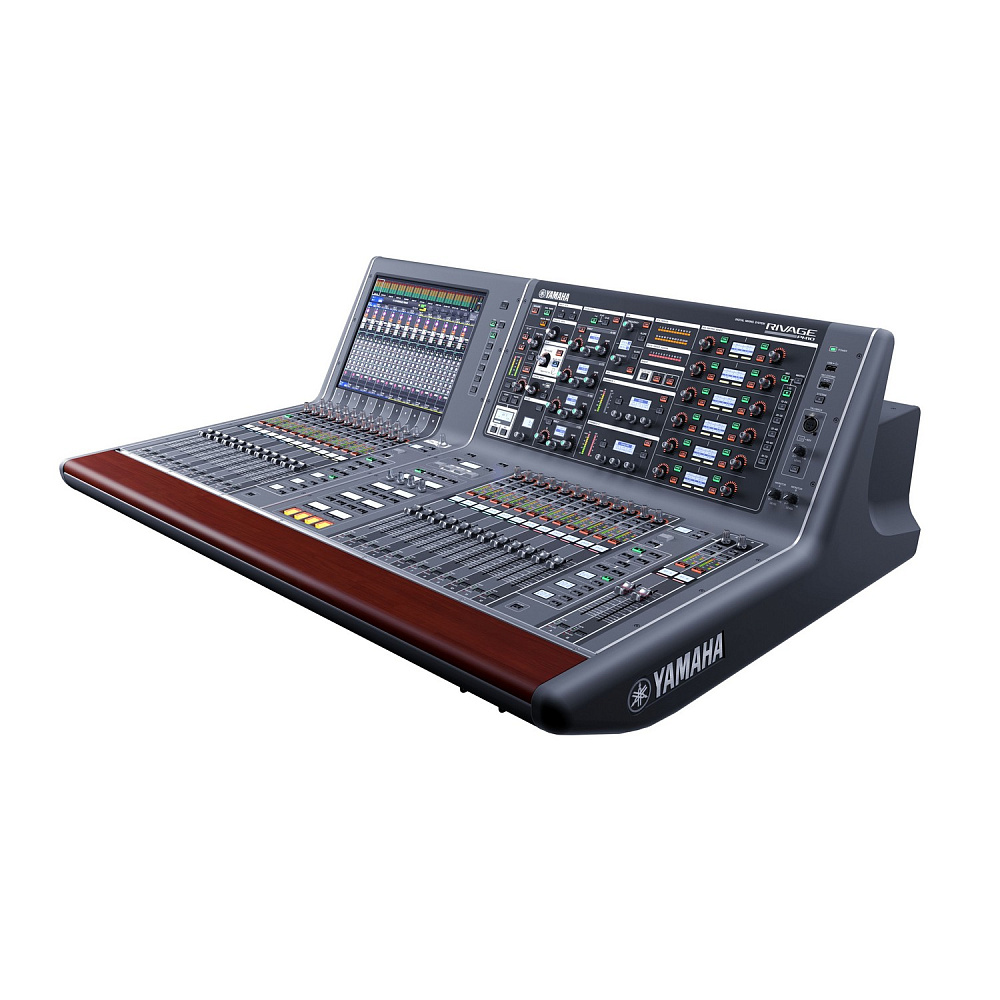

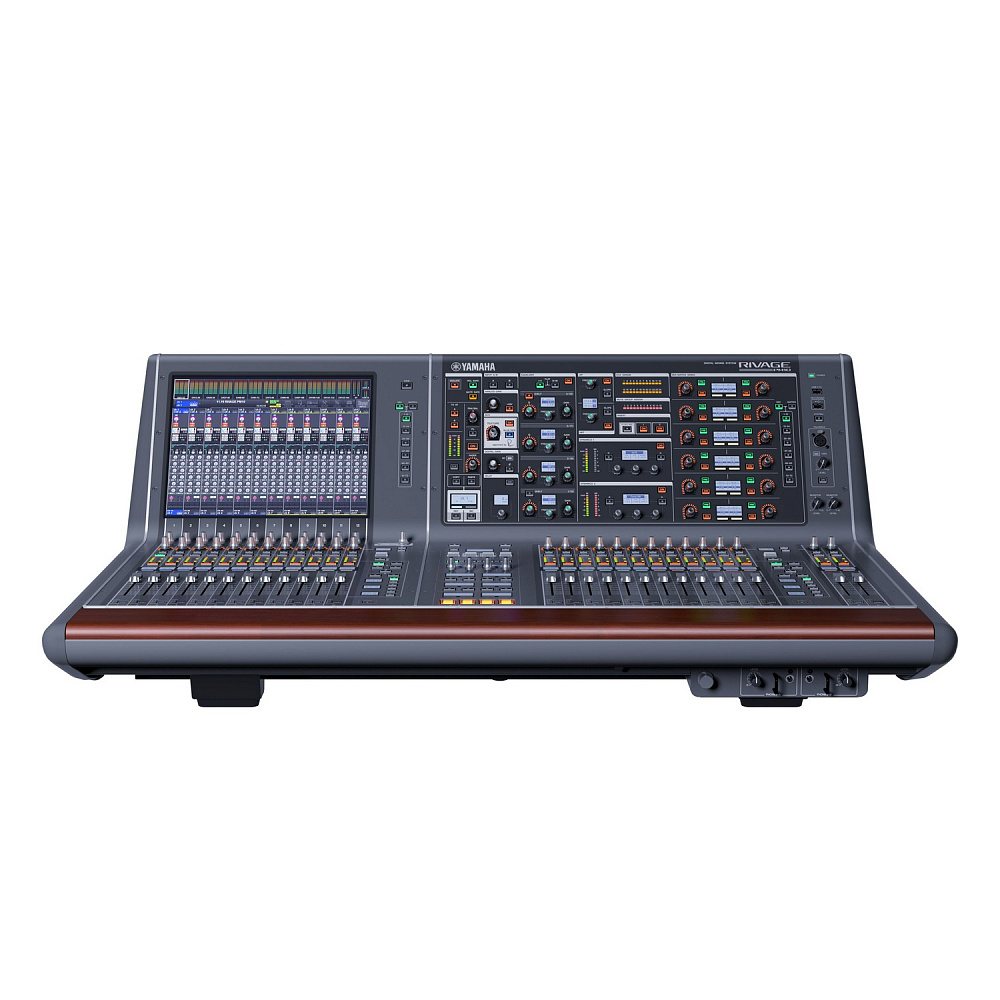

В индустрии живого звука существуют проекты, где цена ошибки измеряется не бюджетом мероприятия, а репутацией площадки и доверием артиста. Yamaha CS-R10-S — это консоль управления, которая является частью флагманской цифровой микшерной системы RIVAGE PM10. Она представляет собой уменьшенную версию полноразмерной CS-R10, сохранившую все ключевые функции управления системой, но в более компактном исполнении. При ширине 1128 мм и весе 67 кг консоль занимает примерно две трети пространства, необходимого для старшей модели, что делает её пригодной для площадок, где полноразмерный пульт физически не помещается или его установка нецелесообразна. CS-R10-S работает с частотой дискретизации до 96 кГц и обеспечивает ту степень прозрачности, детализации и управляемости, которая отличает оборудование для профессиональных туров, театров и концертных залов от решений для менее требовательных задач.

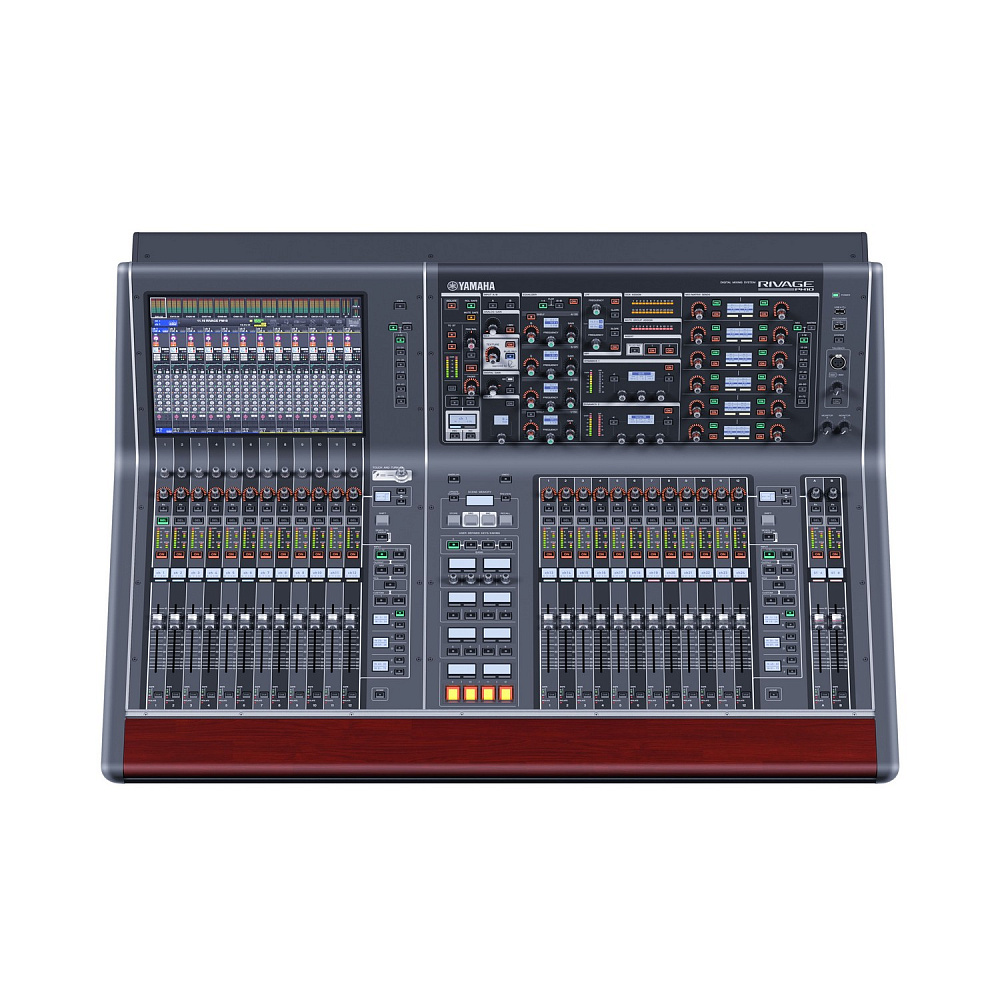

Ключевое отличие CS-R10-S от флагманской CS-R10 заключается в конфигурации рабочего поля. Если старшая модель оснащена двумя 15-дюймовыми сенсорными дисплеями и 38 фейдерами, то CS-R10-S предлагает один 15-дюймовый сенсорный дисплей и 26 моторизованных фейдеров со 100-миллиметровым ходом. Фейдеры сгруппированы в два блока по 12 каналов плюс два дополнительных, что позволяет одновременно контролировать десятки каналов без переключения между слоями. Такая компоновка является осознанным компромиссом: она сокращает физические размеры и вес консоли, но сохраняет полный доступ ко всем параметрам системы через сенсорный экран и секцию Selected Channel. Для многих задач — особенно в театральных постановках, на корпоративных мероприятиях или на площадках с ограниченным пространством за пультом — 26 фейдеров оказываются достаточным, а иногда и более удобным решением, поскольку рабочее поле становится компактнее и требует меньше перемещений.

Области применения CS-R10-S охватывают все сценарии, где звук является центральной частью впечатления. На гастрольных турах и фестивалях консоль используется как основной пульт фронтального микширования и мониторных посылов: компактные размеры позволяют разместить её на площадках с ограниченным пространством за пультом, а совместимость с остальными компонентами RIVAGE PM даёт возможность быстро перейти с репетиции на шоу без переобучения персонала. В театрах и на сценических площадках CS-R10-S обеспечивает точное управление динамикой, эквалайзером и панорамой для каждого актёра и источника звука, а сценарная память и функции Recall Safe позволяют переключаться между картинами спектакля без риска сбить настройки. В концертных залах и филармониях консоль работает с симфоническими оркестрами, хоровыми коллективами и академическими солистами, где важны естественность тембра и широкий динамический диапазон.

В конференц-центрах и выставочных комплексах CS-R10-S применяется для озвучивания нескольких залов одновременно, где важны гибкое распределение сигналов и быстрая перенастройка между мероприятиями. В студиях звукозаписи и на трансляционных комплексах консоль интегрируется в системы многодорожечной записи и используется для продакшена, где требуется чистота сигнала и надёжность на протяжении многочасовых сессий. В спортивных аренах и на стадионах CS-R10-S применяется для озвучивания трибун и комментаторских кабин, где требуется стабильная работа с большим количеством входов и выходов. В прокатных компаниях консоль ценится за совместимость компонентов внутри семейства RIVAGE PM и возможность использования в качестве второй консоли для организации рабочего места второго оператора или расширения фейдеров.

Отдельного внимания заслуживает роль CS-R10-S в архитектуре двухконсольного управления. Консоль может быть добавлена к системе RIVAGE PM для обеспечения гибкости управления с двух пультов, что делает её удобным решением для больших проектов, где требуется работа двух операторов — например, когда один инженер отвечает за фронтальное микширование, а другой за мониторные посылы. В таких конфигурациях CS-R10-S может выступать в качестве второй консоли, дополняя полноразмерную CS-R10 или другую консоль серии. Кроме того, CS-R10-S может быть подключена к системе RIVAGE PM7 и использоваться в качестве сайдкара для расширения фейдеров или организации рабочего места второго оператора. Эта гибкость делает консоль не просто уменьшенной версией флагмана, а самостоятельным инструментом, который находит применение в самых разных конфигурациях.

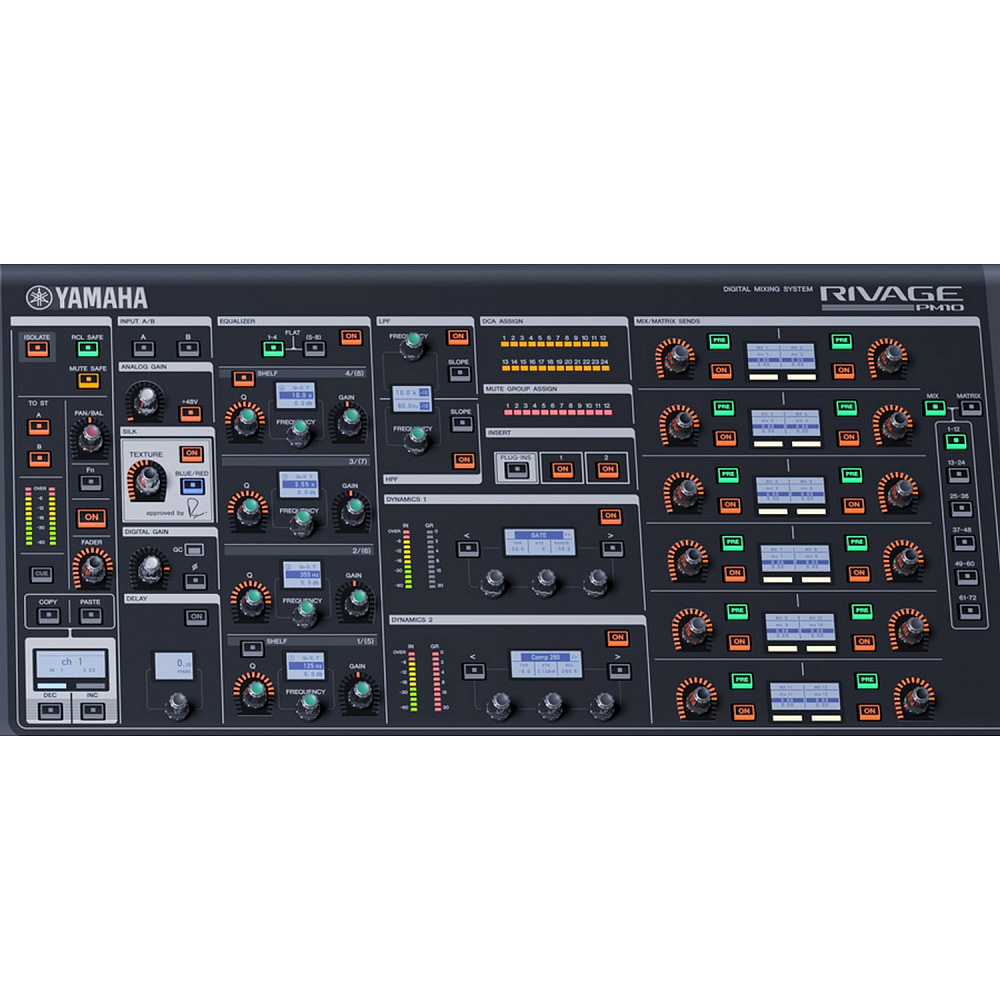

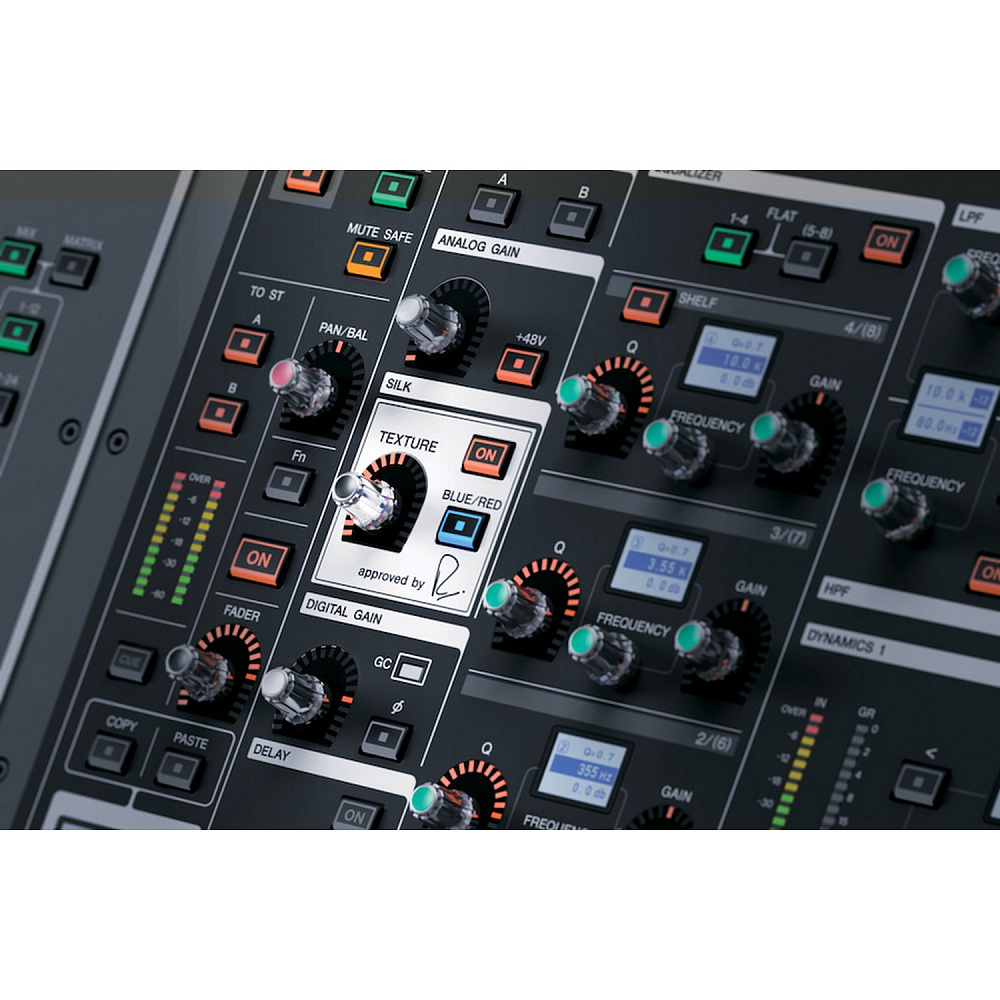

Сердцем CS-R10-S является рабочее поле, построенное вокруг одного 15-дюймового сенсорного дисплея и 26 моторизованных фейдеров со 100-миллиметровым ходом. Секция Selected Channel с регулятором Touch and Turn даёт быстрый доступ к усилению, фильтру верхних частот, четырёхполосному параметрическому эквалайзеру, динамике и панорамированию выбранного канала. 48 назначаемых пользователем клавиш и 16 энкодеров дополняют физический интерфейс, сокращая количество переходов в меню. Пользовательские банки фейдеров (6 × 5 в каждой секции) позволяют создать несколько рабочих конфигураций под разные задачи — от фронтального микширования до мониторных посылов. Важно отметить, что, несмотря на уменьшенное количество фейдеров, CS-R10-S сохраняет ту же пропускную способность и доступ к каналам, что и старшая модель: все 144 входных канала, 72 шины микширования и 36 матриц системы RIVAGE PM10 остаются доступными для управления.[reference:0]

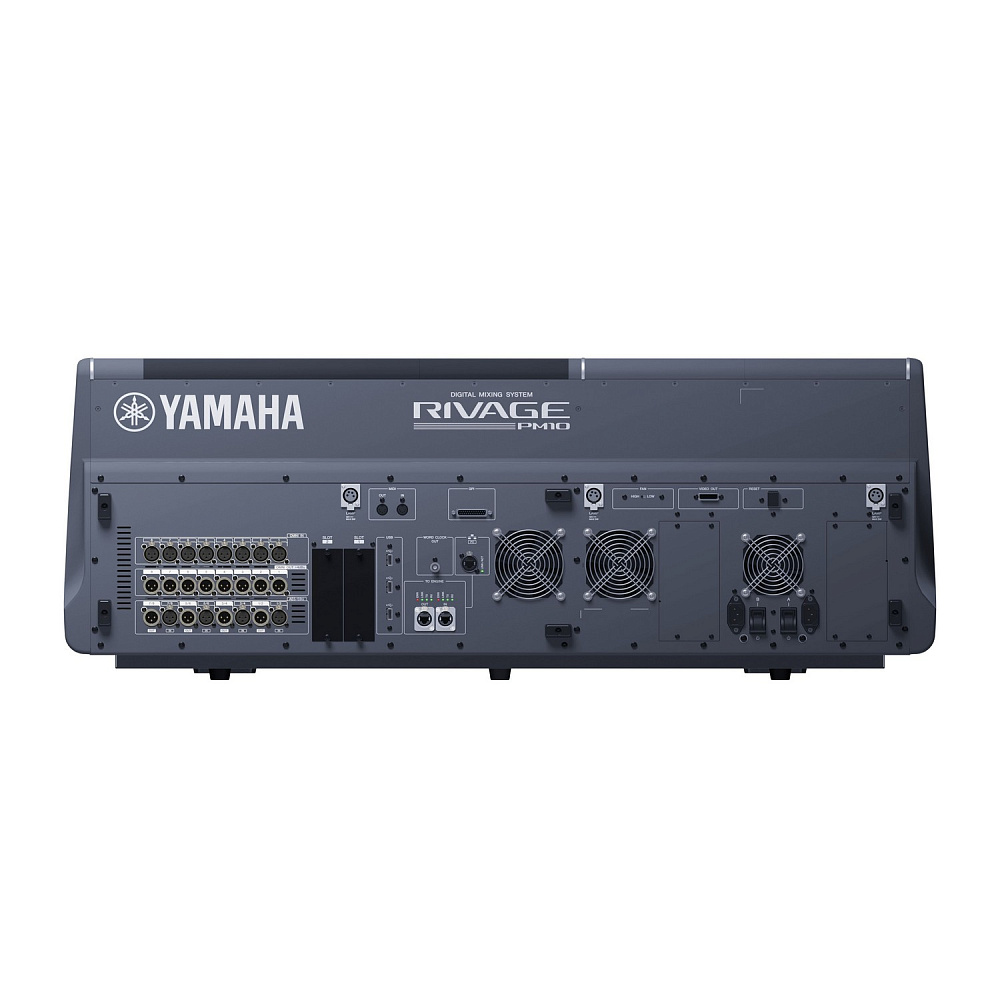

Консоль оснащена полным набором локальных интерфейсов для подключения внешнего оборудования. Восемь аналоговых входов и восемь аналоговых выходов на разъёмах XLR позволяют подключать внешние источники и устройства записи напрямую, без дополнительных преобразователей. Для цифрового подключения предусмотрены порты AES/EBU (4 входа и 4 выхода с функцией SRC). Два слота расширения MY дают возможность установки дополнительных карт ввода-вывода, а порты GPI (8 входов и 8 выходов), MIDI In/Out, четыре разъёма для ламп (XLR-4-31) и порт VIDEO OUT (DVI-D) обеспечивают интеграцию с внешними системами управления, шоу-контроллерами и устройствами отображения. Для подключения к DSP-движку используются два порта etherCON CAT5e с резервированием, а для синхронизации — выход Word Clock на разъёме BNC. Функция двухдорожечной USB-записи позволяет делать живые записи или воспроизводить фоновую музыку и звуковые эффекты без дополнительного оборудования.[reference:1][reference:2]

Питание консоли организовано с резервированием: два встроенных блока питания работают параллельно, и при отказе одного из них система продолжает функционировать без перерыва. Это особенно важно на живых выступлениях и трансляциях, где остановка пульта недопустима. Потребляемая мощность составляет 380 Вт. Корпус CS-R10-S имеет габариты 1128 × 417 × 848 мм (с учётом резиновых ножек) и весит 67 кг. Для устройства такого класса это относительно небольшой вес, позволяющий двум людям перемещать консоль без специальной техники. Все компоненты рассчитаны на непрерывную работу в течение полного шоу или съёмочного дня, а сценарная память на 1000 сцен с функциями Recall Safe, Focus Recall и Fade Time позволяет безопасно переключаться между номерами программы, не опасаясь сбить настройки, которые не должны меняться.[reference:3]

CS-R10-S полностью совместима с остальными компонентами семейства RIVAGE PM. Консоль может работать с DSP-движками DSP-R10↗, а также с более мощными DSP-RX↗ и DSP-RX-EX↗. Для расширения ввода-вывода используются рэковые модули RPio622↗ и RPio222↗, а карты расширения RY, HY и MY позволяют адаптировать систему под конкретные форматы сигналов. Программное обеспечение RIVAGE PM Editor и приложение StageMix для iPad дают возможность удалённого управления и мониторинга, а интеграция с Nuendo Live обеспечивает многодорожечную запись прямо с консоли.[reference:4]
