Консоль управления для RIVAGE PM4 Yamaha CS-R3

В современном профессиональном звукоусилении универсальность и компактность становятся не менее важными, чем абсолютные показатели качества. Yamaha CS-R3 — это консоль управления, которая является ядром цифровой микшерной системы RIVAGE PM3 и представляет собой самое компактное и лёгкое решение в линейке RIVAGE PM. При ширине всего 1145 мм и весе 38 кг консоль сохраняет полный набор функций, производительность и программное обеспечение старших моделей серии, что делает её доступной для площадок и задач, где полноразмерные пульты оказываются избыточными или физически не помещаются. CS-R3 создана для тех случаев, когда требуется обработка звука с частотой дискретизации 96 кГц, но при этом важны мобильность, скорость развёртывания и возможность работы в стеснённых условиях.

Области применения CS-R3 охватывают широкий спектр профессиональных сценариев. На гастрольных турах и в прокатных компаниях консоль ценится за то, что её может транспортировать и устанавливать небольшая команда, а совместимость с остальными компонентами RIVAGE PM позволяет использовать один и тот же пульт на площадках разного масштаба — от клуба до театра. В театрах и на сценических площадках CS-R3 обеспечивает точное управление динамикой, эквалайзером и панорамой для каждого актёра и источника звука, а единственный 15-дюймовый сенсорный дисплей в сочетании с физическими органами управления ускоряет работу с многоканальными постановками. В студиях звукозаписи и на трансляционных комплексах консоль интегрируется в системы многодорожечной записи и обеспечивает прозрачный звук на всех этапах продакшена.

В конференц-центрах, выставочных комплексах и отелях CS-R3 применяется для озвучивания нескольких залов одновременно, где важны гибкое распределение сигналов и быстрая перенастройка между мероприятиями. В домах культуры, филармониях и концертных залах консоль работает с академическими и эстрадными коллективами, обеспечивая широкий динамический диапазон и точную передачу тембра акустических инструментов. В образовательных учреждениях — консерваториях, театральных училищах, университетах — CS-R3 используется как учебный инструмент и как рабочая система для студенческих постановок, поскольку её интерфейс знаком пользователям других консолей Yamaha серий CL и QL, что сокращает время обучения. В религиозных учреждениях и больших аудиториях консоль обеспечивает разборчивость речи и музыкального сопровождения, а также возможность быстрого переключения между сценариями служб и мероприятий.

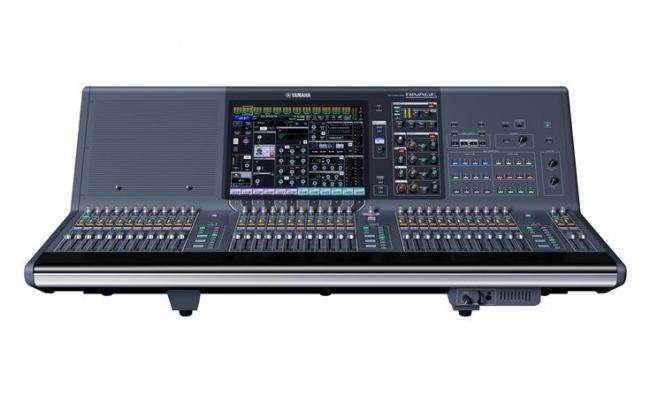

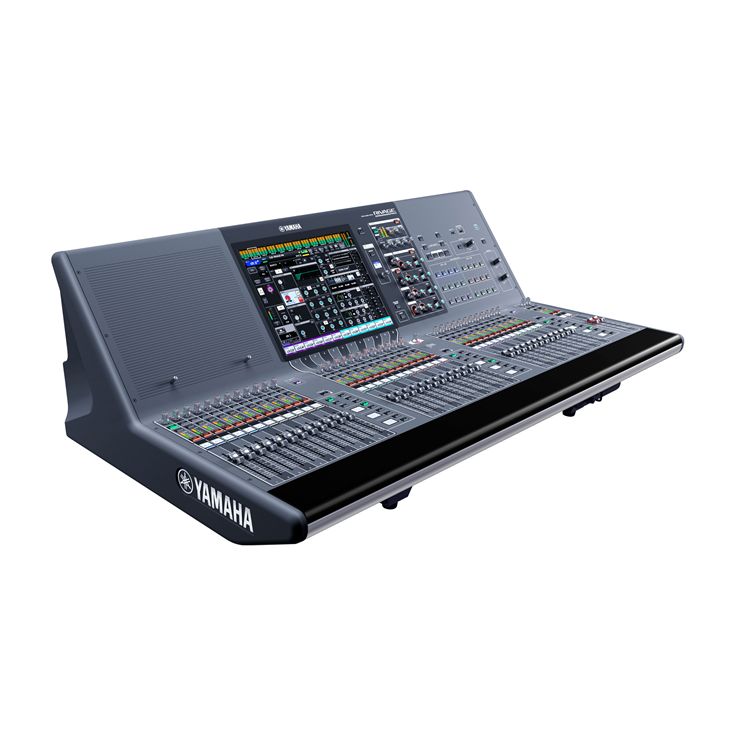

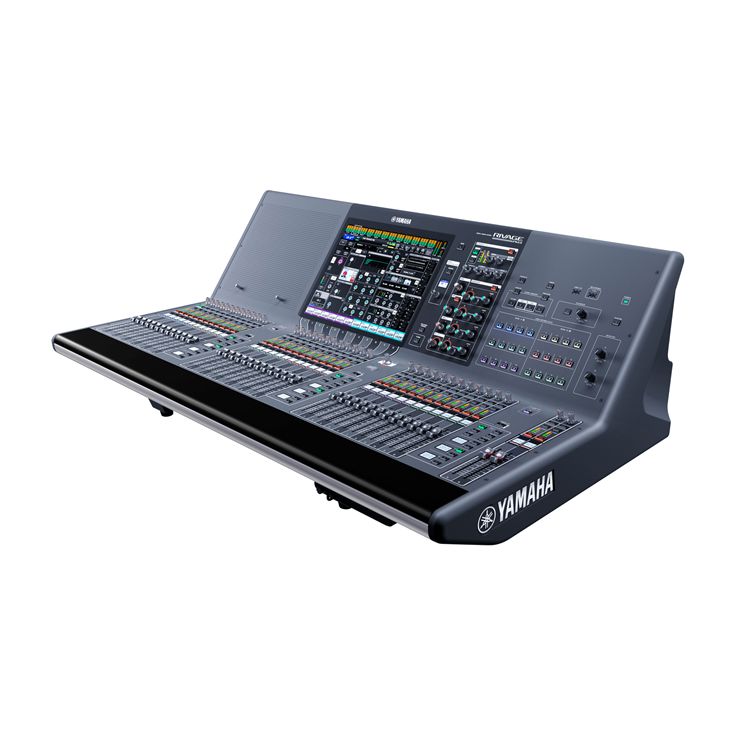

Конструктивно CS-R3 выполнена в виде наземной консоли с одним 15-дюймовым сенсорным дисплеем. 38 моторизованных фейдеров со 100-миллиметровым ходом и разрешением 1024 шага сгруппированы в три блока по 12 каналов плюс два дополнительных фейдера, что позволяет одновременно контролировать десятки каналов без переключения между слоями. Секция Selected Channel собрана в компактном виде и предоставляет быстрый доступ к динамике, усилению, фильтру верхних частот, эквалайзеру и панорамированию выбранного канала. Пользовательские банки фейдеров (6 × 5 в каждой секции) и назначаемые кнопки (4 банка по 12 штук) дают возможность создать несколько рабочих конфигураций под разные задачи — от фронтального микширования до мониторных посылов. Один регулятор Touch and Turn с возможностью назначения на 4 × 4 банка функций обеспечивает точную настройку параметров, а высокая контрастность экрана сохраняет читаемость даже при ярком сценическом освещении.

Обработка сигнала в CS-R3 ведётся с частотой дискретизации до 96 кГц, что гарантирует широкий динамический диапазон и низкий уровень искажений. Восемь аналоговых входов и восемь аналоговых выходов на разъёмах XLR позволяют подключать внешнее оборудование напрямую, без дополнительных преобразователей. Два слота расширения MY дают возможность установки дополнительных карт ввода-вывода, а порты GPI (8 входов и 8 выходов), MIDI In/Out и пять портов USB (один из которых предназначен для двухдорожечной записи) обеспечивают интеграцию с внешними системами управления, шоу-контроллерами и устройствами записи. Для подключения к DSP-движку и сети Dante используются порты etherCON, а пропускная способность Dante составляет 144 × 144 канала при 32-битной обработке. Частотная характеристика составляет +0,5/−0,8 дБ в диапазоне 20 Гц – 20 кГц, динамический диапазон — 115 дБ (тип.) для тракта OMNI In – OMNI Out и 120 дБ (тип.) для DA-преобразователя, коэффициент нелинейных искажений — менее 0,05%, перекрёстные помехи — −100 дБ на частоте 1 кГц.

Питание консоли организовано с резервированием: два встроенных блока питания работают параллельно, и при отказе одного из них система продолжает функционировать без перерыва. Это особенно важно на живых выступлениях и трансляциях, где остановка пульта недопустима. Потребляемая мощность составляет 200 Вт. Корпус весит 38 кг при габаритах 1145 × 385 × 650 мм (с учётом резиновых ножек), что делает CS-R3 самой компактной и лёгкой консолью в серии RIVAGE PM и позволяет двум людям перемещать её без специальной техники. Рабочая температура — от 0 °C до +40 °C, температура хранения — от −20 °C до +60 °C. Для защиты от пыли и повреждений при транспортировке в комплект поставки включён чехол.

Консоль CS-R3 работает в связке с DSP-движками серии RIVAGE PM. С двумя доступными движками — DSP-RX↗ и DSP-RX-EX↗ — система масштабируется под задачи любой сложности: от небольших театральных постановок до многотысячных стадионных шоу. Движок DSP-RX обеспечивает 120 входов, 48 шин микширования и 24 матрицы, а DSP-RX-EX — 288 входов, 72 шины и 36 матриц. Для ввода-вывода сигнала используются сценические боксы Rio3224-D2↗ и Rio1608-D2↗, подключаемые по сети Dante. Важной особенностью CS-R3 является возможность использовать её не только в составе RIVAGE PM3, но и подключать к другим системам RIVAGE PM в качестве сайдкара для расширения фейдеров или организации рабочего места второго оператора. Консоль также совместима с картами расширения MY и программным обеспечением Nuendo Live для многодорожечной записи, что делает её полноценным инструментом не только для живого звука, но и для студийной работы.
