Цифровой микшерный модуль Allen&Heath DLive-CDM32U

Allen & Heath dLive CDM32U (DLIVE-CDM32U) — это цифровой микшерный модуль (MixRack), представляющий собой «сердце» экосистемы dLive. Это не просто набор аудиоинтерфейсов, а мощный программно-аппаратный комплекс, который объединяет в себе 128-канальный микшерный движок, обширную обработку сигналов и гибкую систему расширения. Он спроектирован для профессионалов, работающих в турах, театрах и на стационарных площадках, которым требуется максимальная производительность и качество звука без компромиссов.

Архитектура и производительность. В основе CDM32U лежит ядро XCVI — 160×64 FPGA, работающее на частооте дискретизации 96 кГц. В отличие от DSP или CPU у конкурентов, эта архитектура обеспечивает рекордно низкую задержку прохождения сигнала — всего 0,7 мс от входа до выхода. Суммирующая шина использует 96-битный аккумулятор, что исключает потерю разрешения и перегрузку при микшировании большого количества каналов. Модуль поддерживает до 128 входных каналов с полной обработкой и 64 миксовых выхода, которые можно гибко конфигурировать как группы, AUX, матрицы или мастер-каналы, включая форматы LR, LCR и до 5.1.

Обработка сигнала и новый процессор эффектов. CDM32U — это первое устройство в линейке dLive, оснащённое предустановленной картой RackUltra FX. Этот модуль, созданный на базе ARM-процессора и FPGA, предлагает восемь полностью независимых стереофонических процессорных слотов с собственными шинами посыла и возврата. Каждый слот оснащён коллекцией из 10 новых алгоритмов, включая ревербераторы, гармонайзеры и инструменты коррекции высоты тона. Помимо RackUltra, модуль сохраняет 16 слотов RackExtra FX, предоставляя в общей сложности 24 процессора эффектов. Все они работают одновременно и дополнены полным набором динамической обработки и 4-полосным параметрическим эквалайзером на каждом входе и выходе. Встроенный автоматический микрофонный микшер (AMM) способен обрабатывать до 64 каналов в 1, 2 или 4 независимых зонах.

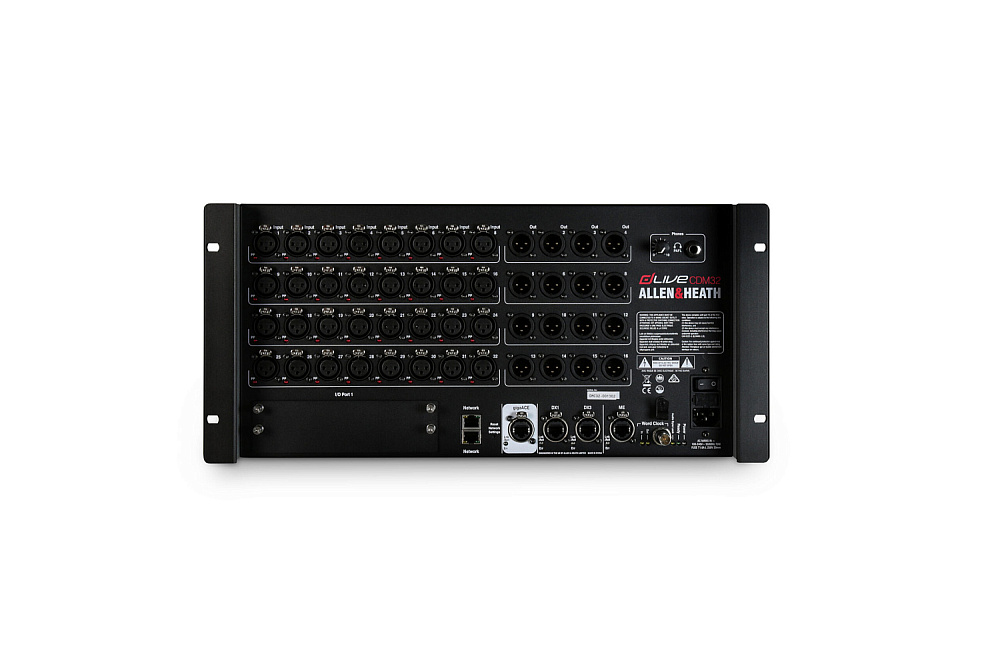

Профессиональные предусилители и локальные ресурсы. На борту устройства расположены 32 балансных микрофонных/линейных входа и 16 балансных линейных выходов на разъёмах XLR. Входные каналы оснащены обновлёнными предусилителями с активной схемой PAD, которая поддерживает стабильные характеристики при включении аттенюатора. Чувствительность регулируется в диапазоне от -60 до +15 дБн, аналоговое усиление — от +5 до +60 дБ, а максимальный входной уровень достигает +30 дБн. Эквивалентный уровень шума (EIN) составляет -127 дБ при подключении источника на 150 Ом. Фантомное питание +48 В включается индивидуально для каждого канала. Динамический диапазон входов достигает 110 дБ, а выходной уровень — до +22 дБн.

Сетевая интеграция и управление. CDM32U оснащён портом gigaACE для подключения до двух поверхностей управления dLive без дополнительных карт. Два порта DX Link позволяют подключить до 12 DX-расширителей напрямую или до 22 через DX Hub. Один слот расширения (128 каналов, 96 кГц) предназначен для установки опциональных карт: Dante, MADI, Waves SoundGrid или других. Два сетевых порта обеспечивают удалённое управление с компьютера, планшета (iOS), IP-контроллеров или систем сторонних производителей по протоколу TCP/IP. Порты BNC для синхронизации по Word Clock и выделенный 48 кГц порт для персональных мониторов ME-1 дополняют картину.

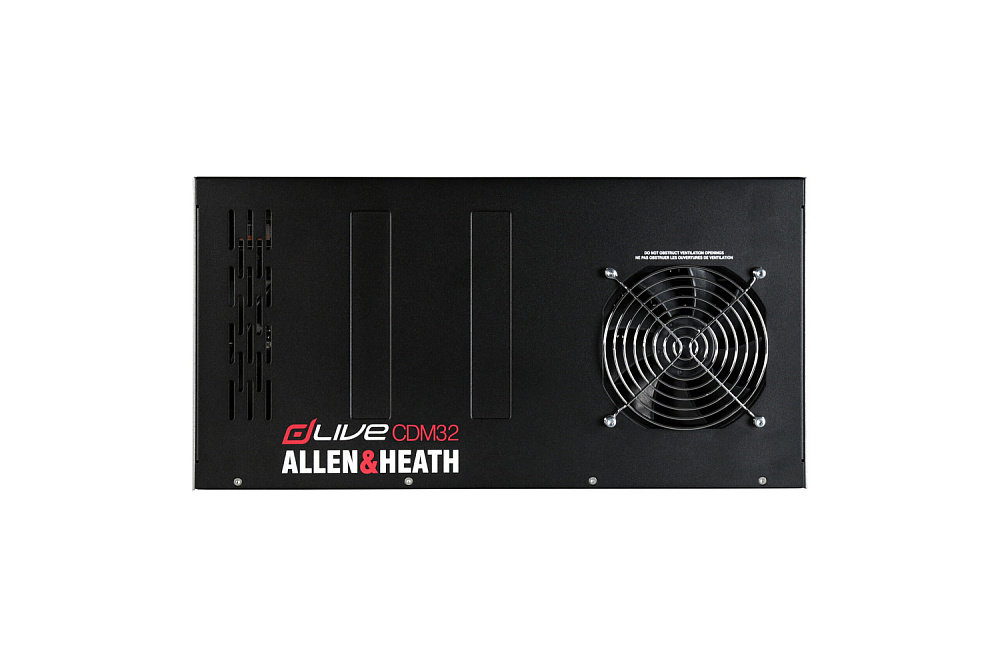

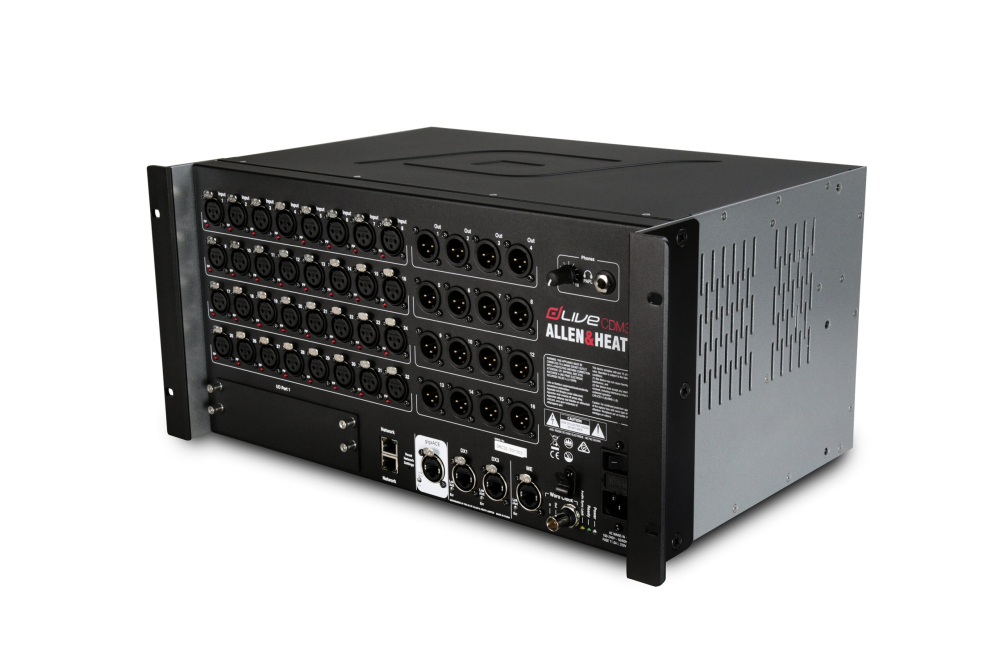

Конструкция и надёжность. Модуль выполнен в стандартном 19-дюймовом корпусе высотой 5U и весит около 10 кг. Габариты (Ш x Г x В) составляют 481,6 x 309 x 221 мм. Возможность установки монтажных ушей как спереди, так и сзади обеспечивает гибкость при интеграции в стойку. Охлаждение осуществляется сверхтихими вентиляторами, а прошивка и пользовательские настройки обновляются через USB-порт на передней панели. Рабочий диапазон температур — от 0°C до 35°C.

Модуль Allen & Heath dLive CDM32U — это долгосрочная инвестиция в профессиональный звук, которая масштабируется вместе с вашими задачами. Приобрести цифровой микшерный модуль Allen & Heath dLive CDM32U можно в магазине vismedia.ru.
