Трансляционный микшер-усилитель — это устройство, объединяющее в одном корпусе функции микшера и усилителя мощности, спроектированное для работы в системах фонового озвучивания, речевого оповещения и музыкальной трансляции. Его задача — принять сигналы от нескольких источников (микрофонов, медиаплееров, внешних линий), смешать их, усилить и распределить по трансляционным линиям на десятки акустических систем. В отличие от концертного усилителя, которому важна максимальная мощность на один канал, здесь на первый план выходят надёжность, зональность и способность передавать сигнал на большие расстояния без потерь.

Ключевое отличие: линии 70/100 В

Главная особенность трансляционного оборудования — работа с высоковольтными линиями 70 В или 100 В. В обычной низкоомной системе (4–16 Ом) мощность передаётся при низком напряжении и высоком токе, что приводит к большим потерям в кабеле. На расстоянии в сотню метров сигнал просто «сгорит» в проводах.

В трансляционной системе усилитель повышает напряжение до 100 В (или 70 В), а каждая акустическая система оснащена понижающим трансформатором. Это позволяет:

• подключать десятки колонок параллельно к одной линии;

• использовать тонкий и недорогой кабель на большие расстояния;

• устанавливать акустику в сотнях метров от усилителя без потери качества и громкости.

Именно поэтому трансляционные микшеры-усилители стали стандартом для вокзалов, торговых центров, школ, офисов и открытых площадок, где требуется озвучить большую территорию с минимальными затратами на кабель.

Какие бывают трансляционные микшеры-усилители

По функциональности и архитектуре такие устройства делятся на несколько категорий, и это различие определяет сценарий использования.

Базовые микшер-усилители — устройства «всё в одном» для небольших объектов. Они имеют несколько микрофонных и линейных входов, простой эквалайзер и один выход на трансляционную линию. Их достаточно для кафе, небольшого магазина или офиса, где нужно транслировать музыку и делать объявления с одного микрофона.

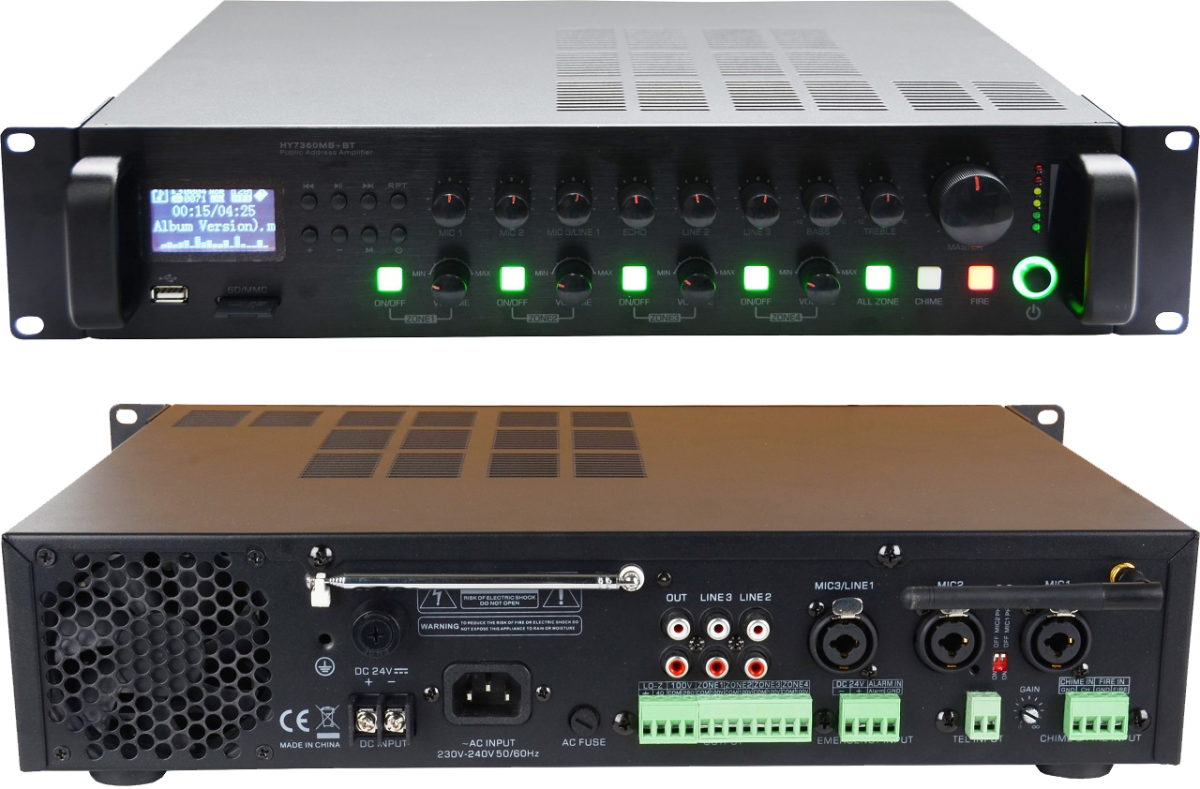

Зональные микшер-усилители позволяют независимо управлять несколькими зонами. Каждая зона может иметь свою громкость, свой источник сигнала и свой приоритет. Например, модель SVS Audiotechnik MSA-250 PRO↗ имеет 6 зон (70/100 В), встроенный медиаплеер с Bluetooth и Wi-Fi, а также функцию приоритета микрофона. Такие устройства востребованы в торговых центрах, где нужно транслировать музыку в зал, делать объявления только в определённой секции и при этом сохранять тишину в переговорной.

Матричные микшеры-усилители — вершина трансляционной автоматизации. Они содержат аудиоматрицу, которая позволяет маршрутизировать любой вход на любую зону в любом сочетании, а также встроенный DSP для обработки сигнала (эквалайзер, задержки, лимитеры). Пример — CVGaudio PTM-4120Dm↗, четырёхзонный матричный микшер-усилитель для многозонных систем коммерческого звука. Такие устройства используются на крупных объектах — в аэропортах, вокзалах, больших бизнес-центрах.

Усилители с интегрированным источником — отдельная категория, которая встречается в небольших помещениях. В корпус встроен MP3-плеер, USB, SD-карта или FM-тюнер, что позволяет работать без внешнего источника сигнала. Пример — ABK PA-2625U↗: 250 Вт, 6 зон, встроенные MP3-плеер, USB, SD и FM-тюнер.

Ключевые характеристики: на что обратить внимание

Мощность и запас. Суммарная мощность всех акустических систем в линии не должна превышать мощность усилителя. На практике рекомендуют оставлять запас в 20–30% на потери в кабеле и трансформаторах. Если вы планируете нагрузку в 200 Вт, выбирайте усилитель не менее 250–260 Вт. Для типового объекта часто достаточно 240 Вт, но для больших площадок может потребоваться 480 Вт и выше.

Количество зон. Определите, сколько независимых помещений или секций вам нужно озвучивать. Если зон несколько, нужен зональный или матричный усилитель. Если зона одна — достаточно базового микшер-усилителя.

Приоритеты и автоматика (Ducking). В трансляционных системах часто возникает ситуация, когда поверх фоновой музыки нужно срочно передать объявление. Приоритетный вход (Priority / Paging) решает эту задачу автоматически: когда на такой вход поступает сигнал с микрофона, система приглушает (ducking) фоновую музыку или полностью отключает её на время объявления, а после окончания плавно возвращает музыку обратно. Некоторые системы поддерживают каскад приоритетов: например, сигнал пожарного оповещения имеет наивысший приоритет и отключает всё остальное.

Микрофонные входы и фантомное питание. Для объявлений нужен микрофонный вход. Проверьте, есть ли на нём фантомное питание +48 В, если вы планируете использовать конденсаторный микрофон, и поддерживает ли он приоритетное приглушение музыки.

Тип линий. Убедитесь, что усилитель поддерживает работу с линиями 70 В и 100 В, а также, при необходимости, низкоомную нагрузку (4–16 Ом). Некоторые модели позволяют переключаться между режимами, например M-483T↗ работает в режиме 100 В или низкоомном (4–16 Ом).

Защита и надёжность. Трансляционное оборудование часто работает круглосуточно, поэтому важны защита от перегрузки, короткого замыкания, перегрева и, в идеале, резервное питание. Для систем оповещения это критически важно.

Как и куда подключать

Цепочка подключения выглядит следующим образом: источник сигнала → микшер-усилитель → линия 70/100 В → акустические системы.

1. Источники (микрофон, медиаплеер, компьютер) подключаются к соответствующим входам усилителя.

2. Усилитель формирует сигнал и подаёт его на выходные клеммы 100 В (или 70 В).

3. Акустические системы подключаются к этой линии параллельно. Важно соблюдать полярность и не превышать суммарную мощность.

4. Селекторы зон (если используются) устанавливаются между усилителем и акустикой или управляют зонами через отдельные линии.

Для подключения акустики используются клеммники или разъёмы Euroblock. Сечение кабеля подбирается в зависимости от длины линии и мощности, но благодаря высокому напряжению требования к сечению значительно ниже, чем в низкоомных системах.

Как выбрать под задачу

Если вы озвучиваете небольшое помещение — кафе, магазин, офис — и вам нужно транслировать музыку и делать объявления с одного микрофона, достаточно базового микшер-усилителя с мощностью, соответствующей нагрузке.

Если вы работаете с несколькими зонами — торговый центр, школа, бизнес-центр — выбирайте зональный усилитель с независимым управлением громкостью и источником в каждой зоне. Обратите внимание на наличие приоритетного входа для микрофона и функции ducking.

Если вы строите крупную распределённую систему — вокзал, аэропорт, большой концертный зал — смотрите на матричные усилители с DSP и возможностью сетевой интеграции. Они позволяют гибко маршрутизировать сигналы и управлять системой централизованно.

Для уличных площадок и больших территорий важны влагозащита и запас по мощности. Всепогодные модели, такие как Dynacord IX15:4↗ с 96-кГц DSP-матричным микшером, подходят для спортивных сооружений и открытых пространств.
