Стейдж-бокс Yamaha Tio1608-D2

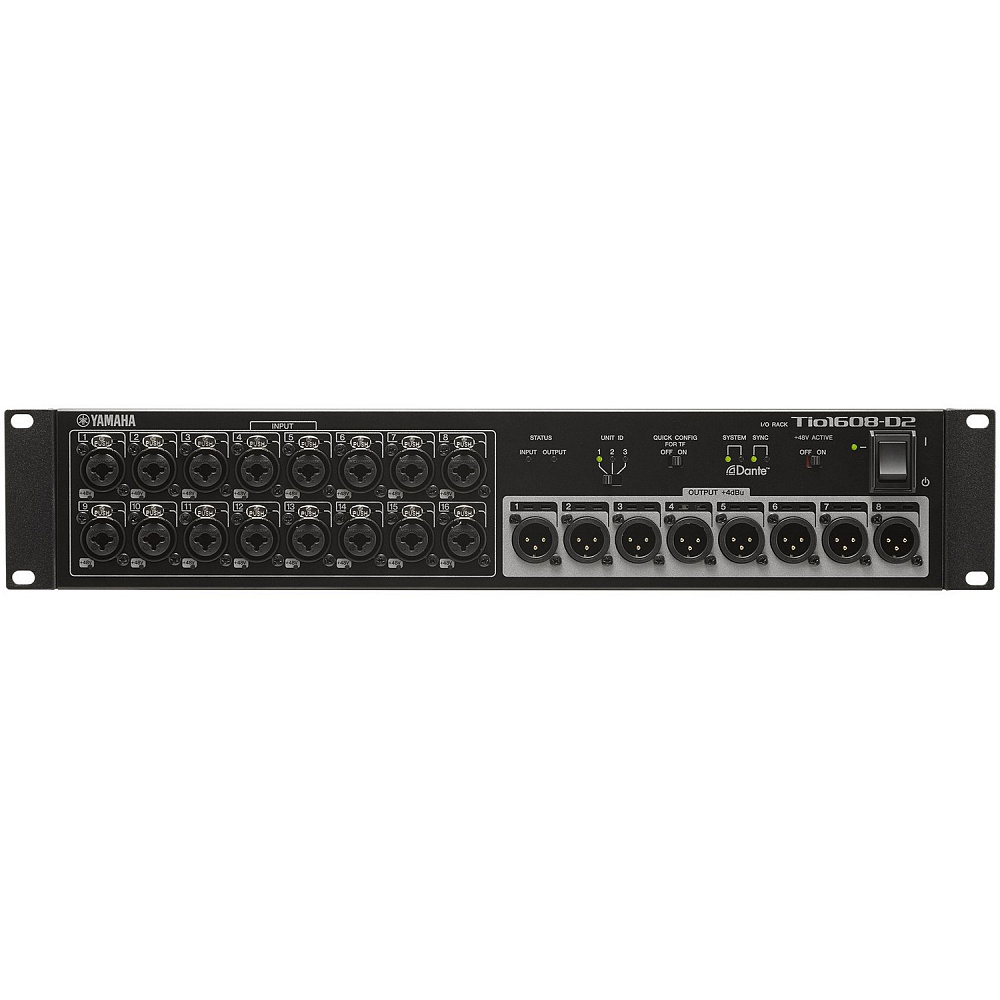

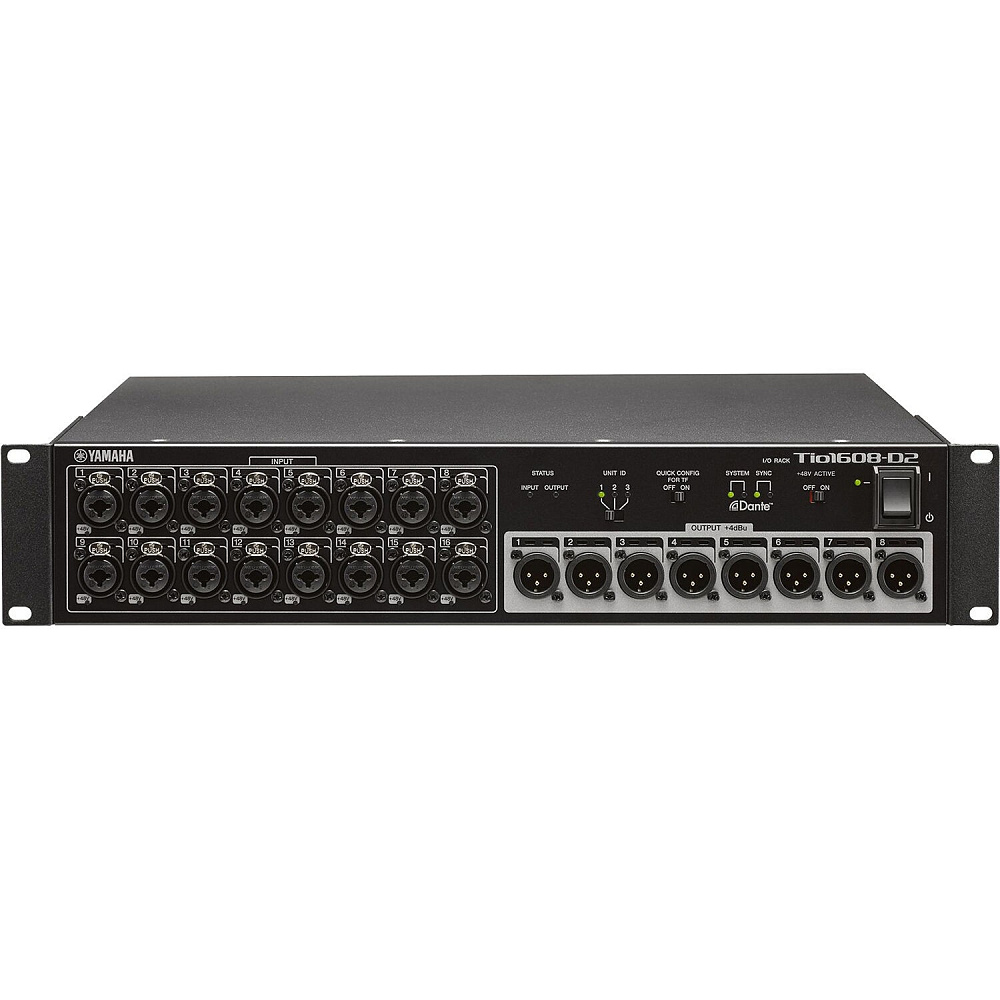

В построении современной аудиосистемы редко удаётся обойтись одним устройством: микрофоны и инструменты находятся на сцене, микшерный пульт — в зале или аппаратной, а между ними должны проходить десятки аналоговых линий, каждая из которых вносит свой вклад в уровень шума и вероятность ошибки. Yamaha Tio1608-D2 — это Dante-совместимый рэк ввода-вывода, который решает именно эту задачу: он переносит точки подключения микрофонов и линейных источников непосредственно на сцену, а передача сигнала до пульта осуществляется по одному сетевому кабелю. Устройство оснащено 16 микрофонными/линейными входами на комбинированных разъёмах XLR/TRS и 8 линейными выходами на XLR, что делает его универсальным расширением для цифровых консолей Yamaha и не только.

Области применения Tio1608-D2 охватывают широкий спектр задач, где важны распределённый ввод-вывод и мобильность. На концертных площадках и фестивалях рэк размещается рядом со сценой или за кулисами, сокращая длину микрофонных кабелей и избавляя от необходимости тянуть аналоговые линии через весь зал. В театральных постановках Tio1608-D2 позволяет подключать микрофоны актёров и сценические эффекты в непосредственной близости от источников, а управление предусилителями выполняется дистанционно с пульта. В многофункциональных залах и конференц-центрах рэк используется для гибкого переключения между сценической и презентационной конфигурациями без перекоммутации кабелей. В студиях и на трансляционных комплексах Tio1608-D2 расширяет количество доступных входов и выходов, а поддержка частоты дискретизации до 96 кГц делает его пригодным для продакшена, где качество сигнала имеет первостепенное значение. Для прокатных компаний рэк ценен тем, что его можно быстро развернуть на любой площадке, а совместимость с консолями серий DM3, TF и RIVAGE PM позволяет использовать его в разных проектах без дополнительных настроек.

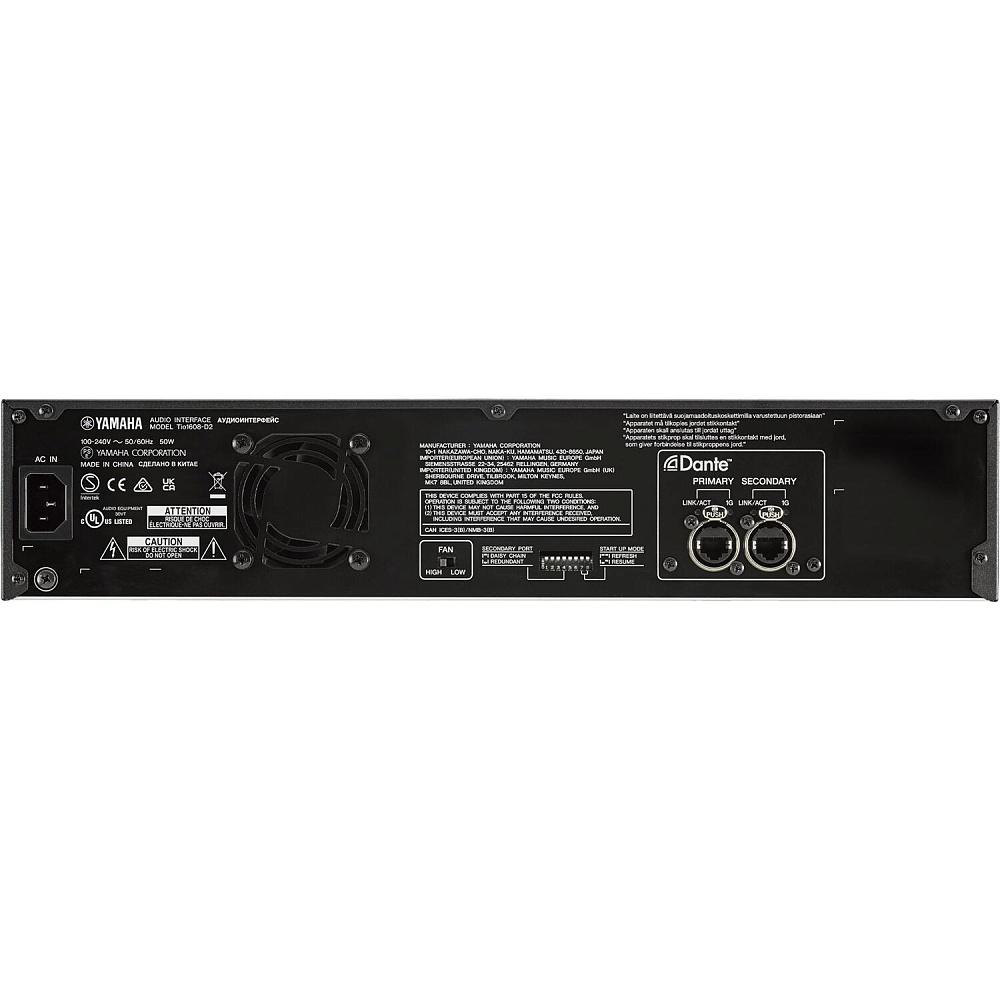

Ключевая особенность Tio1608-D2 — интеграция с сетью Dante. Устройство передаёт и принимает аудиоданные по протоколу Dante с пропускной способностью 16 каналов в каждом направлении (16 входов и 8 выходов локально, но по сети доступно 16 каналов приёма и передачи). Два порта etherCON (Primary и Secondary) обеспечивают резервирование сети: при обрыве основного кабеля передача продолжается по резервному, что критически важно на живых мероприятиях. Важно учитывать, что дистанционное управление предусилителями (Remote HA) на Tio1608-D2 реализуется только через порт Primary; при работе через Secondary эта функция недоступна. Сетевая задержка при подключении к консоли DM3 с установленной латентностью Dante 0,25 мс составляет менее 1,3 мс при частоте 96 кГц, что позволяет использовать рэк в системах, где синхронность с видео или другими источниками имеет значение.

Аналоговая часть Tio1608-D2 построена на высококачественных компонентах. Динамический диапазон тракта INPUT – OUTPUT составляет 108 дБ (при усилении −6 дБ), а динамический диапазон DA-преобразователя достигает 110 дБ при 96 кГц. Коэффициент нелинейных искажений при усилении −6 дБ и уровне +4 dBu остаётся ниже 0,05% в диапазоне 20 Гц – 20 кГц, что свидетельствует о прозрачности и низкой окраске сигнала. Эквивалентный входной шум составляет −128 dBu при максимальном усилении +66 дБ, что позволяет подключать микрофоны с низкой чувствительностью без риска ухудшения отношения сигнал/шум. Перекрёстные помехи между соседними каналами не превышают −100 дБ, что гарантирует чистоту многоканальных записей и миксов.

Микрофонные предусилители Tio1608-D2 оснащены индивидуально управляемым фантомным питанием +48 В для каждого входа, что позволяет одновременно использовать конденсаторные и динамические микрофоны без внешних адаптеров. Комбинированные разъёмы XLR/TRS принимают как балансные микрофонные, так и линейные сигналы, а чувствительность входов переключается программно в широком диапазоне — от −82 dBu до +10 dBu в зависимости от усиления. Такая гибкость делает рэк пригодным для подключения не только микрофонов, но и клавишных инструментов, DI-боксов, внешних процессоров и других источников с линейным уровнем.

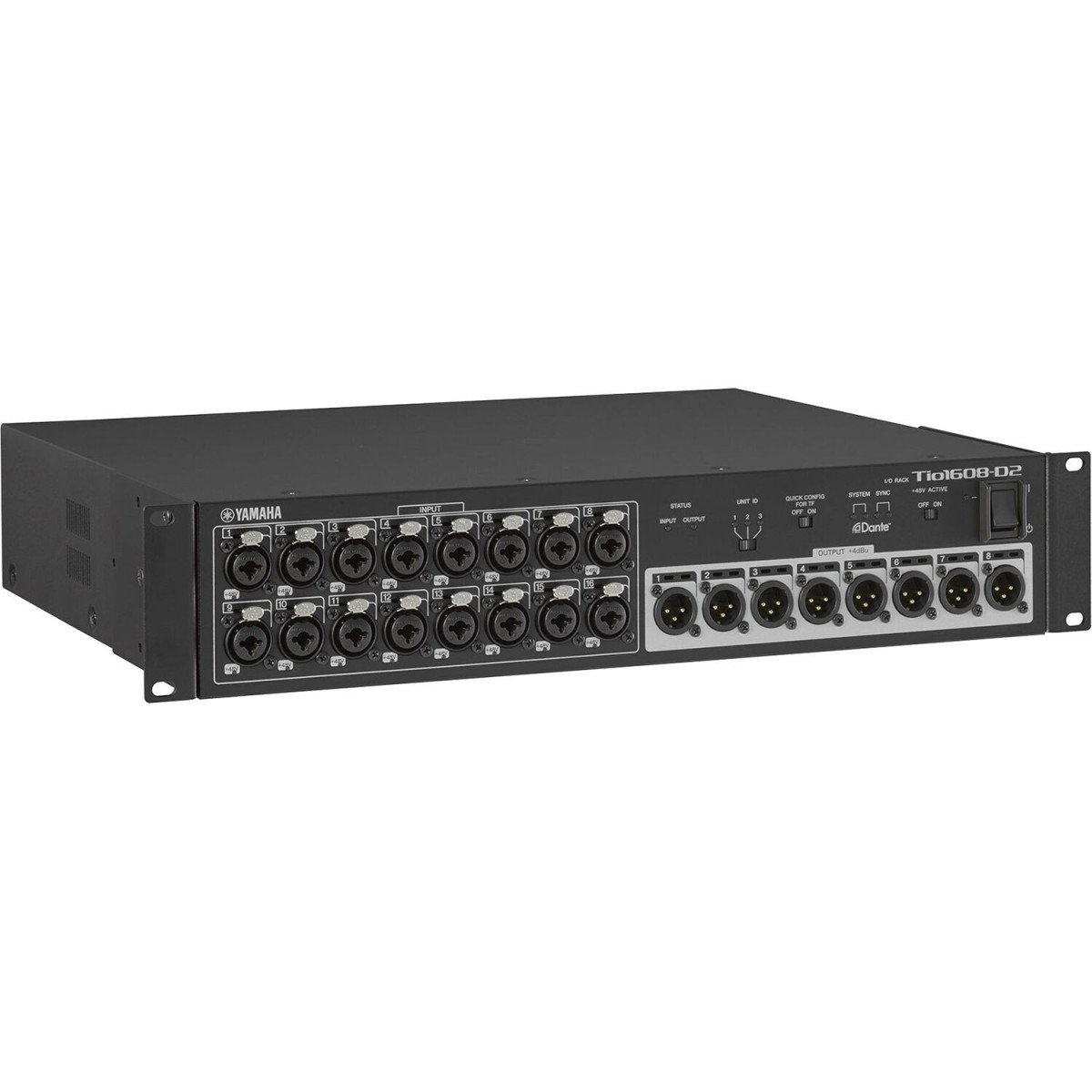

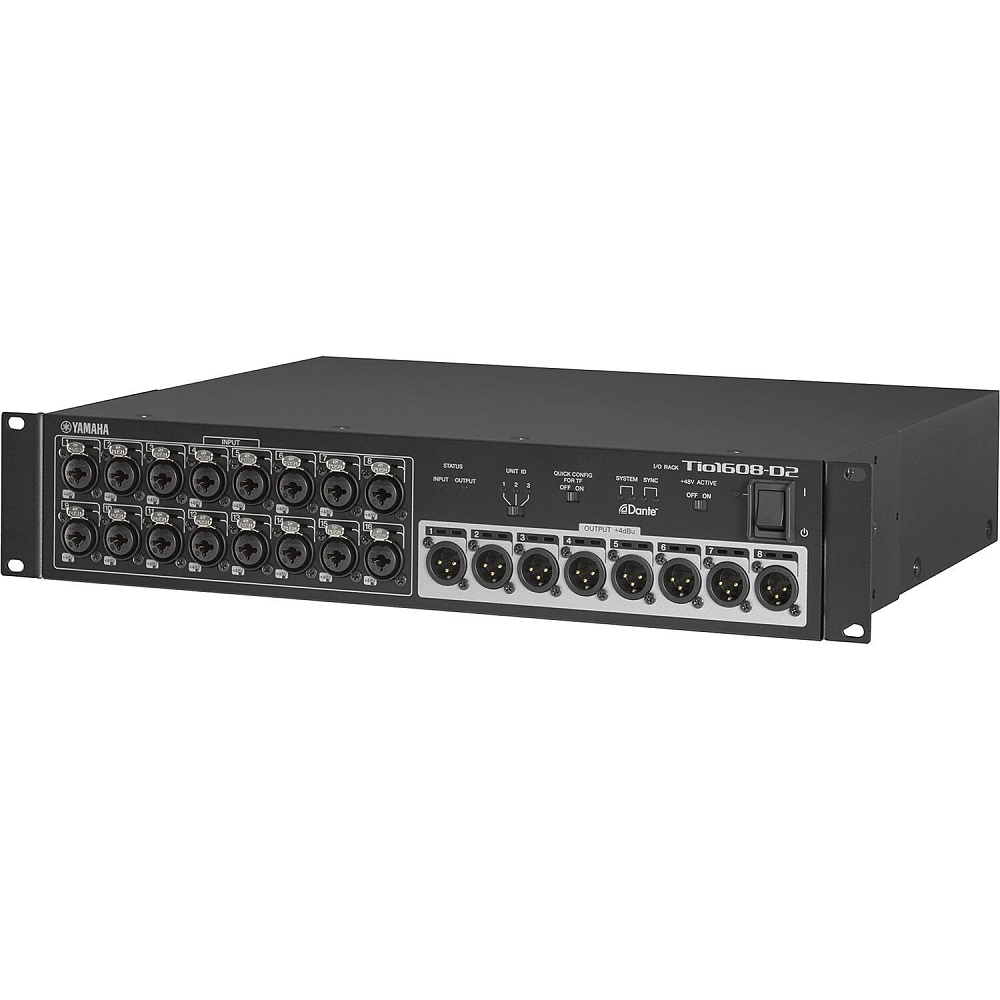

Конструктивно Tio1608-D2 выполнен в 2U-рэковом корпусе габаритами 480 × 88 × 364 мм и весом 5,7 кг. Несмотря на рэковое исполнение, устройство достаточно лёгкое для транспортировки и установки на сцене, а резиновые ножки, входящие в комплект, позволяют разместить его на любой ровной поверхности без риска скольжения. Питание осуществляется от сети 100–240 В, 50/60 Гц, потребляемая мощность составляет 50 Вт, а тепловыделение — 43,5 ккал/ч, что позволяет использовать рэк в закрытых рэковых шкафах с ограниченной вентиляцией. Рабочая температура — от 0 до +40 °C, температура хранения — от −20 до +60 °C, что соответствует условиям эксплуатации на гастролях и в стационарных инсталляциях.

Tio1608-D2 полностью совместим с цифровыми консолями Yamaha, поддерживающими Dante. С консолями DM3↗ и DM3S↗ рэк работает через Dante-порт (у DM3S, не имеющей Dante, подключение невозможно). С консолями серии TF↗ и RIVAGE PM↗ Tio1608-D2 также полностью совместим, а с консолями CL/QL требуется учитывать ограничение: дистанционное управление предусилителями доступно только по Primary-порту. Для расширения системы можно объединять несколько рэков Tio1608-D2 в одну Dante-сеть, а также использовать их совместно с другими Dante-устройствами, например с усилителями или процессорами Yamaha DME7↗.
