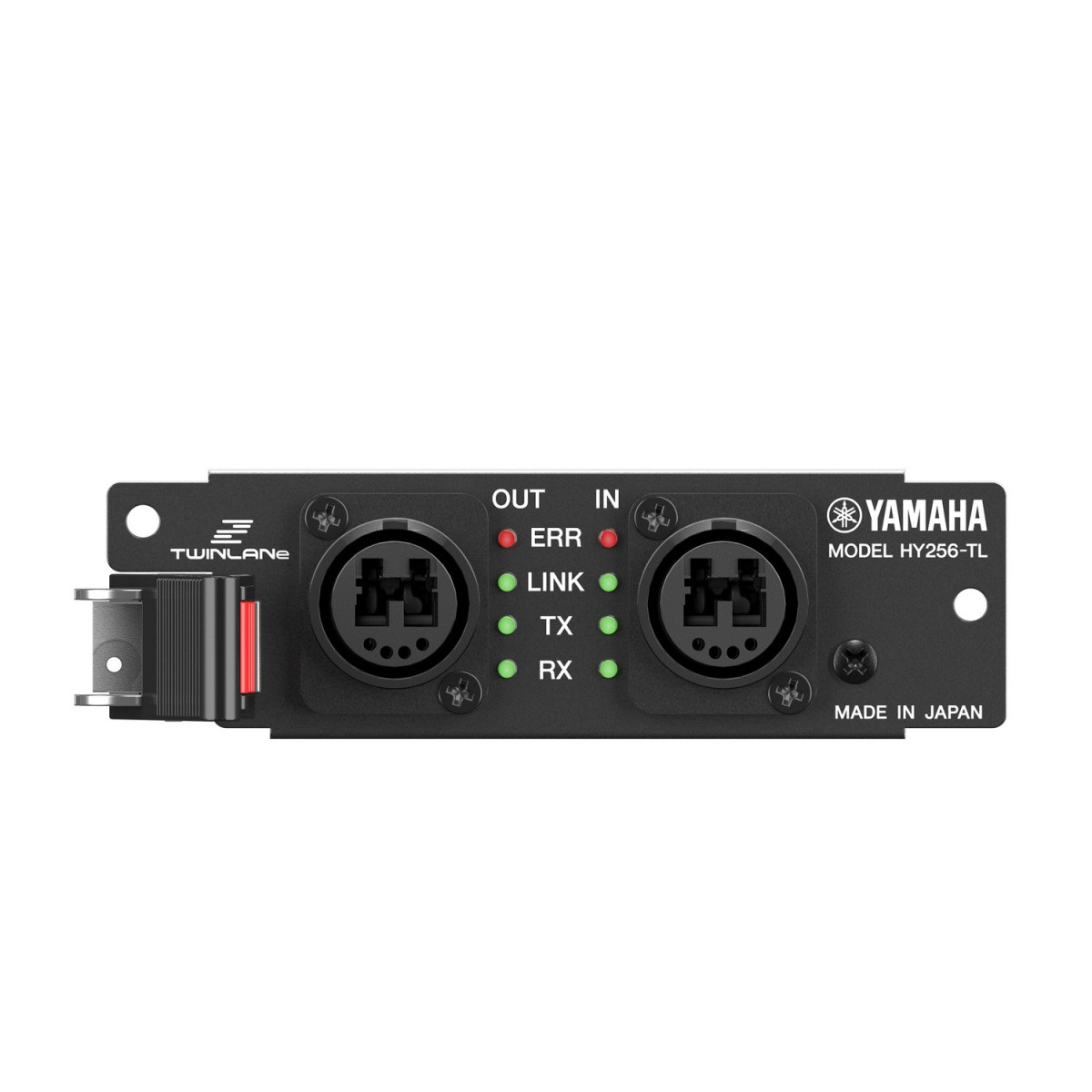

Плата расширения Yamaha HY256-TL

В проектировании крупных аудиосистем наступает момент, когда возможностей стандартных интерфейсов перестаёт хватать. Концертный зал с несколькими сценическими площадками, стадион с распределённой системой усиления или театр с многоканальной сценографией требуют передачи сотен каналов аудио с минимальной задержкой и абсолютной надёжностью. Yamaha HY256-TL — это карта расширения, которая превращает DSP-движок или консоль серии RIVAGE PM в центральный узел высокоскоростной аудиосети TWINLANe. Она не просто добавляет порты — она обеспечивает передачу до 256 каналов ввода и 256 каналов вывода с качеством 32 бита / 96 кГц по одному многомодовому оптическому кабелю.

Области применения HY256-TL определяются масштабом задач, где требуется максимальная пропускная способность. На крупных концертных площадках и стадионах карта устанавливается в DSP-движок DSP-R10, DSP-RX или консоль CSD-R7 и связывает их с рэковыми модулями RPio622 и RPio222, распределёнными по сцене и аппаратной. В театральных постановках с большим количеством сценических зон и микрофонов HY256-TL позволяет организовать кольцевую топологию с резервированием, где обрыв одного кабеля не прерывает передачу сигнала. В трансляционных комплексах и студиях карта используется для интеграции консолей RIVAGE PM в распределённые системы записи и вещания, обеспечивая синхронность и низкую задержку. В концертных залах и филармониях HY256-TL работает с симфоническими оркестрами и академическими коллективами, где важны прозрачность и динамический диапазон на каждом из сотен каналов. Для прокатных компаний карта ценна тем, что расширяет возможности уже имеющегося парка RIVAGE PM без замены основных компонентов системы.

Ключевая особенность HY256-TL — использование запатентованного протокола TWINLANe, разработанного Yamaha специально для передачи многоканального цифрового аудио и управляющих сигналов с минимальной задержкой. В отличие от Dante, который оптимизирован для совместимости с широким парком устройств, TWINLANe создавался для максимальной производительности внутри экосистемы RIVAGE PM. Карта поддерживает кольцевую топологию, что обеспечивает резервирование на физическом уровне: если один сегмент сети выходит из строя, передача продолжается по резервному пути. Индикаторы на карте отображают состояние связи, что упрощает диагностику на площадке.

Оптический интерфейс HY256-TL рассчитан на многомодовое волокно с разъёмами Neutrik opticalCON DUO. Максимальное расстояние между устройствами составляет 300 метров, что значительно превышает возможности медных кабелей и позволяет размещать сценические модули на противоположных концах площадки или в разных аппаратных. Скорость передачи данных — 2,125 Гбит/с, длина волны — 850 нм. Для проектов, где требуется передача на расстояние до 2 километров, в линейке предусмотрена карта HY256-TL-SMF с поддержкой одномодового волокна.

HY256-TL устанавливается в слоты HY 1 или HY 2 DSP-движков и консолей RIVAGE PM. Важно учитывать, что в консоли CSD-R7 доступен только слот HY 1, поэтому для организации полноценной сети TWINLANe с резервированием в этой конфигурации требуется планировать топологию с учётом одного слота. Карта не требует отдельного питания и получает энергию от устройства через слот расширения, а её потребление остаётся в пределах допустимых значений для системы. Установка выполняется в авторизованном сервисном центре или квалифицированным специалистом.

Конструктивно HY256-TL выполнена в компактном форм-факторе, характерном для плат серии HY. Габариты составляют 125 × 37 × 207 мм, а вес — 0,25 кг, что делает карту лёгкой для установки и обслуживания. Плата рассчитана на непрерывную работу в составе профессиональных систем и соответствует требованиям по рабочей температуре и условиям хранения, предъявляемым к оборудованию RIVAGE PM.

HY256-TL полностью совместима с DSP-движками DSP-R10↗, DSP-RX↗ и DSP-RX-EX↗, а также с консолью CSD-R7↗. Для расширения аналогового ввода-вывода используются рэковые модули RPio622↗ и RPio222↗, которые также являются устройствами TWINLANe. Для проектов, где требуется интеграция с Dante-инфраструктурой, используются карты HY144-D↗ и HY144-D-SRC↗.
