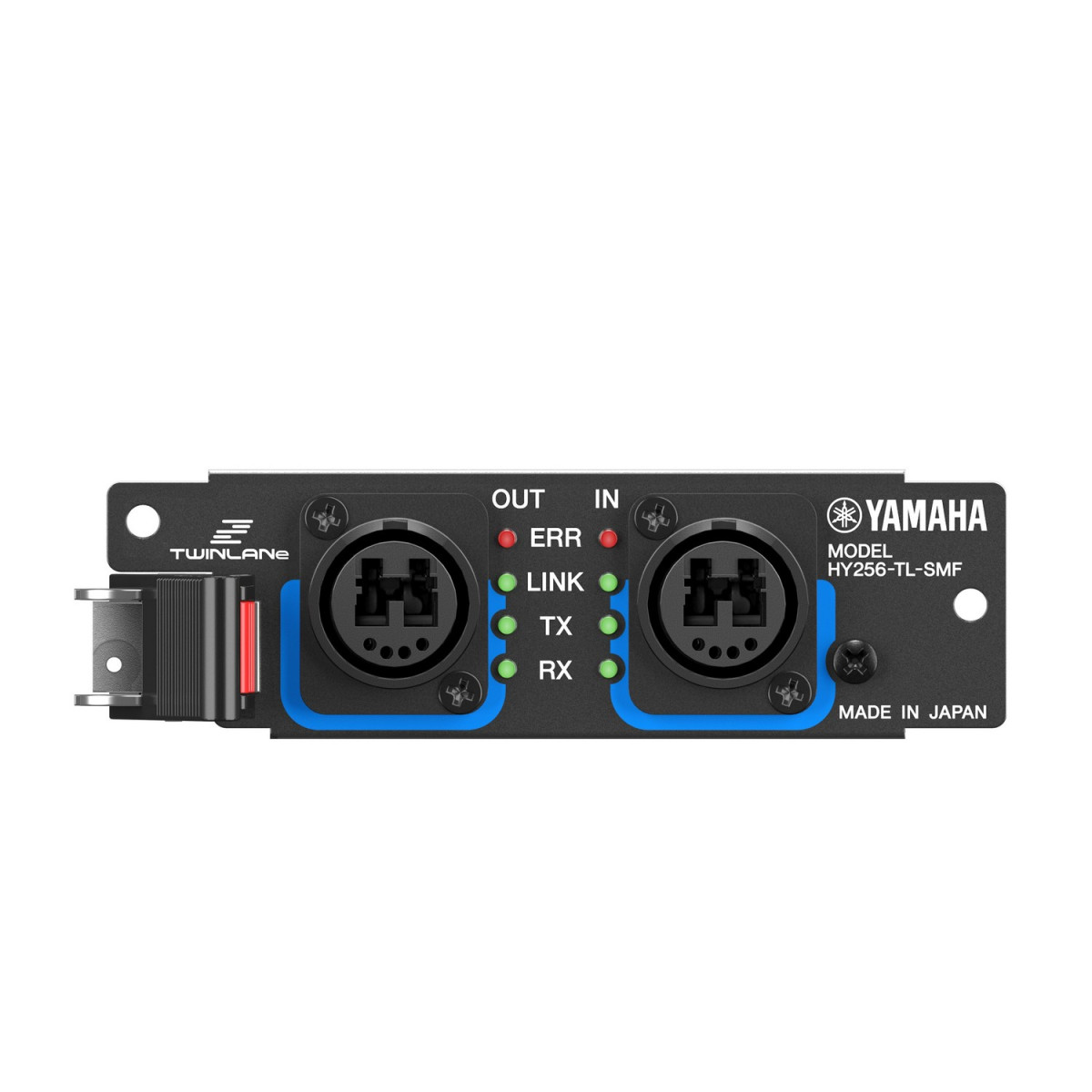

Плата расширения Yamaha HY256-TL-SMF

В проектировании крупных аудиосистем наступает момент, когда возможностей стандартных интерфейсов перестаёт хватать. Концертный зал с несколькими сценическими площадками, стадион с распределённой системой усиления или театр с многоканальной сценографией требуют передачи сотен каналов аудио с минимальной задержкой и абсолютной надёжностью. Yamaha HY256-TL-SMF — это карта расширения, которая превращает DSP-движок или консоль серии RIVAGE PM в центральный узел высокоскоростной аудиосети TWINLANe, но с принципиально иной возможностью по сравнению с многомодовой версией: она работает по одномодовому оптоволокну и позволяет передавать до 256 каналов ввода и 256 каналов вывода с качеством 32 бита / 96 кГц на расстояние до 2 километров между устройствами. Это не просто «ещё одна карта» — это инструмент, который снимает ограничения по расстоянию там, где многомодовое волокно уже не справляется.

Области применения HY256-TL-SMF определяются именно дальностью связи. На крупных стадионах и фестивальных площадках карта устанавливается в DSP-движок DSP-R10, DSP-RX или консоль CSD-R7 и связывает их с рэковыми модулями RPio622 и RPio222, которые могут находиться в разных концах арены, в отдельной аппаратной или даже в соседнем здании. В театральных постановках с распределённой инфраструктурой одномодовое волокно позволяет разместить сценические модули ввода-вывода за кулисами, в подвале или на верхнем ярусе, не беспокоясь о длине кабеля. В кампусах, конференц-центрах и многофункциональных комплексах HY256-TL-SMF используется для объединения отдельных зданий в единую аудиосистему: расстояние в 2 километра покрывает большинство задач, где раньше приходилось идти на компромиссы. В трансляционных комплексах и удалённых студиях карта обеспечивает передачу аудио между площадками, разнесёнными на километры, сохраняя синхронность и целостность сигнала. Для прокатных компаний HY256-TL-SMF ценна тем, что расширяет возможности уже имеющегося парка RIVAGE PM без замены основных компонентов системы, а совместимость с теми же слотами HY, что и у многомодовой версии, делает переход на одномодовое волокно максимально простым.

Ключевая особенность HY256-TL-SMF — использование запатентованного протокола TWINLANe, разработанного Yamaha специально для передачи многоканального цифрового аудио и управляющих сигналов с минимальной задержкой. В отличие от Dante, который оптимизирован для совместимости с широким парком устройств, TWINLANe создавался для максимальной производительности внутри экосистемы RIVAGE PM. Карта поддерживает кольцевую топологию, что обеспечивает резервирование на физическом уровне: если один сегмент сети выходит из строя, передача автоматически перенаправляется по резервному пути без прерывания звука. Максимальная общая длина кабеля в кольце составляет 6 километров, что позволяет строить действительно распределённые системы. Индикаторы на карте отображают состояние связи, а уровень оптической мощности можно проверить в меню консоли или DSP-движка для диагностики на площадке.

Оптический интерфейс HY256-TL-SMF рассчитан на одномодовое волокно с разъёмами Neutrik opticalCON DUO. Длина волны — 1310 нм, скорость передачи данных — 2,125 Гбит/с, диаметр сердцевины — приблизительно 9,2 мкм, оболочки — 125 мкм. Максимальное расстояние между устройствами составляет 2 километра, что в несколько раз превышает возможности многомодовой версии HY256-TL (300 метров) и снимает ограничения по планировке площадки. Важно использовать рекомендованные кабели opticalCON DUO и регулярно очищать контакты, поскольку загрязнение торцов оптоволокна приводит к потере оптической мощности и нестабильной работе сети.

HY256-TL-SMF устанавливается в слоты HY 1 или HY 2 DSP-движков и консолей RIVAGE PM. В консоли CSD-R7 доступен только слот HY 1, поэтому при построении сети с резервированием в этой конфигурации топологию нужно планировать с учётом одного слота. Карта не требует отдельного питания и получает энергию от устройства через слот расширения. Установка выполняется в авторизованном сервисном центре или квалифицированным специалистом, а карта должна быть надёжно зафиксирована винтами, входящими в комплект.

Конструктивно HY256-TL-SMF выполнена в компактном форм-факторе, характерном для плат серии HY. Габариты составляют 125 × 37 × 207 мм, а вес — 0,35 кг, что делает карту лёгкой для установки и обслуживания. Плата рассчитана на непрерывную работу в составе профессиональных систем и соответствует требованиям по рабочей температуре и условиям хранения, предъявляемым к оборудованию RIVAGE PM.

HY256-TL-SMF полностью совместима с DSP-движками DSP-R10↗, DSP-RX↗ и DSP-RX-EX↗, а также с консолью CSD-R7↗. Для расширения аналогового ввода-вывода используются рэковые модули RPio622↗ и RPio222↗, которые также являются устройствами TWINLANe. Для проектов, где достаточно многомодового волокна и расстояния до 300 метров, в линейке предусмотрена карта HY256-TL↗, а для интеграции с Dante-инфраструктурой — карты HY144-D↗ и HY144-D-SRC↗.
