Плата расширения Yamaha HY144-D-SRC

В современных звукорежиссерских системах, где консоль, сценические модули и усилители могут быть разнесены на десятки метров, а количество каналов исчисляется сотнями, ключевым элементом становится не только сетевая интеграция, но и способность оборудования работать с источниками, имеющими разные частоты дискретизации. Yamaha HY144-D-SRC — это интерфейсная карта расширения, которая устанавливается в слоты HY профессиональных устройств серии RIVAGE PM и превращает их в полноценные узлы аудиосети Dante, оснащенные встроенными преобразователями частоты дискретизации. Она открывает возможность обмена до 144 каналов ввода и 144 каналов вывода с частотой дискретизации до 96 кГц и разрядностью 32 бита, а наличие SRC позволяет подключать к сети устройства, работающие на разных частотах, без внешних конвертеров и без потери каналов.

Области применения HY144-D-SRC определяются задачами, где требуется не просто сетевая интеграция, а гибкое согласование цифровых потоков. На крупных концертных площадках и фестивалях карта устанавливается в DSP-движок или консоль и обеспечивает связь с рэковыми модулями ввода-вывода, усилителями и процессорами, распределёнными по сцене и аппаратной, даже если часть оборудования работает на 48 кГц, а часть — на 96 кГц. В театральных постановках с многоканальной сценографией HY144-D-SRC позволяет интегрировать сценические модули в единую Dante-сеть, а поддержка резервирования через основные и вторичные порты гарантирует непрерывность передачи даже при обрыве одного кабеля. В трансляционных комплексах и студиях карта используется для интеграции консолей в вещательные сети и системы многодорожечной записи, где синхронность и согласование частот имеют критическое значение. В концертных залах и филармониях HY144-D-SRC работает с симфоническими оркестрами и академическими коллективами, обеспечивая прозрачность и динамический диапазон на каждом из сотен каналов. Для прокатных компаний карта ценна тем, что расширяет возможности уже имеющегося парка RIVAGE PM без замены основных компонентов системы, а её совместимость с различными устройствами упрощает комплектацию под конкретные проекты.

Ключевая особенность HY144-D-SRC — пять режимов работы SRC, выбираемых прошивкой. Режим 144io отключает SRC и предоставляет полные 144 входа и 144 выхода. Режим 144io Sync SRC включает синхронный SRC: если тактовые частоты сети Dante и устройства, в котором установлена карта, синхронизированы с соотношением 1:2 (48/96 кГц или 44,1/88,2 кГц), передача ведётся без потери каналов, хотя на частоте 44,1 кГц возможно небольшое ухудшение АЧХ выше 18 кГц из-за подавления алиасинга. Режим 72io Async SRC включает асинхронный SRC и предоставляет по 72 канала в каждом направлении, при этом тактовые частоты сети и устройства не требуют синхронизации. Режимы 144in Async SRC и 144o Async SRC обеспечивают 144 входа или 144 выхода соответственно, с асинхронным SRC и без каналов в обратном направлении. Такая гибкость позволяет использовать одну и ту же карту в проектах с разными требованиями к согласованию частот, переключая режим через обновление прошивки с помощью Dante Firmware Update Manager.

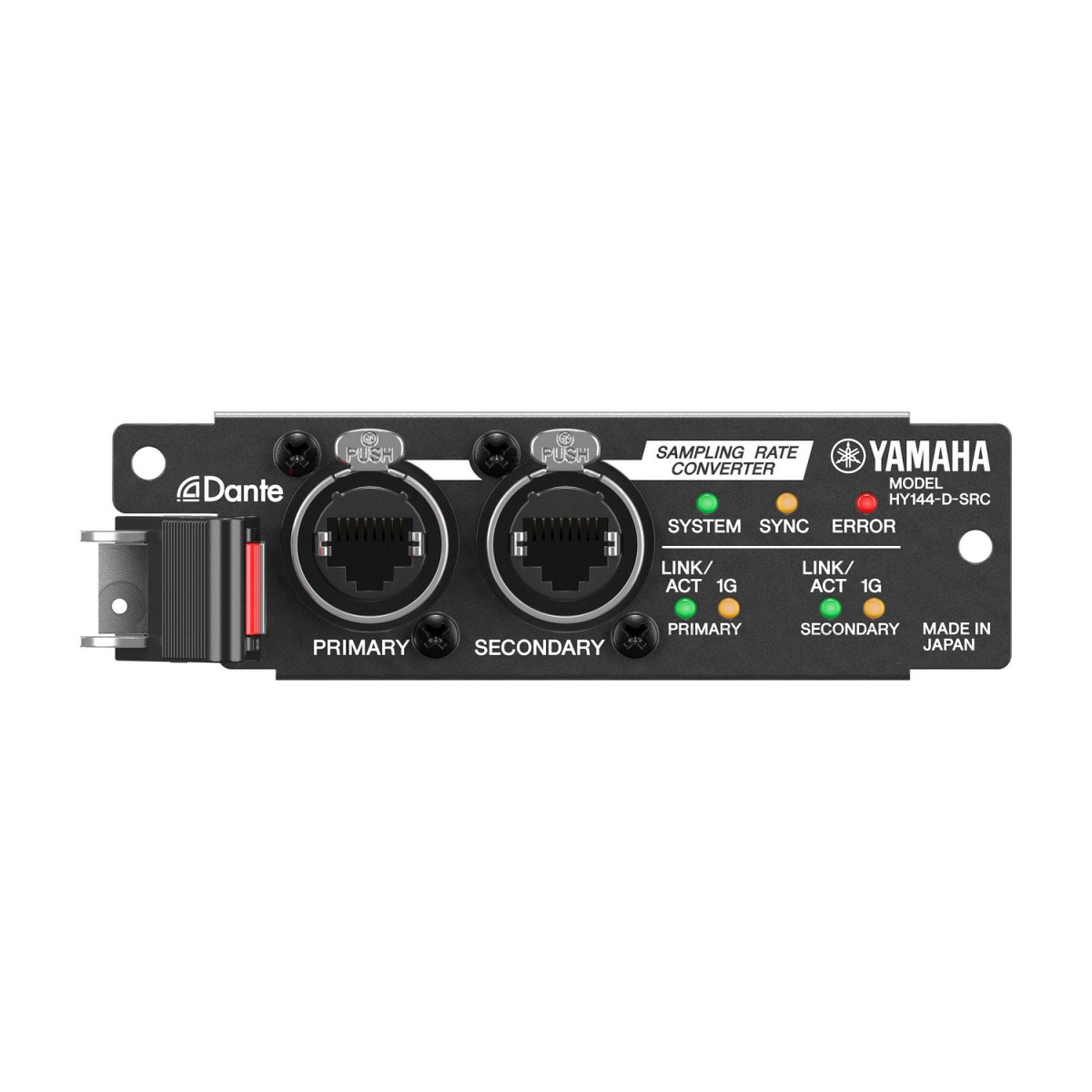

Плата поддерживает частоты дискретизации 44,1, 48, 88,2 и 96 кГц и разрядность 24 или 32 бита, что соответствует стандартам профессионального аудио. HY144-D-SRC использует гигабитные Ethernet-соединения и позволяет передавать несжатый цифровой аудиосигнал на расстояние до 100 метров по кабелю CAT5e или выше. Поддерживается резервирование соединений через порты PRIMARY и SECONDARY на разъёмах etherCON CAT5e, а также режим Daisy Chain для последовательного подключения нескольких устройств. Карта устанавливается в слоты HY устройств серии RIVAGE PM, включая DSP-R10, DSP-RX, DSP-RX-EX, CSD-R7 и рэковые модули RPio622/RPio222, причём для DSP-движков и CSD-R7 доступны слоты HY 3/4 и 2/3 соответственно, а для RPio — слот HY 2. Карта не требует отдельного питания и получает энергию от устройства через слот расширения.

Конструктивно HY144-D-SRC выполнена в компактном форм-факторе, характерном для плат серии HY. Габариты составляют 125 × 37 × 207 мм, а вес — 0,25 кг, что делает карту лёгкой для установки и обслуживания. Плата рассчитана на непрерывную работу в составе профессиональных систем и соответствует требованиям по рабочей температуре и условиям хранения, предъявляемым к оборудованию RIVAGE PM. Установка выполняется в авторизованном сервисном центре или квалифицированным специалистом.

HY144-D-SRC полностью совместима с DSP-движками DSP-R10↗, DSP-RX↗ и DSP-RX-EX↗, а также с консолью CSD-R7↗. Для расширения аналогового ввода-вывода используются сценические боксы Rio3224-D2↗ и Rio1608-D2↗, а также Tio1608-D2↗. Для проектов, где конвертация частоты дискретизации не требуется, в линейке предусмотрена карта HY144-D↗, а для сетей TWINLANe — карты HY256-TL↗ и HY256-TL-SMF↗.

Приобрести Yamaha HY144-D-SRC можно в интернет-магазине профессионального оборудования vismedia.ru.
