Рэковый аудиоинтерфейс Yamaha RPio622

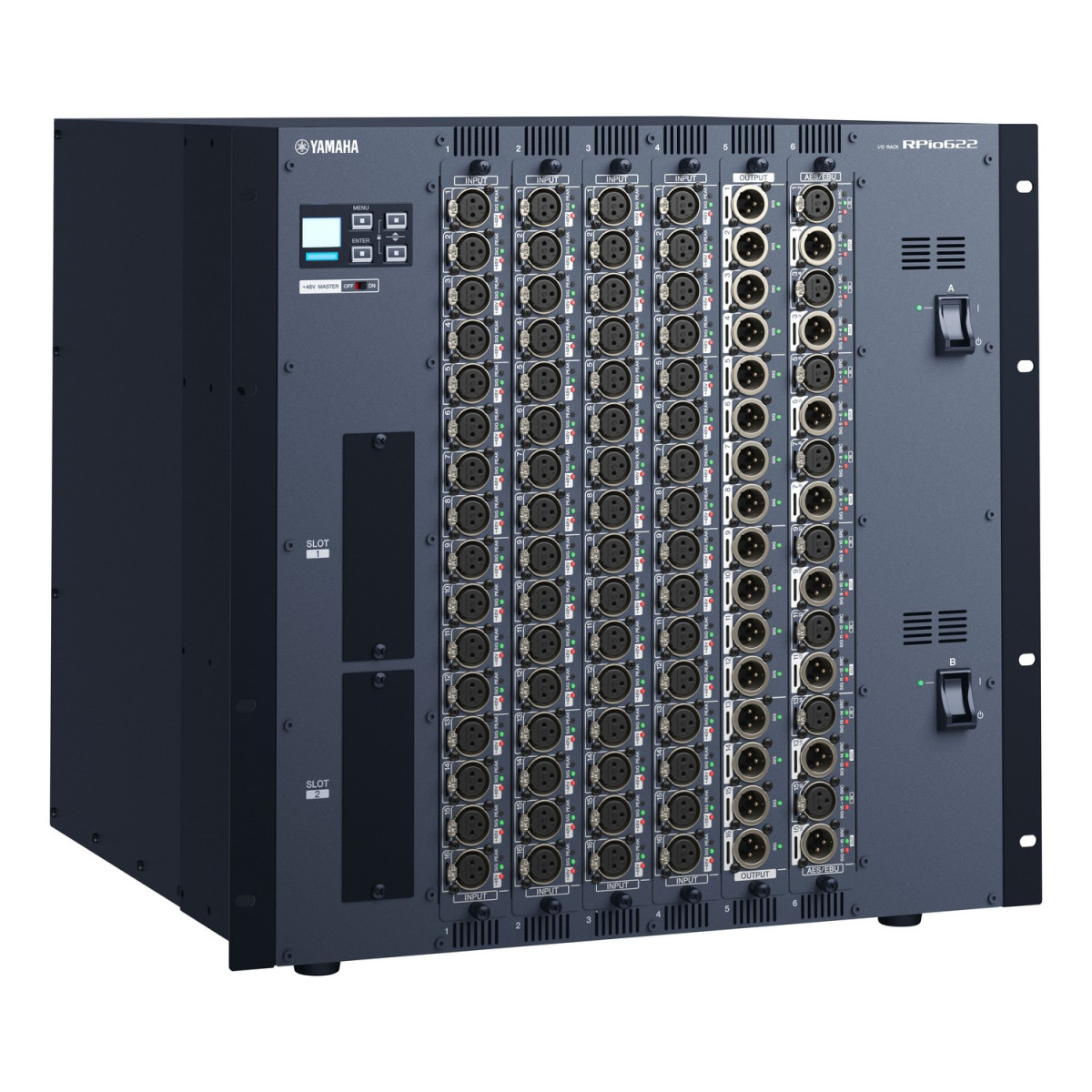

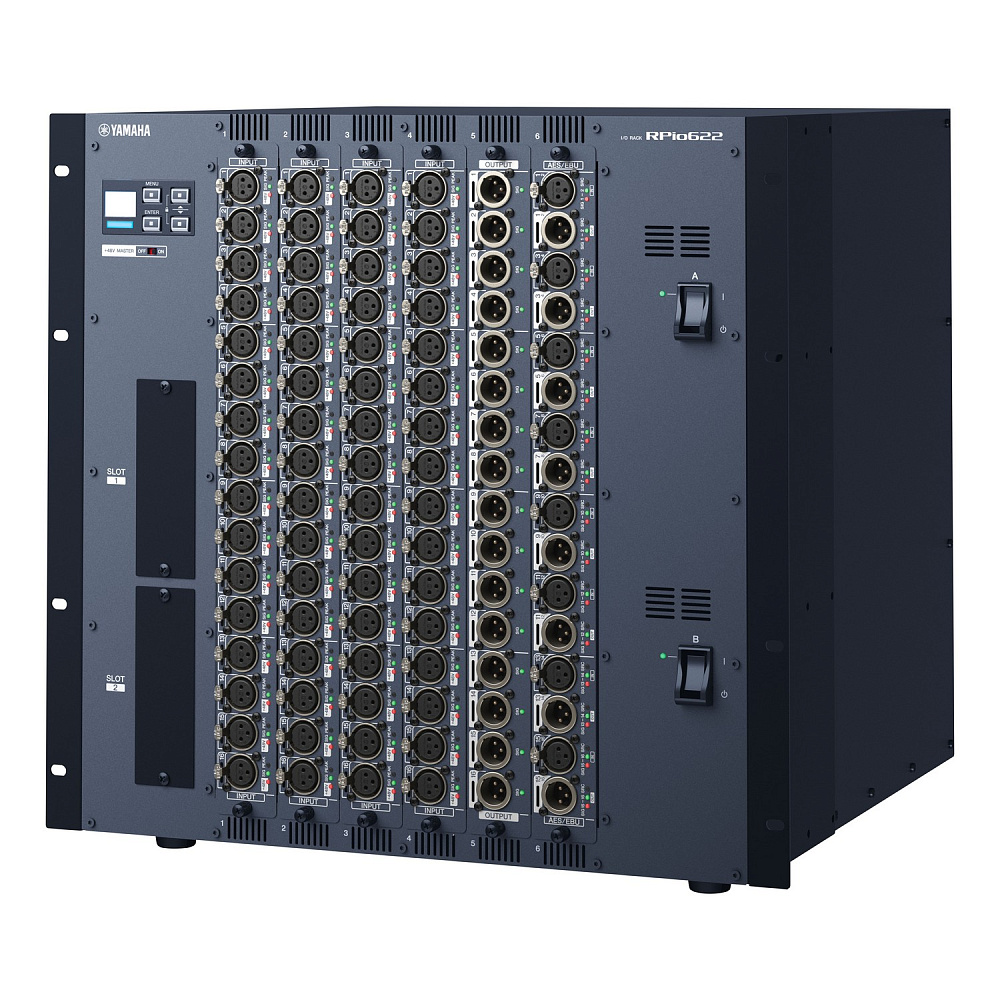

В построении распределённых аудиосистем флагманского уровня ключевым становится не только вычислительная мощность центрального процессора, но и гибкость размещения точек ввода-вывода. Когда сцена имеет сложную планировку, а количество микрофонных линий исчисляется десятками, возможность разместить оборудование непосредственно у источников сигнала позволяет сократить длину аналоговых кабелей и повысить надёжность всей системы. Yamaha RPio622 — это флагманский рэковый модуль ввода-вывода, который является частью цифровой микшерной системы RIVAGE PM и представляет собой старшую версию компактного RPio222. Занимая 10U в рэковой стойке, он предоставляет шесть слотов для карт серии RY, что позволяет сконфигурировать модуль под конкретные задачи — от аналоговых микрофонных входов до цифровых интерфейсов AES/EBU.

Области применения RPio622 определяются задачами, где требуется максимальная гибкость и большое количество каналов ввода-вывода. На крупных концертных площадках и фестивалях модуль размещается за кулисами или на сцене, обеспечивая подключение десятков микрофонов и инструментов в непосредственной близости от источников, а передача сигнала до DSP-движка осуществляется по одному оптическому кабелю TWINLANe. В театральных постановках с многоканальной сценографией RPio622 позволяет организовать несколько точек ввода-вывода в разных частях сцены, сокращая количество длинных аналоговых линий и упрощая коммутацию. В концертных залах и филармониях модуль используется для расширения входной ёмкости системы при работе с симфоническими оркестрами и академическими коллективами. В трансляционных комплексах RPio622 обеспечивает распределённый ввод-вывод для вещательных проектов, а в многофункциональных залах и конференц-центрах — гибкую маршрутизацию сигналов между зонами. Для прокатных компаний модуль ценен тем, что его можно сконфигурировать под конкретный проект, а совместимость с остальными компонентами RIVAGE PM позволяет использовать его в системах любого масштаба.

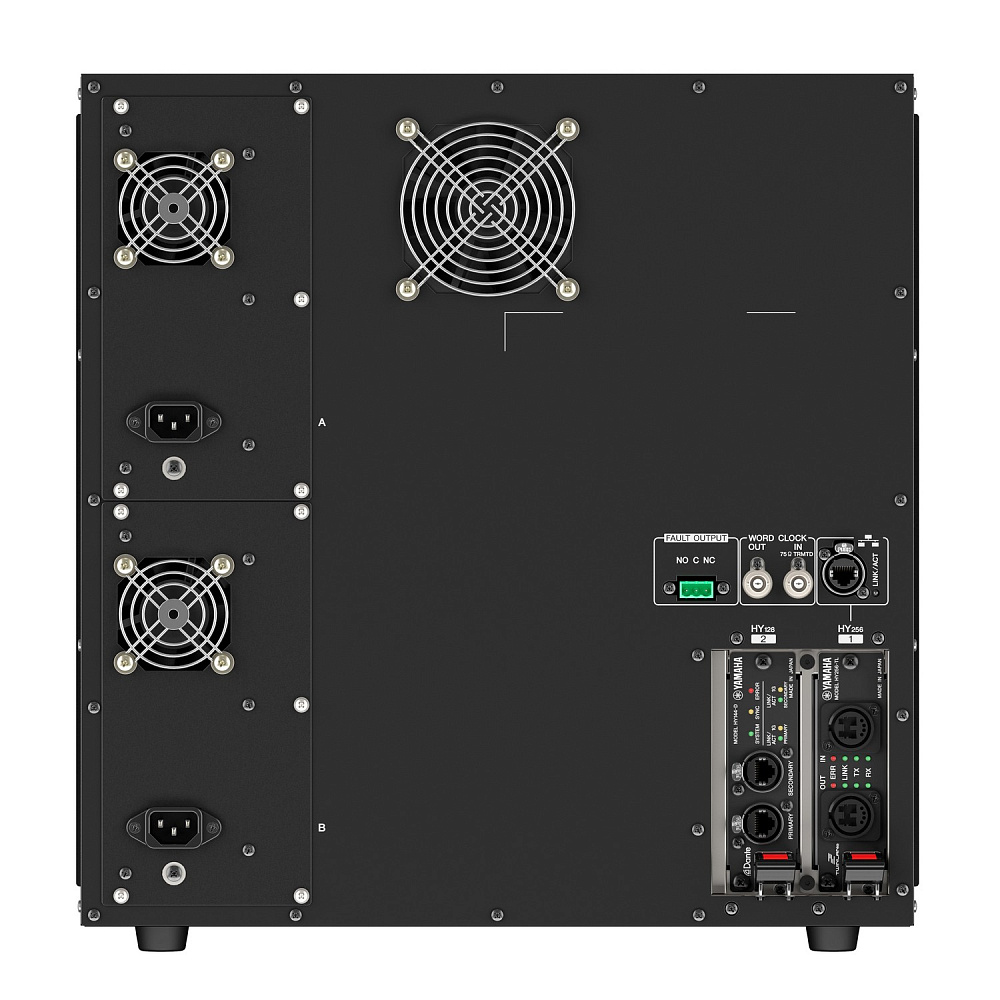

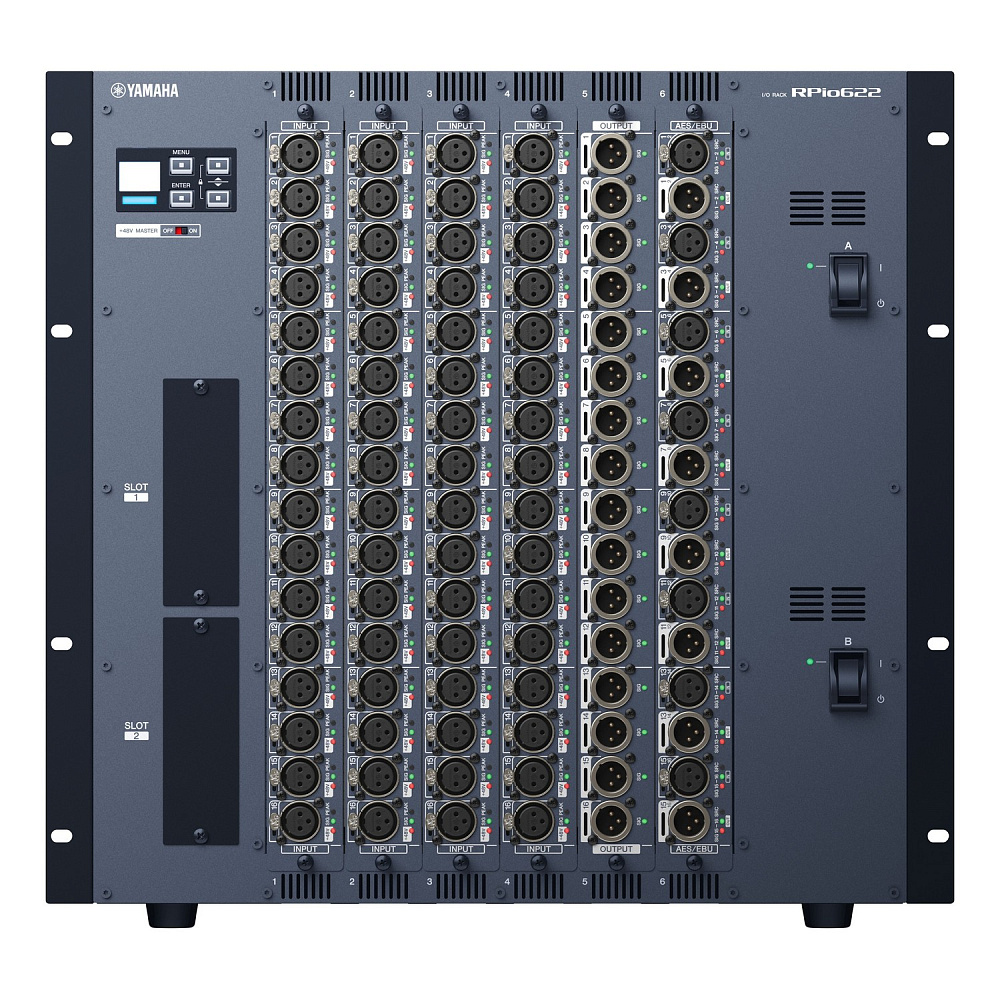

Ключевая особенность RPio622 — модульная архитектура с шестью слотами RY, которые могут быть заняты картами аналоговых входов (например, RY16-ML-SILK↗ с обработкой SILK), аналоговых выходов (RY16-DA↗) или цифровых интерфейсов (RY16-AE↗). Два слота MY (Mini-YGDAI) обеспечивают совместимость с более чем 30 типами карт расширения, что позволяет добавить интерфейсы AES/EBU, MADI, ADAT или аналоговые входы-выходы в зависимости от формата внешнего оборудования. На задней панели расположены два слота HY, которые поддерживают установку карт для сети TWINLANe (например, HY256-TL↗) и Dante (HY144-D↗). Слот HY 1 обеспечивает пропускную способность 256 входов и 256 выходов, а слот HY 2 — 128 входов и 128 выходов.

Сетевая архитектура RPio622 построена на запатентованной технологии TWINLANe — кольцевой топологии с низкой задержкой и высокой отказоустойчивостью, которая является основой систем RIVAGE PM. Модуль может быть включён в кольцо TWINLANe вместе с другими устройствами серии, а при установке карты Dante (например, HY144-D или HY144-D-SRC) он также становится частью Dante-сети, что позволяет интегрировать его в существующую инфраструктуру. Поддержка AES67 и режима SMPTE Dante Domain Manager реализуется при использовании карт HY144-D или HY144-D-SRC. Резервирование питания обеспечено двумя встроенными блоками питания, которые работают параллельно: при отказе одного из них модуль продолжает функционировать без перерыва. Это критически важно для живых выступлений и трансляций, где остановка системы недопустима.

Обработка сигнала в RPio622 ведётся с частотой дискретизации до 96 кГц при разрядности 24 бита, что соответствует стандартам профессионального аудио и обеспечивает широкий динамический диапазон. При использовании платы RY16-ML-SILK↗ модуль получает доступ к фирменной обработке SILK, разработанной совместно с Rupert Neve Designs. Эта технология позволяет придать каждому из 16 входов характерную аналоговую окраску с регулировкой в режимах RED и BLUE, что особенно ценно для вокала, струнных и ударных инструментов. Сочетание прозрачных предусилителей Yamaha и регулируемой гармонической окраски SILK делает RPio622 не просто расширением каналов, а инструментом формирования тембра.

RPio622 полностью совместим с DSP-движками DSP-R10↗, DSP-RX↗ и DSP-RX-EX↗, а также с консолями управления серии RIVAGE PM, включая CS-R10↗, CS-R10-S↗, CS-R5↗, CS-R3↗ и CSD-R7↗. Для проектов, где требуется меньше слотов расширения, в линейке предусмотрен компактный модуль RPio222↗ с двумя слотами RY и 5U. Для интеграции в Dante-инфраструктуру используются карты HY144-D↗ и HY144-D-SRC↗, а для сетей TWINLANe — HY256-TL↗ и HY256-TL-SMF↗.
