Рэковый аудиоинтерфейс Yamaha RPio222

В построении распределённых аудиосистем флагманского уровня ключевым становится не только вычислительная мощность центрального процессора, но и гибкость размещения точек ввода-вывода. Когда сцена имеет сложную планировку, а количество микрофонных линий исчисляется десятками, возможность разместить оборудование непосредственно у источников сигнала позволяет сократить длину аналоговых кабелей и повысить надёжность всей системы. Yamaha RPio222 — это компактный рэковый модуль ввода-вывода, который является частью цифровой микшерной системы RIVAGE PM и представляет собой уменьшенную версию флагманского RPio622. Занимая всего 5U в рэковой стойке, он сохраняет ключевые архитектурные принципы старшей модели, включая поддержку сети TWINLANe и возможность установки плат расширения RY, HY и MY.

Области применения RPio222 определяются задачами, где требуется гибкое распределение каналов ввода-вывода без привязки к центральной аппаратной. На крупных концертных площадках и фестивалях модуль размещается за кулисами или на сцене, обеспечивая подключение микрофонов и инструментов в непосредственной близости от источников, а передача сигнала до DSP-движка осуществляется по одному оптическому кабелю TWINLANe. В театральных постановках с многоканальной сценографией RPio222 позволяет организовать несколько точек ввода-вывода в разных частях сцены, сокращая количество длинных аналоговых линий и упрощая коммутацию. В концертных залах и филармониях модуль используется для расширения входной ёмкости системы при работе с симфоническими оркестрами и академическими коллективами. В трансляционных комплексах RPio222 обеспечивает распределённый ввод-вывод для вещательных проектов, а в многофункциональных залах и конференц-центрах — гибкую маршрутизацию сигналов между зонами. Для прокатных компаний компактность и вес модуля упрощают транспортировку и монтаж, а совместимость с остальными компонентами RIVAGE PM позволяет использовать его в проектах любого масштаба.

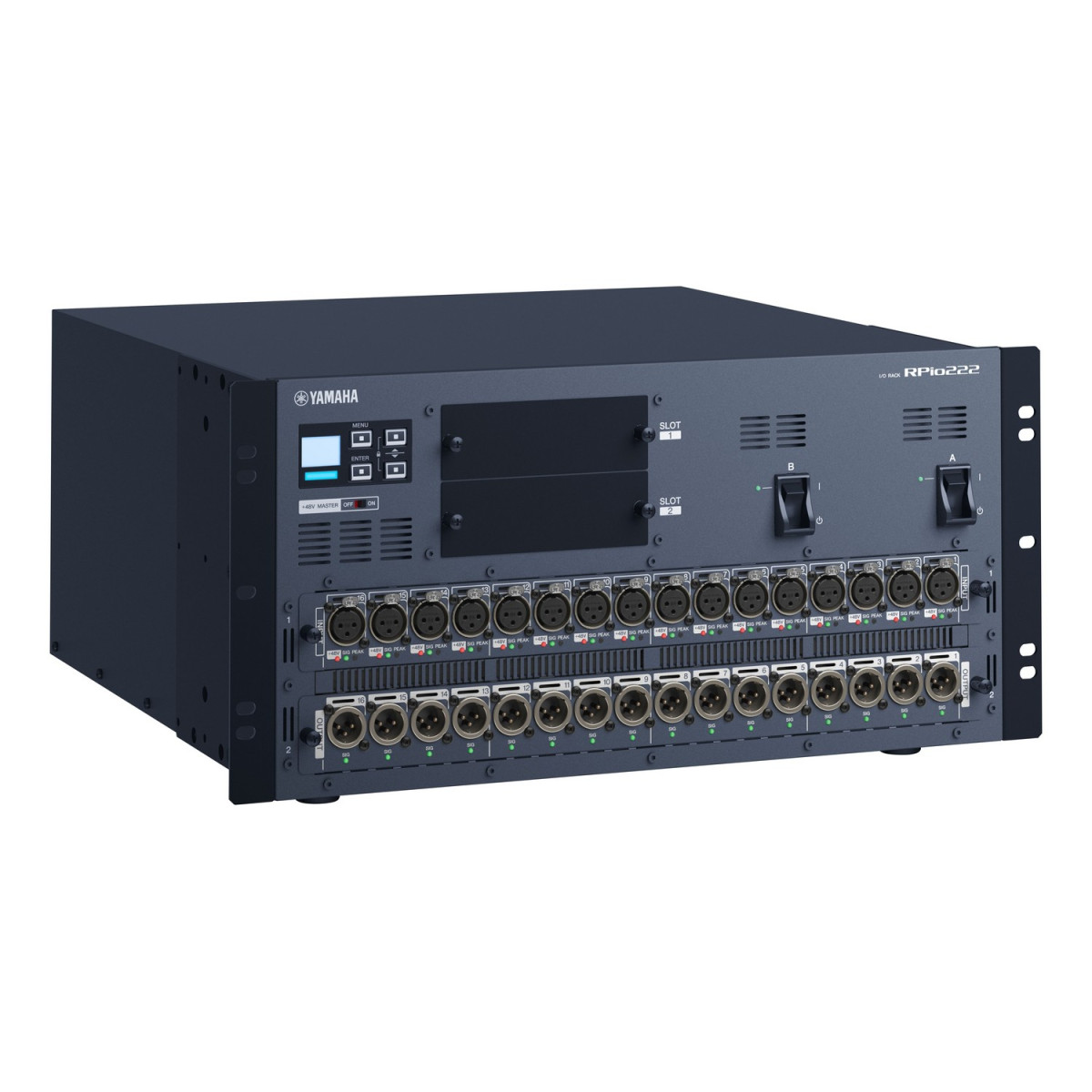

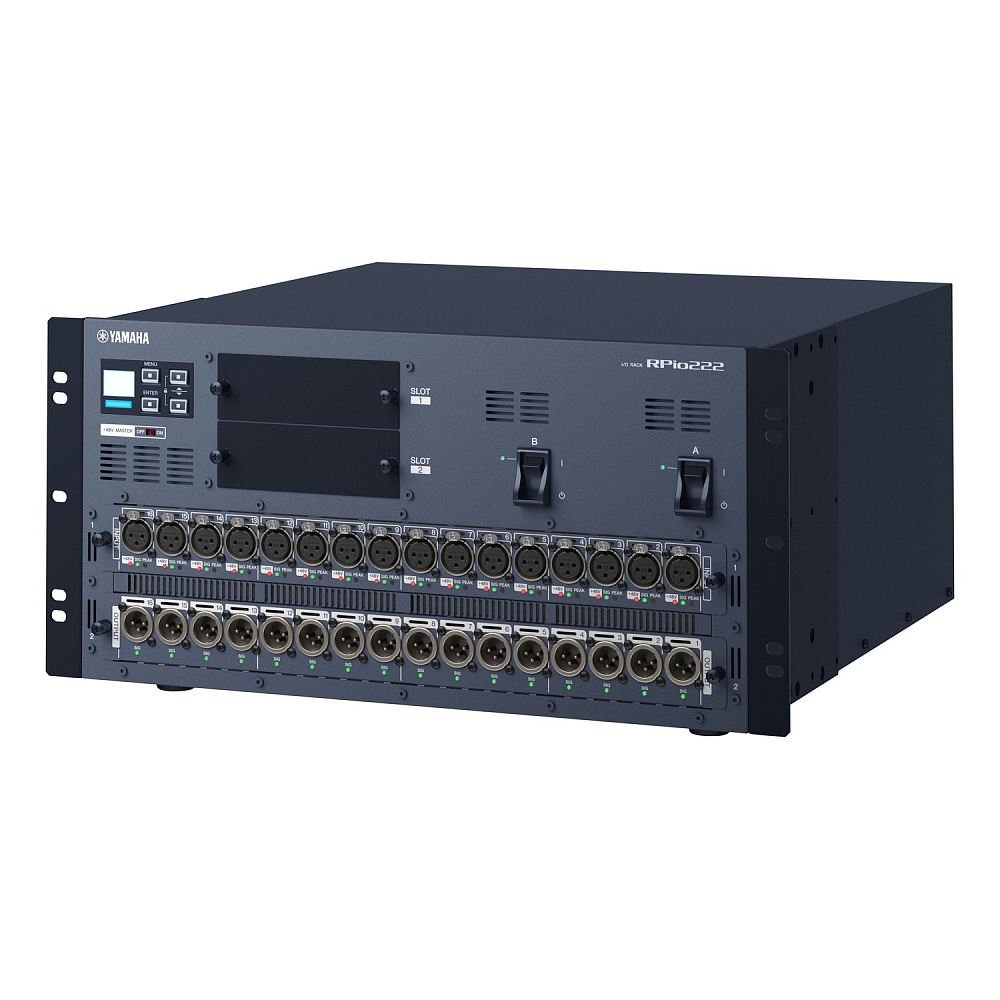

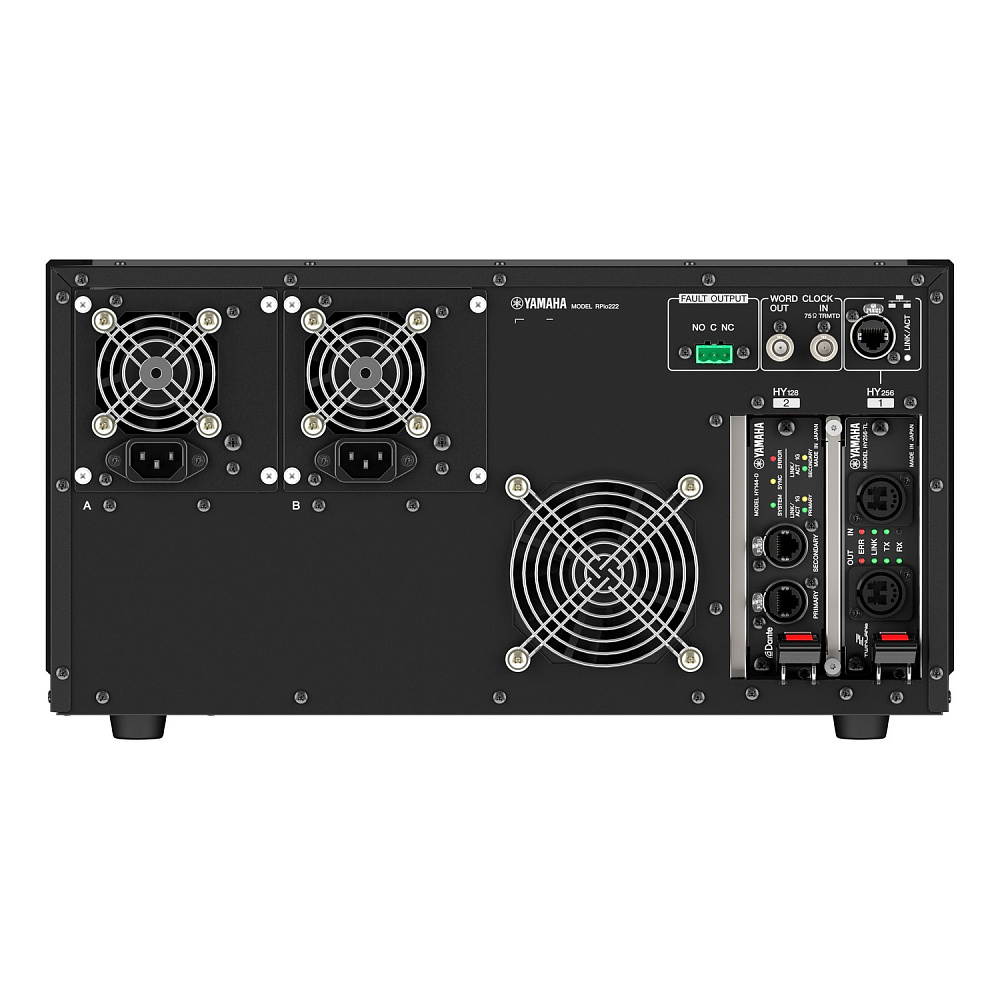

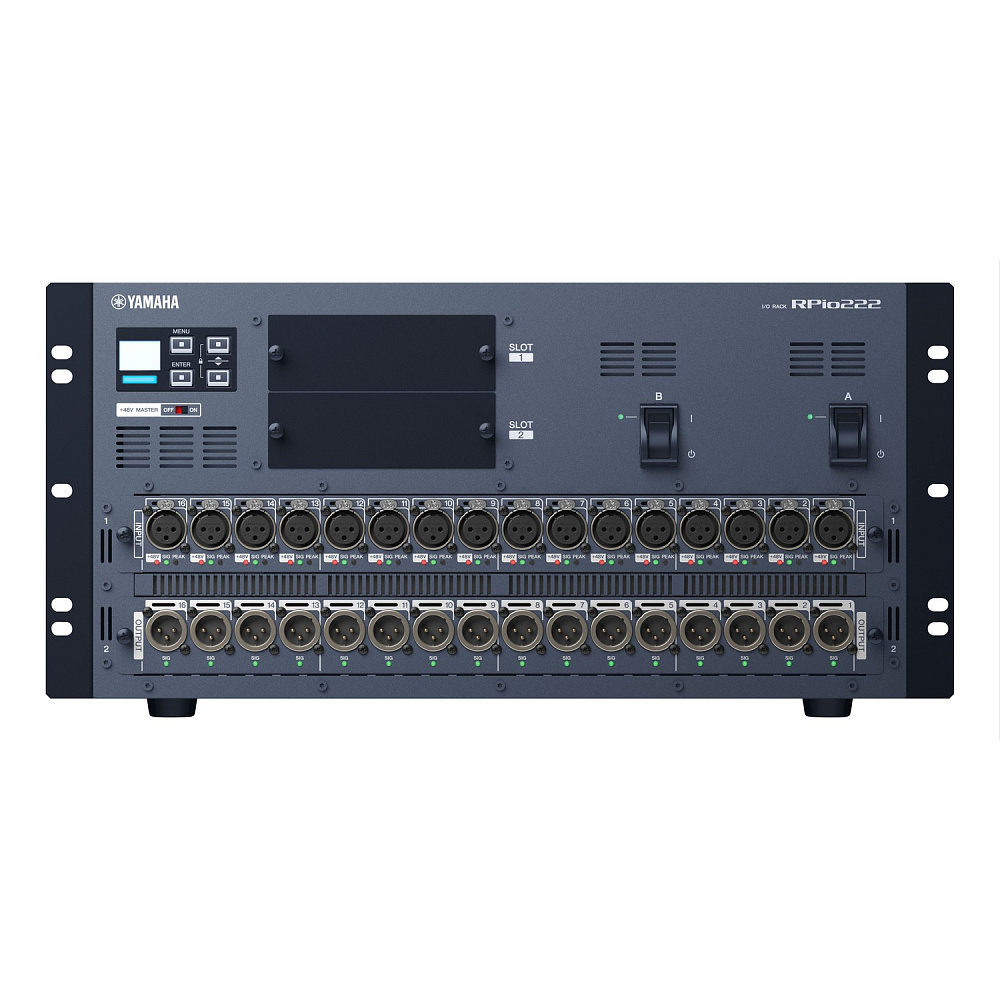

Ключевая особенность RPio222 — модульная архитектура, которая позволяет конфигурировать модуль под конкретные задачи. На передней панели расположены два слота для плат серии RY, которые могут быть заняты картами аналоговых входов (например, RY16-ML-SILK↗ с обработкой SILK), аналоговых выходов (RY16-DA↗) или цифровых интерфейсов (RY16-AE↗). Два слота MY (Mini-YGDAI) обеспечивают совместимость с более чем 30 типами карт расширения, что позволяет добавить интерфейсы AES/EBU, MADI, ADAT или аналоговые входы-выходы в зависимости от формата внешнего оборудования. На задней панели расположены два слота HY, которые поддерживают установку карт для сети TWINLANe (например, HY256-TL↗) и Dante (HY144-D↗). Слот HY 1 обеспечивает пропускную способность 256 входов и 256 выходов, а слот HY 2 — 128 входов и 128 выходов.

Сетевая архитектура RPio222 построена на запатентованной технологии TWINLANe — кольцевой топологии с низкой задержкой и высокой отказоустойчивостью, которая является основой систем RIVAGE PM. Модуль может быть включён в кольцо TWINLANe вместе с другими устройствами серии, а при установке карты Dante (например, HY144-D) он также становится частью Dante-сети, что позволяет интегрировать его в существующую инфраструктуру. Поддержка резервирования питания реализована через два встроенных блока питания, которые работают параллельно: при отказе одного из них модуль продолжает функционировать без перерыва. Это критически важно для живых выступлений и трансляций, где остановка системы недопустима.

Обработка сигнала в RPio222 ведётся с частотой дискретизации до 96 кГц при разрядности 24 бита, что соответствует стандартам профессионального аудио и обеспечивает широкий динамический диапазон. При использовании платы RY16-ML-SILK↗ модуль получает доступ к фирменной обработке SILK, разработанной совместно с Rupert Neve Designs. Эта технология позволяет придать каждому из 16 входов характерную аналоговую окраску с регулировкой в режимах RED и BLUE, что особенно ценно для вокала, струнных и ударных инструментов. Сочетание прозрачных предусилителей Yamaha и регулируемой гармонической окраски SILK делает RPio222 не просто расширением каналов, а инструментом формирования тембра.

RPio222 полностью совместим с DSP-движками DSP-R10↗, DSP-RX↗ и DSP-RX-EX↗, а также с консолями управления серии RIVAGE PM, включая CS-R10↗ и CSD-R7↗. Для проектов, где требуется больше слотов расширения, в линейке предусмотрен старший модуль RPio622↗ с шестью слотами RY и 10U. Для интеграции в Dante-инфраструктуру используются карты HY144-D↗ и HY144-D-SRC↗, а для сетей TWINLANe — HY256-TL↗ и HY256-TL-SMF↗.
