Рэковый аудиоинтерфейс-конвертор Yamaha RSio64-D

В современном профессиональном аудио редко встречаются системы, построенные на одном цифровом формате. Концертные площадки, вещательные студии и инсталляции часто представляют собой гибрид оборудования разных поколений и производителей, где Dante-сети соседствуют с устройствами, использующими карты Mini-YGDAI. Yamaha RSio64-D — это цифровой интерфейс и конвертер форматов, который решает именно эту задачу. Он принимает до 64 каналов ввода и 64 каналов вывода по сети Dante и преобразует их в формат карт Mini-YGDAI (и обратно), позволяя интегрировать в современную аудиосеть практически любое профессиональное оборудование — от аналоговых пультов до процессоров обработки и цифровых интерфейсов.

Области применения RSio64-D определяются его главной функцией — быть мостом между цифровыми мирами. На крупных концертных площадках и гастрольных турах устройство размещается в рэке вместе с усилителями и процессорами, обеспечивая обмен сигналами между Dante-сетью и оборудованием, оснащённым картами Mini-YGDAI, — например, для подключения внешних обработчиков или старых цифровых пультов к современной системе. В телевизионных и вещательных комплексах RSio64-D используется для согласования форматов при передаче сигнала между студией, аппаратной и передвижной станцией, а поддержка Dante Redundancy гарантирует непрерывность вещания даже при обрыве одного кабеля. В студиях звукозаписи и постпродакшна устройство позволяет подключать к Dante-сети внешние процессоры, рекордеры и рабочие станции, оснащённые картами Mini-YGDAI, без необходимости приобретать новое оборудование. В многофункциональных залах и конференц-центрах RSio64-D используется для гибкой маршрутизации сигналов между зонами и интеграции оборудования разных производителей в единую систему. Для прокатных компаний универсальность RSio64-D означает, что один и тот же рэк может быть использован на площадках с разным парком оборудования, что снижает зависимость от конкретных цифровых форматов.

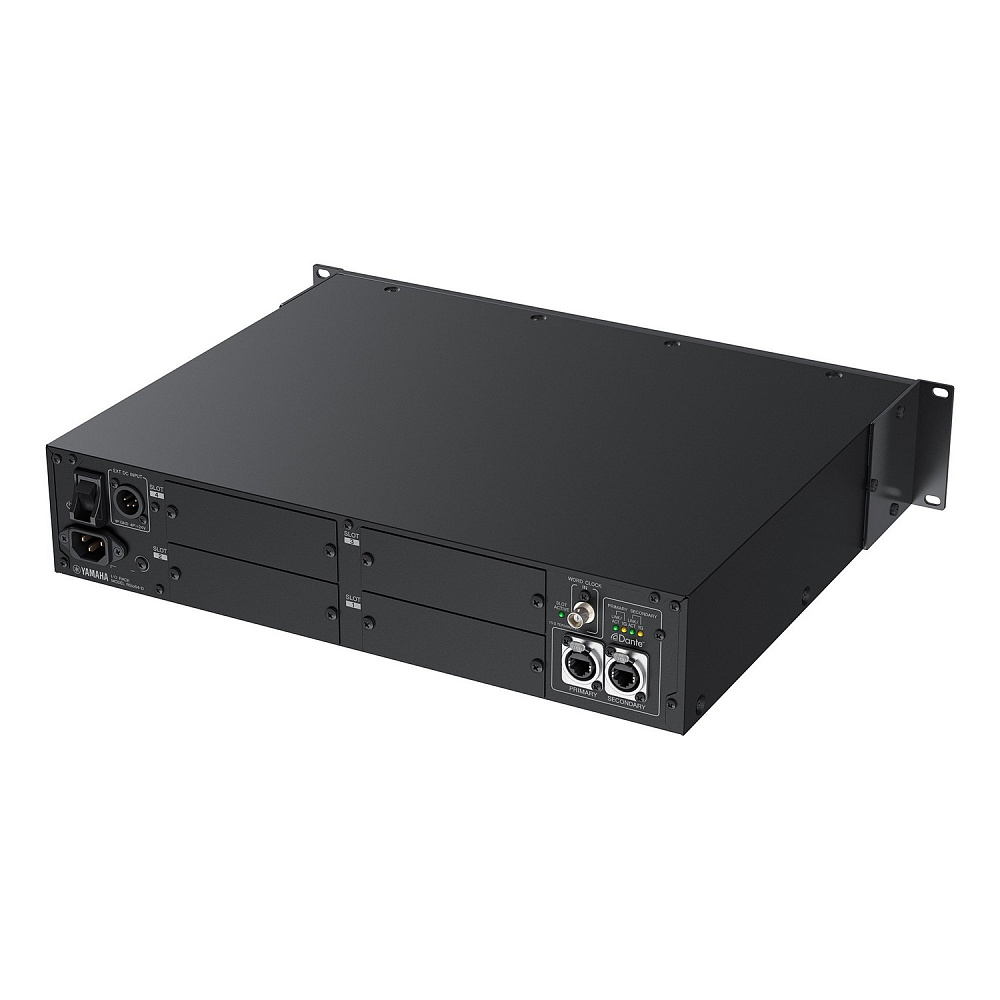

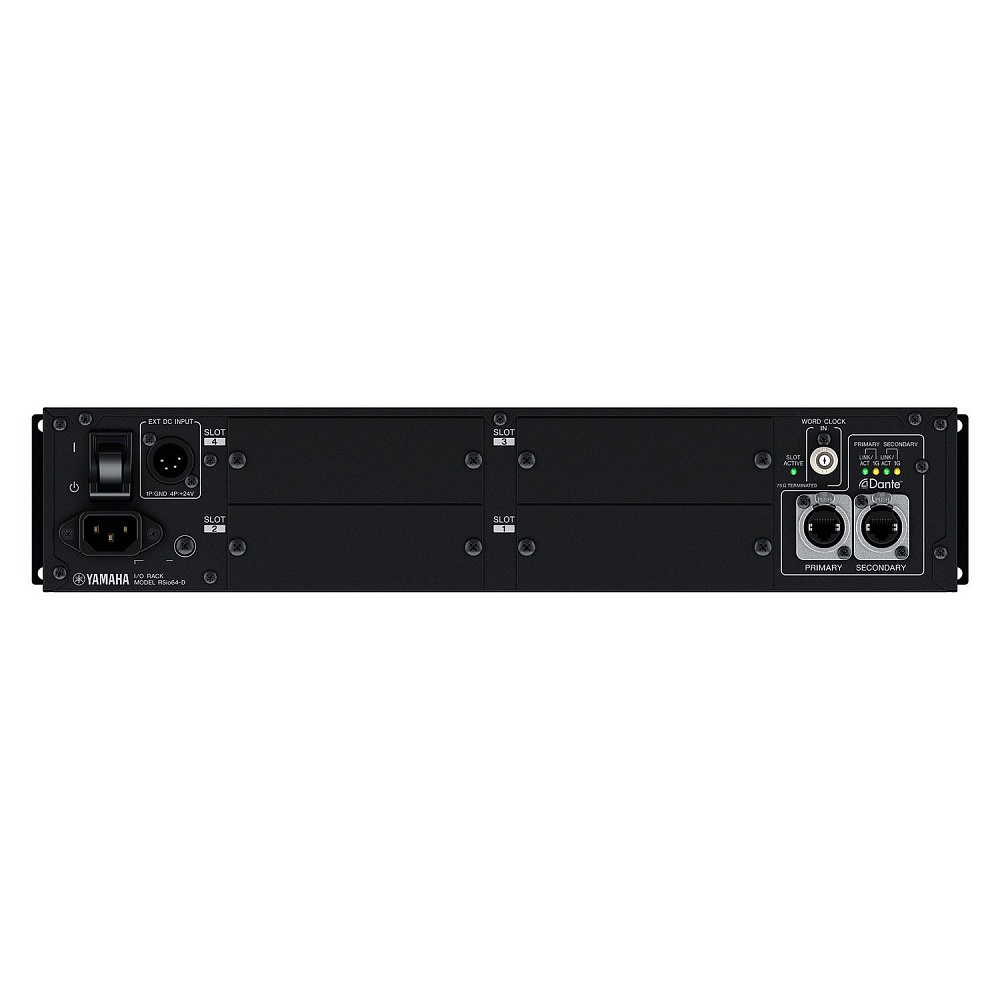

Ключевая особенность RSio64-D — четыре слота для карт Mini-YGDAI, каждый из которых оснащён собственным преобразователем частоты дискретизации (SRC). Это означает, что к устройству можно подключить до четырёх карт одновременно, и каждая из них может работать от своего тактового генератора. SRC с диапазоном захвата от 39,7 кГц до 101,7 кГц и допустимым соотношением частот от 1:2,6 до 2,6:1 обеспечивает бесшовное соединение устройств, работающих на разных частотах, без шума, щелчков и выпадений сигнала. Поддерживаются более 30 типов карт Mini-YGDAI — не только интерфейсные (AES/EBU, ADAT, аналоговые), но и процессорные, такие как MY8-LAKE (обработка Lake) и DUGAN-MY16 (автоматический микшер Dan Dugan). Это превращает RSio64-D не просто в конвертер, а в полноценный узел обработки и маршрутизации.

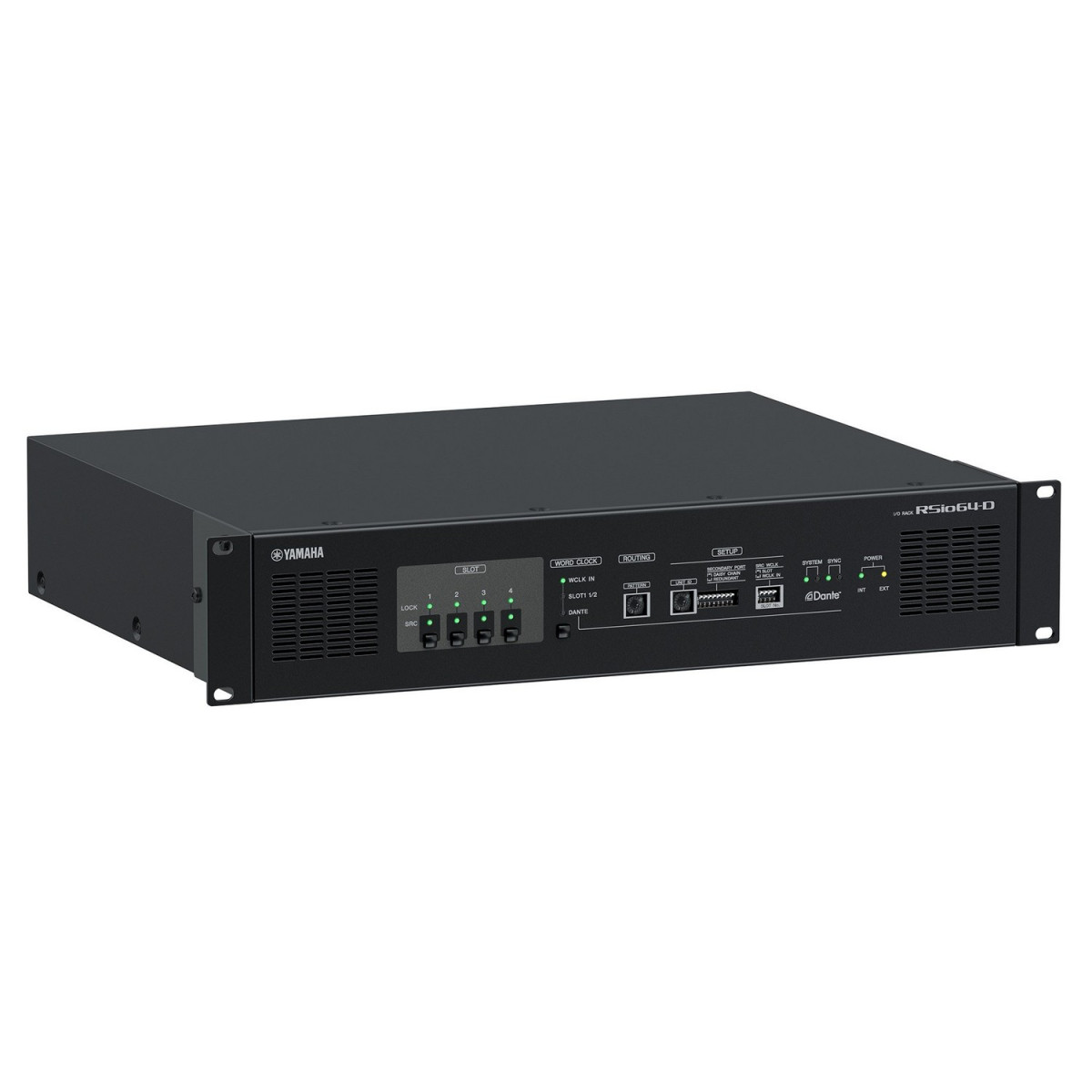

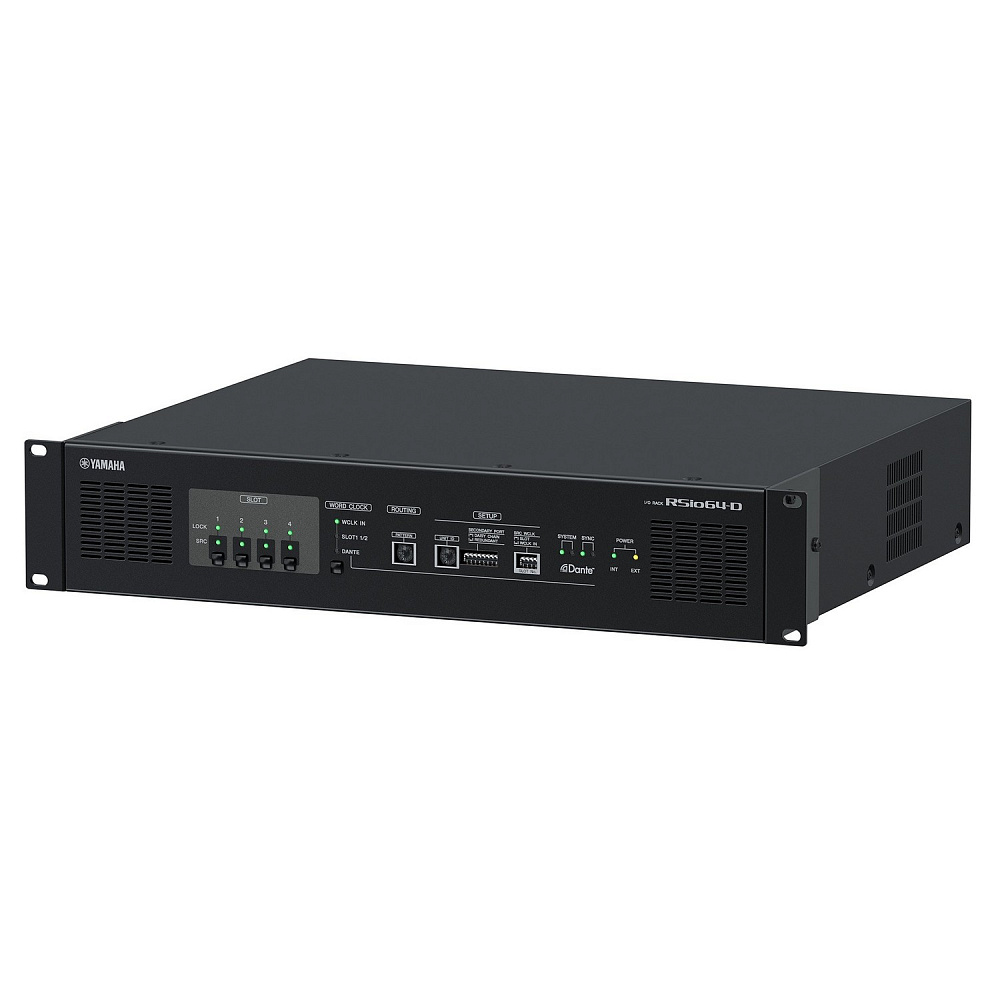

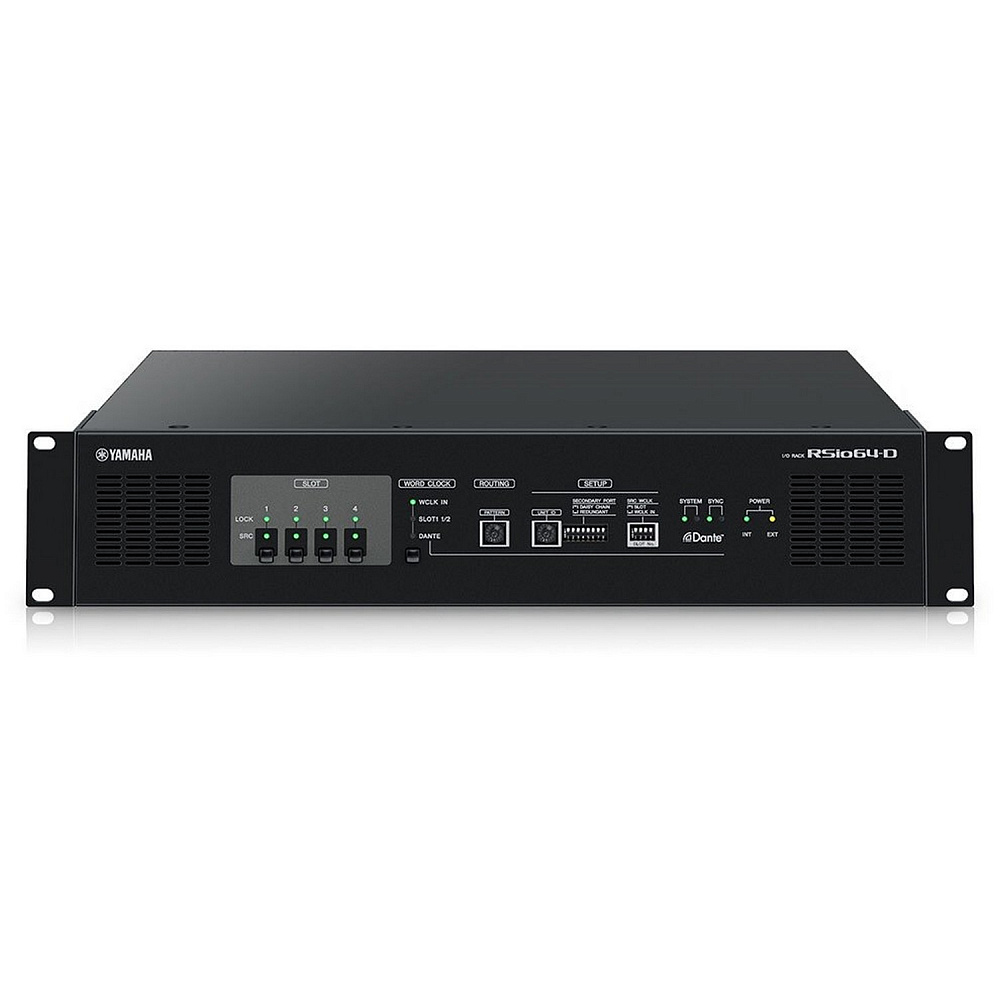

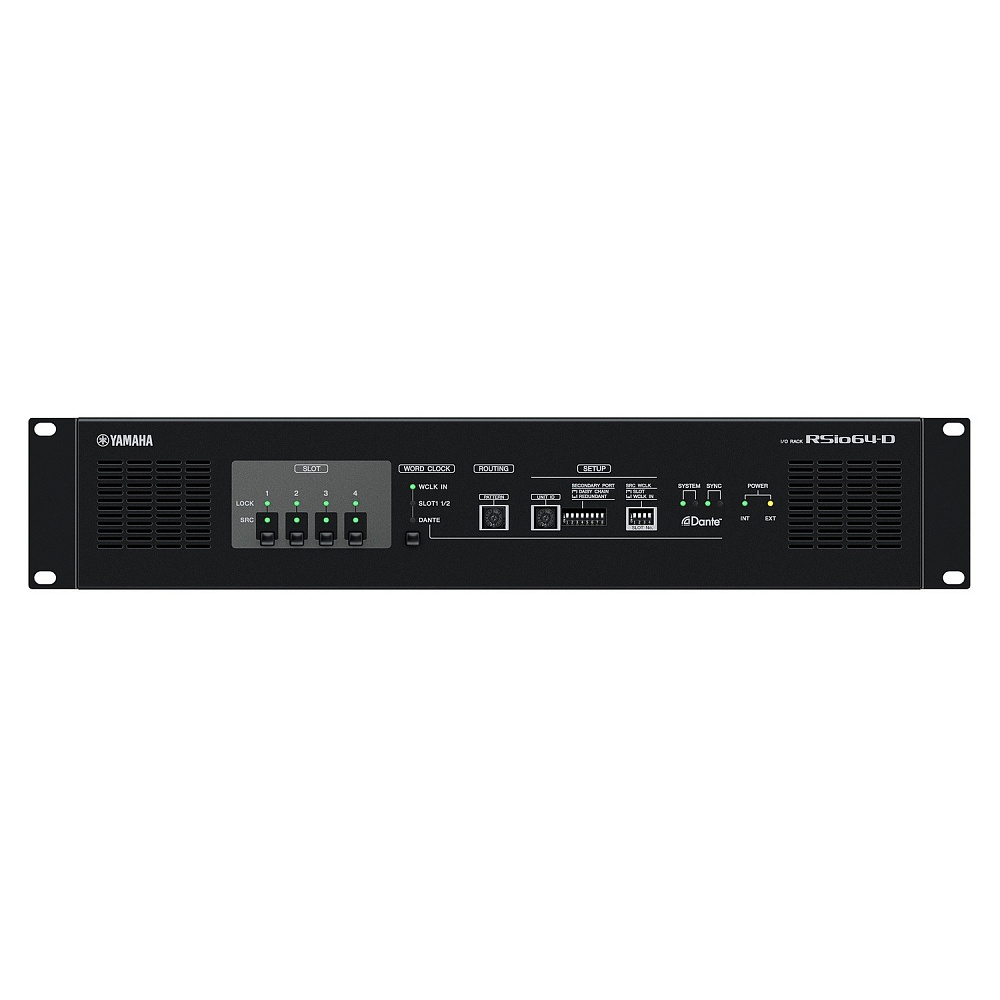

Для быстрого развёртывания на площадке предусмотрены семь предустановленных шаблонов маршрутизации, включая сквозную маршрутизацию Dante ↔ Mini-YGDAI и маршрутизацию между картами Mini-YGDAI. Выбор шаблона выполняется поворотным переключателем на передней панели, что позволяет инженеру настроить базовую конфигурацию за секунды, не прибегая к компьютеру. Для более сложных задач используется матричная коммутация через программное обеспечение R Remote V3 или с цифровых консолей серий CL и QL, что даёт полный контроль над маршрутизацией каждого канала. Такая гибкость делает RSio64-D пригодным как для типовых гастрольных конфигураций, так и для уникальных проектов, требующих нестандартных схем коммутации.

Надёжность RSio64-D заложена на уровне архитектуры. Устройство поддерживает резервирование сети Dante через порты Primary и Secondary: при обрыве основного кабеля передача автоматически переключается на резервный, и аудиосигнал не прерывается. Для резервирования питания предусмотрен разъём EXT DC INPUT (XLR-4-32), к которому можно подключить внешний источник +24 В постоянного тока в дополнение к основному входу AC с фиксацией V-Lock. Корпус выполнен из металла и не имеет вентиляторов, что обеспечивает бесшумную работу и устойчивость к интенсивной эксплуатации в турах и на стационарных объектах. Задержка обработки минимальна: сквозная передача от входа карты Mini-YGDAI до выхода той же карты при частоте 96 кГц и выключенном SRC составляет менее 0,2 мс, а передача через Dante с задержкой приёма 0,25 мс — менее 0,5 мс при 96 кГц.

RSio64-D полностью совместим с экосистемой Dante и оборудованием Yamaha. Устройство работает с цифровыми консолями серий CL↗ и QL↗, а также с системами RIVAGE PM↗, и может управляться с них. Для расширения аналогового ввода-вывода в Dante-сетях используются сценические боксы Rio3224-D2↗ и Tio1608-D2↗, а для построения отказоустойчивых сетей — коммутаторы SWP2-10MMF↗ и SWP1-8MMF↗. Для управления и настройки используется программное обеспечение R Remote↗, а для мониторинга сети — Yamaha LAN Monitor↗.

Приобрести Yamaha RSio64-D можно в интернет-магазине профессионального оборудования vismedia.ru.
