Карта SuperMADI для систем dLive Allen & Heath DLIVE-M-DL-SMADI-A

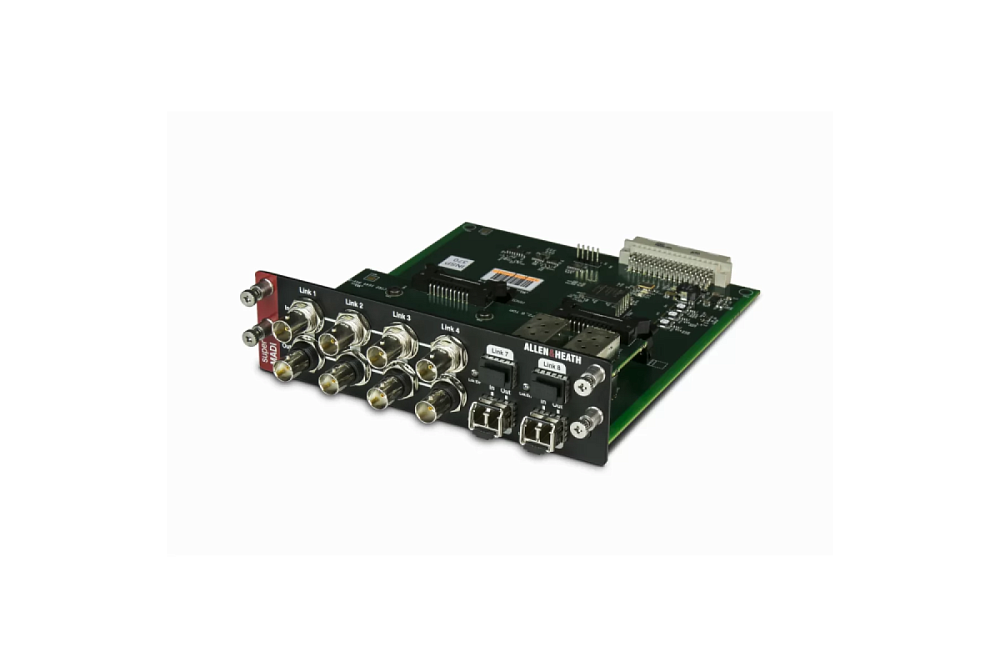

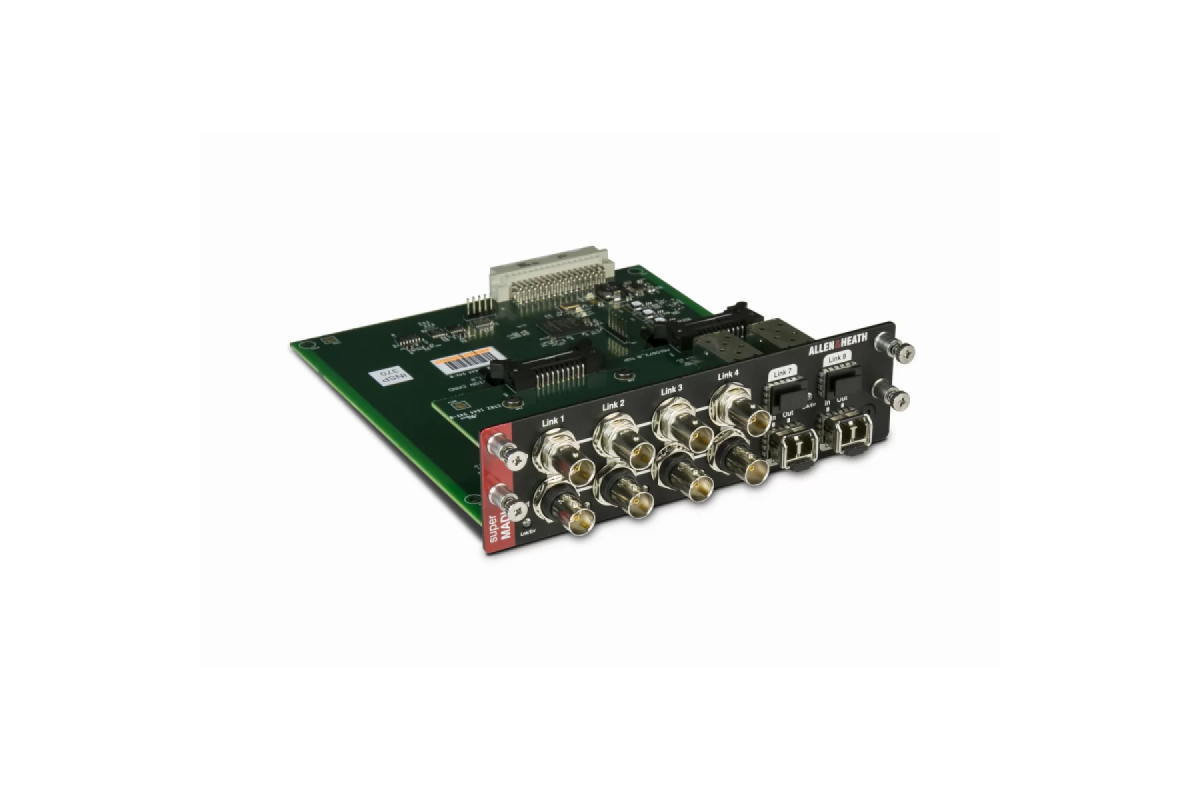

В профессиональных аудиосистемах — от концертных площадок и студий звукозаписи до телевизионных студий и систем вещания — MADI (Multichannel Audio Digital Interface) остаётся одним из самых распространённых стандартов для передачи большого количества цифровых аудиоканалов. Подключение к внешним консолям, цифровой сплит сигналов между Front of House (FOH) и мониторной системой (MON), интеграция с существующими MADI-инфраструктурами — все эти задачи требуют надёжного и гибкого интерфейса. Allen & Heath DLIVE-M-DL-SMADI-A — это сетевая карта superMADI, разработанная для установки в слот I/O Port консолей dLive и Avantis. Карта обеспечивает 128 двунаправленных каналов с частотой дискретизации 96 кГц, поддерживая как коаксиальные соединения через BNC, так и оптоволоконные каналы через слоты SFP, что делает её идеальным выбором для интеграции систем Allen & Heath в современные цифровые аудиоинфраструктуры.

В основе карты лежит стандарт AES10 (MADI), который обеспечивает передачу до 128 каналов аудио с частотой дискретизации 48 или 96 кГц. Карта поддерживает два режима работы на 96 кГц: SMUX (совместимость с оборудованием, не поддерживающим 96 кГц по одному BNC-кабелю) и HiSpeed (полная пропускная способность 96 кГц через один кабель). Частота дискретизации и резервирование переключаются для каждой пары линков независимо, что обеспечивает максимальную гибкость при работе с различным оборудованием. Для подключения по коаксиальному кабелю предусмотрено восемь BNC-разъёмов (четыре пары), поддерживающих стандартные 75-омные кабели. Для оптических соединений на передней панели карты расположены четыре слота SFP (малые форм-факторные трансиверы), которые можно заполнить трансиверами по выбору пользователя в зависимости от требуемой дальности и типа волокна — многомодовое для расстояний до 2 км или одномодовое для расстояний свыше 2 км. Такая конструкция позволяет использовать карту как для коротких соединений в студии, так и для протяжённых линий между удалёнными компонентами системы.

Одной из ключевых особенностей карты является возможность организации резервирования (redundancy) для каждой пары линков. Это гарантирует бесперебойную передачу аудио даже при отказе одного из кабелей или сетевых устройств, что критически важно для живых выступлений и трансляций. Гибкая маршрутизация позволяет направлять 128 каналов ввода и вывода на BNC- или SFP-порты блоками по 32 канала, обеспечивая широкие возможности для настройки сигнальных потоков. Например, по коаксиальному MADI можно передавать 128 каналов на 96 кГц (без резервирования), 128 каналов на 48 кГц с резервированием, 64 канала на 96 кГц с резервированием или любую другую комбинацию.

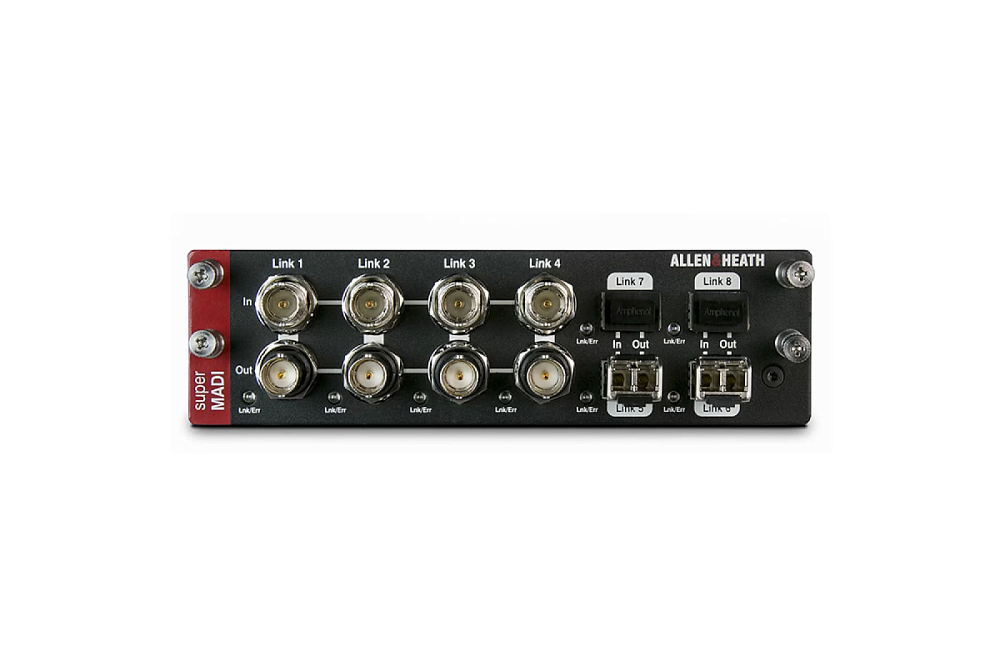

Карта superMADI также отлично подходит для организации цифрового сплита между консолями разных производителей. Инженеры и прокатные компании могут использовать её для подключения к любой MADI-совместимой консоли третьей стороны, обеспечивая высококанальный цифровой сплит, например, между FOH и мониторной системой. Это делает карту незаменимым инструментом для крупных мероприятий и многоконсольных конфигураций. На передней панели карты расположены светодиодные индикаторы состояния, которые отображают активность линков (жёлтый) и ошибки потока (красный), что позволяет оперативно контролировать состояние соединений.

Установка карты не требует специальных навыков и выполняется за несколько минут. Карта устанавливается в слот I/O Port на задней панели MixRack или Surface консоли dLive, а также совместима с Avantis. Для установки необходимо выключить систему, открутить четыре винта, удерживающие заглушку слота, аккуратно вставить карту по направляющим до соединения с разъёмом и закрепить её с помощью четырёх винтов с накатанной головкой. Карта требует наличия прошивки dLive версии V1.51 или выше. Настройка маршрутизации, выбор частоты дискретизации и активация резервирования осуществляются непосредственно с консоли через экраны I/O и Audio Sync. Входные и выходные сигналы карты могут быть направлены на любые BNC- или SFP-порты блоками по 32 канала.

Карта Allen & Heath DLIVE-M-DL-SMADI-A идеально сочетается с консолями dLive↗ и Avantis↗, обеспечивая высококачественную передачу аудио по стандарту MADI с минимальной задержкой. Благодаря поддержке 128×128 каналов на 96 кГц, гибкой маршрутизации, возможности работы как по меди, так и по оптике, а также встроенному резервированию, карта является универсальным решением для профессиональных аудиосистем, которое останется актуальным на долгие годы.

Приобрести Allen & Heath DLIVE-M-DL-SMADI-A вы можете в интернет-магазине профессионального оборудования vismedia.ru.
