Карта fiberACE для систем dLive Allen & Heath DLIVE-M-DL-GOPT-A

В профессиональных аудиосистемах высокого уровня — на крупных концертных площадках, в театрах, телевизионных студиях и при проведении масштабных мероприятий — часто возникает необходимость объединять несколько микшерных консолей в единую распределённую систему. Цифровой сплит сигналов между Front of House (FOH) и мониторной системой (MON), подключение удалённого MixRack к поверхности управления, передача аудио и данных на значительные расстояния — все эти задачи требуют надёжного, высокоскоростного и гибкого решения. Allen & Heath DLIVE-M-DL-GOPT-A — это сетевая карта fibreACE, разработанная для установки в слот I/O Port консолей dLive и Avantis. Карта обеспечивает 128 двунаправленных каналов с частотой дискретизации 96 кГц, позволяя соединять две системы dLive или Avantis в единый аудиокомплекс по медному кабелю или многомодовому оптическому волокну на расстояние до 500 метров.

В основе карты fibreACE лежит проприетарный протокол Allen & Heath gigaACE, который обеспечивает транспорт аудио и управляющих сигналов по сети Ethernet. Протокол гарантирует сверхнизкую задержку — всего 5 сэмплов (52 мкс) — что критически важно для синхронизации звука в живых выступлениях и трансляциях. Карта поддерживает три режима работы. В режиме Optical Active карта используется как 128-канальный интерфейс для оптического соединения с другой системой dLive или Avantis. В режиме Copper Active обеспечивается аналогичное 128-канальное соединение, но по медному кабелю CAT5e. Режим Convert позволяет заменить стандартное соединение MixRack и Surface по кабелю CAT5e на оптическое, что особенно полезно при необходимости прокладки кабеля на расстояние более 100 метров. Переключение между режимами осуществляется с помощью физического переключателя на передней панели карты.

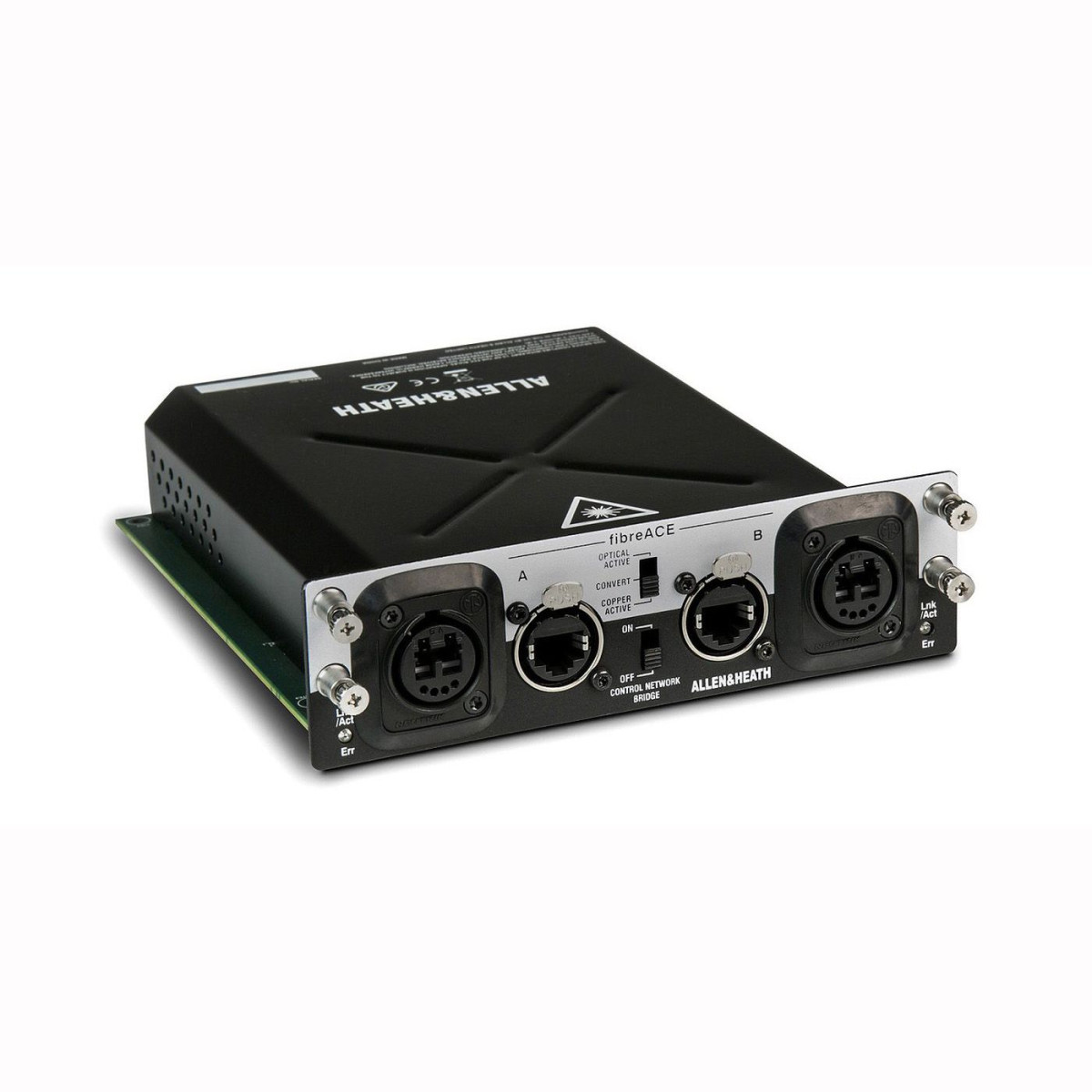

Конструктивно карта оснащена двумя портами на передней панели. Порт A представляет собой комбинированный разъём, включающий оптический коннектор opticalCON Duo (совместимый с LC-Duplex) для оптоволоконных соединений и разъём EtherCon для медных кабелей CAT5e. Порт B служит для организации резервного канала (redundancy). При использовании оптического соединения длина кабеля может достигать 500 метров с применением кабелей opticalCON Duo touring grade. Для медных соединений длина ограничена 100 метрами при использовании кабелей CAT5e или выше. Возможность резервирования с двумя кабелями обеспечивает максимальную надёжность в критических сценариях, когда отказ одного кабеля или сетевого устройства не должен прерывать передачу аудио. Использование стандартных сетевых кабелей и оборудования (коммутаторов, маршрутизаторов) упрощает интеграцию карты в существующие инфраструктуры.

Одной из ключевых особенностей карты является функция Control Network Bridge. Когда карта работает в режиме Optical Active или Copper Active, управляющие данные dLive/Avantis и сторонний Ethernet-трафик могут передаваться через соединение fibreACE. Это позволяет, например, в конфигурации цифрового сплита использовать один ноутбук с программным обеспечением Director для управления как FOH, так и мониторной системой. Важно отметить, что Control Network Bridge отключается в режиме Convert. Перед включением этой функции необходимо убедиться, что все устройства в сети имеют уникальные IP-адреса в пределах одной подсети.

Установка карты не требует специальных навыков и выполняется за несколько минут. Карта устанавливается в слот I/O Port на задней панели MixRack или Surface консоли dLive, а также совместима с Avantis. Для установки необходимо выключить систему, открутить четыре винта, удерживающие заглушку слота, аккуратно вставить карту по направляющим до соединения с разъёмом и закрепить её с помощью четырёх винтов с накатанной головкой. Карта требует наличия прошивки dLive версии V1.4 или выше. Настройка маршрутизации осуществляется непосредственно с консоли через экран I/O, а выбор источника синхронизации — через экран Audio Sync. fibreACE является полностью plug-and-play решением: для настройки соединения не требуется компьютер — достаточно подключить кабель между двумя системами и установить параметры маршрутизации и тактовой синхронизации непосредственно на микшере.

Карта Allen & Heath DLIVE-M-DL-GOPT-A идеально сочетается с консолями dLive↗ и Avantis↗, обеспечивая высококачественную передачу аудио и управляющих сигналов на значительные расстояния с минимальной задержкой. Благодаря поддержке 128×128 каналов на 96 кГц, карта является идеальным решением для цифрового сплита, распределения аудио в крупных инсталляциях и организации связи между удалёнными компонентами системы. Возможность работы как по меди, так и по оптике, сверхнизкая задержка, встроенное резервирование и функция Control Network Bridge делают эту карту универсальным инструментом для профессиональных аудиосистем, который останется актуальным на долгие годы.

Приобрести Allen & Heath DLIVE-M-DL-GOPT-A вы можете в интернет-магазине профессионального оборудования vismedia.ru.
