Синхрогенератор LES DG-16TLL-12

В профессиональном видеопроизводстве и телевизионном вещании корректная синхронизация оборудования является основой стабильной работы студии. Без единого опорного сигнала невозможно согласованное переключение видеоисточников, работа микшеров, графических станций и систем записи. LES DG-16TLL-12 — это компактный генератор аналоговых сигналов синхронизации и сигналов временного кода LTC, разработанный для небольших студий, передвижных телевизионных станций, монтажных комплексов и систем видеонаблюдения. Устройство сочетает в себе функции генератора видеосинхросигналов и генератора LTC, обеспечивая полный набор сигналов для синхронизации видео- и аудиооборудования в одном компактном корпусе.

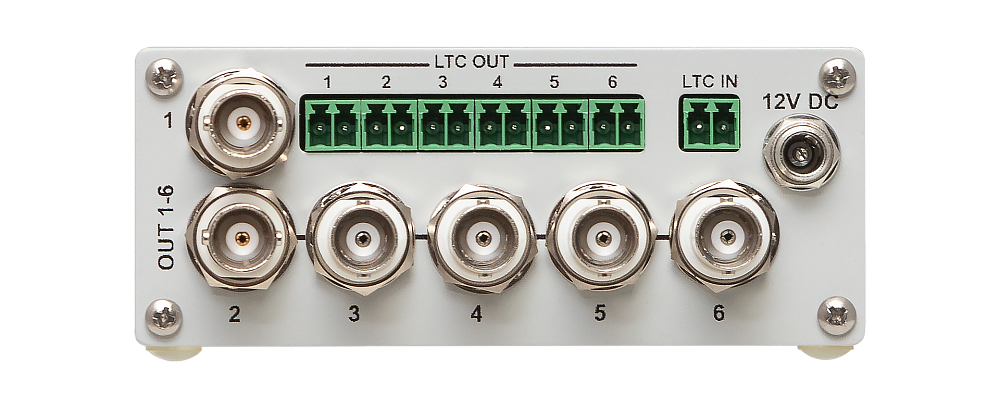

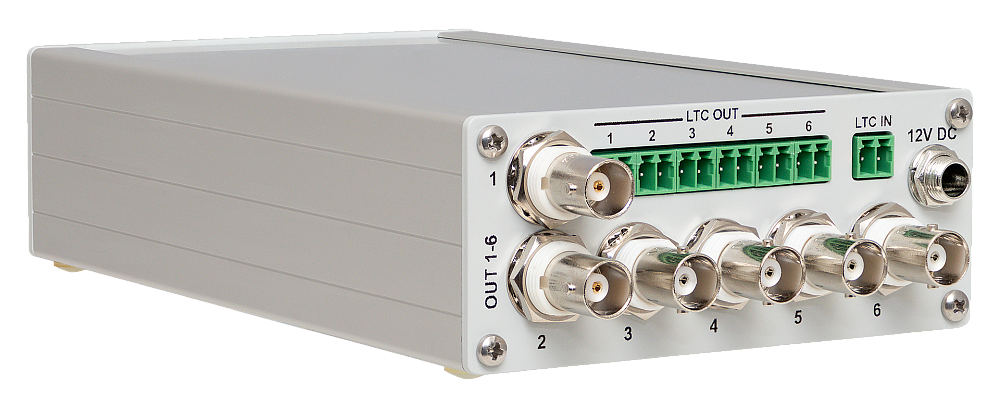

Генератор DG-16TLL-12 формирует два типа видеосинхросигналов: black burst (чёрное поле) стандарта PAL-B 625i/50 и трёхуровневый сигнал Tri-level для форматов 1080i/50 и 1080p/25. Сформированный сигнал подаётся одновременно на все шесть выходных разъёмов BNC с выходным сопротивлением 75 Ом. Уровень black burst составляет 300 мВ ± 5% на нагрузке 75 Ом, а Tri-level имеет размах от –300 до +300 мВ, постоянную составляющую не более 50 мВ и соотношение сигнал/шум выше 60 дБ RMS. Пользователь может выбрать нужный формат синхросигнала непосредственно с передней панели, что делает генератор универсальным инструментом для работы как с аналоговым, так и с цифровым оборудованием.

Помимо видеосинхросигналов, генератор формирует сигнал временного кода LTC в соответствии с ГОСТ IEC 60461-2014 с кадровой частотой 25 Гц. Сигнал LTC выводится на шесть клеммных разъёмов (винтовые клеммники) с выходным сопротивлением 600 Ом. Для задания начального значения времени предусмотрена возможность ручной установки через меню на OLED-дисплее или синхронизация от внешнего источника LTC. При подаче внешнего сигнала LTC на входной клеммный разъём генератор автоматически подстраивает своё время под внешний источник, а также синхронизирует выходной видеосигнал. После синхронизации внешний сигнал можно отключить — генератор продолжит работать с захваченным временем до момента выключения питания, что удобно для работы в условиях, где внешний источник доступен только на этапе настройки.

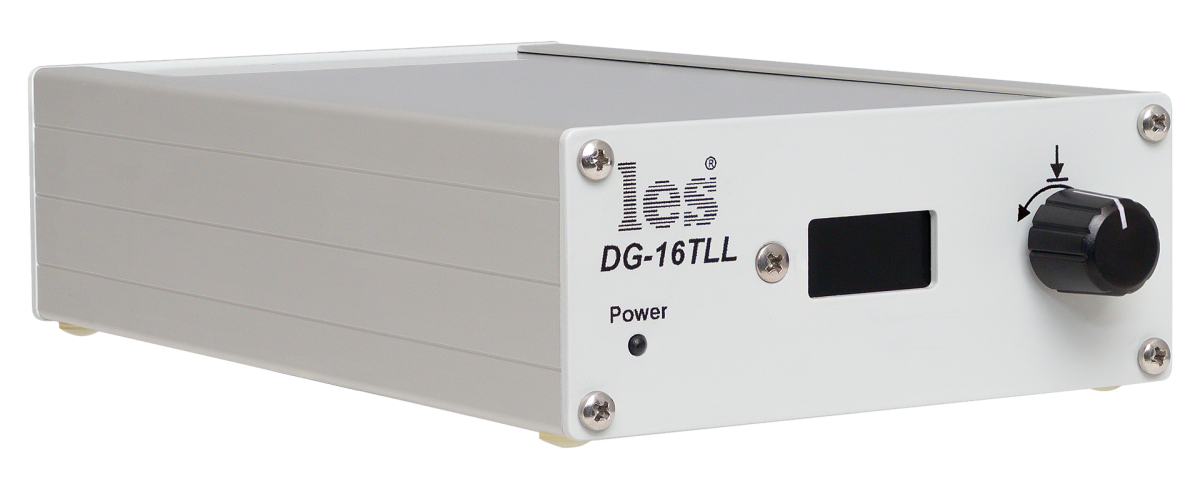

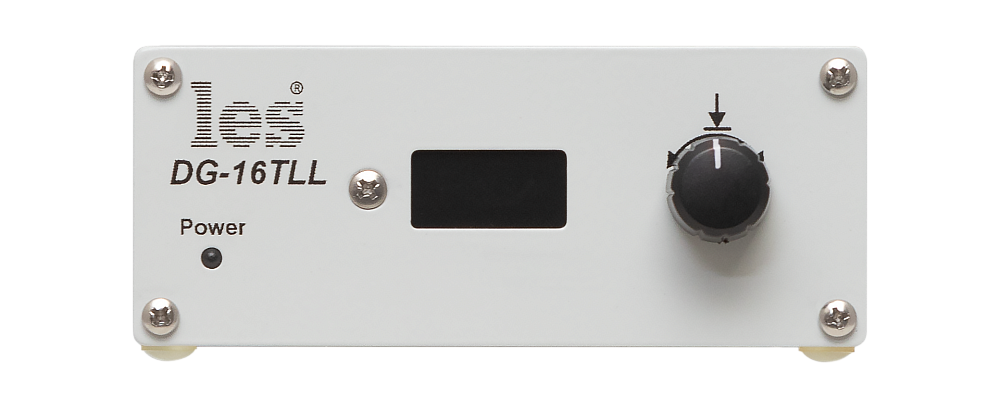

Управление генератором осуществляется с помощью энкодера на передней панели и встроенного OLED-дисплея. На дисплее отображается текущее время генерируемого сигнала LTC (красным цветом) и выбранный формат видеосинхросигнала (синим цветом). Для изменения параметров достаточно нажать и удерживать энкодер более двух секунд, после чего последовательным нажатием выбираются часы, минуты, секунды, кадры и формат синхросигнала. Вращением ручки устанавливается нужное значение, а финальное нажатие запускает генератор с новыми параметрами. Такая простая и интуитивно понятная система управления не требует подключения к компьютеру и позволяет быстро перенастроить устройство прямо на месте эксплуатации.

Особенностью DG-16TLL-12 является возможность синхронизации от внешнего сигнала LTC. На входной разъём (клеммный) подаётся опорный LTC, и через пять секунд на дисплее зелёным цветом появляется значение времени внешнего сигнала. Выходной LTC и видеосинхросигнал автоматически подстраиваются под внешний источник, обеспечивая полную синхронизацию всего студийного тракта. Это особенно полезно при работе в составе сложных систем, где несколько устройств должны быть жёстко привязаны к единой временной шкале, например, при многокамерной записи или при интеграции с системами автоматизации вещания.

Генератор питается от внешнего блока питания постоянного тока 12 В, максимальный ток потребления составляет 0,5 А, а потребляемая мощность — не более 6 Вт. В комплект поставки входит блок питания, а также семь кабельных разъёмов для подключения LTC (тип 15EDGK-3.5-02P-14), что позволяет быстро и надёжно подключать выходные линии без пайки. На корпусе расположен стандартный разъём питания 5,5×2,1 мм (тип POWER jack), широко распространённый в профессиональном оборудовании.

Корпус генератора выполнен из металла и имеет компактные габариты: ширина 103 мм, высота 42 мм, глубина 165 мм. Вес устройства составляет всего 0,6 кг, что позволяет легко разместить его даже в ограниченном пространстве — на рабочем столе, в монтажном шкафу, в переносном кейсе или в составе мобильной ПТС. Благодаря малым размерам и малому весу генератор удобен для транспортировки и быстрого развёртывания на выездных мероприятиях. Диапазон рабочих температур составляет от +5 до +40 °C, относительная влажность — не более 80%, что соответствует условиям большинства студий и технических помещений.

Генератор DG-16TLL-12 идеально подходит для использования в составе профессиональных систем синхронизации, где требуется надёжное и простое решение. В комплексе с другими устройствами бренда LES, такими как синхрогенератор DG-08LTB↗ (для большего количества выходов) или генератор LTC DG-168LTG↗ (с резервированием питания), DG-16TLL-12 может выполнять роль компактного источника опорных сигналов. Пульты комментаторов AR-212ASM↗ и AR-214ASM↗ также могут использовать сигнал LTC для синхронизации аудио с видео, обеспечивая точную привязку голоса комментаторов к видеоряду. Благодаря небольшой цене и функциональности, DG-16TLL-12 станет оптимальным выбором для студий, которым требуется базовый набор синхросигналов без избыточных функций.

Приобрести LES DG-16TLL-12 вы можете в интернет-магазине профессионального оборудования vismedia.ru.
