Синхрогенератор LES DG-08LTB

В современном телевизионном вещании и профессиональном видеопроизводстве синхронизация оборудования является критически важным условием для формирования качественного и стабильного сигнала. Без единой опорной синхронизации невозможно корректное переключение источников, работа видеомикшеров, графических станций и систем записи. LES DG-08LTB — это автономный генератор эталонных синхросигналов и сигналов точного времени, разработанный российской компанией «ЛЭС-ТВ» для профессиональных студий, передвижных телевизионных станций (ПТС) и систем видеонаблюдения. Устройство обеспечивает формирование трёх типов сигналов: чёрное поле (black burst) стандарта PAL-B 625i/50, трёхуровневый сигнал синхронизации (Tri-level) для форматов 1080i/50 и 1080p/25, а также адресно-временной код SMPTE-LTC. Такое сочетание делает генератор универсальным решением для синхронизации широкого спектра оборудования — от старых аналоговых систем до современных цифровых комплексов.

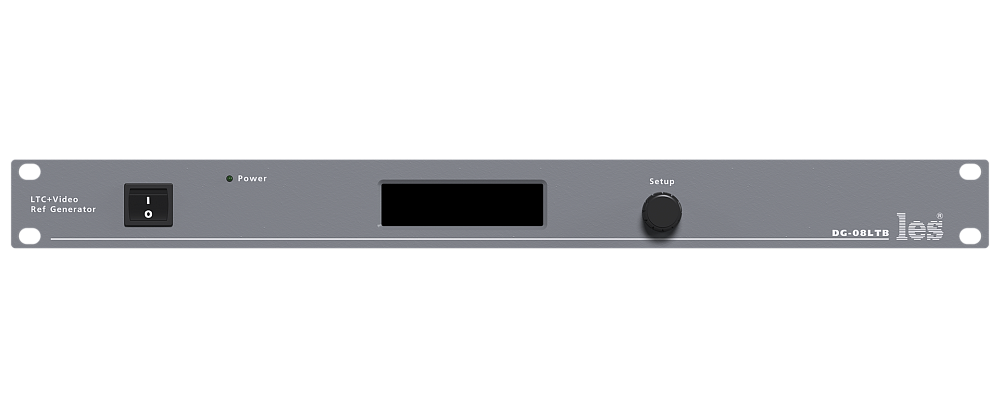

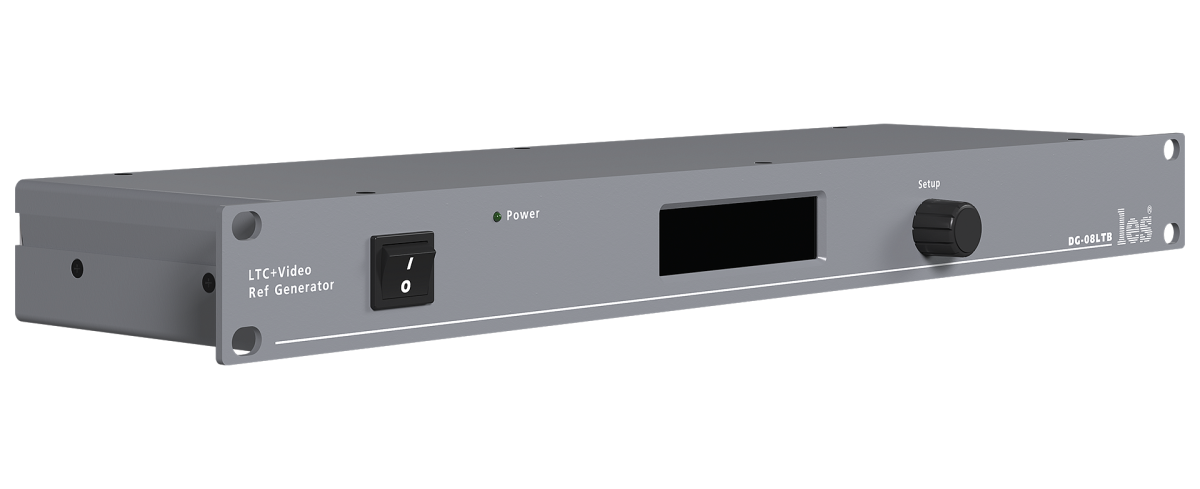

Генератор DG-08LTB выполнен в стандартном 19-дюймовом корпусе высотой 1U (44 мм), что позволяет легко интегрировать его в любую монтажную стойку. На передней панели расположены выключатель питания, индикатор наличия напряжения, яркий OLED-дисплей и энкодер «Setup» для управления меню. Через меню пользователь может настраивать часы реального времени, которые питаются от встроенной батарейки и сохраняют ход даже при отключении основного питания, что особенно важно для систем, требующих непрерывной привязки временных меток. Дисплей отображает текущую дату, время и режим работы, обеспечивая оперативный контроль состояния устройства.

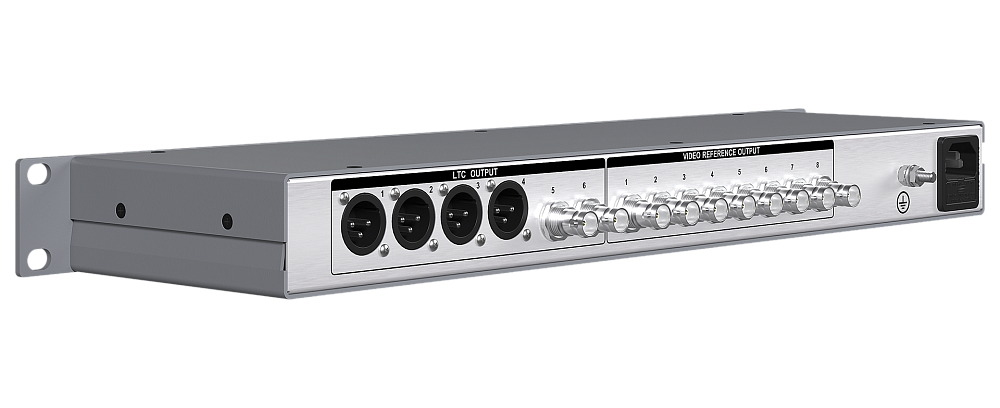

Генератор оснащён восемью выходами BNC для сигналов видео синхронизации. Конфигурация выходов позволяет одновременно использовать четыре выхода для black burst и четыре — для Tri-level, либо распределять их в любом другом сочетании в зависимости от потребностей системы. Выходной уровень black burst составляет 300 мВ ± 5% на нагрузке 75 Ом, что полностью соответствует стандарту PAL-B. Трёхуровневый сигнал имеет размах от –300 до +300 мВ, постоянную составляющую не более 50 мВ и соотношение сигнал/шум выше 60 дБ RMS. Такие параметры гарантируют стабильную работу всех подключённых устройств даже в условиях сложной электромагнитной обстановки.

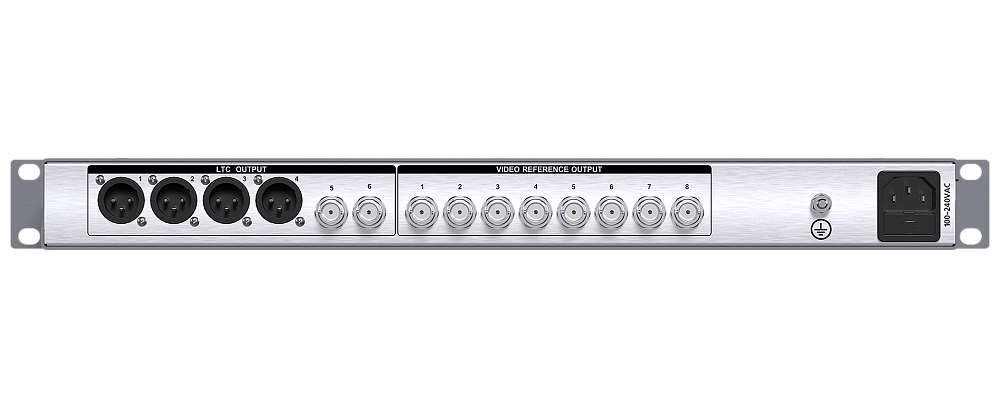

Для передачи временного кода LTC в генераторе предусмотрено два типа выходов: четыре разъёма XLR (male) с выходным сопротивлением 50 Ом и номинальным уровнем 4 В, а также два выхода BNC с сопротивлением 75 Ом и уровнем 1 В. Это позволяет подключать как профессиональное студийное оборудование с симметричными входами, так и аппаратуру, использующую коаксиальные соединения. Кадровая частота LTC составляет 25 Гц, что соответствует европейскому вещательному стандарту PAL. Сигнал LTC может использоваться для синхронизации звукозаписывающих устройств, систем автоматизации вещания и устройств монтажа.

Питание генератора осуществляется от сети 230 В переменного тока через встроенный блок питания с разъёмом IEC C14. Потребляемая мощность не превышает 9 Вт, что делает устройство экономичным и позволяет использовать его в составе мобильных стоек с ограниченным энергопотреблением. Во входной цепи установлен плавкий предохранитель, защищающий генератор от перегрузок и коротких замыканий. В комплекте поставки имеется запасной предохранитель, что упрощает обслуживание — при необходимости замены достаточно извлечь отсек предохранителей плоской отвёрткой и установить новый.

Особое внимание разработчики уделили вопросам заземления. Сигнальные земли всех выходов объединены и подключены как к контакту защитного заземления (PE) блока питания, так и к корпусу прибора и клемме сигнального заземления на задней панели. Такая топология позволяет организовать «звездное» заземление, минимизируя влияние земляных петель и наводок. В руководстве пользователя приведены чёткие рекомендации по заземлению: использовать отдельную силовую сеть для мощных потребителей, выделить отдельную группу сигнальных земель, соединить их «звездой» с одной точкой подключения к общему контуру. Это особенно актуально для сложных студийных комплексов, где неправильное заземление может привести к искажению сигналов и даже выходу оборудования из строя.

Установка генератора в стойку выполняется стандартным образом, однако производитель предупреждает: прибор должен опираться на опорные уголки, полку или поперечные планки. Не рекомендуется крепить его только за лицевую панель, так как значительные усилия от висящих кабелей могут привести к деформации корпуса и отказу устройства. При монтаже следует также убедиться, что все подключаемые устройства правильно заземлены и соответствуют входным параметрам генератора.

Генератор DG-08LTB может использоваться в связке с другим оборудованием «ЛЭС-ТВ», например, с пультами комментаторов AR-212ASM↗ и AR-214ASM↗, которые могут требовать внешней синхронизации для корректной работы в составе вещательного тракта, а также с видеомикшерами, маршрутизаторами и системами автоматизации, где стабильный опорный сигнал является основой качества.
