Комплект GPS/GLONASS LES RX-02SAT-W20

В современных системах телевизионного вещания, профессионального видеопроизводства, телекоммуникаций и систем точного времени критически важным параметром является высокая стабильность и точность опорных частот и сигналов времени. Оборудование, требующее жёсткой синхронизации — видеомикшеры, системы автоматизации, серверы точного времени, измерительные комплексы — должно получать эталонный сигнал от высокостабильных источников. Глобальные системы позиционирования GPS и GLONASS предоставляют доступ к атомным часам, установленным на спутниках, с точностью до наносекунд, что делает их идеальным источником синхронизации для профессионального оборудования. LES RX-02SAT-W20 — это комплект, состоящий из GPS/GLONASS приёмника и наружной активной антенны с коаксиальным кабелем длиной 20 метров, предназначенный для приёма сигналов спутниковых навигационных систем и подачи их на генераторы высокостабильных сигналов времени и частоты, например, на генератор DG-20NGT↗, который использует внешний опорный сигнал для повышения точности своих выходных параметров.

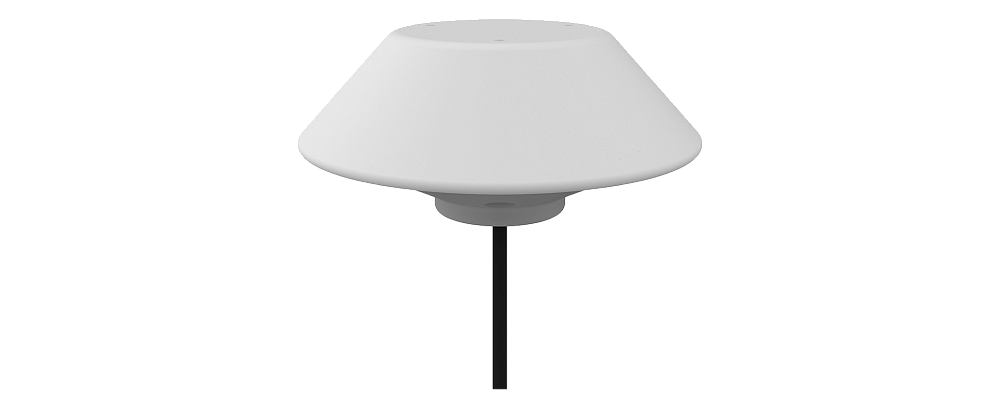

Комплект включает в себя два основных компонента: наружную активную GPS/GLONASS антенну с коаксиальным кабелем длиной 20 метров и приёмник RX-02SAT, который преобразует сигнал от антенны в интерфейсные сигналы, передаваемые на генератор. Антенна является активной — она имеет встроенный малошумящий усилитель (LNA) с коэффициентом усиления 30 дБ, что позволяет компенсировать потери в кабеле и обеспечивать уверенный приём даже при значительной длине кабельной линии. Антенна предназначена для наружной установки и имеет широкий диапазон рабочих температур от –70 до +90 °C, что позволяет эксплуатировать её в любых климатических условиях — от суровой зимы до жаркого лета. Корпус антенны выполнен из ударопрочного пластика, а герметичное исполнение защищает её от попадания влаги, пыли и атмосферных осадков. Крепление антенны осуществляется с помощью резьбового соединения ¾″, что совместимо со стандартными антенными кронштейнами, которые приобретаются отдельно. Кабель RG-58 A/U длиной 20 метров имеет волновое сопротивление 50 Ом, что согласовано с антенной и приёмником, а его оболочка рассчитана на работу в диапазоне температур от –40 до +70 °C, что позволяет использовать его в большинстве климатических зон.

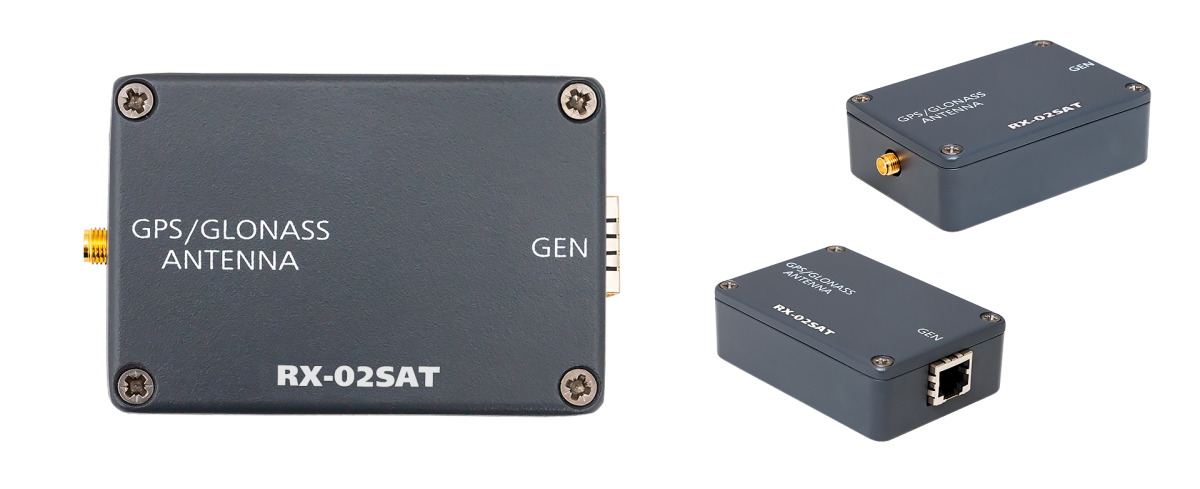

Приёмник RX-02SAT выполнен в компактном металлическом корпусе размерами 80 × 25 × 57 мм и весом всего 0,11 кг. На корпусе приёмника расположены два разъёма: SMA для подключения антенны и RJ-45 для подключения к генератору. Питание приёмника осуществляется непосредственно от генератора по интерфейсному кабелю UTP, что исключает необходимость в отдельном источнике питания и упрощает монтаж. По кабелю UTP передаются не только питание (12 В, 80 мА), но и интерфейсные сигналы: RS-232 с протоколом NMEA-0183 для передачи данных о местоположении и времени, а также высокостабильные импульсные сигналы 1 pps (один импульс в секунду) и 120 кГц, которые используются генератором для синхронизации и формирования точных временных меток. Благодаря такому решению, приёмник с антенной можно удалить от генератора на расстояние до 200 метров, но в комплектации W20 кабель уже имеет длину 20 метров, что достаточно для большинства стандартных установок — например, для размещения антенны на крыше здания или на мачте, где обеспечивается наилучший обзор неба.

Соединение приёмника с генератором осуществляется стандартным кабелем UTP с разъёмами RJ-45, обжатыми по схеме Т568В. Максимальная длина кабеля составляет 200 метров, что даёт гибкость при проектировании системы, однако в комплекте W20 кабель UTP не поставляется — его необходимо приобрести отдельно, исходя из расстояния между приёмником и генератором. При выборе длины кабеля необходимо учитывать, что приёмник потребляет 80 мА при напряжении 12 В, и при большой длине кабеля следует использовать качественный кабель с минимальным сопротивлением жил для обеспечения стабильного питания. Приёмник не требует дополнительной настройки — после подачи питания он автоматически начинает приём спутниковых сигналов и передачу данных на генератор. При подключении к генератору, например к моделям серии DG-20NGT, необходимо настроить генератор на работу с внешним источником синхронизации от RX-02SAT, следуя инструкции по эксплуатации генератора.

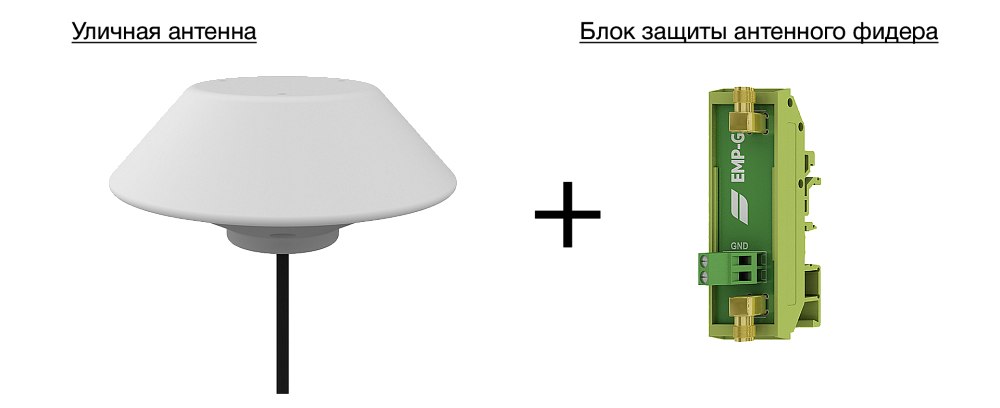

Антенный кабель длиной 20 метров имеет на концах разъёмы: TNC male со стороны антенны и SMA male со стороны приёмника. Минимальный радиус изгиба кабеля составляет 25 мм для однократного изгиба и 50 мм для многократного, что необходимо учитывать при прокладке кабеля, чтобы избежать повреждения внутренней структуры. Диаметр оболочки кабеля составляет 5 мм, что упрощает его прокладку через кабельные каналы и вводы. При необходимости защиты оборудования от импульсных перенапряжений, возникающих при грозовых разрядах, для данной модели опционально доступен блок защиты EMP-GN (заказывается отдельно или в составе комплекта W20MP). Блок защиты устанавливается в разрыв антенного кабеля между антенной и приёмником и обеспечивает защиту как приёмника, так и генератора от высоковольтных импульсов, которые могут возникнуть при попадании молнии вблизи антенной мачты. Использование блока защиты настоятельно рекомендуется при установке антенны на открытых возвышенных местах — на крышах зданий, мачтах, вышках, где риск попадания молнии повышен.

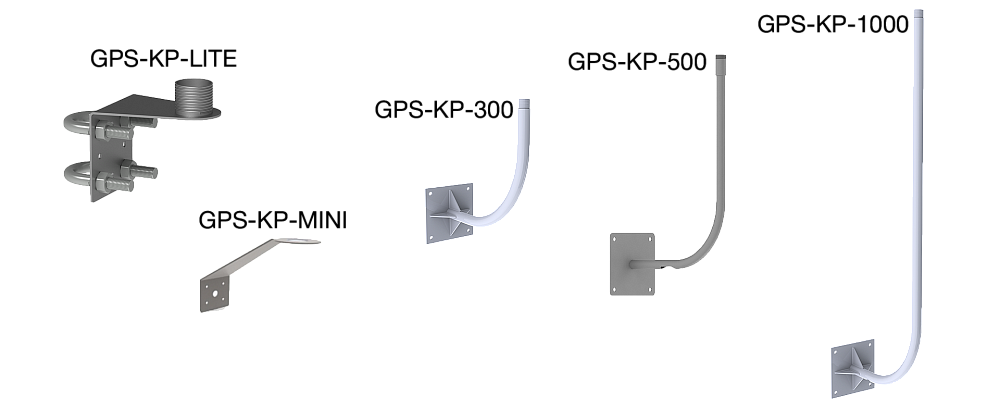

Для крепления антенны предлагаются несколько вариантов кронштейнов, которые приобретаются отдельно. GPS-KP-LITE — кронштейн из нержавеющей стали, лёгкий и компактный; GPS-KP-MINI — кронштейн из листовой нержавеющей стали толщиной 1,5 мм; GPS-KP-300, GPS-KP-500, GPS-KP-1000 — окрашенные стальные кронштейны высотой 300, 500 и 1000 мм соответственно, которые позволяют поднять антенну на необходимую высоту для обеспечения наилучшего обзора неба. Выбор кронштейна зависит от конкретных условий установки — высоты здания, наличия препятствий, требований к ветровой нагрузке. Антенна имеет диаметр 111 мм и высоту 50 мм, её вес составляет 0,2 кг, что обеспечивает устойчивость даже при сильном ветре при правильном креплении.

Комплект RX-02SAT-W20 идеально подходит для использования в составе синхронизационных систем вместе с генераторами бренда LES, такими как DG-20NGT↗, которые используют внешний сигнал GPS/GLONASS для повышения точности своих выходных параметров. Генераторы серии DG, оснащённые возможностью синхронизации от внешнего источника, могут получать от RX-02SAT сигналы 1 pps и 120 кГц для формирования высокостабильных сигналов синхронизации, используемых в системах вещания, телекоммуникациях и измерительных комплексах. Панели индикации времени KU-95↗ также могут использовать сигналы точного времени, сформированные на основе спутниковой синхронизации, для отображения абсолютно точного времени в студиях и офисах. Благодаря длине кабеля 20 метров, этот комплект подходит для большинства стандартных установок, где антенна размещается на крыше или на небольшой мачте рядом со зданием.
