Синхрогенератор AJA OG-GEN10

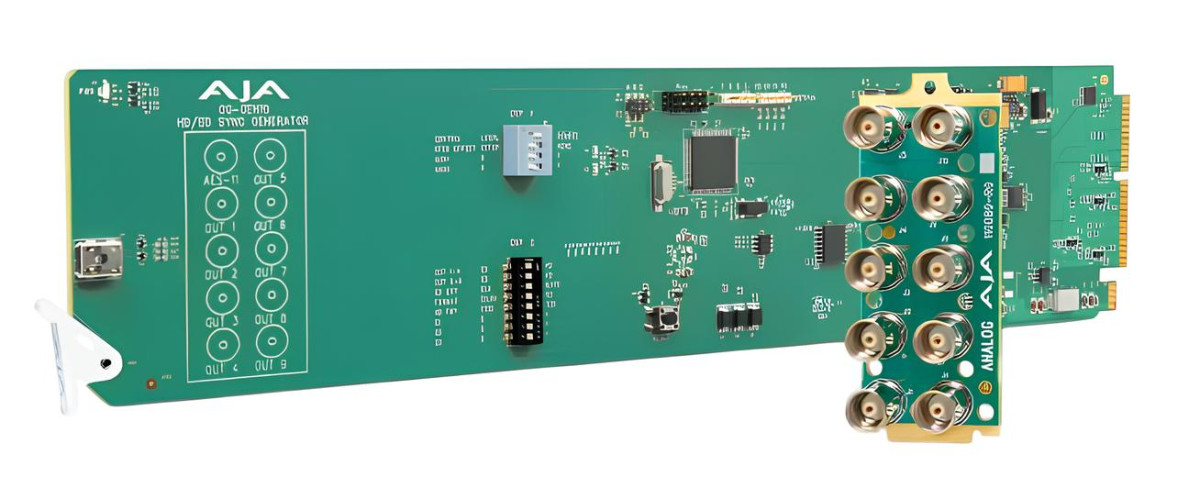

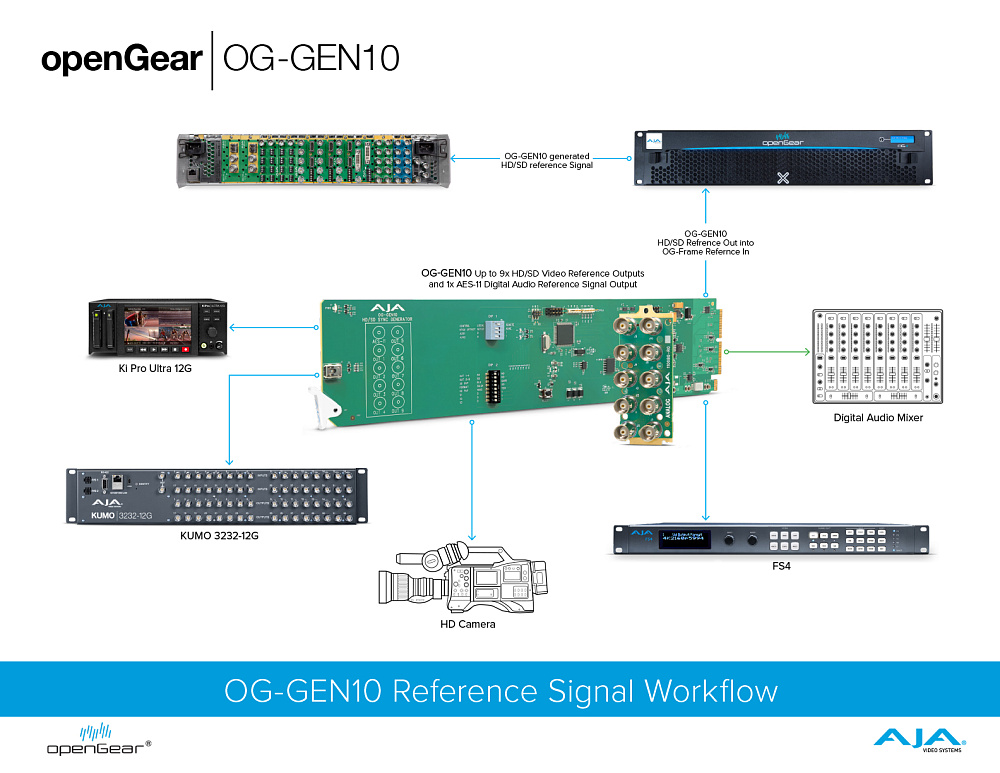

В профессиональной видеоинфраструктуре есть класс оборудования, которое редко попадает в заголовки, но без которого невозможно построить ни одну серьезную аппаратную. Это синхрогенераторы — незаметные «дирижеры», которые заставляют все устройства работать в едином тактовом ритме. Когда камеры, микшеры, рекордеры и мониторы «разъезжаются» по фазе, страдает вся трансляция. И чем сложнее система, тем острее потребность в надежном и гибком источнике опорного сигнала. AJA OG-GEN10 — это специализированный HD/SD/AES-11 синхрогенератор в формате openGear, который закрывает эту потребность для broadcast-аппаратных, передвижных станций и студий постпродакшна. Он берет проверенный функционал популярного мини-конвертера GEN10 и упаковывает его в плату для рэкового шасси, добавляя девять синхронизированных референсных выходов, цифровой аудиовыход AES-11, резервированное питание и удаленное управление через Ross DashBoard.

OG-GEN10 дебютировал в апреле 2026 года на NAB Show вместе с другими новинками AJA. С точки зрения функционала он практически идентичен настольному GEN10 — те же 19 форматов HD и SD, та же точность внутреннего генератора (3 ppm), та же логика настройки через DIP-переключатели. Но переход на openGear дал три ключевых преимущества, которых нет у коробочной версии. Во-первых, больше выходов: девять против семи у GEN10 (шесть видео плюс один AES-11). Во-вторых, возможность резервирования питания через само шасси openGear — для mission-critical применений, где отказ синхрогенератора недопустим. В-третьих, централизованное управление через Ross DashBoard: вы можете конфигурировать и мониторить все карты в шасси удаленно, не подходя к стойке.

Если сравнивать OG-GEN10 с другими openGear-решениями на рынке, его главное преимущество — простота и предсказуемость. Здесь нет сложных меню, нет необходимости устанавливать драйверы или разбираться в web-интерфейсе. Вся конфигурация выполняется либо через физические DIP-переключатели на самой карте, либо через DashBoard — приложение, которое работает на Windows, macOS и Linux. Вы просто выставляете нужные форматы для двух групп выходов, и устройство работает годами, не требуя к себе внимания. Именно за эту надежность и «пуленепробиваемость» инженеры любят продукцию AJA.

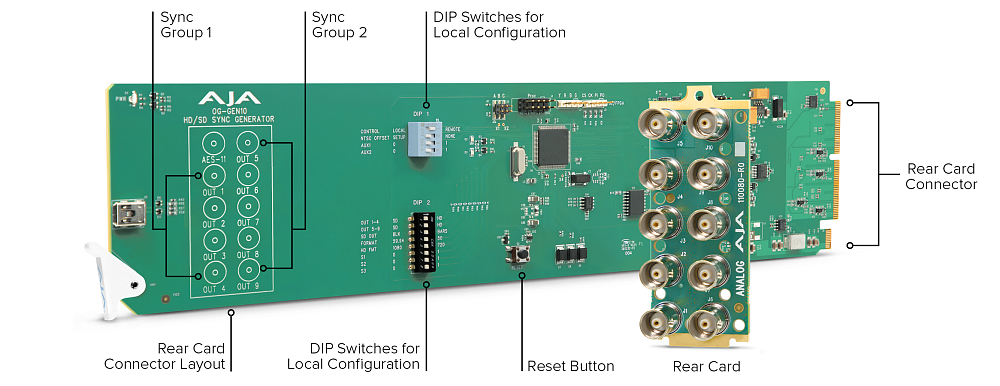

Теперь о том, что именно получает пользователь. Девять аналоговых BNC-выходов разделены на две независимые группы: первая (выходы 1–4) и вторая (выходы 5–9). Каждая группа может быть сконфигурирована на свой формат. Например, первая группа выдает HD Tri-Level Sync для современных камер и микшеров, а вторая — SD Color Black для устаревшего оборудования, которое до сих пор работает в аппаратной. Две независимые группы позволяют одновременно обслуживать и HD-, и SD-устройства без дополнительных распределителей. Десятый выход — AES-11, цифровой аудиосинхросигнал, который можно переключать между тишиной (Silence) и тоновым сигналом 1 кГц с уровнем -20 дБFS (NTSC) или -18 дБFS (PAL/EBU).

Поддерживаемые форматы охватывают весь спектр, используемый в SD- и HD-вещании: 525i и 625i для стандартного разрешения, 720p с частотами от 23.98 до 60 кадров в секунду, 1080i на 50, 59.94 и 60 Гц, 1080p с частотами от 23.98 до 30 кадров в секунду, а также 1080PsF (Progressive segmented Frame) — формат, который до сих пор применяется в постпродакшне. Всего 19 форматов. Для SD-выходов можно выбрать между Color Black (черное поле) и 75% Color Bars (цветовые полосы). Точность внутреннего генератора — 3 ppm, что более чем достаточно для любых вещательных применений. На практике это означает, что даже на длинных таймлайнах рассинхронизация видео и звука будет незаметна.

DIP-переключатели — это традиционный для AJA способ настройки, который инженеры ценят за надежность. На плате расположены переключатели для выбора формата первой группы, формата второй группы, типа SD-сигнала (Color Black или Color Bars) и режима AES-11 (Silence или Tone). Дополнительные переключатели задают конкретный HD-формат. Такая система может показаться архаичной для тех, кто привык к сенсорным экранам, но она имеет неоспоримое преимущество: настройки нельзя сбить случайным нажатием, и они сохраняются при отключении питания. Вы один раз выставили конфигурацию — и забыли о ней на годы.

С точки зрения надежности openGear как платформа предлагает то, чего не может дать отдельный мини-конвертер. Шасси OG-X-FR или OG-3-FR обеспечивает резервированное питание с горячей заменой блоков. Если один источник выходит из строя, второй подхватывает нагрузку без перерыва. Сама карта потребляет всего 6.75 Вт и поддерживает горячую замену (hot-swappable). Светодиодный индикатор на передней панели сигнализирует о наличии входного сигнала и статусе устройства. А пятилетняя гарантия AJA — это стандарт для всей линейки и серьезный аргумент в пользу долгосрочных инвестиций.

Управление через Ross DashBoard — это отдельная история. Приложение позволяет удаленно конфигурировать все карты openGear в шасси, мониторить их состояние и обновлять прошивку. Это особенно ценно для крупных инсталляций, где физический доступ к стойке может быть затруднен. DashBoard доступен для Windows, macOS и Linux и распространяется бесплатно. Для еще более глубокой интеграции поддерживается REST API.

Если подводить итог, OG-GEN10 — это идеальный выбор для тех, кто уже использует openGear-инфраструктуру и хочет добавить надежный синхрогенератор в тот же рэк. По сравнению с коробочным GEN10 вы получаете больше выходов, резервированное питание и удаленное управление, не теряя при этом в точности и надежности. Для небольших студий, где достаточно одного синхрогенератора, возможно, имеет смысл смотреть в сторону GEN10. Но для аппаратных с парком openGear-устройств OG-GEN10 — это естественный выбор. Приобрести AJA OG-GEN10 можно в магазине vismedia.ru.
