Синхрогенератор LES DG-168LTG

В профессиональном телевизионном вещании и системах видеопроизводства точная временная привязка каждого кадра является критическим условием для корректного монтажа, многоканальной записи и синхронизации звука с изображением. Адресно-временной код LTC (Linear Timecode) используется для маркировки каждого кадра видео уникальным временным идентификатором, что позволяет синхронизировать работу видеомагнитофонов, звукозаписывающих устройств, систем автоматизации и графических станций. LES DG-168LTG — это высокостабильный генератор сигналов LTC, разработанный российской компанией «ЛЭС-ТВ» для профессиональных студий, передвижных телевизионных станций и систем вещания. Устройство формирует сигналы временного кода в строгом соответствии с ГОСТ IEC 60461-2014, обеспечивая надёжную синхронизацию оборудования как в традиционных аналоговых, так и в современных цифровых комплексах.

Генератор оснащён шестью симметричными выходами на разъёмах XLR (male) с выходным сопротивлением 50 Ом и номинальным уровнем сигнала 4 В, рассчитанными на подключение нагрузки 600 Ом, а также восемью несимметричными выходами BNC с сопротивлением 75 Ом и уровнем 1 В. Такое разнообразие выходов позволяет одновременно подключать до 14 потребителей — от профессиональных видеомагнитофонов и звуковых рабочих станций до устройств автоматизации вещания и систем синхронизации. Кадровая частота сигнала LTC составляет 25 Гц, что соответствует европейскому стандарту PAL и обеспечивает совместимость с большинством студийного оборудования.

Ключевой особенностью DG-168LTG является наличие трансформаторного входа LTC (XLR-f) с чувствительностью 0,5 В и допустимым размахом входного сигнала от 0,5 до 10 В. На вход можно подавать как симметричные, так и несимметричные сигналы. При наличии внешнего сигнала LTC генератор автоматически и безрывно переходит в режим ведения от внешнего источника. Переход между режимами (автономный, ведение от внешнего LTC или синхронизация от NTP) происходит автоматически, что обеспечивает непрерывность временной привязки даже при сбоях внешних источников.

В автономном режиме генератор использует внутренние часы реального времени (RTC) с резервным питанием от элемента CR-2032. Точность хода составляет не хуже 4 секунд в сутки, а по специальному заказу может быть увеличена до 2 кадров в сутки (что соответствует ±1/25 секунды). При синхронизации от внешнего NTP-сервера (доступной через встроенный Ethernet-порт) точность возрастает до ±500 мкс, что удовлетворяет самым строгим требованиям профессионального вещания. В web-интерфейсе можно задать до четырёх адресов NTP-серверов и настроить интервал запросов, обеспечивая резервирование и высокую надёжность синхронизации.

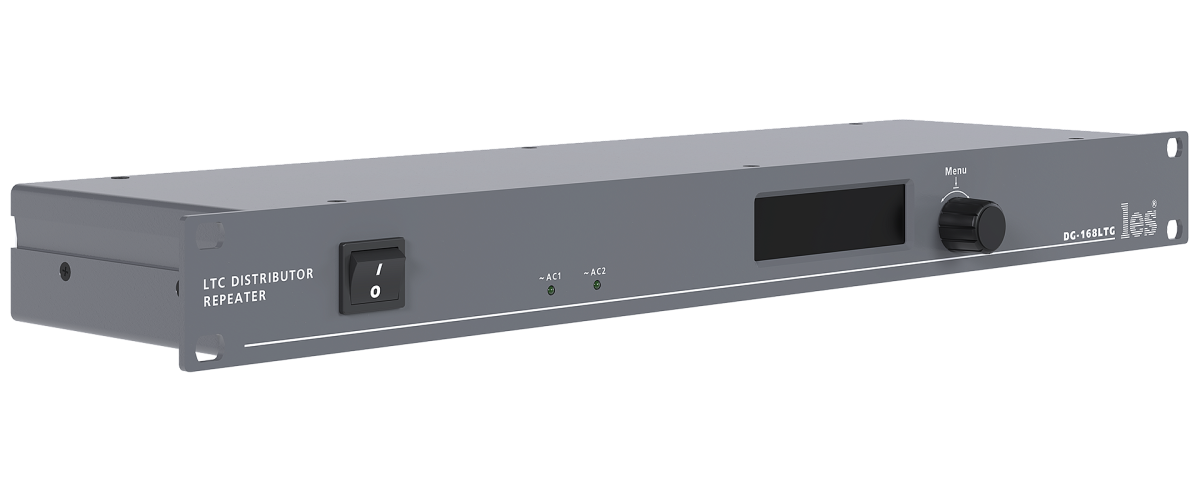

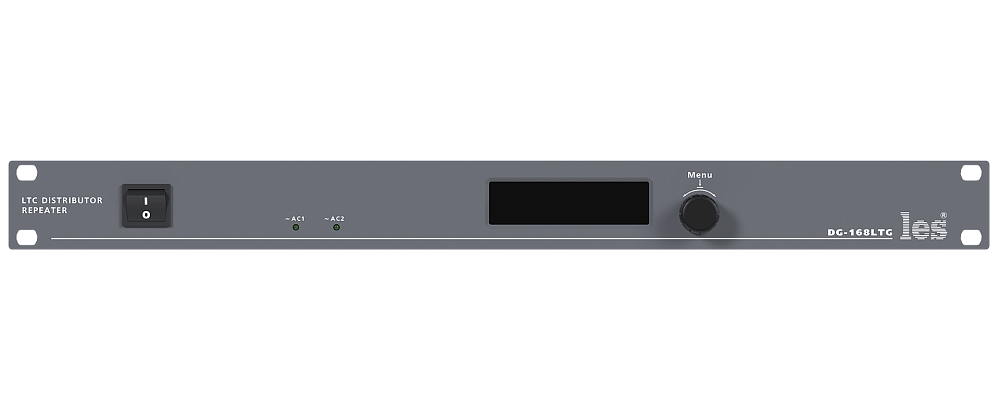

Управление генератором осуществляется как локально, так и удалённо. На передней панели расположен яркий OLED-дисплей, отображающий текущее время, дату, тайм-код и источник синхронизации (INT, NTP или LTC). Энкодер «Menu» позволяет вручную устанавливать дату, время и кадры, а также выбирать источник синхронизации. Для удалённого управления предусмотрен порт Ethernet RJ-45 с поддержкой web-интерфейса. Через браузер доступны страницы: «Панель управления» для выбора источника синхронизации, установки времени, смены системного имени (мнемоники) и настройки NTP; «Сетевые настройки» для изменения IP-адреса, маски, шлюза, DNS и SNMP-параметров; «Смена пароля» для установки защиты (по умолчанию пароль отсутствует); «Об изделии» для просмотра модели, серийного номера, версии ПО, даты сборки и MAC-адреса. Также доступна загрузка MIB-файла для интеграции с системами SNMP-мониторинга.

Особого внимания заслуживает система электропитания генератора. DG-168LTG оснащён двумя независимыми блоками питания, работающими в режиме горячего резерва (основной и резервный). Каждый блок подключается через отдельный разъём IEC C14 и защищён собственным предохранителем. Работа прибора гарантируется при наличии напряжения хотя бы на одном из входов, что позволяет подключать блоки к двум разным источникам питания (например, к основной сети и к источнику бесперебойного питания). Индикаторы «AC1» и «AC2» на передней панели наглядно показывают наличие напряжения на каждом из блоков. Потребляемая мощность не превышает 9 Вт, что делает устройство экономичным и экологичным.

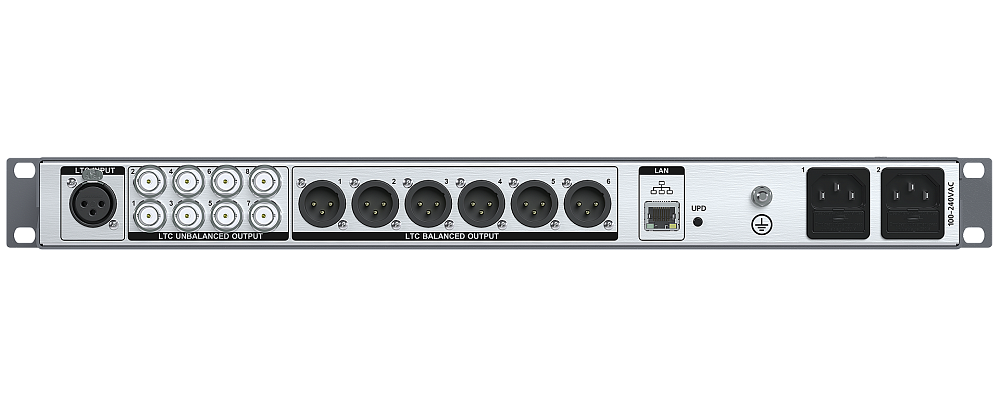

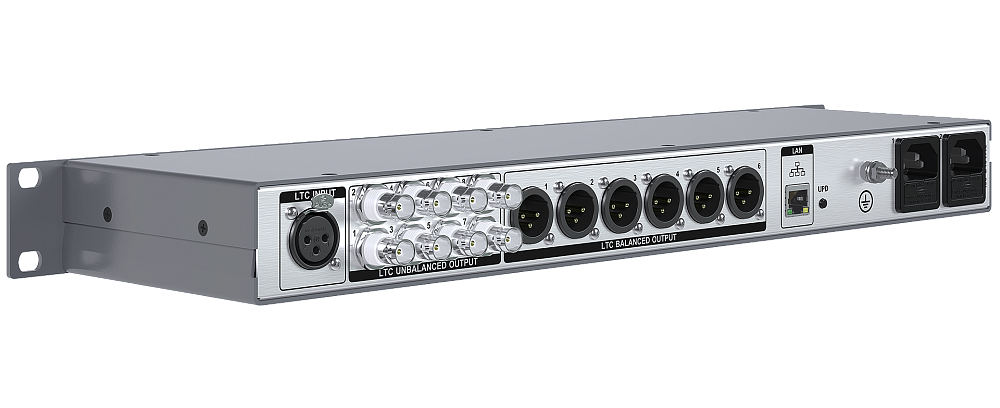

Генератор выполнен в стандартном 19-дюймовом корпусе высотой 1U и глубиной 123 мм, что позволяет легко интегрировать его в монтажную стойку. Вес устройства составляет всего 2,4 кг. На задней панели помимо разъёмов питания, входов и выходов LTC, Ethernet, кнопки UPD и клеммы сигнального заземления расположены все необходимые коммутационные элементы. Производитель рекомендует устанавливать прибор только на опорные уголки или полку, избегая крепления исключительно за лицевую панель, чтобы предотвратить деформацию корпуса под тяжестью кабелей. Для заземления предусмотрена отдельная клемма, а в руководстве даны чёткие рекомендации по организации «звездного» заземления для минимизации помех и земляных петель.

Генератор DG-168LTG может эффективно использоваться в составе комплексных систем синхронизации вместе с другими устройствами «ЛЭС-ТВ». Для обеспечения эталонной видеосинхронизации в студии рекомендуется применять синхрогенераторы DG-08LTB↗, формирующие black burst и Tri-level, а в качестве распределителей сигналов — соответствующие модули LES. Пульты комментаторов AR-212ASM↗ и AR-214ASM↗ также могут использовать сигналы LTC для привязки временных меток к аудиоматериалу. Благодаря наличию двух резервируемых блоков питания и автоматическому переключению между источниками синхронизации, генератор гарантирует бесперебойную работу даже в самых критичных условиях вещания.
