Видеосендер Accsoon CineView Master 4K

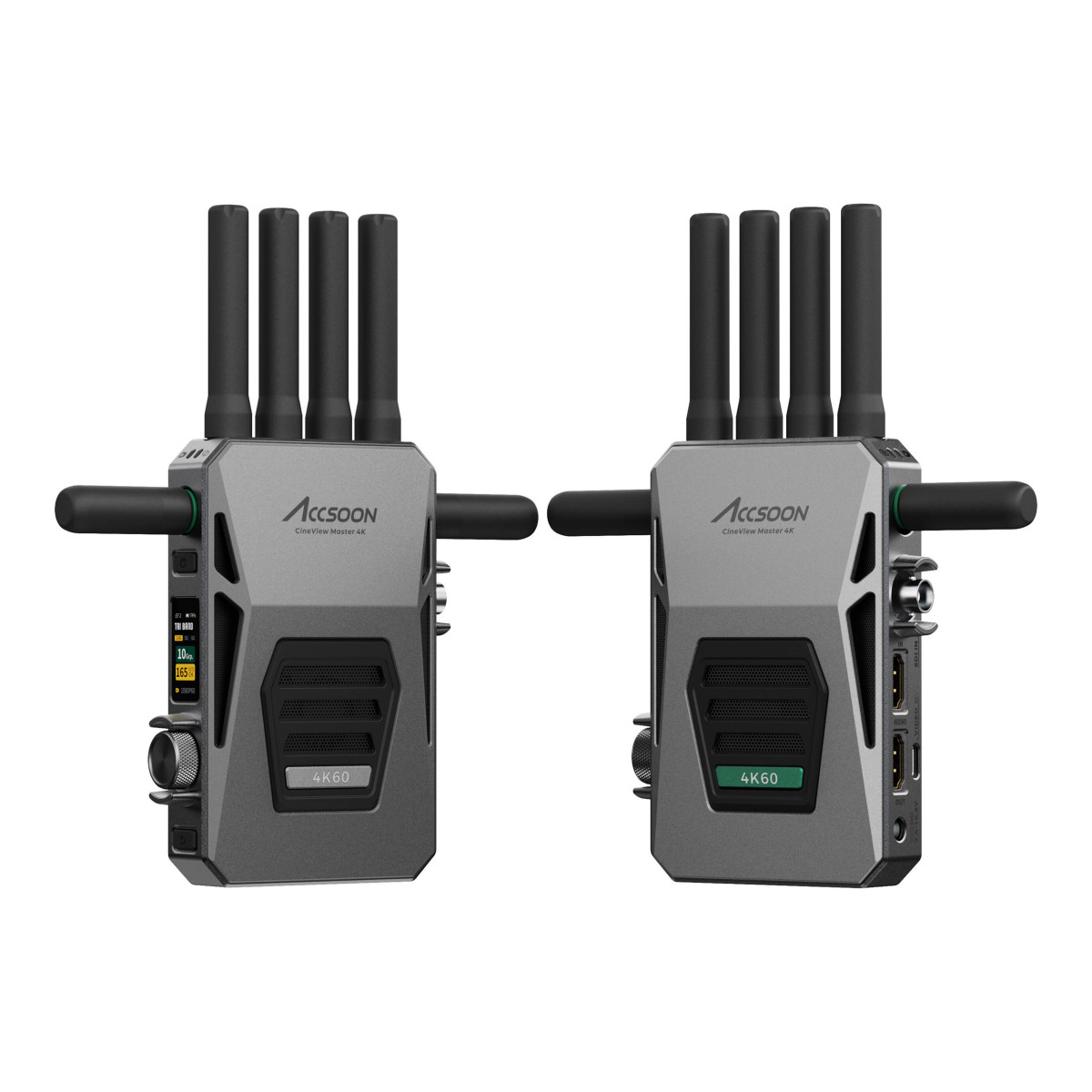

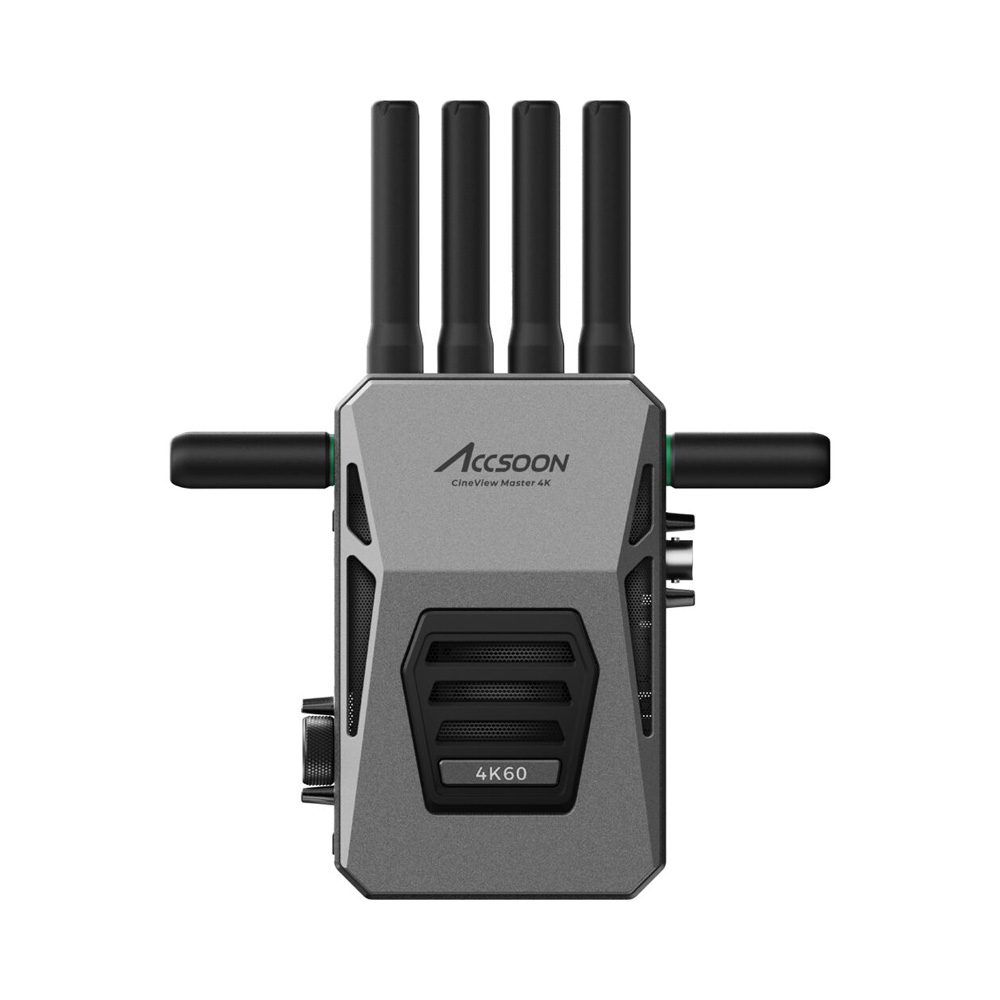

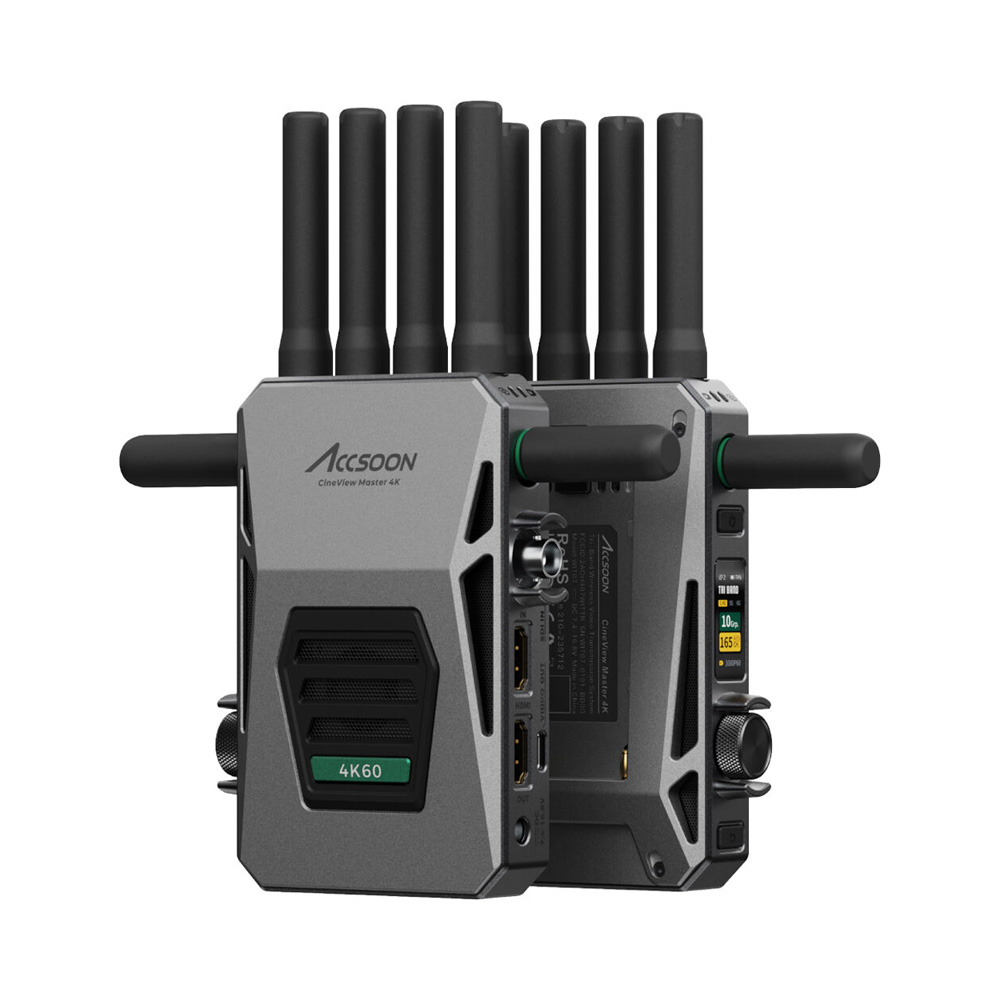

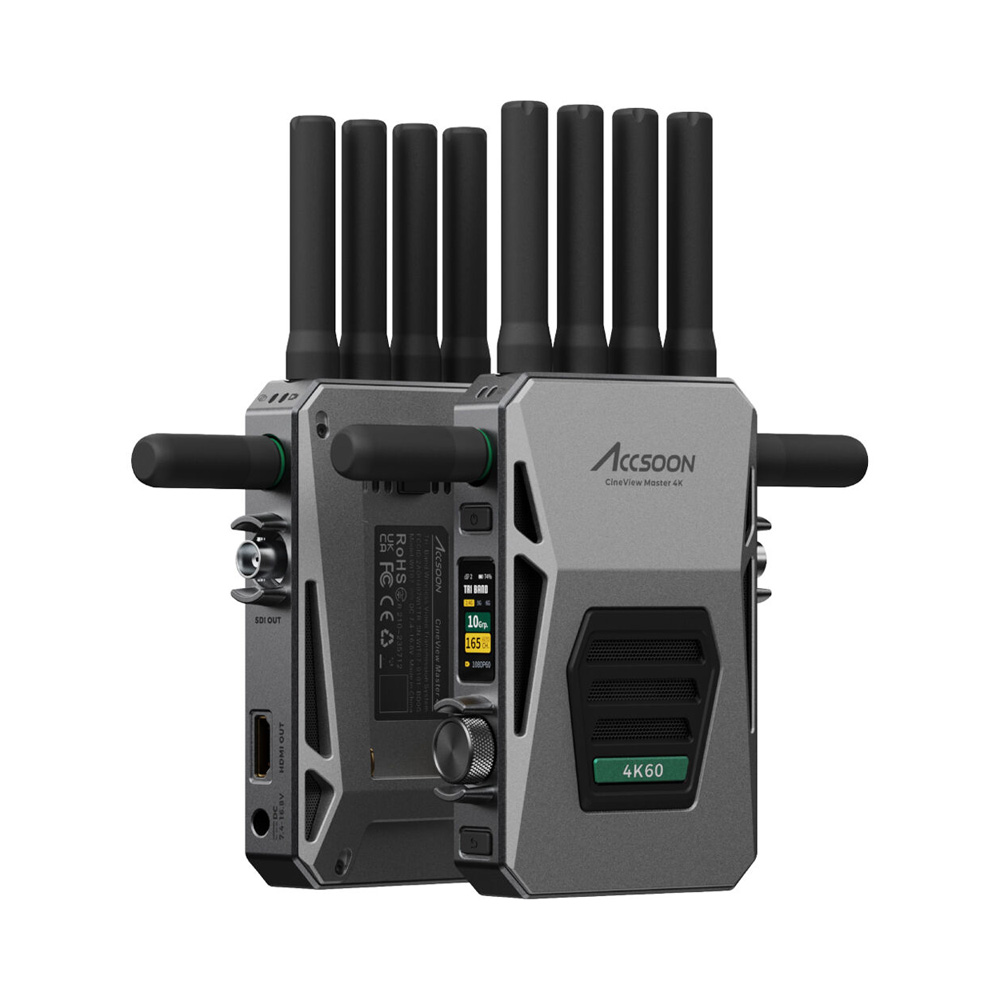

В профессиональной среде при работе с камерами, поддерживающими 4K-разрешение, возникает потребность в беспроводной передаче видеосигнала без потери качества и с минимальной задержкой. Устройство Accsoon CineView Master 4K представляет собой комплект, состоящий из передатчика (TX) и приёмника (RX), предназначенный для беспроводной передачи видеосигнала с разрешением до 4096×2160 (DCI 4K) или 3840×2160 (UHD 4K) с частотой до 60 кадров в секунду. Система обеспечивает дальность связи до 2,5 километра в условиях прямой видимости и может обслуживать одновременно до пяти принимающих устройств, включая выделенный приёмник и мобильные устройства на iOS и Android.

Передача видеосигнала осуществляется одновременно в трёх частотных диапазонах: 2,4 ГГц, 5 ГГц и 6 ГГц. В диапазоне 6 ГГц доступно 14 дополнительных каналов, которые не пересекаются с каналами большинства бытовых и профессиональных беспроводных устройств. Передатчик формирует три параллельных потока данных. Приёмник принимает все три потока и интеллектуально объединяет их, выбирая фрагменты с наименьшим уровнем помех и ошибок. Если в одном из диапазонов возникает интерференция (например, от других Wi-Fi сетей, радиомикрофонов или Bluetooth-устройств), система автоматически перераспределяет нагрузку на оставшиеся два диапазона. В результате соединение остаётся стабильным без заметных разрывов и артефактов изображения даже в условиях высокой плотности радиоэфира, характерной для концертных площадок, выставочных центров и мест массового скопления людей.

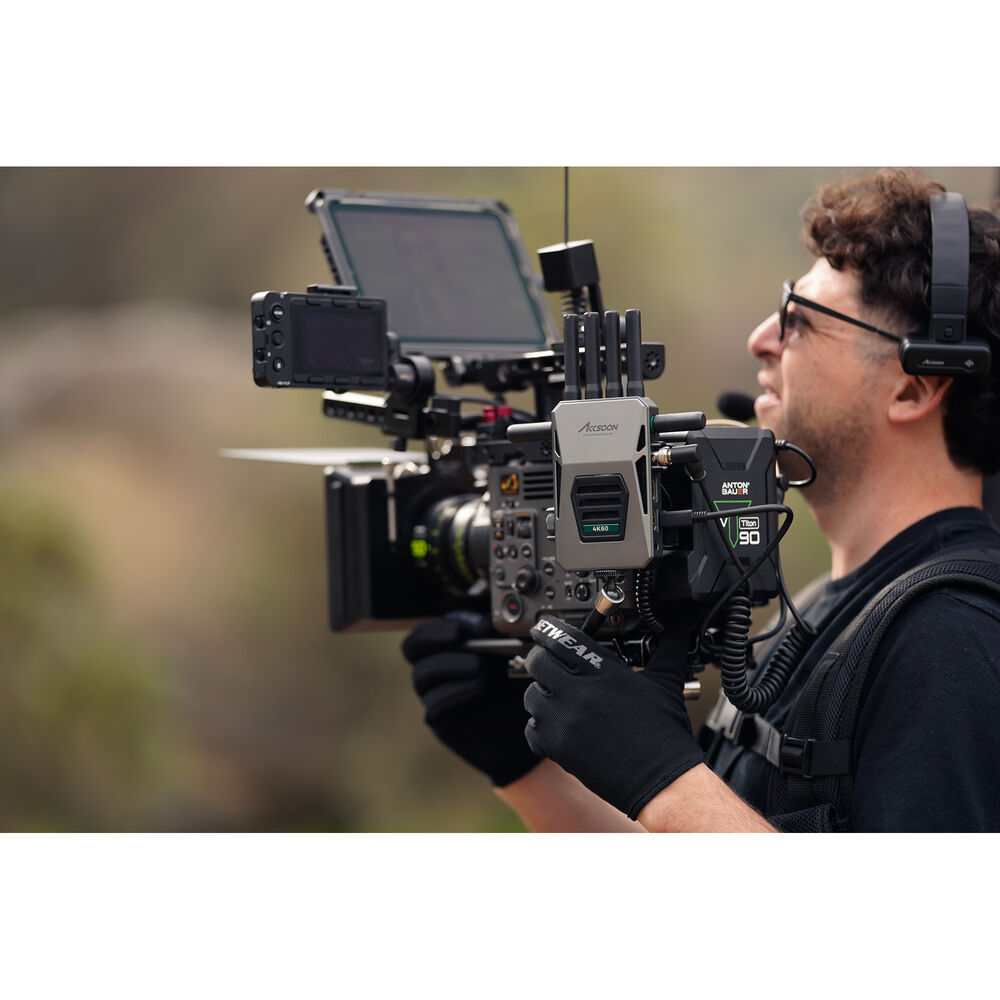

Время задержки (латентность) от момента поступления сигнала на вход передатчика до его появления на выходе приёмника составляет 25 миллисекунд при работе с разрешением 1080p и 35 миллисекунд при работе с 4K. Эти значения не включают задержку, вносимую самой камерой. При частоте кадров 60 Гц задержка при передаче 4K составляет около двух кадров, что позволяет фокус-пуллеру точно наводить резкость в реальном времени, а оператору — комфортно оценивать композицию кадра и отслеживать движение объектов. Такие показатели достигнуты за счёт использования высокопроизводительного процессора обработки видео, который кодирует поток в реальном времени с битрейтом до 40 Мбит/с.

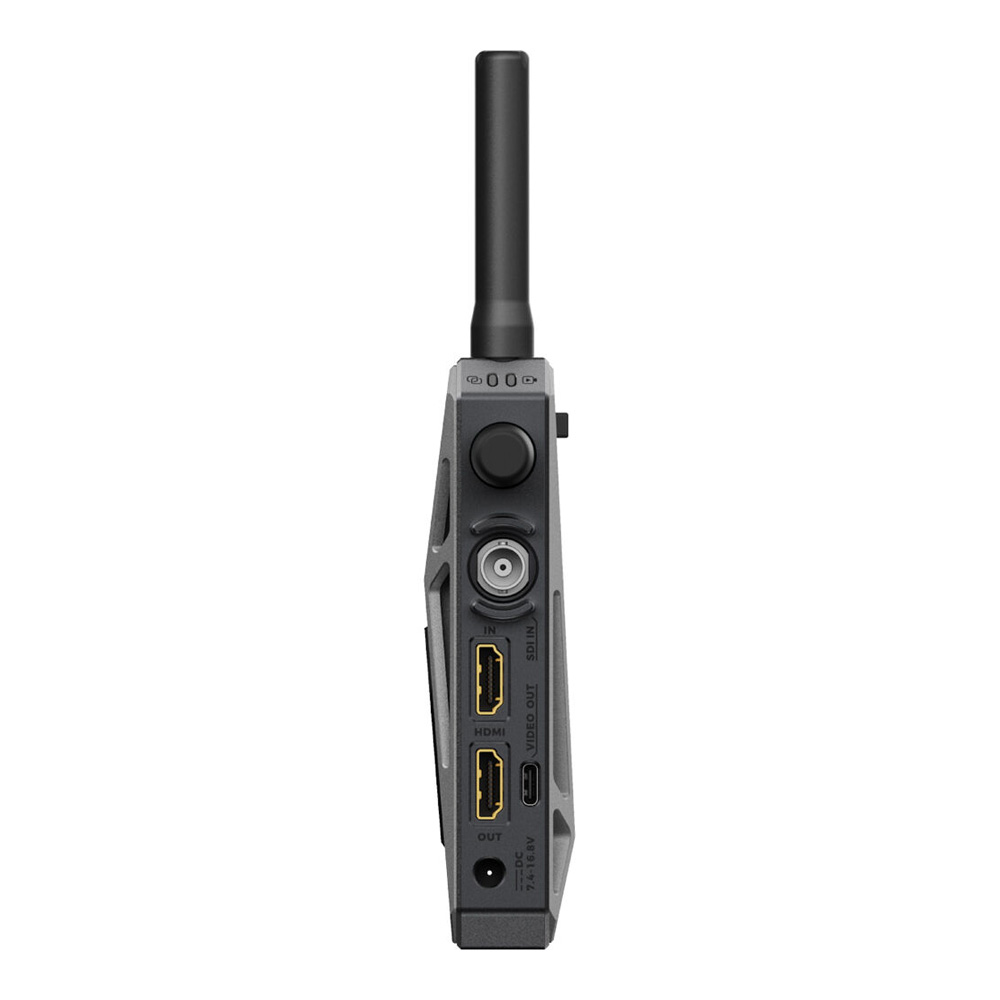

Передатчик CineView Master 4K оснащён двумя видеовходами: 3G-SDI (разъём BNC) и HDMI 2.0 (разъём Type A). Вход HDMI поддерживает сигналы с разрешением до DCI 4K60 (4096×2160) и UHD 4K60 (3840×2160). Вход SDI поддерживает сигналы с разрешением до 1080p60. На корпусе передатчика также имеется петлевой выход HDMI, который повторяет входной сигнал. Это позволяет одновременно подавать видеосигнал на штатный видоискатель камеры или на дополнительный проводной монитор, не используя разветвитель. При подключении источника через SDI петлевой выход HDMI неактивен. Приёмник имеет два видеовыхода: 3G-SDI и HDMI 2.0. Оба выхода могут работать одновременно, выдавая сигнал на два разных монитора. Разрешение и частота кадров на выходах приёмника соответствуют входному сигналу передатчика. Поддерживаются форматы 1080p при частотах 23,98/24/25/29,97/30/50/59,94/60 Гц, а также 1080i, 720p, 576p и 480p.

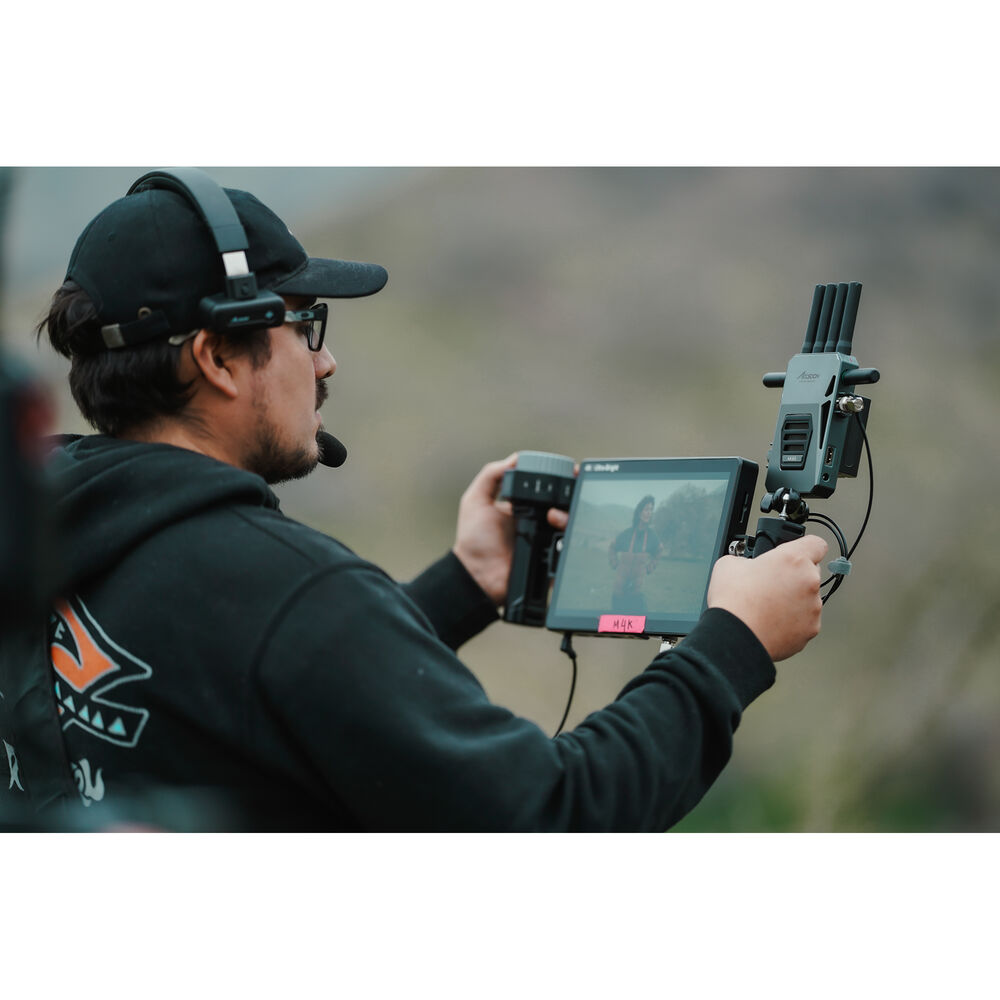

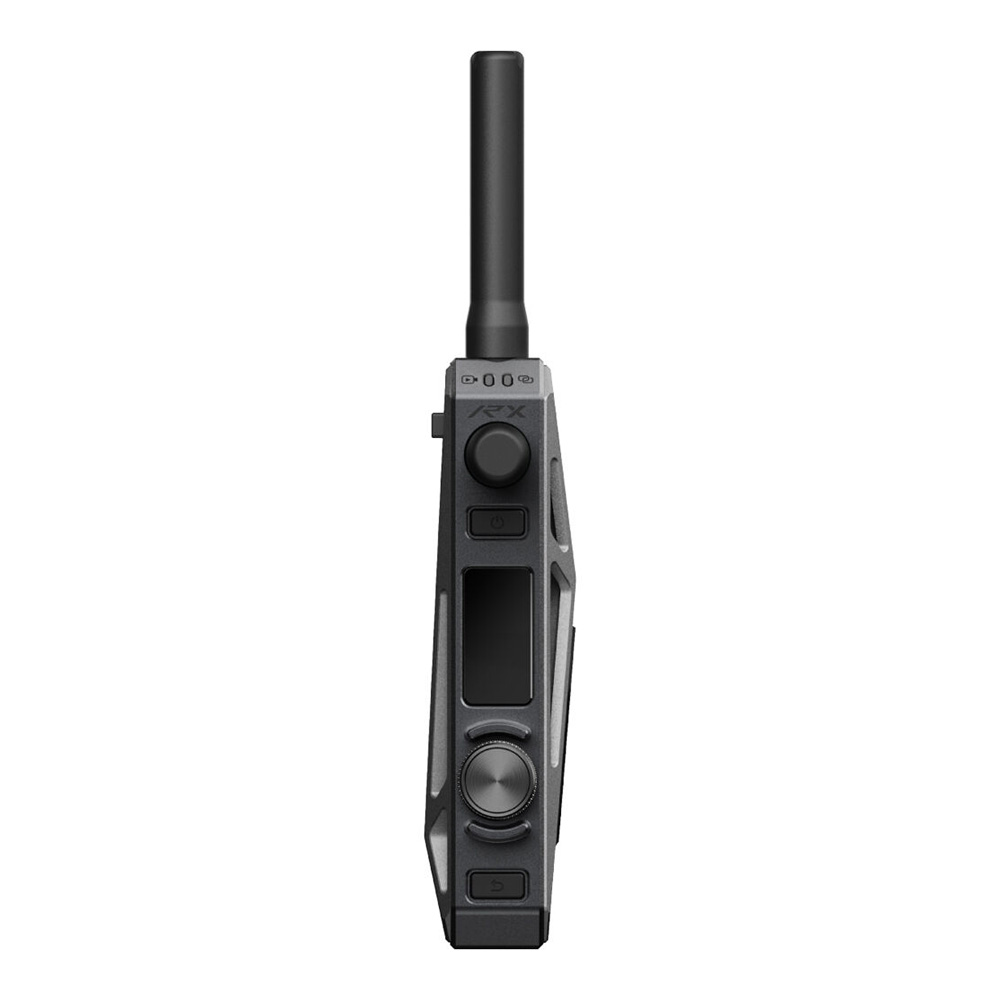

CineView Master 4K может одновременно обслуживать до пяти принимающих устройств. В эту конфигурацию входит один выделенный приёмник (RX), подключаемый по беспроводной сети, и до четырёх дополнительных устройств: смартфонов, планшетов на iOS или Android, а также дополнительных приёмников CineView Master 4K RX (приобретаются отдельно). Комбинация устройств может быть любой в пределах этого лимита. Для мобильных устройств используется бесплатное приложение Accsoon SEE, доступное в App Store и Google Play. Приложение подключается к передатчику по Wi-Fi напрямую. На экране мобильного устройства отображается видеопоток с камеры. В интерфейс приложения встроены профессиональные инструменты мониторинга: осциллограмма (Waveform), вектороскоп (Vectorscope), гистограмма яркости, гистограмма RGB, ложные цвета (False Color), зебра (Zebra), фокус-пикинг (Peaking), а также возможность загрузки и применения пользовательских 3D LUT в формате .cube. Кроме того, приложение позволяет записывать видеопоток на мобильное устройство и вести RTMP-стриминг на популярные платформы (YouTube, Facebook, Twitch).

Передатчик CineView Master 4K имеет выход USB-C, который поддерживает прямое подключение iPhone или iPad через кабель USB-C – Lightning (входит в комплект) или USB-C – USB-C. При таком подключении мобильное устройство работает как проводной монитор с нулевой дополнительной задержкой. Передатчик одновременно заряжает подключённый iPhone или iPad, подавая ток до 2,4 А. Проводное подключение также даёт доступ к облачным сервисам, таким как Frame.io, для организации рабочего процесса Camera-to-Cloud.

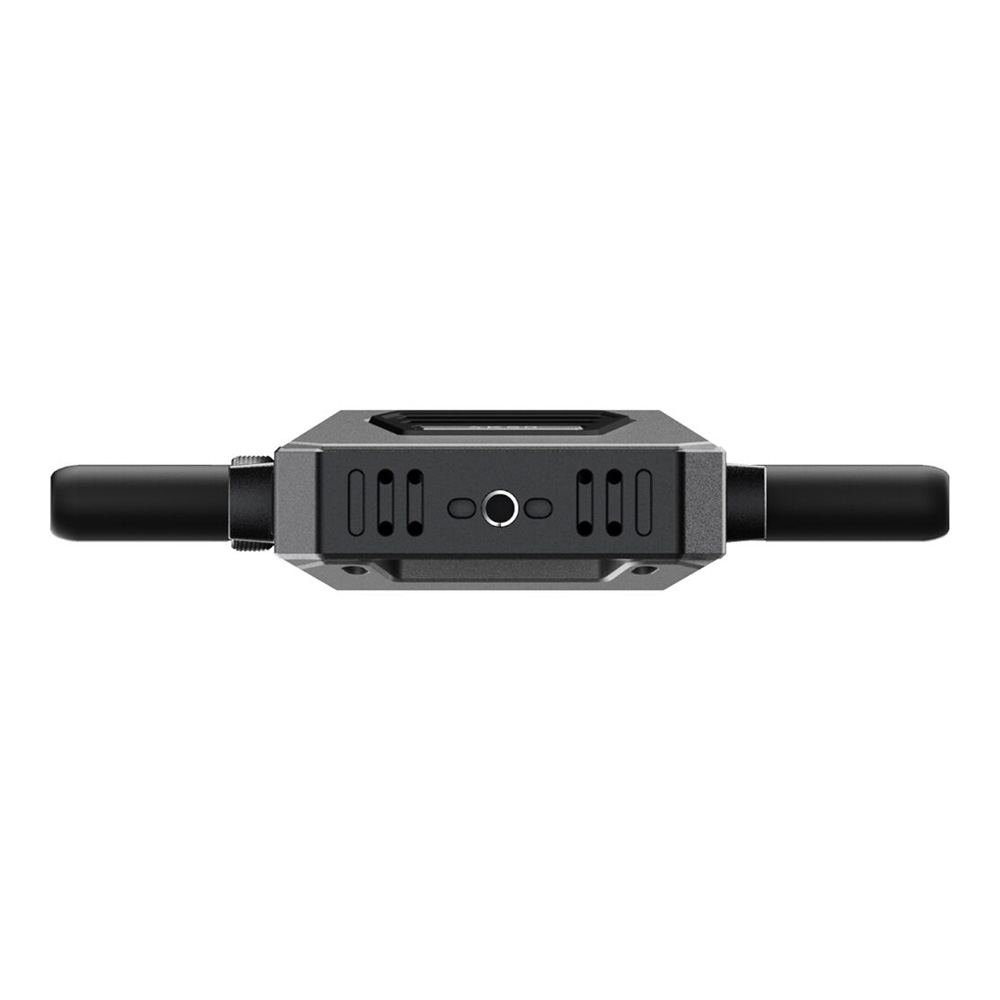

Корпуса передатчика и приёмника выполнены из алюминиевого сплава. Для охлаждения электроники используются регулируемые вентиляторы. Пользователь может выбрать один из трёх режимов работы вентиляторов: максимальное охлаждение (высокая скорость вращения, повышенный уровень шума), сбалансированный режим (средняя скорость, умеренный шум) и бесшумный режим (минимальная скорость, вентиляторы почти не слышны при записи звука). Бесшумный режим рекомендуется использовать при съёмке интервью, акустических концертов и в других тихих сценах, где посторонний шум может попасть в микрофоны. Габариты каждого блока составляют 130×95×32 мм без учёта выступающих антенн.

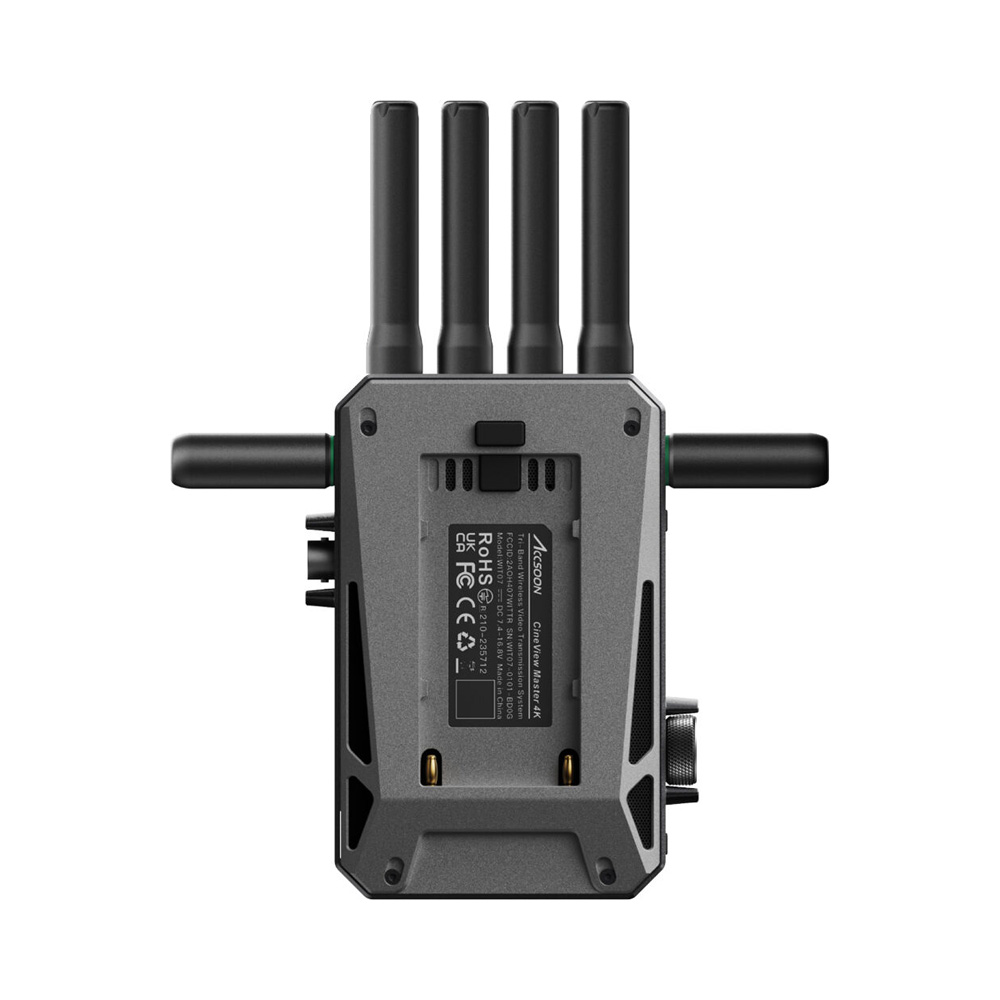

Питание передатчика и приёмника может осуществляться двумя способами. На задней панели каждого блока имеется батарейная площадка для аккумуляторов Sony NP-F серии L (модели NP-F550, NP-F750, NP-F970). При использовании аккумулятора NP-F970 ёмкостью 7800 мАч время работы передатчика составляет около 7–8 часов, приёмника — около 8–10 часов (в зависимости от нагрузки и режима работы вентиляторов). Второй способ — через разъём постоянного тока DC IN (диаметр 5,5×2,1 мм, центральный контакт положительный) с напряжением от 7,4 до 16,8 В. При подключении внешнего источника питания (сетевого блока или кабеля D-Tap от V-Mount батареи) устройство продолжает работать даже при полном разряде установленного NP-F аккумулятора. При подключённом DC IN возможна «горячая» замена аккумулятора NP-F: извлечение разрядившейся батареи не приводит к выключению устройства. Потребляемая мощность передатчика составляет 6,5 Вт, приёмника — 6,5 Вт. Опционально доступна V-Mount пластина, позволяющая питать систему напрямую от более ёмких профессиональных батарей.

В комплект поставки Accsoon CineView Master 4K входят: видеопередатчик (TX), видеоприёмник (RX), 8 антенн для диапазонов 2,4 ГГц и 5 ГГц, 6 антенн для диапазона 6 ГГц, переходник для крепления на холодный башмак (shoe-mount) для каждого блока, кабель USB-C – USB-C (для проводного подключения к iPad или Android-устройству), кабель USB-C – Lightning (для проводного подключения к iPhone), шестигранный ключ для обслуживания антенных разъёмов, руководство пользователя, гарантийный талон. Аккумуляторы Sony NP-F, кабели HDMI и SDI, сетевые блоки питания, V-Mount пластина не входят в комплект и приобретаются отдельно.

Рабочий диапазон температур — от -10°C до +40°C. При отрицательных температурах литий-ионные аккумуляторы NP-F могут быстрее разряжаться и терять ёмкость — это свойство батарей, а не самого передатчика. При использовании на открытом воздухе в холодное время года рекомендуется сохранять аккумуляторы в тепле и устанавливать их в устройство непосредственно перед началом работы.
