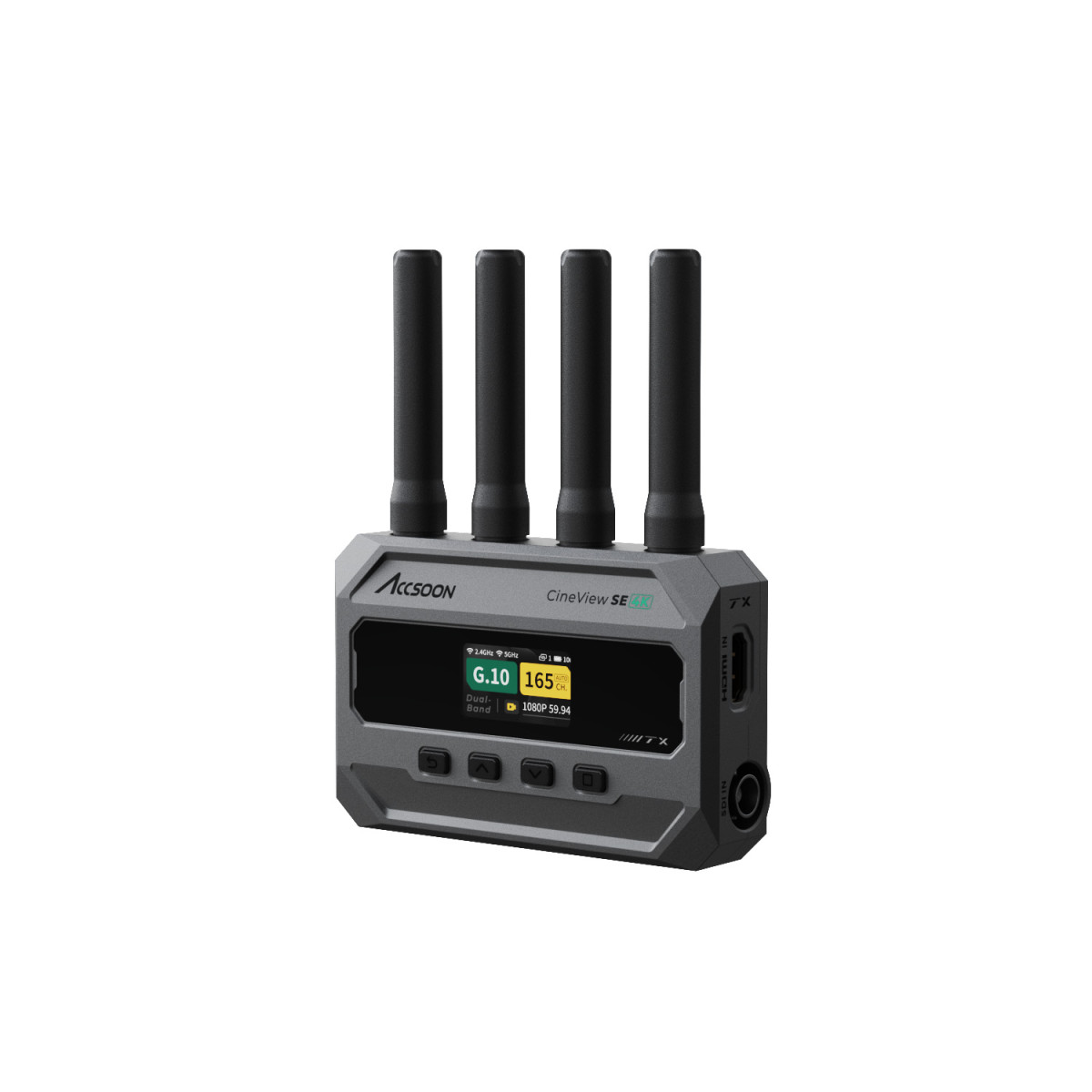

Передатчик Accsoon CineView SE 4K TX видеосендера

Для беспроводной передачи видеосигнала с камеры на удалённые мониторы и мобильные устройства используется передатчик Accsoon CineView SE 4K TX. Это устройство предназначено для работы в составе системы CineView SE 4K, обеспечивая трансляцию видео высокого разрешения с задержкой, незаметной для большинства операторских задач. Передатчик подключается к камере через интерфейсы 3G-SDI или HDMI 2.0 и отправляет сигнал на приёмники, а также на смартфоны и планшеты под управлением iOS и Android.

Одной из ключевых характеристик CineView SE 4K TX является поддержка разрешения до UHD 4K (3840×2160) при частоте 30 кадров в секунду через HDMI-вход. При использовании SDI-входа максимальное разрешение составляет 1920×1080 с частотой 60 кадров в секунду. Для сжатия видеопотока используется кодек H.265, который обеспечивает более эффективное кодирование по сравнению с H.264, сохраняя детализацию при том же битрейте. Доступно 12 уровней регулировки битрейта, что позволяет выбирать баланс между качеством изображения и дальностью передачи в зависимости от радиочастотных условий на площадке.

Передатчик оснащён двумя видеовходами: 3G-SDI (разъём BNC) и HDMI 2.0 (разъём Type A). На корпусе также имеется петлевой выход HDMI, который повторяет входной сигнал. Это позволяет одновременно подавать видеосигнал на штатный видоискатель камеры или на дополнительный проводной монитор без использования разветвителя. При подключении источника через SDI петлевой выход HDMI неактивен. Вход SDI совместим с уровнями сигнала Level A и Level B, что обеспечивает совместимость с широким спектром профессионального оборудования.

Беспроводная передача сигнала осуществляется одновременно в двух частотных диапазонах — 2,4 ГГц и 5 ГГц. Передатчик формирует два потока данных. Приёмные устройства (приёмник CineView SE 4K RX, совместимые приёмники CineView Master 4K, беспроводные мониторы CineView M7 Pro, а также мобильные устройства через приложение Accsoon SEE) принимают оба потока и объединяют их. Если в одном диапазоне возникают помехи, система использует более чистый канал во втором диапазоне. Это обеспечивает устойчивость соединения даже в условиях плотного радиоэфира, характерного для концертных площадок, выставочных центров и мест массового скопления людей. Максимальная дальность уверенного приёма в условиях прямой видимости достигает 400 метров.

Время задержки (латентность) от момента поступления сигнала на вход передатчика до его отображения на приёмном устройстве составляет менее 50 миллисекунд при передаче в формате 1080p60 и менее 100 миллисекунд при передаче в формате 4K30. Эти значения не включают задержку, вносимую самой камерой. При частоте кадров 60 Гц задержка 50 мс составляет около трёх кадров. Такой уровень отклика достаточен для комфортного режиссёрского мониторинга, оценки композиции кадра и отслеживания движения объектов. Для высокоточного управления фокусом с очень светосильной оптикой при быстрых перемещениях задержка может быть заметна, но в большинстве сценариев этот показатель остаётся приемлемым.

Передатчик CineView SE 4K TX поддерживает управление совместимыми камерами через мобильное приложение Accsoon SEE. Для этого камера подключается к передатчику по кабелю USB-C (приобретается отдельно). Приложение позволяет дистанционно регулировать следующие параметры: выдержка, диафрагма, ISO, баланс белого. Доступно управление автофокусом касанием экрана — достаточно коснуться нужной области на дисплее смартфона или планшета, чтобы камера переключила на неё фокус. Реализована двунаправленная функция запуска и остановки записи: при активации записи на камере синхронно начинается запись на всех подключённых мониторах (при использовании приложения или совместимых рекордеров). На момент выпуска передатчик совместим со следующими моделями камер: Sony FX3, FX30, A7 IV, A7S III, A9 III, A7C II; Canon R5, R5 Mark II, R6, R6 Mark II, R7, R8. Производитель периодически выпускает обновления встроенного программного обеспечения, которые добавляют поддержку новых моделей.

Передатчик может одновременно обслуживать до пяти принимающих устройств. В эту конфигурацию входят: один проводной монитор, подключаемый через порт USB-C с поддержкой видеовыхода (например, iPhone или iPad), и до четырёх беспроводных устройств. Беспроводными устройствами могут быть выделенные приёмники CineView SE 4K RX, приёмники CineView Master 4K, беспроводные мониторы CineView M7 Pro и мобильные устройства (смартфоны, планшеты) с установленным приложением Accsoon SEE. Комбинация устройств может быть любой в пределах указанного лимита. Для мобильных устройств приложение Accsoon SEE предоставляет профессиональные инструменты мониторинга: фокус-пикинг, зебру, ложные цвета, гистограмму, осциллограмму, вектороскоп, а также загрузку и применение пользовательских 3D LUT. Приложение также поддерживает запись видеопотока на мобильное устройство и RTMP-стриминг на популярные платформы (YouTube, Facebook, Twitch).

Порт USB-C на передатчике выполняет две функции. Во-первых, это видеовыход для подключения мобильного устройства по кабелю. При таком подключении передача видео происходит практически без дополнительной задержки, а передатчик одновременно заряжает подключённый смартфон или планшет (выходной ток до 2,4 А). Во-вторых, через этот же порт можно подать питание на передатчик от внешнего источника (5 В / 2 А). При подключённом внешнем питании возможна «горячая» замена аккумулятора NP-F: извлечение разрядившейся батареи не приводит к выключению устройства.

Корпус передатчика выполнен из алюминиевого сплава. Внутри нет вентилятора — охлаждение пассивное, через поверхность корпуса. Это исключает появление шума, который мог бы быть записан микрофонами при съёмке тихих сцен. Габариты устройства (без учёта выступающих антенн) составляют 120×75×30 мм. Вес — 245 граммов. На верхней панели расположены четыре разъёма RP-SMA для подключения внешних антенн. В комплект поставки входят восемь складных антенн (четыре для передатчика, четыре для приёмника). Антенны съёмные: при необходимости их можно заменить на антенны с другим коэффициентом усиления.

На передней панели передатчика установлен цветной ЖК-дисплей диагональю 1,05 дюйма. На дисплей выводится следующая информация: текущий статус радиосоединения, выбранный видеовход (SDI или HDMI), уровень сигнала, количество подключённых устройств и уровень заряда аккумулятора. Управление настройками передатчика осуществляется через мобильное приложение Accsoon SEE — на корпусе нет кнопок и меню. При подключении к передатчику через приложение пользователь может выбрать частотный канал, настроить битрейт, обновить прошивку.

Питание передатчика может быть организовано тремя способами. На задней панели имеется батарейная площадка для аккумуляторов Sony NP-F серии L (модели NP-F550, NP-F750, NP-F970). При использовании аккумулятора NP-F970 ёмкостью 7800 мАч время непрерывной работы передатчика составляет около 6–8 часов (в зависимости от выходной мощности сигнала и температуры окружающей среды). Второй способ — через разъём постоянного тока DC IN (диаметр 5,5×2,1 мм, центральный контакт положительный) с напряжением от 7,4 до 16,8 В. Подключение внешнего источника питания (сетевого блока или кабеля D-Tap от V-Mount батареи) позволяет не расходовать ресурс встроенного аккумулятора. Третий способ — через порт USB-C (5 В / 2 А). Поддерживается «горячая» замена аккумулятора NP-F при подключённом DC IN или USB-C. Потребляемая мощность передатчика составляет около 6,5 Вт. Мощность радиосигнала на выходе — от 17 до 20 дБм (около 100 мВт). Рабочая температура — от -10°C до +40°C.

В комплект поставки Accsoon CineView SE 4K TX входят: видеопередатчик, восемь складных антенн (четыре для передатчика, четыре для приёмника), два переходника для крепления на холодный башмак (shoe-mount), краткое руководство пользователя. Аккумуляторы Sony NP-F, сетевые блоки питания, кабели HDMI и SDI, кабель USB-C для управления камерой приобретаются отдельно. Для использования всех функций управления камерой требуется кабель USB-C – USB-C или USB-C – соответствующий разъём камеры (в зависимости от модели).

Передатчик совместим с приёмником CineView SE 4K RX, а также с приёмниками CineView Master 4K и беспроводными мониторами CineView M7 Pro (после обновления прошивки). Для работы с мобильными устройствами требуется установить бесплатное приложение Accsoon SEE, доступное в App Store для iOS и Google Play для Android.
