Видеосендер Accsoon CineView SE

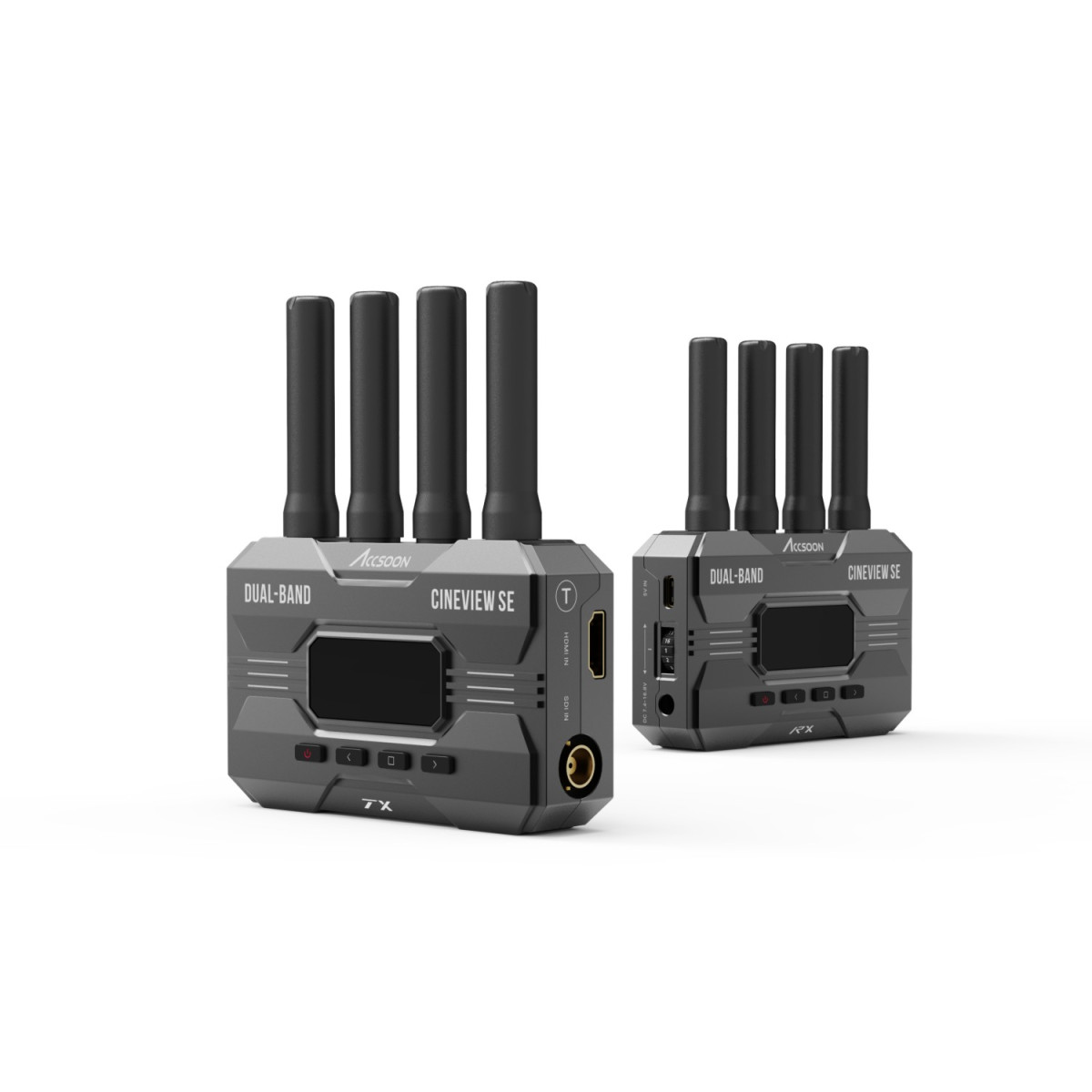

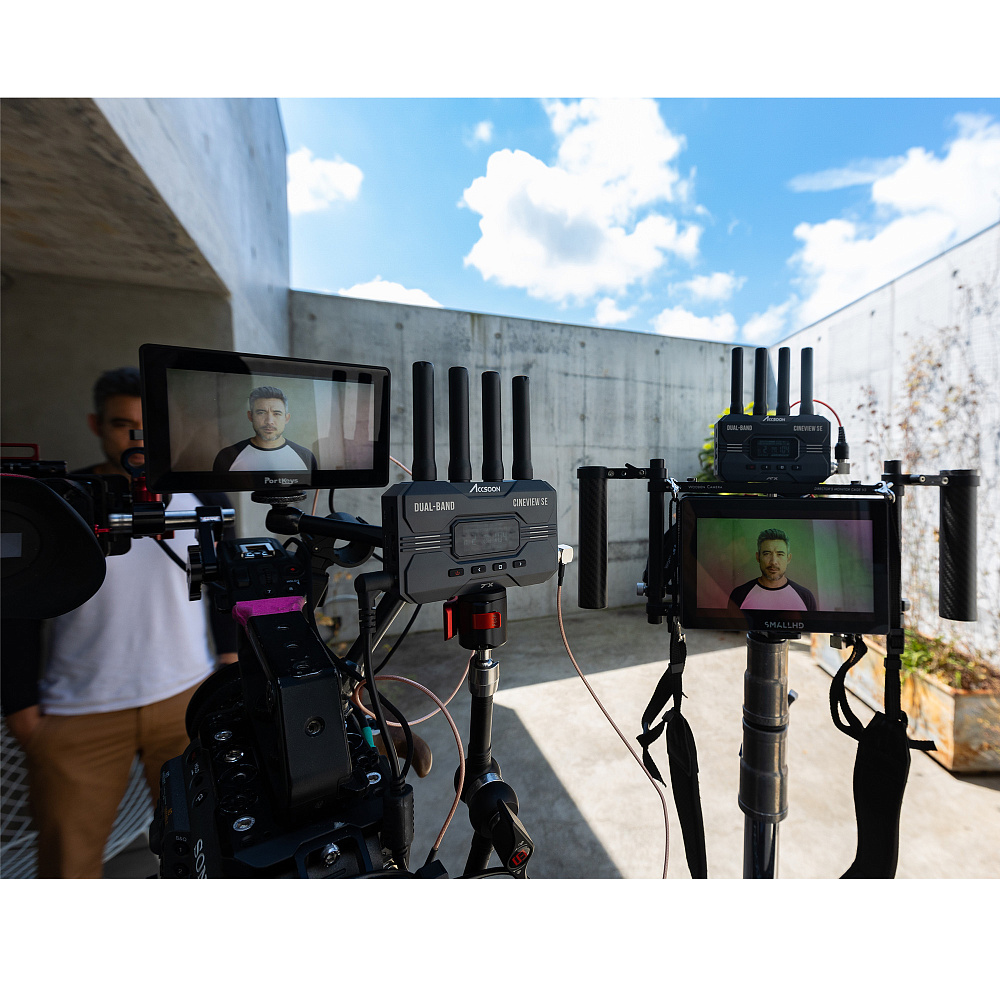

В профессиональном видеопроизводстве качественный беспроводной мониторинг позволяет режиссёру, ассистенту по фокусу и другим членам съёмочной группы одновременно видеть изображение с камеры без помех и задержек. Устройство Accsoon CineView SE — это комплект беспроводной видеопередачи, состоящий из передатчика (TX) и приёмника (RX). Он обеспечивает стабильную трансляцию сигнала с разрешением до 1080p 60 кадров в секунду на расстояние до 350 метров и может обслуживать до четырёх устройств одновременно, включая выделенный приёмник и мобильные устройства.

В основе работы CineView SE лежит двухдиапазонная технология передачи сигнала. Передатчик отправляет видеопоток одновременно в двух частотных диапазонах — 2,4 ГГц и 5 ГГц. Приёмник принимает оба потока и объединяет их, выбирая наиболее качественный сигнал. Если один из диапазонов подвержен помехам (например, от других Wi-Fi сетей, Bluetooth-устройств или радиомикрофонов), система автоматически использует более чистый канал во втором диапазоне. Такая схема обеспечивает устойчивое соединение в условиях плотной радиочастотной среды, характерной для съёмочных площадок с большим количеством оборудования.

Время задержки (латентность) при передаче видео в режиме Full HD не превышает 50 миллисекунд. Эта величина измеряется на выходе приёмника относительно входного сигнала передатчика и не включает задержку, вносимую камерой. При частоте кадров 60 в секунду задержка составляет около трёх кадров. Этого достаточно для комфортного наблюдения за композицией кадра и движением объектов, а также для выполнения большинства задач по наводке резкости, за исключением работы со сверхсветосильной оптикой и очень быстрыми перемещениями. Максимальная дальность устойчивого приёма в условиях прямой видимости достигает 350 метров. При работе внутри помещений дальность уменьшается пропорционально толщине и материалу стен.

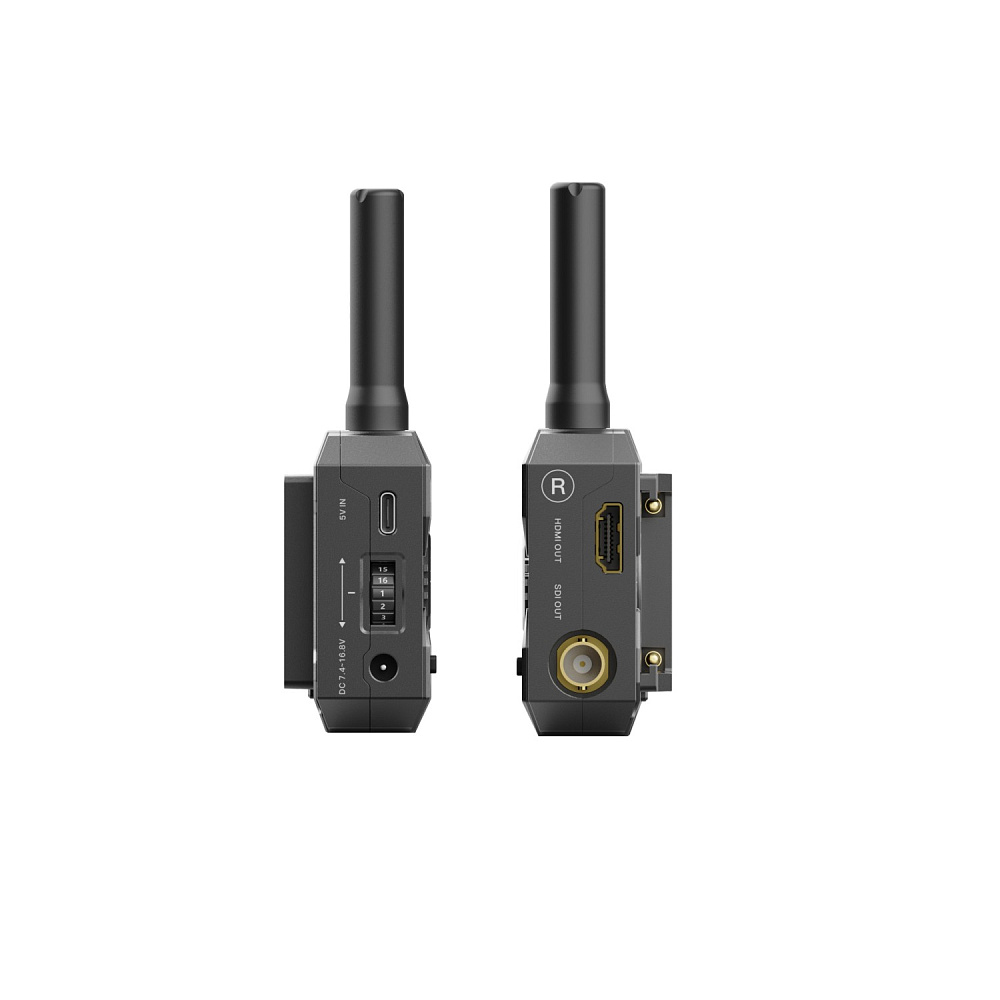

Передатчик CineView SE оснащён двумя видеовходами: 3G-SDI (BNC) и HDMI 2.0 (Type A). Это позволяет подключать его к камерам с любым из этих интерфейсов. Приёмник имеет аналогичные видеовыходы — SDI и HDMI. Оба выхода могут работать одновременно, выдавая сигнал на два разных монитора. Поддерживается кросс-конверсия: сигнал, поступивший на передатчик через SDI, может быть выведен с приёмника через HDMI, и наоборот. Это решает проблему несовместимости интерфейсов, когда камера имеет только SDI, а монитор — только HDMI. Система поддерживает разрешение 1920×1080 (Full HD) с частотами 23,98, 24, 25, 29,97, 30, 50, 59,94 и 60 кадров в секунду. Также принимаются и передаются форматы 1080i, 720p, 576p и 480p.

Помимо работы с выделенным приёмником, CineView SE может транслировать видеосигнал на до четырёх мобильных устройств одновременно. Для этого используется бесплатное приложение Accsoon Go, доступное для iOS и Android. Смартфон или планшет подключается к передатчику по Wi-Fi напрямую. В приложении доступны профессиональные инструменты мониторинга: фокус-пикинг (подсветка резких краёв цветными линиями), зебра (наложение диагональных полос на пересвеченные участки), ложные цвета (окрашивание областей разной яркости в разные цвета), гистограмма яркости. Также приложение позволяет загружать пользовательские 3D LUT в формате .cube и применять их к отображаемому изображению для предварительной цветокоррекции. Через приложение можно записывать видеопоток на мобильное устройство и вести RTMP-стриминг на популярные платформы (YouTube, Facebook, Twitch).

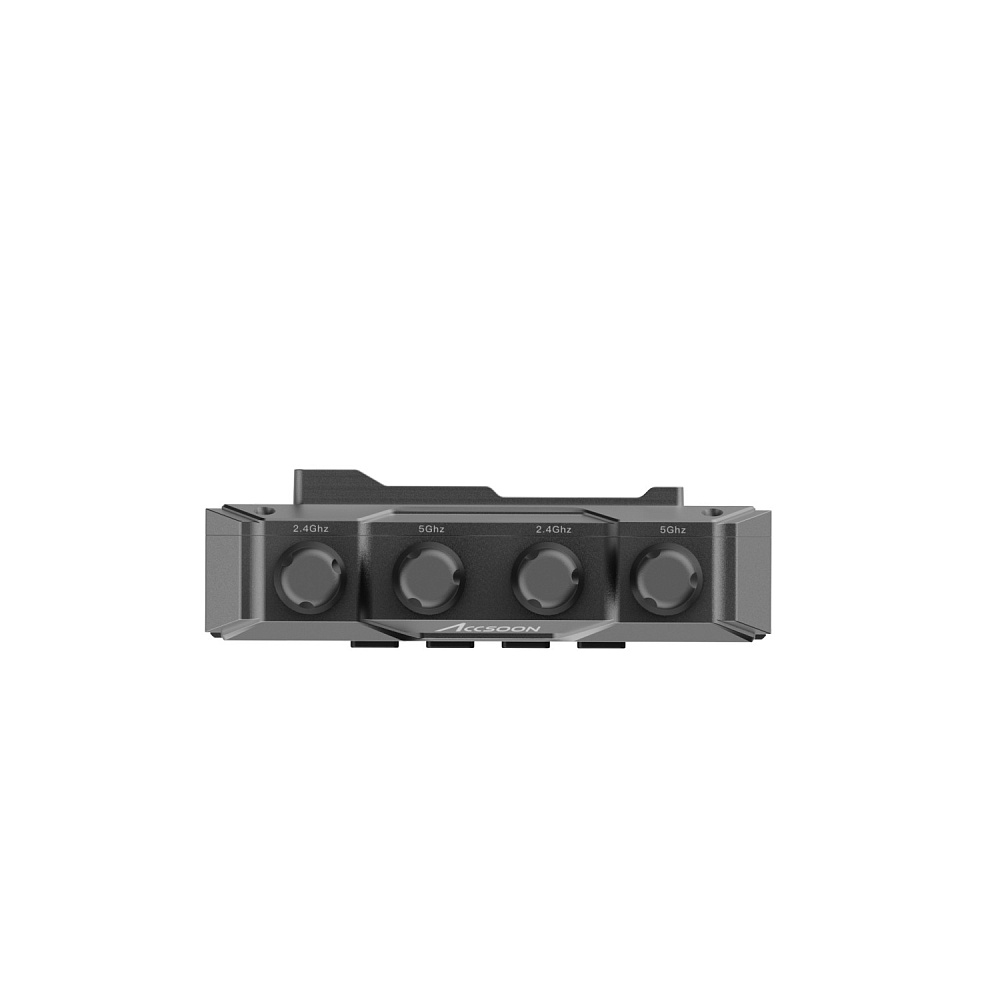

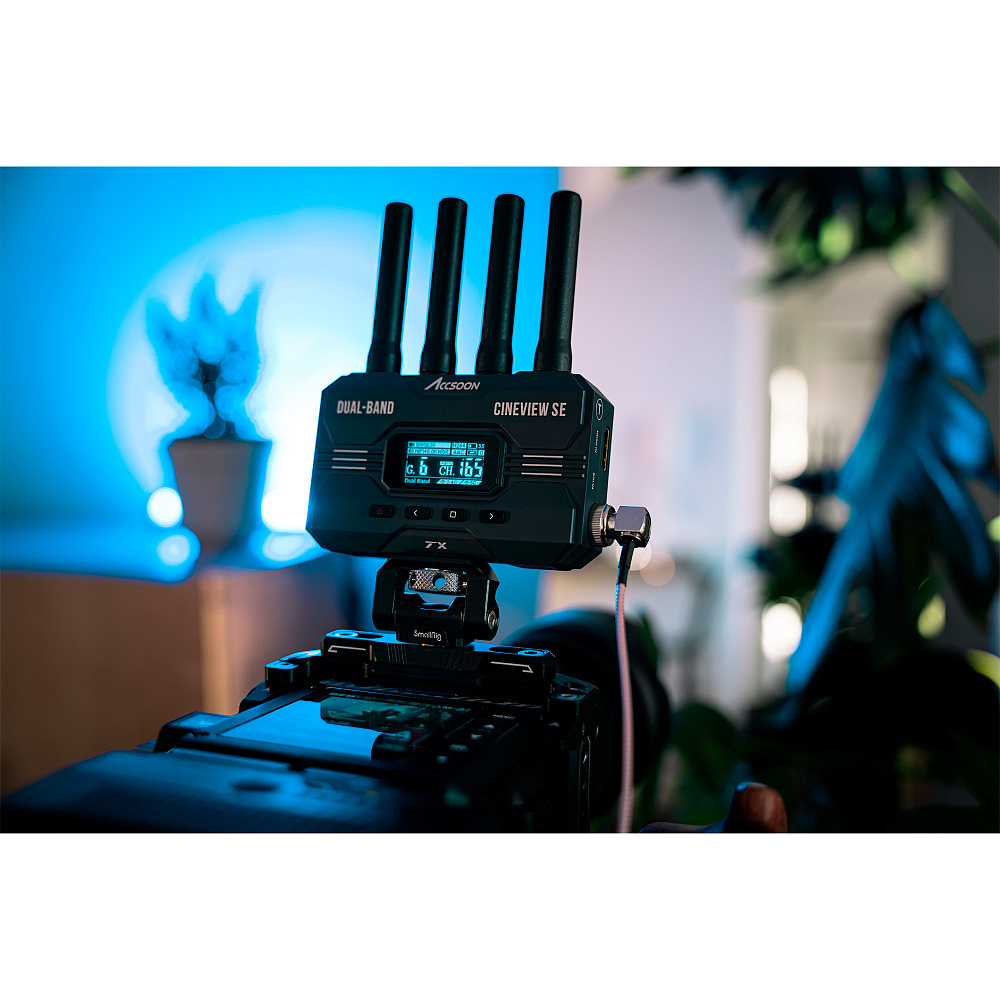

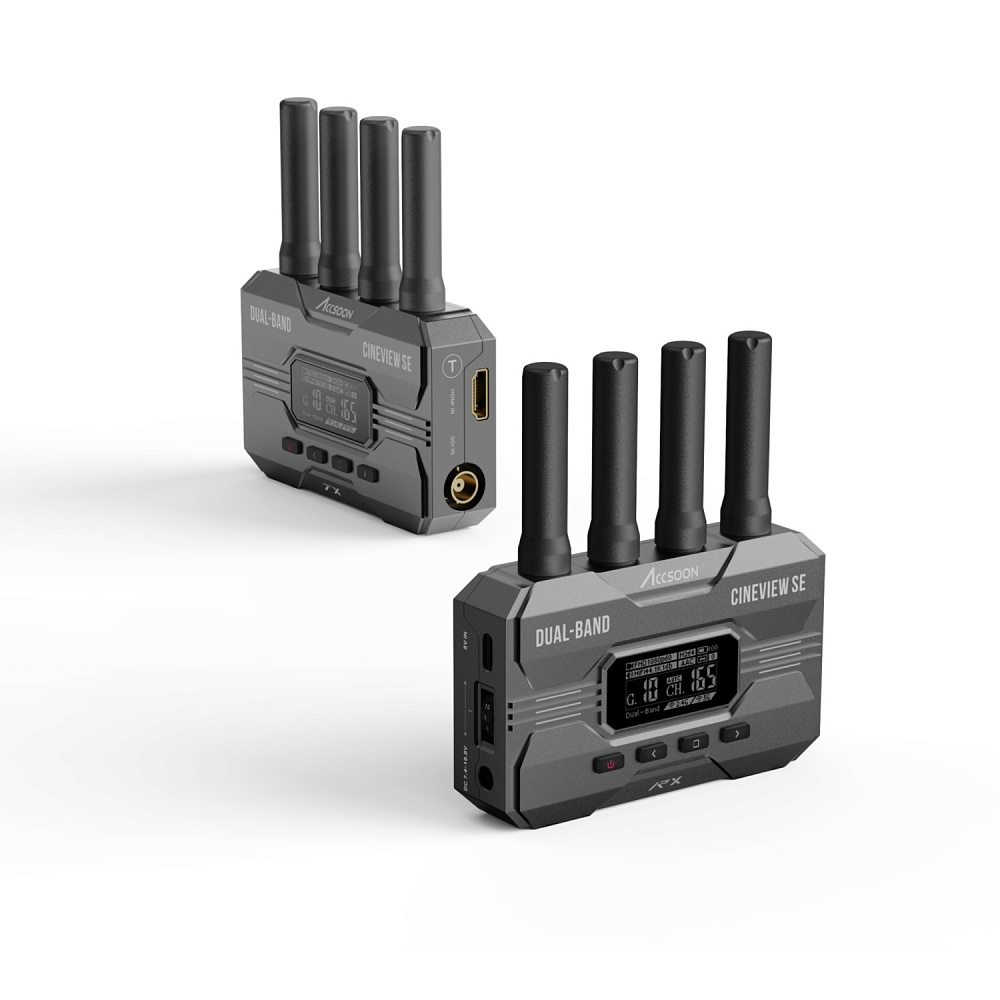

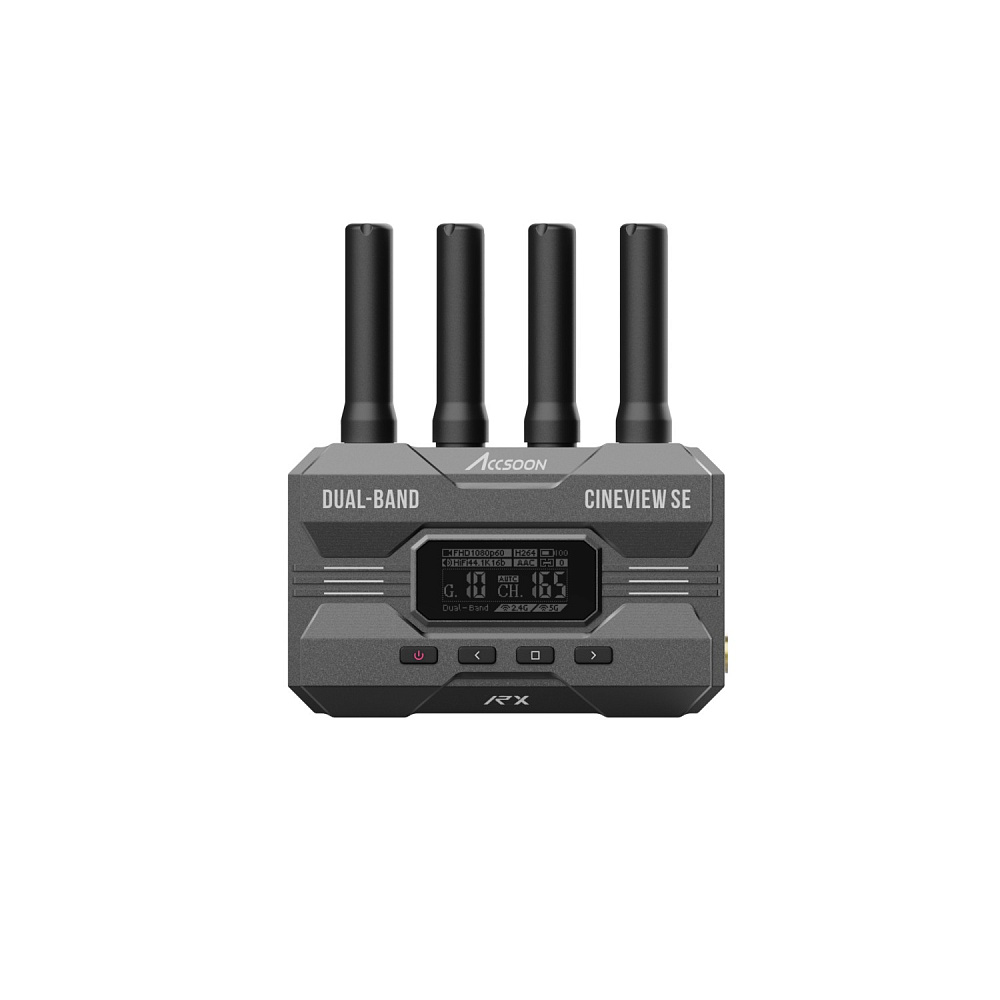

Корпуса передатчика и приёмника выполнены из алюминиевого сплава. Устройства не имеют вентиляторов — охлаждение пассивное, через поверхность корпуса. Это исключает появление шума, который мог бы быть записан микрофонами при съёмке тихих сцен (интервью, акустические концерты). Габариты каждого блока составляют 105×66×32 мм без учёта выступающих антенн. Вес каждого блока — 210 граммов. На верхней панели каждого устройства установлены четыре складные антенны (всего в комплекте 4 антенны, по две на каждый блок). Антенны съёмные — при необходимости их можно заменить на антенны с другим коэффициентом усиления. На передней панели расположен OLED-дисплей диагональю 1,3 дюйма. На дисплее отображаются: текущий канал и уровень сигнала, статус сопряжения с передатчиком/приёмником, количество подключённых устройств, выбранный видеорежим и уровень заряда аккумулятора. Ручка группового сопряжения (Group Pairing Wheel) позволяет быстро синхронизировать передатчик и приёмник без необходимости заходить в меню.

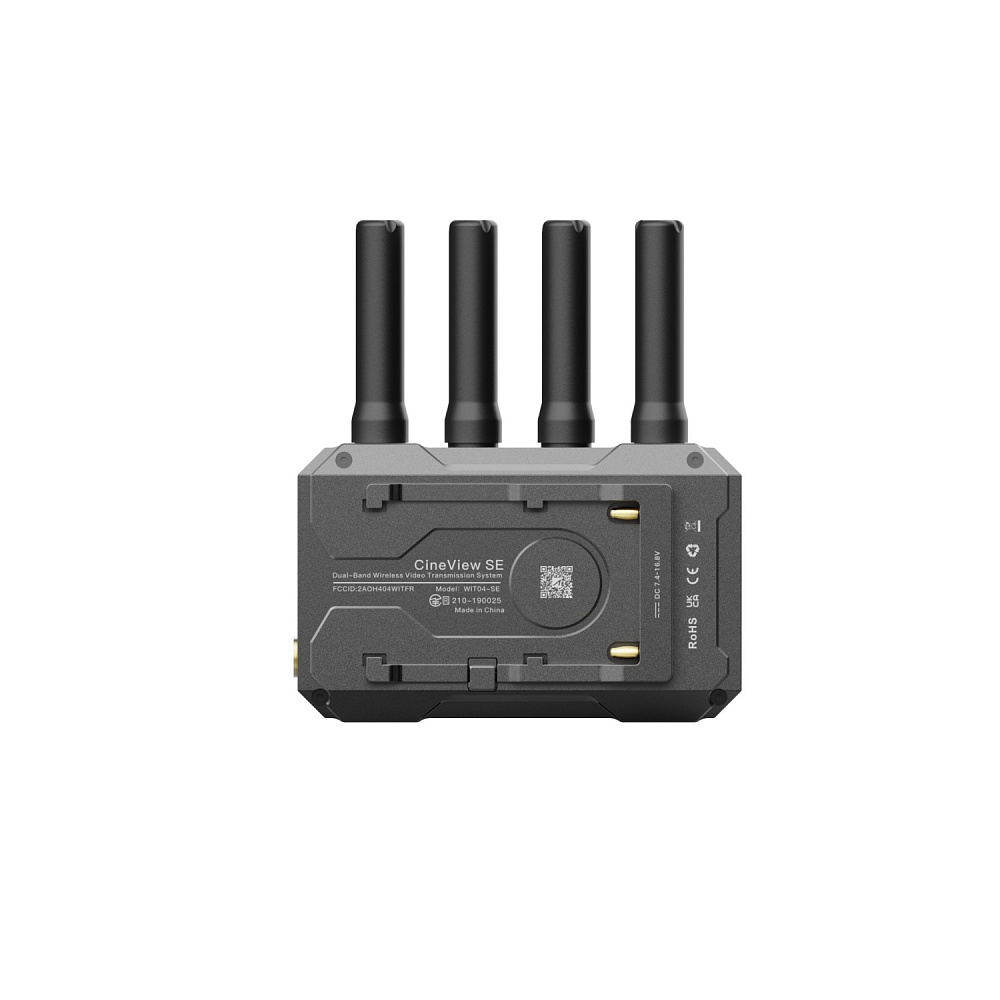

Питание как передатчика, так и приёмника может осуществляться тремя способами. Основной способ — от аккумуляторов Sony NP-F серии L (модели NP-F550, NP-F750, NP-F970). На задней панели каждого блока имеется стандартная батарейная площадка с защёлкой. При использовании аккумулятора NP-F970 ёмкостью около 7800 мАч передатчик работает до 12 часов, приёмник — несколько дольше благодаря меньшему энергопотреблению. Второй способ — через разъём постоянного тока DC IN (диаметр 5,5×2,1 мм, центральный контакт положительный). Диапазон входных напряжений — от 7,4 до 16,8 В. При подключении внешнего источника питания (сетевого блока или кабеля D-Tap от V-Mount батареи) можно продолжать работу даже при полном разряде установленного NP-F аккумулятора. Третий способ — через порт USB-C. Для питания через USB-C требуется источник с напряжением 5 В и силой тока не менее 2 А (стандартный блок питания от смартфона, портативный аккумулятор). При подключённом DC IN или USB-C возможна «горячая» замена аккумулятора NP-F: извлечение батареи не приводит к выключению устройства.

Потребляемая мощность передатчика составляет 4,5 Вт, приёмника — 3,5 Вт. Мощность излучения сигнала — от 17 до 20 дБм (около 100 мВт). Диапазон рабочих температур — от -10°C до +40°C. Это позволяет использовать оборудование в большинстве климатических условий, включая уличные съёмки в прохладное и тёплое время года.

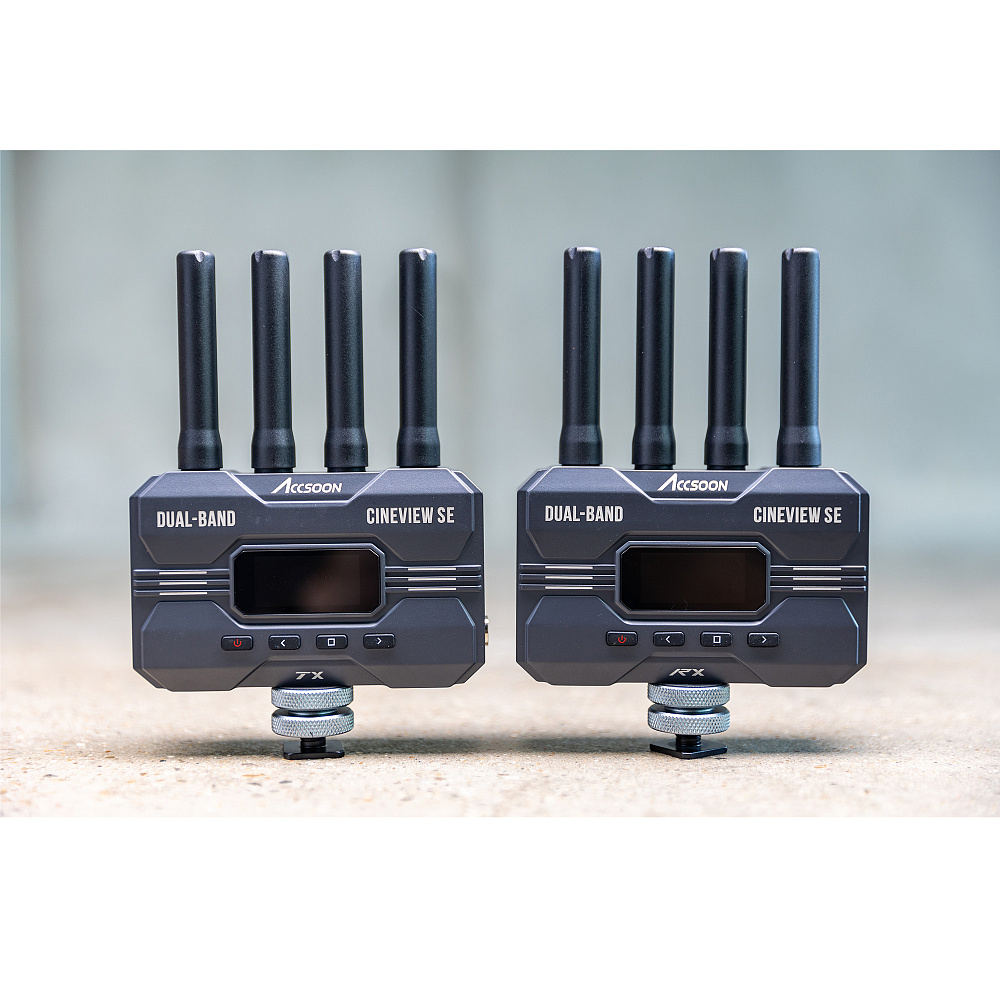

В комплект поставки входят: видеопередатчик CineView SE TX, видеоприёмник CineView SE RX, четыре складные антенны (по две на каждый блок), два переходника для крепления на «холодный башмак» (shoe-mount), краткое руководство пользователя. Аккумуляторы Sony NP-F, кабели HDMI и SDI, внешние блоки питания не входят в комплект и приобретаются отдельно. Приобрести Accsoon CineView SE можно в магазине vismedia.ru.
