Приемник Accsoon CineView SE 4K RX видеосендера

Для приёма беспроводного видеосигнала, отправленного с камеры, необходим надёжный приёмник. Устройство Accsoon CineView SE 4K RX является частью системы видеопередачи CineView SE 4K. Приёмник предназначен для совместной работы с передатчиком CineView SE 4K TX. Он декодирует беспроводной поток и выводит видеосигнал на внешние мониторы и мобильные устройства. Устройство поддерживает разрешение UHD 4K при частоте 30 кадров в секунду, имеет низкую задержку и несколько вариантов подключения, что делает его пригодным как для студийного мониторинга, так и для выездных съёмок.

Приёмник может использоваться с передатчиками линейки CineView SE 4K, а также с совместимыми передатчиками других серий (при условии обновления прошивки до актуальной версии). Передача сигнала осуществляется одновременно в двух частотных диапазонах — 2,4 ГГц и 5 ГГц — с использованием протокола RTMS 4.0. Передатчик формирует два параллельных потока данных на разных частотах. Приёмник принимает оба потока и интеллектуально объединяет их, выбирая фрагменты с наименьшим уровнем помех. Если в одном диапазоне возникает интерференция (например, от других беспроводных устройств, работающих в тех же частотах), система автоматически переключается на более чистый канал во втором диапазоне. Такая архитектура обеспечивает устойчивость соединения даже в условиях плотного радиоэфира, характерного для концертных площадок, выставочных центров и мест массового скопления людей. Максимальная дальность уверенного приёма в условиях прямой видимости достигает 400 метров.

Время задержки (латентность) от момента поступления сигнала на вход передатчика до его появления на выходе приёмника составляет менее 50 миллисекунд при работе в формате 1080p60 и менее 100 миллисекунд при работе в формате 4K30. Эти значения не включают задержку, вносимую самой камерой. При частоте кадров 60 Гц задержка 50 мс составляет около трёх кадров. Такой уровень отклика достаточен для режиссёрского мониторинга, оценки композиции кадра и отслеживания движения объектов. Для задач, где требуется высочайшая точность синхронизации (например, управление фокусом при сверхсветосильной оптике и быстрых перемещениях), задержка может быть заметна, но в большинстве сценариев использования этот показатель остаётся в пределах нормы.

Приёмник CineView SE 4K RX оснащён тремя видеовыходами, которые могут работать одновременно. На корпусе расположены выходы HDMI 2.0 (Type A), 3G-SDI (BNC) и USB-C (UVC-видеовыход). Выход HDMI поддерживает сигналы с разрешением до UHD 4K30 (3840×2160) и до 1080p60. Выход SDI поддерживает сигналы с разрешением до 1920×1080 (Full HD) с частотой 60 кадров в секунду и совместим с уровнями SDI Level A и Level B, что обеспечивает совместимость с профессиональными камерами разных производителей. Важно отметить: при передаче 4K30 через HDMI-вход передатчика SDI-выход приёмника становится недоступным — сигнал выводится только через HDMI и USB-C. SDI-выход активируется при работе в формате 1080p60. Выход USB-C поддерживает протокол UVC (USB Video Class), что позволяет подключать приёмник к компьютеру или ноутбуку и использовать его как устройство видеозахвата. На компьютере сигнал распознаётся как стандартная веб-камера, что удобно для стриминга через программы OBS Studio, XSplit, Zoom и другие.

Приёмник способен обслуживать до пяти принимающих устройств одновременно. В эту конфигурацию входят: один проводной монитор, подключаемый через порт USB-C, и до четырёх беспроводных устройств. Беспроводными устройствами могут быть выделенные приёмники CineView SE 4K RX, приёмники CineView Master 4K, беспроводные мониторы CineView M7 Pro и мобильные устройства (смартфоны, планшеты) с установленным приложением Accsoon SEE. Приложение Accsoon SEE доступно бесплатно для iOS и Android. Оно предоставляет профессиональные инструменты мониторинга: фокус-пикинг (Peaking) для точной наводки резкости, зебру (Zebra) для контроля пересвеченных участков, ложные цвета (False Color) для быстрой оценки экспозиции, гистограмму яркости, осциллограмму (Waveform), вектороскоп (Vectorscope), а также загрузку и применение пользовательских 3D LUT в формате .cube. Приложение позволяет записывать видеопоток на мобильное устройство и вести RTMP-стриминг на YouTube, Facebook, Twitch.

Порт USB-C на приёмнике выполняет две функции. Во-первых, это видеовыход для подключения мобильного устройства по кабелю. При таком подключении передача видео происходит практически без дополнительной задержки, а приёмник одновременно заряжает подключённый смартфон или планшет. Выходной ток достаточен для поддержания заряда даже при длительной работе. Во-вторых, через этот же порт можно подать питание на приёмник от внешнего источника (5 В / 2 А). При подключённом внешнем питании возможна «горячая» замена аккумулятора NP-F: извлечение разрядившейся батареи не приводит к выключению устройства.

Корпус приёмника выполнен из алюминиевого сплава. Внутри нет вентилятора — охлаждение пассивное, через поверхность корпуса. Это исключает появление шума, который мог бы быть записан микрофонами при съёмке тихих сцен. Габариты устройства (без учёта выступающих антенн) составляют 110×74×32,7 мм. Вес — 245 граммов. На верхней панели расположены четыре разъёма RP-SMA для подключения внешних антенн. В комплект поставки входят восемь складных антенн (четыре для передатчика, четыре для приёмника). Антенны съёмные: при необходимости их можно заменить на модели с другим коэффициентом усиления для увеличения дальности или направленности.

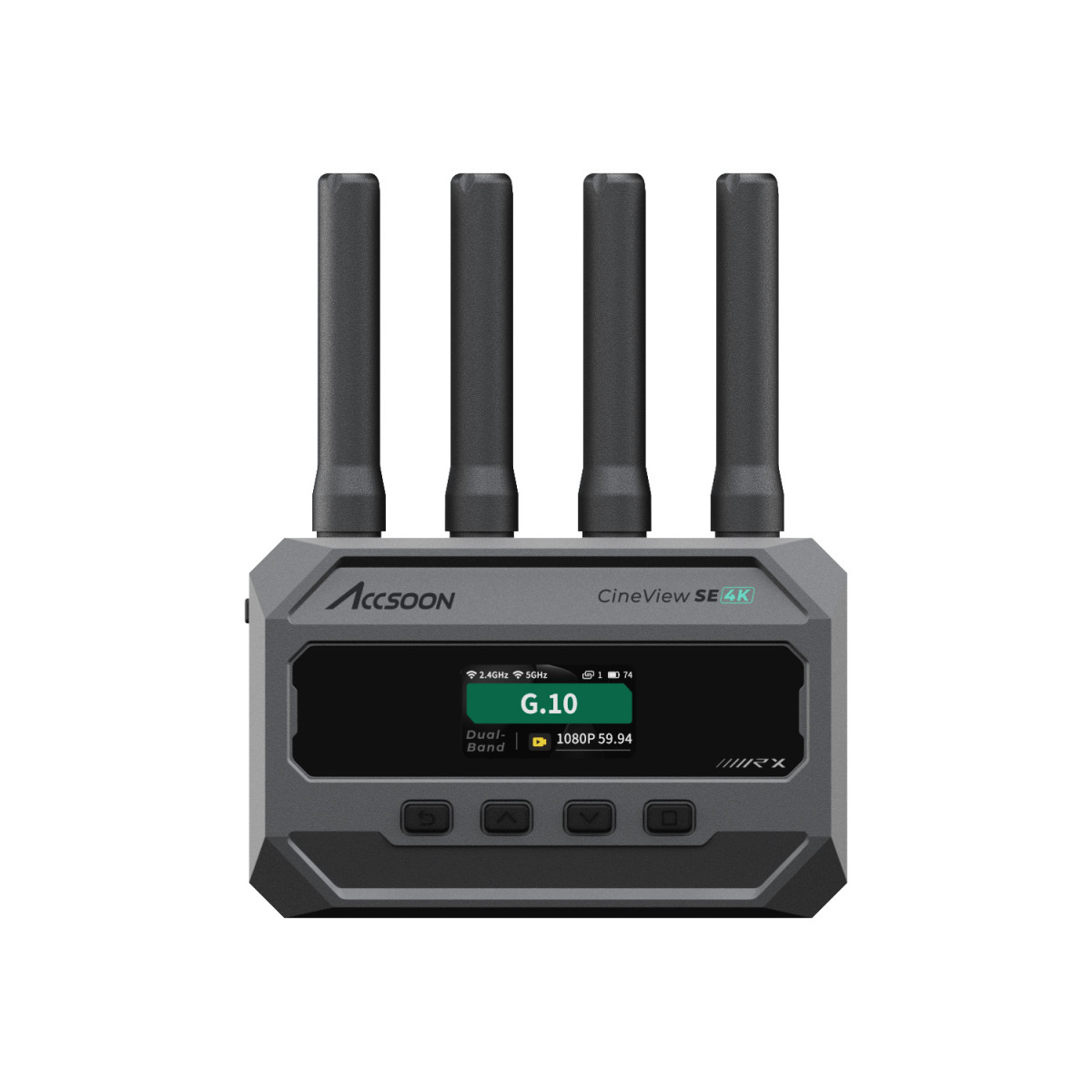

На передней панели приёмника установлен цветной ЖК-дисплей диагональю 1,05 дюйма. На дисплей выводится информация: текущий статус радиосоединения, выбранный видеовыход, уровень сигнала, количество подключённых устройств и уровень заряда аккумулятора. Групповое сопряжение передатчика и приёмника осуществляется с помощью ручек групповой установки (Group Setting Knob) на каждом устройстве — при установке одинакового номера группы устройства автоматически подключаются друг к другу. Для работы с мобильными приложениями дополнительная настройка не требуется: приложение Accsoon SEE находит приёмник автоматически при подключении через Wi-Fi.

Питание приёмника может быть организовано тремя способами. На задней панели имеется батарейная площадка для аккумуляторов Sony NP-F серии L (модели NP-F550, NP-F750, NP-F970). При использовании аккумулятора NP-F970 ёмкостью 7800 мАч время непрерывной работы приёмника достигает 8–12 часов. Точное время зависит от уровня сигнала, температуры окружающей среды и количества подключённых устройств. Второй способ — через разъём постоянного тока DC IN (диаметр 5,5×2,1 мм, центральный контакт положительный) с напряжением от 7,4 до 16,8 В. Подключение внешнего источника питания (сетевого блока или кабеля D-Tap от V-Mount батареи) позволяет не расходовать ресурс аккумулятора. Третий способ — через порт USB-C (5 В / 2 А). Поддерживается «горячая» замена аккумулятора NP-F при подключённом DC IN или USB-C. Потребляемая мощность приёмника составляет около 4,4 Вт.

В комплект поставки Accsoon CineView SE 4K RX входят: видеоприёмник, восемь складных антенн (четыре для приёмника и четыре для передатчика, если приобретается в паре; в случае отдельной покупки RX количество антенн может отличаться, но по спецификации производителя в комплекте с отдельным приёмником идёт четыре антенны), два переходника для крепления на холодный башмак (shoe-mount), шестигранный ключ для обслуживания антенных разъёмов, руководство пользователя. Аккумуляторы Sony NP-F, сетевые блоки питания, кабели HDMI и SDI, а также кабель USB-C для подключения к мобильным устройствам приобретаются отдельно.

Приёмник предназначен для эксплуатации в температурном диапазоне от -10°C до +40°C, что покрывает большинство климатических условий, включая уличные съёмки в прохладное время года. При отрицательных температурах литий-ионные аккумуляторы NP-F могут быстрее разряжаться и терять ёмкость — это особенность батарей, а не самого приёмника. Для работы в холодных условиях рекомендуется использовать аккумуляторы большой ёмкости и держать их в тепле до момента установки. Устройство не защищено от попадания влаги и пыли, поэтому при использовании под открытым небом в дождь или сильный ветер требуется дополнительная защита (например, чехол или накидка).

Приобрести Accsoon CineView SE 4K RX можно в магазине vismedia.ru.
