Сплиттер Anzhee DMX Splitter 8

При создании масштабных световых инсталляций — на концертах, в театрах, при архитектурной подсветке зданий — возникает объективная проблема: DMX-сигнал от пульта ослабевает по мере увеличения длины кабеля и количества подключенных приборов. Каждое новое устройство, включенное последовательно, уменьшает максимальную длину линии и ухудшает качество передачи. В итоге дальние приборы начинают «дергаться», гаснуть или вовсе перестают реагировать на команды. Профессиональное решение — сплиттер, который получает сигнал от консоли и распределяет его сразу на несколько независимых линий. Anzhee DMX Splitter 8 — это оптический 8-канальный сплиттер, рассчитанный на интенсивную профессиональную эксплуатацию в самых разных условиях.

Сплиттер принимает DMX-сигнал от управляющей консоли через один из входных разъемов и передает его без искажений на все восемь выходов. К каждому выходу можно подключить отдельную DMX-линию длиной до нескольких сотен метров. Например, одну цепь направить на движущиеся головы на авансцене, другую — на задник сцены, третью — в зрительный зал, четвертую — на колосники, остальные — на выносные экраны и дополнительные группы световых приборов. Сквозной выход XLR (female) дублирует входной сигнал без изменений, позволяя передавать DMX дальше по цепочке на другое оборудование без разрыва линии — например, подключить еще один сплиттер.

Каждый из восьми выходов физически изолирован от входа и от других выходов благодаря гальванической (оптической) развязке. Что это дает на практике? Системы управления светом часто работают в условиях высоких электрических помех: поблизости находятся мощные диммеры, двигатели вращения, генераторы, длинные силовые кабели. Через общий кабель эти помехи могут проникать в управляющую цепь, вызывая сбои и даже выход из строя чувствительной электроники пульта. Гальваническая развязка полностью исключает электрический контакт между портами: сигнал передается через оптическую пару, сохраняя управляющие данные, но блокируя паразитные токи и наводки. Короткое замыкание или перенапряжение в одной линии не распространится на другие выходы и, что важнее, не повредит управляющую консоль. Для инсталляций на открытых площадках, где кабели подвергаются механическим нагрузкам и воздействию влаги, такая защита становится критически важной[reference:2].

Однако защита от помех — не единственная задача сплиттера. Он также восстанавливает форму и усиливает сигнал DMX на каждом выходе. Дело в том, что стандартный интерфейс DMX512 рассчитан на передачу по витой паре на расстояние до нескольких сотен метров. При подключении большого количества приборов сигнал ослабевает из-за затухания в длинных линиях и влияния входного сопротивления каждого приемника. Сплиттер регенерирует сигнал: приборы на концах линий получают команды синхронно с ближними, без задержек и потерь. Эта особенность особенно важна для шоу, где от точности и своевременности исполнения команд зависит художественная картина целиком.

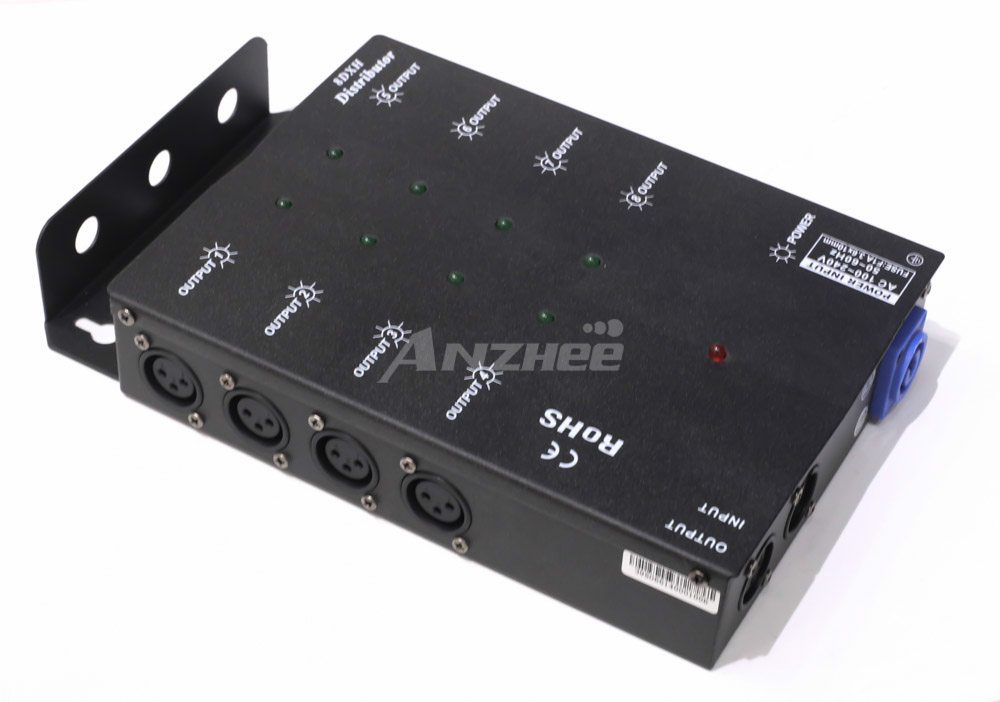

Anzhee DMX Splitter 8 выполнен в компактном металлическом корпусе габаритами 159×45×255 мм при весе 1,75 кг[reference:3]. Такие размеры позволяют разместить сплиттер как в стандартной аппаратной стойке, так и на ферме или в кейсе с приборами. Металлический корпус экранирует внутреннюю электронику от внешних электромагнитных помех и обеспечивает надежную защиту при транспортировке — сплиттер можно без опасений возить в гастрольных кейсах и монтировать в любых положениях.

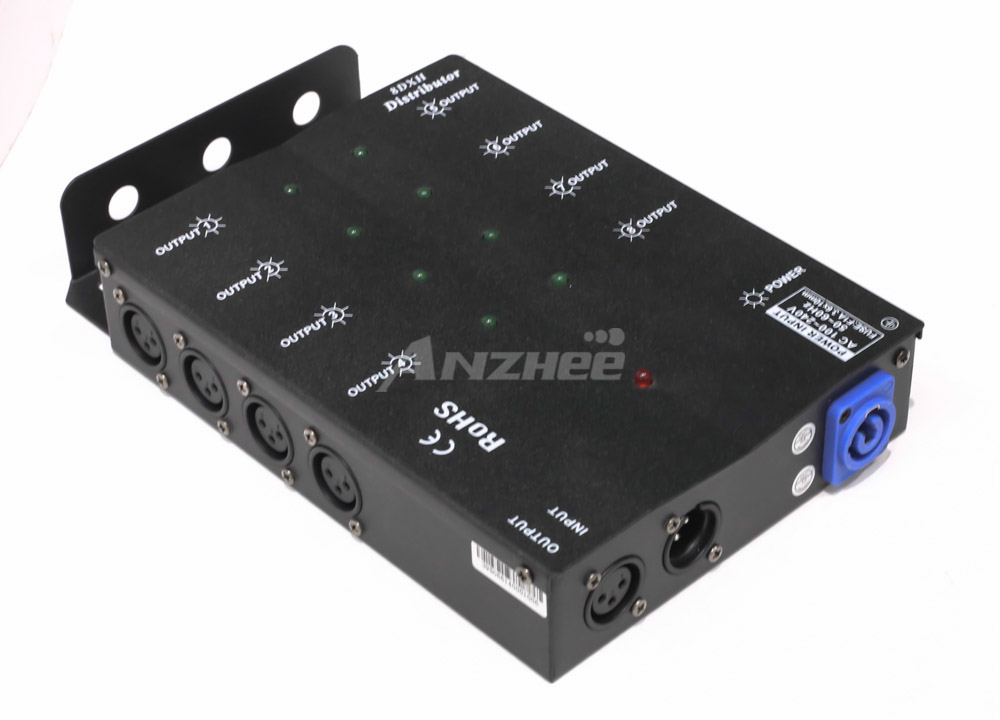

Питание устройства — универсальное: AC 110–240 В, 50/60 Гц[reference:4]. Это означает, что сплиттер готов к работе в любых условиях без необходимости в дополнительных адаптерах или преобразователях напряжения. Напряжение в электросети может варьироваться в широких пределах — устройство продолжит стабильно работать. Разъем питания — профессиональный PowerCon, который фиксируется с поворотом и исключает случайное отключение кабеля при вибрации или неосторожном движении, что критически важно при интенсивной эксплуатации на сцене и при перевозках[reference:5].

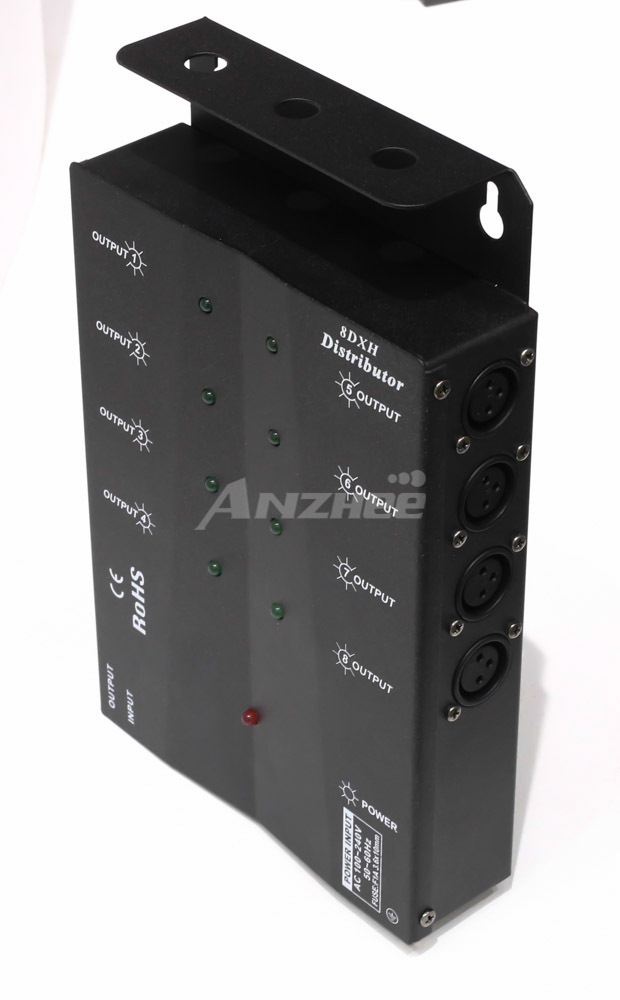

Одним из преимуществ сплиттера является светодиодная индикация входных и выходных сигналов[reference:6]. На передней панели расположены светодиоды, которые отображают статус каждого входа и выхода: горит — сигнал идет, мигает — передаются данные, не горит — линия не активна или отсутствует соединение. Это позволяет оператору мгновенно оценить состояние системы, не подключая измерительных приборов, и быстро локализовать проблемный кабель или вышедший из строя приемник.

Anzhee DMX Splitter 8 адресован профессиональным пользователям: системным интеграторам, прокатным компаниям, светотехникам театров и концертных площадок, специалистам по архитектурному освещению. Устройство одинаково эффективно работает как на выездных мероприятиях, так и в стационарных инсталляциях, где требуется надежное разветвление DMX-сигнала на несколько независимых линий с гальванической развязкой для защиты оборудования и восстановлением сигнала для обеспечения стабильной работы удаленных приборов. Приобрести оптический 8-канальный сплиттер DMX-сигнала Anzhee DMX Splitter 8 можно в магазине vismedia.ru, где представлен широкий ассортимент профессионального светового оборудования.
