Сплиттер Anzhee DMX Splitter 6 Branch

В сложных световых системах стандартная схема «линия — устройство» часто перестаёт работать. Когда нужно управлять несколькими десятками приборов с одного пульта, возникает проблема падения сигнала: каждый новый DMX-прибор, включённый в линию последовательно, уменьшает её длину и ухудшает качество передачи. При создании масштабных инсталляций — на концертах, в архитектурной подсветке и при оформлении телестудий — проектировщики всё чаще сталкиваются с необходимостью разветвить DMX-сигнал. Профессиональное решение в таких случаях — сплиттер, который получает один сигнал от консоли и распределяет его сразу на несколько независимых линий. Устройство Anzhee DMX Splitter 6 Branch — это оптический сплиттер с 6 оптоизолированными выходами, рассчитанный на интенсивную профессиональную эксплуатацию.

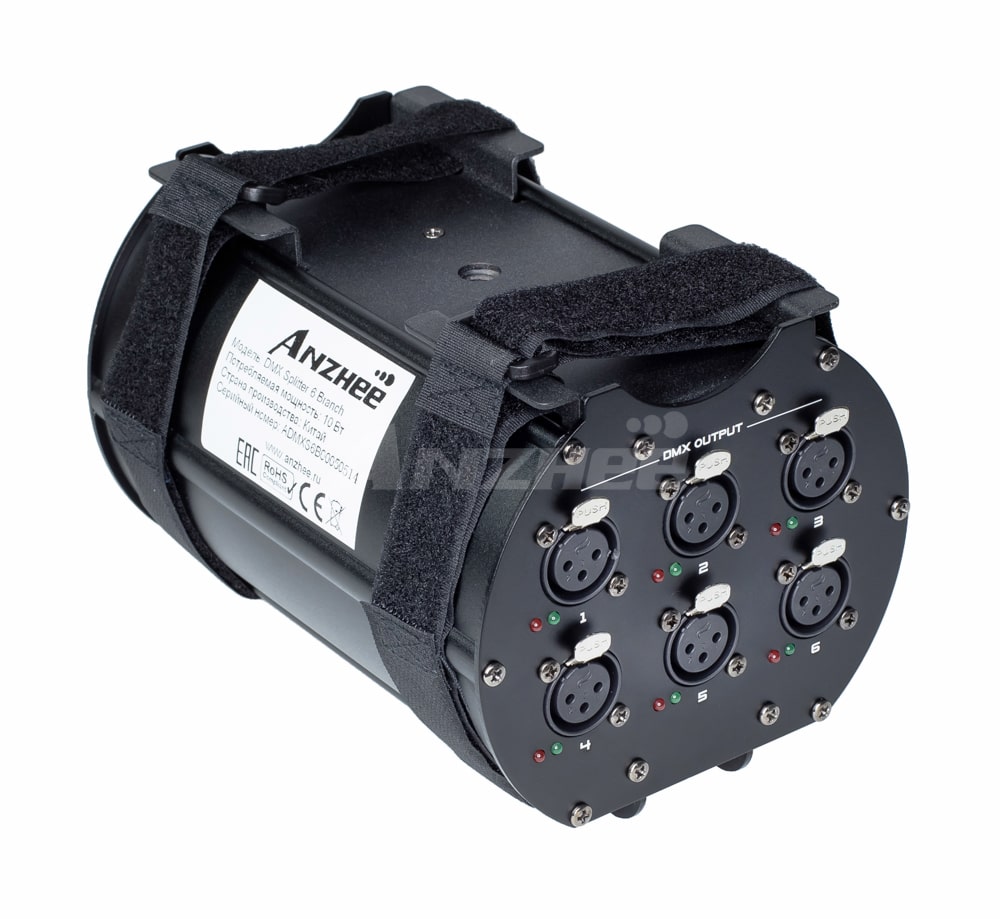

Сплиттер принимает DMX-сигнал от управляющей консоли через один из двух входов (или через оба, в зависимости от конфигурации) и передаёт его без искажений на все шесть выходов. К каждому выходу можно подключить отдельную DMX-линию длиной до нескольких сотен метров — например, одну цепь направить на сцену, другую — в зрительный зал, третью — на колосники. Каждый из шести выходов физически изолирован от входа и от других выходов. Это гарантирует, что короткое замыкание в одной линии не выведет из строя ни пульт, ни остальные приборы, а искажения сигнала в одной ветке не повлияют на работу других.

Однако главная задача сплиттера — не просто разветвление, а усиление сигнала. DMX-интерфейс изначально рассчитан на передачу по витой паре на расстояние до нескольких сотен метров. На практике, при подключении большого количества приборов, сигнал ослабевает, и дальние устройства начинают «дергаться» или вовсе перестают реагировать на команды. Сплиттер восстанавливает форму сигнала на каждом выходе: приборы на концах линий получают команды синхронно с ближними, без задержек и потерь. Эта особенность особенно важна для шоу, где от точности и своевременности исполнения команд зависит художественная картина целиком.

В основе Anzhee DMX Splitter 6 Branch лежит оптическая (гальваническая) развязка между всеми портами. Что это даёт на практике? Системы управления светом часто работают в условиях высоких электрических помех: поблизости находятся мощные диммеры, двигатели вращения, генераторы, длинные силовые кабели. Через общий кабель эти помехи могут проникать в управляющую цепь, вызывая сбои и даже выход из строя чувствительной электроники пульта. Гальваническая развязка полностью исключает электрический контакт между портами: сигнал передаётся через оптическую пару, сохраняя управляющие данные, но блокируя паразитные токи и наводки. Ошибка или короткое замыкание в одной линии не распространится на другие выходы и, что важнее, не повредит управляющую консоль. Для инсталляций на открытых площадках, где кабели подвергаются механическим нагрузкам и воздействию влаги, такая защита становится критически важной.

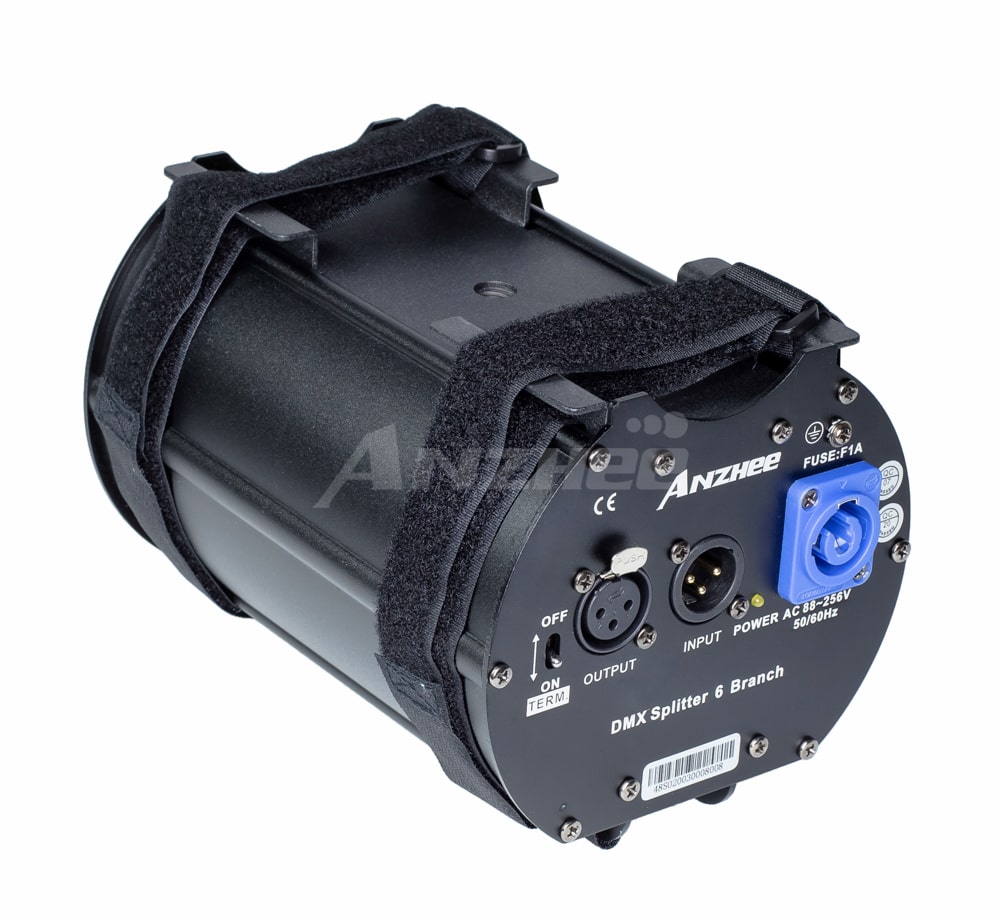

Конструкция сплиттера продумана для профессионального использования. 12 светодиодных индикаторов на передней панели отображают статус каждого входа и выхода: горит — сигнал идёт, мигает — есть данные, не горит — линия не активна. Это позволяет оператору мгновенно оценить состояние системы, не подключая измерительных приборов, и быстро локализовать проблемный кабель. Для питания используется универсальный блок, рассчитанный на сетевое напряжение от 110 до 240 В с частотой 50/60 Гц: сплиттер готов к работе в любых условиях без дополнительных адаптеров. Разъём питания — стандартный IEC C13 («компьютерная розетка»), кабель входит в комплект поставки.

Anzhee DMX Splitter 6 Branch выполнен в металлическом корпусе габаритами 130×130×185 мм. Вес устройства — 1,3 кг, что соответствует классу профессионального студийного оборудования. Корпус экранирует внутреннюю электронику от внешних электромагнитных помех и обеспечивает надёжную защиту при транспортировке — сплиттер можно без опасений возить в гастрольных кейсах, ставить в стойки и размещать на фермах.

Возможен ли каскад? Да, сплиттеры можно соединять последовательно, если нужно разветвить сигнал на большее количество линий. Например, при подключении 30–40 световых приборов на большую сцену, вы можете направить сигнал с выхода одного сплиттера на вход другого, получая практически неограниченное количество независимых линий. Это позволяет строить распределённые системы управления любой сложности — от небольших сценических постановок до масштабных архитектурно-световых инсталляций с сотнями приборов.

Приобрести оптический 6-канальный сплиттер DMX-сигнала Anzhee DMX Splitter 6 Branch можно в магазине vismedia.ru, где представлен широкий ассортимент профессионального светового оборудования.
