Конвертер Anzhee NetGate 8A

При построении современных систем управления светом — на концертах, в телевизионных студиях, при архитектурной подсветке зданий и театральных постановках — всё чаще используется сетевая передача данных. Протоколы Art-Net и sACN позволяют управлять тысячами каналов DMX с помощью одного стандартного Ethernet-кабеля, избавляя от необходимости тянуть десятки бухт традиционного DMX-кабеля. Конвертер Anzhee NetGate 8A — это профессиональный сетевой шлюз, который принимает сигнал Art-Net или sACN по сети Ethernet и преобразует его в стандартный протокол DMX512 для управления осветительными приборами. Он рассчитан на интеграцию в 19-дюймовую аппаратную стойку (занимает всего 1 юнит), что делает его идеальным решением для стационарных монтажей и выездных концертов, где важна компактность и порядок в оборудовании.

В основе Anzhee NetGate 8A лежит 32-битный ARM-процессор. Он обрабатывает сетевые пакеты на скорости до 100 Мбит/с. Этого достаточно для синхронной работы с огромным количеством световых приборов. Устройство поддерживает два самых популярных сетевых протокола управления светом: Art-Net и sACN (E1.31). Вы можете использовать его с любыми современными пультами или софтом, которые транслируют данные по сети — от профессиональных консолей MA Lighting, Avolites и Chamsys до свободного ПО вроде QLC+ и Freestyler. Поддерживается также протокол RDM, который позволяет дистанционно управлять адресацией приборов и считывать их статус.

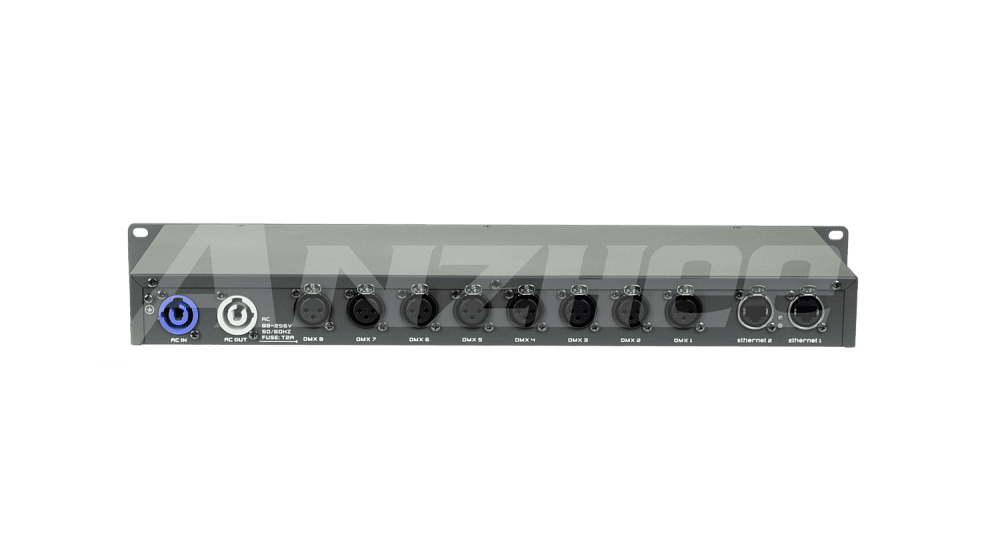

Ключевой параметр для любого светотехника — сколько каналов DMX можно вывести через одно устройство. NetGate 8A способен принимать сетевой сигнал и распределять его на 8 независимых универсов DMX-512, что в сумме дает до 4096 управляемых каналов. Это позволяет контролировать сложные шоу с большим количеством движущихся голов, светодиодных экранов и архитектурной подсветки, не прибегая к дополнительным конвертерам. На задней панели устройства расположены 8 выходных разъемов XLR 3-pin female. К каждому из них можно подключить отдельную DMX-линию длиной до нескольких сотен метров.

Какой смысл в сетевых возможностях, если при этом страдает надежность соединения? Прямое подключение консоли к DMX-приборам через кабель чревато выходом из строя пульта, если на одном из устройств случится короткое замыкание или скачок напряжения. В устройстве реализована электрическая изоляция (гальваническая развязка) между входом и каждым из выходов. Это означает, что электрически цепь управления консоли и линия питания приборов никак не контактируют. Приборы «развязаны» друг от друга, что полностью исключает риск повреждения консоли или самого сетевого шлюза из-за проблем в кабеле или блоке питания прибора. Это обязательное требование для профессионального стационарного оборудования и выездных систем.

Для резервирования и удобства конфигурации NetGate 8A оснащен двумя портами RJ45. Их можно использовать для подключения к локальной сети (LAN) для управления с пульта, либо напрямую подключать к консоли (точка-точка) в обход роутера. Второй порт может служить для каскадирования сигнала на следующее устройство или для организации сети с резервированием, что критично для безаварийного проведения трансляций и ответственных ивентов.

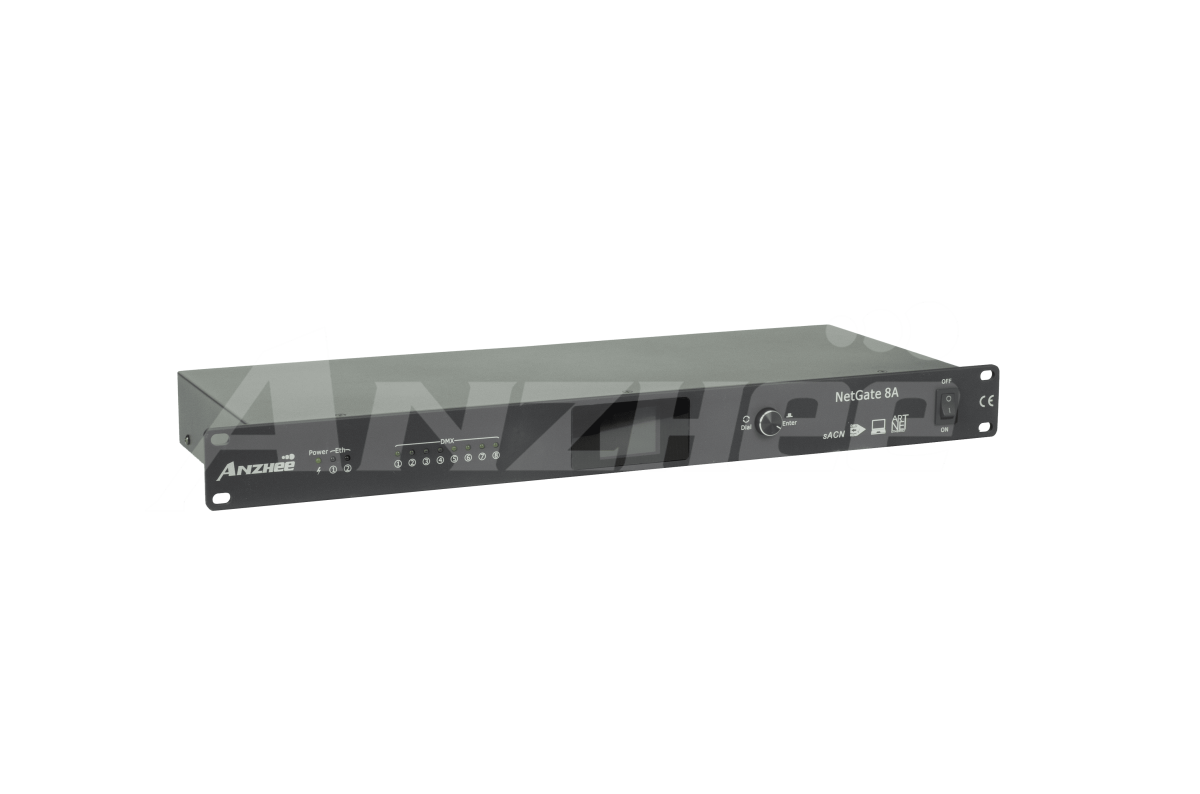

Устройство выполнено в прочном металлическом корпусе стандарта 19 дюймов, высотой 1U (45 мм). Глубина составляет всего 150 мм, что позволяет устанавливать NetGate 8A даже в неглубокие переносные рэковые кейсы. Вес устройства — 2,84 кг. На передней панели расположены светодиодные индикаторы питания, статуса сети и приема данных по каждому из каналов, что позволяет визуально контролировать состояние системы.

NetGate 8A запитывается от переменного тока 110-240 В (универсальный блок питания, позволяющий использовать оборудование по всему миру без дополнительных преобразователей). Потребляемая мощность устройства крайне низка — всего 0,56 Вт. Для коммутации питания используется замковый разъем PowerCon, который исключает случайное отключение кабеля при вибрации или неосторожном движении — в отличие от бытовых разъемов IEC. В комплекте с устройством поставляется кабель питания.

Anzhee NetGate 8A — это профессиональный инструмент для системных интеграторов, прокатных компаний и специалистов по архитектурному освещению. Он заметно упрощает монтаж крупных проектов за счет замены множества DMX-кабелей одной витой парой, сохраняя при этом полную гальваническую изоляцию портов для максимальной надежности оборудования. Приобрести конвертер Anzhee NetGate 8A можно в магазине vismedia.ru, где представлен широкий ассортимент профессионального светового оборудования.
